Apache Flink 是什么？

一. 概述

Apache Flink是由Apache软件基金会开发的开源流处理框架，其核心是用Java和Scala编写的分布式流数据流引擎。Flink以数据并行和流水线方式执行任意流数据程序，Flink的流水线运行时系统可以执行批处理和流处理程序。此外，Flink的运行时本身也支持迭代算法的执行。

二. 架构

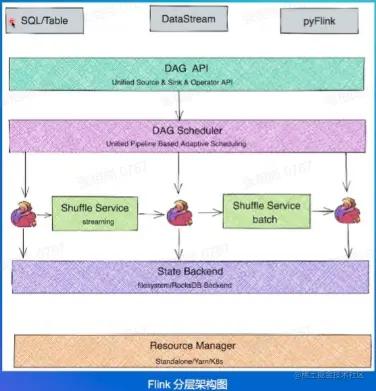

2.1 Flink的分层架构：

SDK层:Flink的SDK目前主要有三类,SQL/Table、DataStream、Python;
执行引擎层（Runtime层）:执行引擎提供了统一的DAG,用来描述数据处理的Pipeline，不管是流还是批，都会转化为DAG图。调度层再把DAG转化成分布式环境下的Task,Task之间通过Shuffle传输数据;
状态存储层:负责存储算子的状态信息;
资源调度层:目前Flink可以支持部署在多种环境。

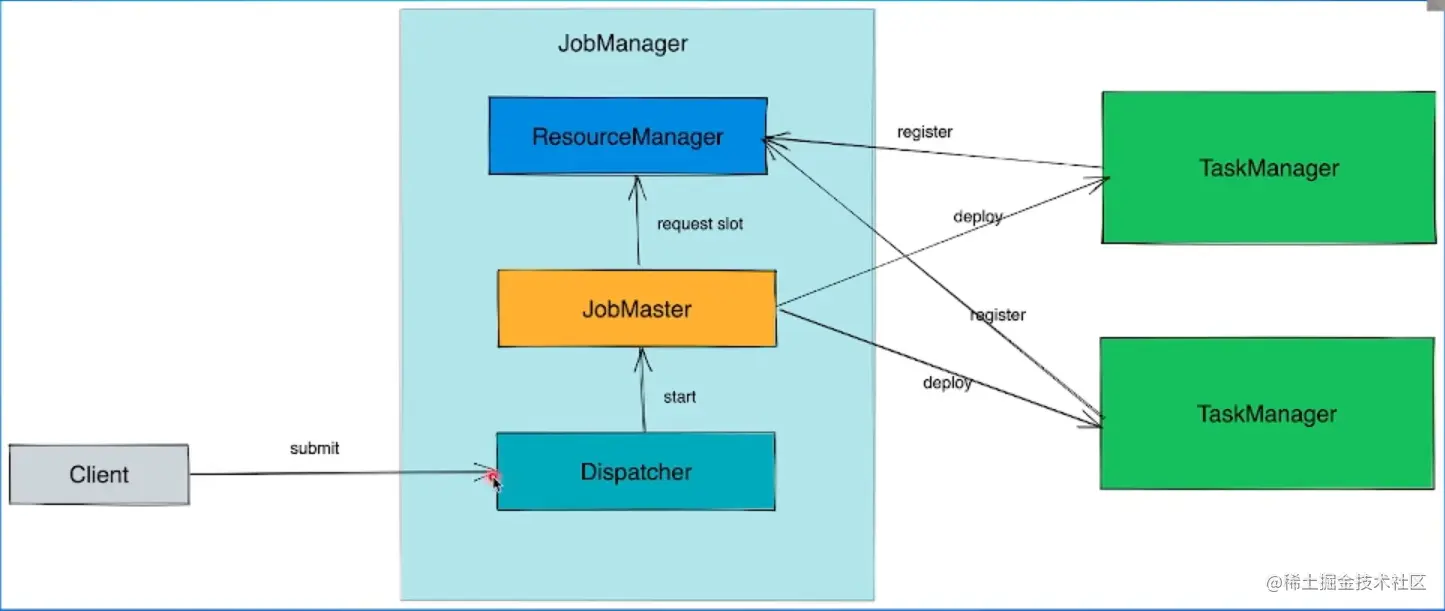

2.2 Flink的总体架构：

一个Flink集群,主要包含以下两个核心组件:

JobManager(JM):负责整个任务的协调工作,包括:调度task、触发协调Task做Checkpoint、协调容错恢复等,JObManager包含Dispatcher、JobMaster、ResourceManager三个子组件。
TaskManager(TM):负责执行一个DataFlowGraph的各个task以及data streams的buffer和数据交换。

三. DataFlow Model:

3.1 Flink作业示例:

流式的WordCount示例,从kafka中读取一个实时数据流,每10s统计一次单词出现次数,DataStream实现代码如下:

DataStream<String> lines = env.addSource(
                                new FlinkKafakaConsumer<>(...));
DataStream<Event> events = lines.map((line) ->parse(line));
DataStream<Statistics> stats = events
        .keyBy(event -> event.id)
        .timeWindow(TIme.seconds(10))
        .apply(new MywindowAggregationFunction());
stats.addSink(new BucketingSink(path));

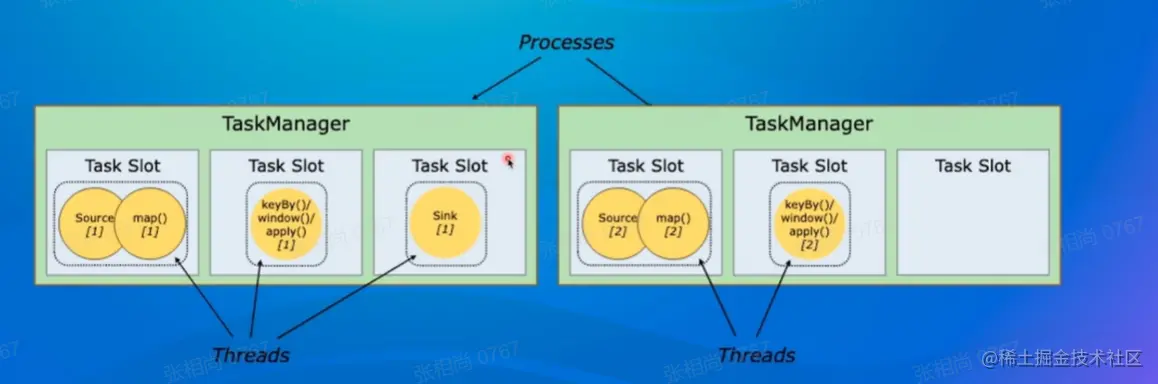

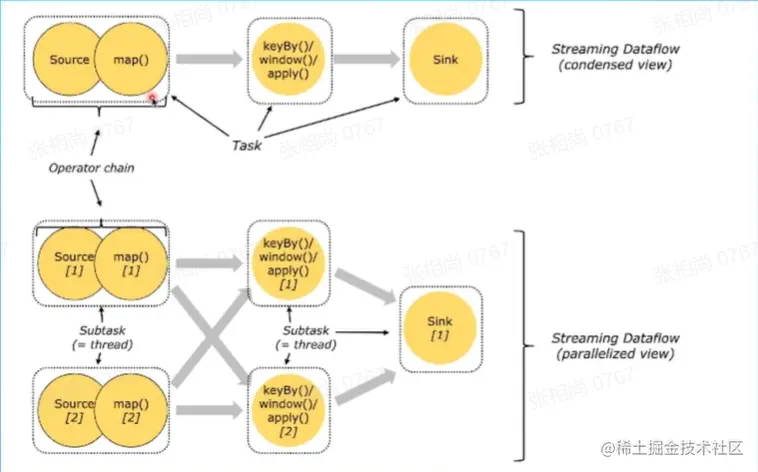

为了更高效地分布式执行，Flink会尽可能地将不同的operator链接（chain）在一起形成Task。这样每个Task可以在一个线程中执行，内部叫做OperatorChain，如下图的source和map算子可以Chain在一起。最后将上面的Task调度到具体的TaskManager中的slot中执行，一个Slot只能运行同一个task的sub Task

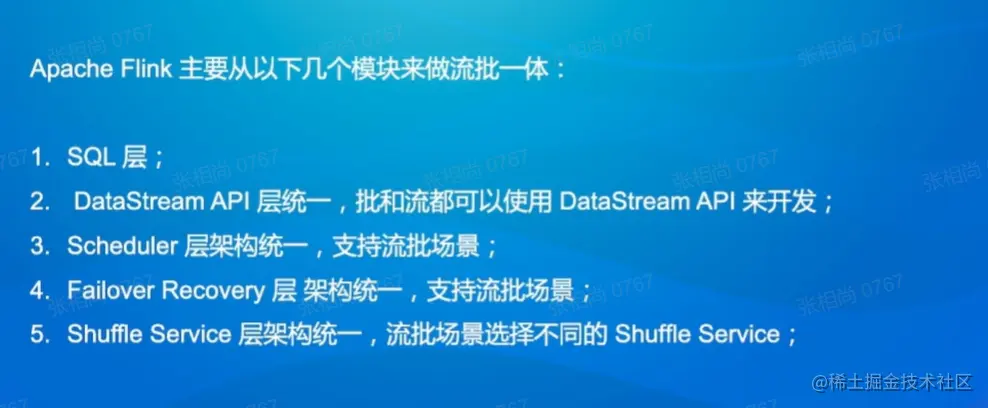

四. Flink的流批一体:

4.1 为什么需要流批一体:

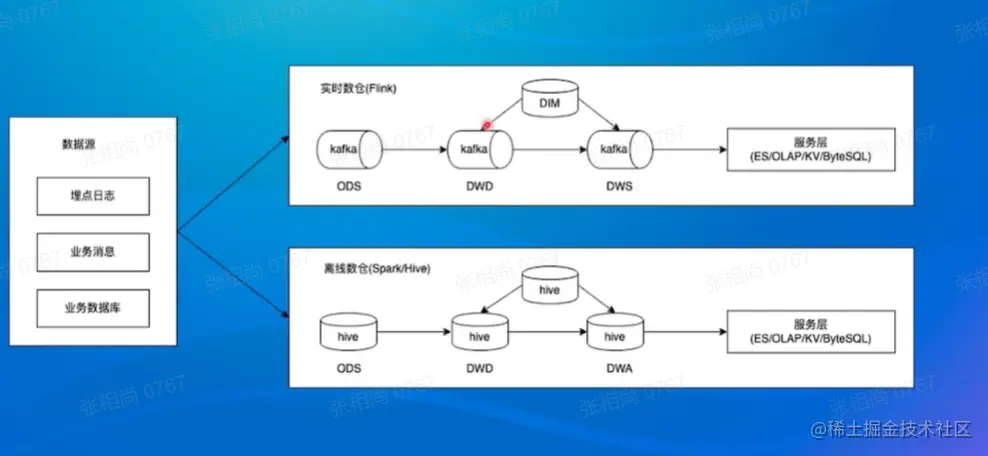

上述架构有一些痛点:

人力成本比较高:流、批两套系统，相同逻辑需要开发两遍；
数据链路冗余:本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；
数据口径不一致:两套系统、两套算子、两套UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰。
