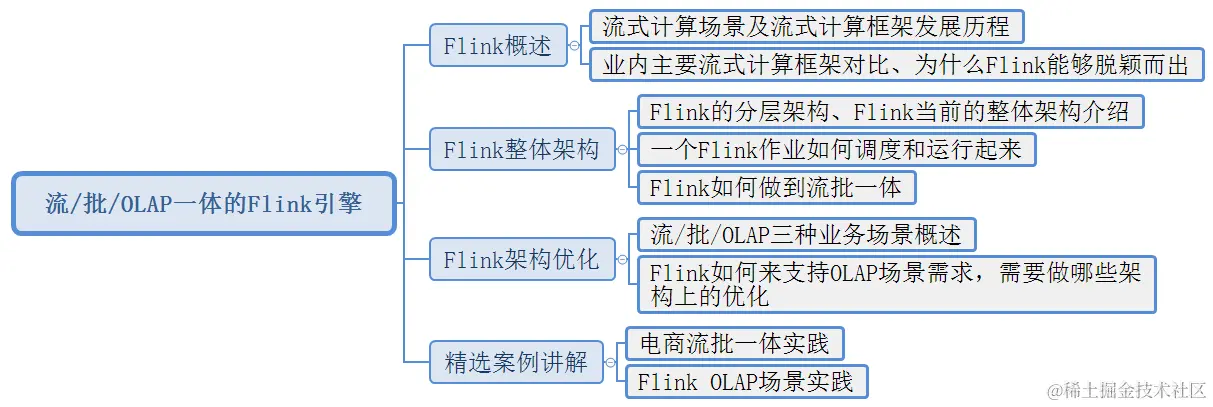

整体架构
Flink概述
发展过程：Hadoop -> Spark -> Flink

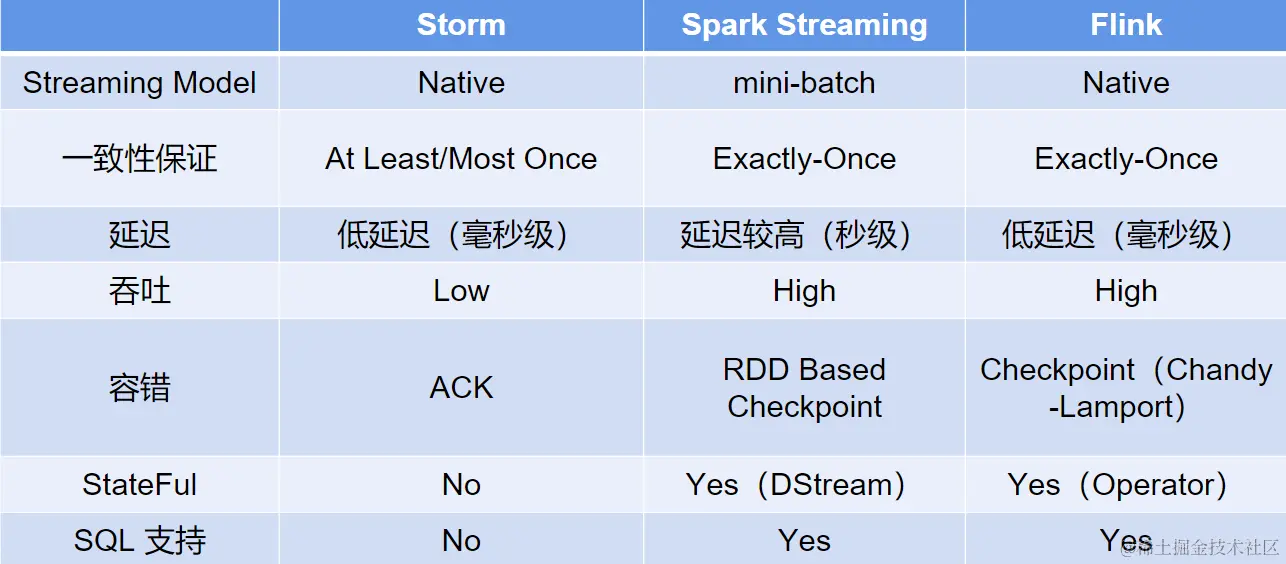

Strom/SparkStreaming/Flink(流式计算框架)对比：
Flink优点：
- 基于事件驱动（Event-driven）的应用，支持流处理和批处理；
- 支持精确一次（Exactly-once）的计算语义，完美保证一致性和正确性；
- 状态容错，checkpoint（实现了标准的Chandy-Lamport算法）是实现容错机制最核心的功能，它能够根据配置周期性地基于Stream中各个Operator/task的状态来生成快照，从而将这些状态数据定期持久化存储下来；
- DataFlow编程模型，基于内存的计算，高吞吐、低延迟；
- 高可用配置，横向扩展架构（动态扩容），多样化部署方式。
Flink整体架构
分层架构：
- 编程API和Libraries层（SDK层）：SQL/Table、DataStream、Python
- Runtime层（执行引擎层）：核心实现层，包括作业转换（DAG图），任务调度（Task），资源分配，任务执行，状态存储（state backend）等功能，在流式引擎下同时运行流处理程序和批处理程序
- 物理部署层：多平台部署

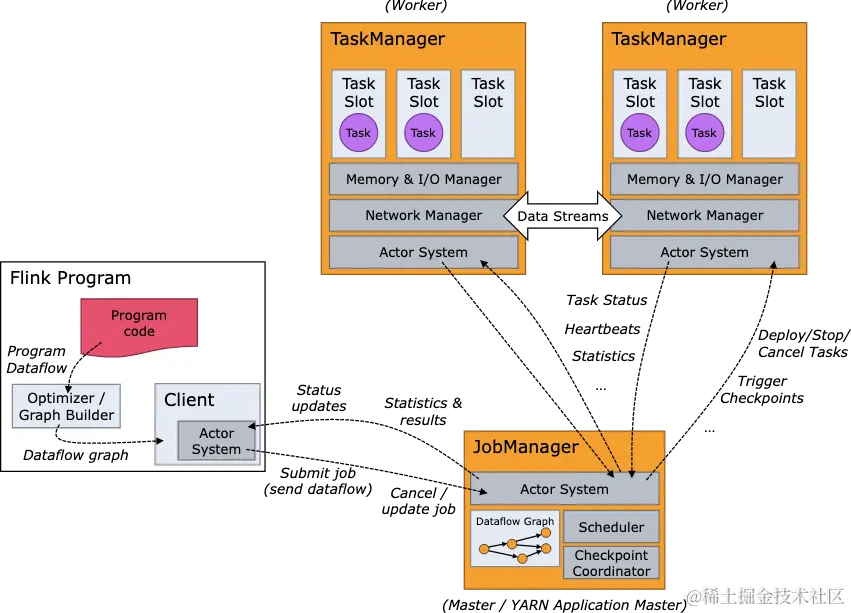

整体架构（集群两大核心组件）：
- JobManager(JM):负责整个任务的协调工作，包括:调度task、触发协调Task 做 Checkpoint、协调容错恢复等；
- TaskManager(TM):负责执行一个DataFlowGraph 的各个task 以及data streams 的 buffer和数据交换。

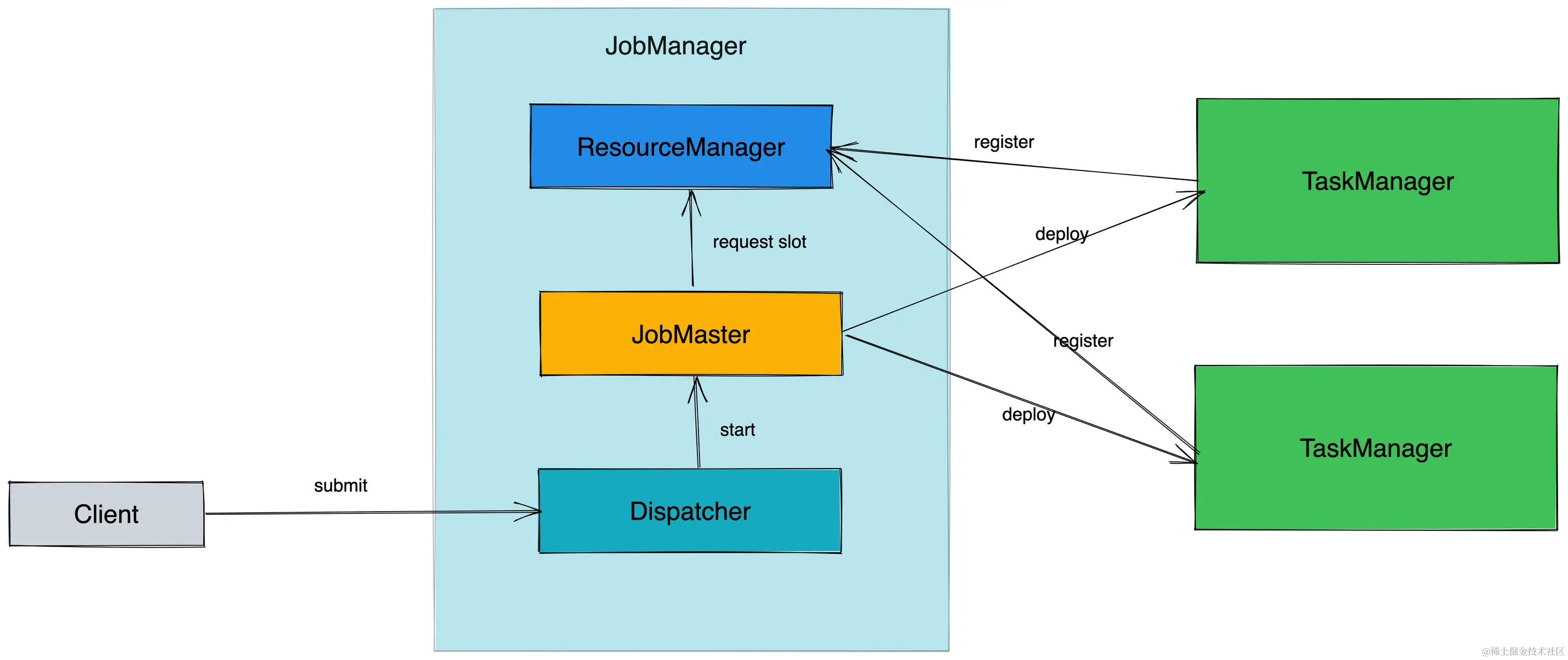

JobManager工作过程：
JobManagers 接收由 Dispatcher 传递过来的执行程序（包含了作业图JobGraph、逻辑数据流图logical dataflow graph、所有的classes文件、第三方类库libraries等）；紧接着JobMaster会将JobGraph转换为执行图ExecutionGraph，然后向ResourceManager申请资源来执行该任务，一旦申请到资源，就将执行图分发给对应的TaskManagers。

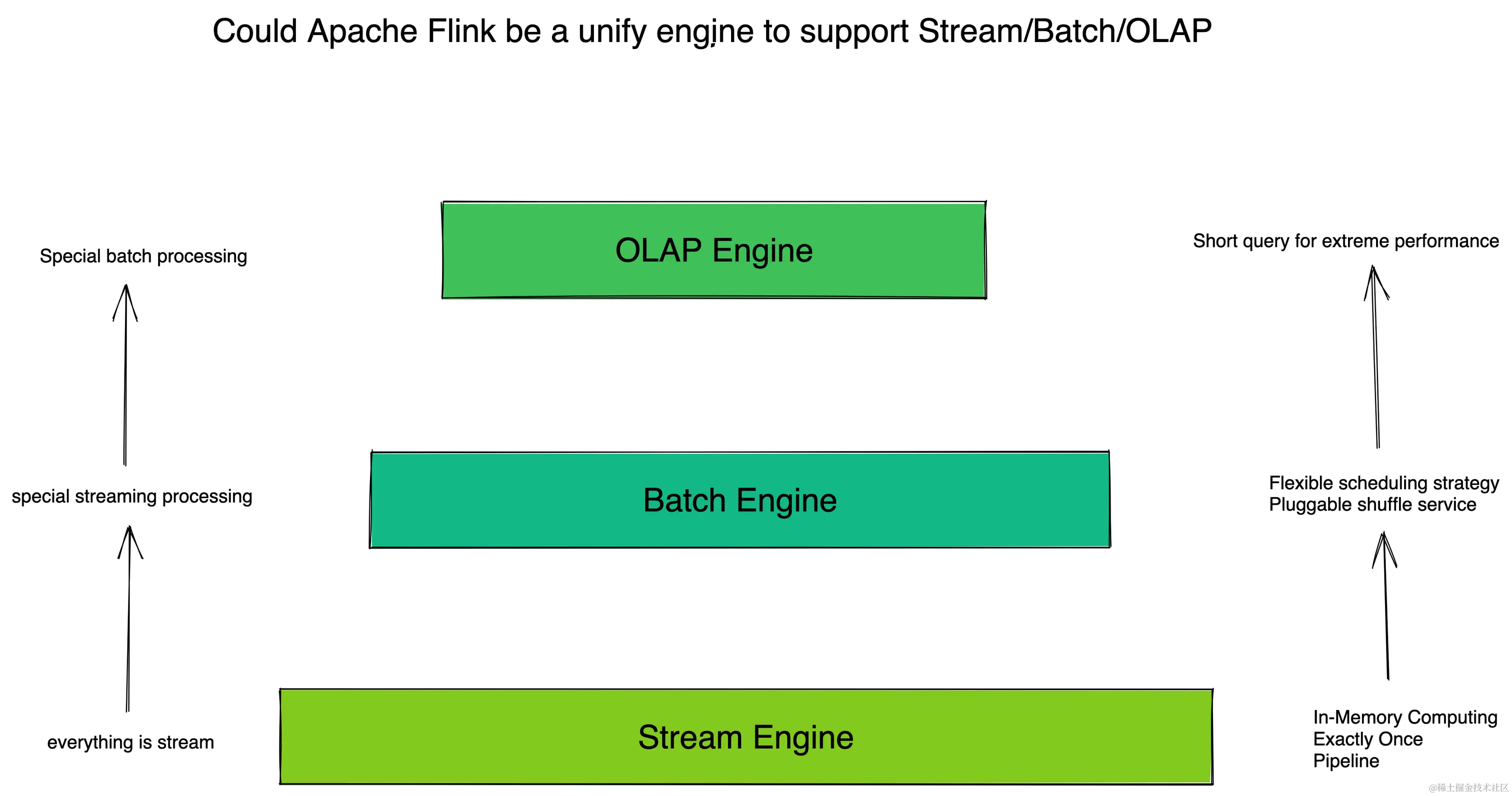

做流批一体的模块：
- SQL层；
- DataStream API层统一，批和流都可以使用DataStream API来开发；
- Scheduler层架构统一，支持流批场景（两种调度模式：EAGER、LAZY），都是按照Pipeline Region粒度来申请资源和调度任务；
- Failover Recovery层架构统一，支持流批场景；
- Shuffle Service层架构统一，流批场景选择不同的Shuffle模式（在Streaming和OLAP场景：Pipeline的Shuffle模式、在Batch场景：Blocking的Shuffle模式）。
Shuffle通常有几种不同的实现:
- 基于文件的PullBased Shuffle，比如Spark或MR，它的特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好一些；
- 基于Pipeline的Push Based Shuffle，比如Flink、Storm、Presto等，它的特点是低延迟和高性能，但是因为shuffe数据没有存储下来，如果是batch任务的话，就需要进行重跑恢复。
Flink架构优化

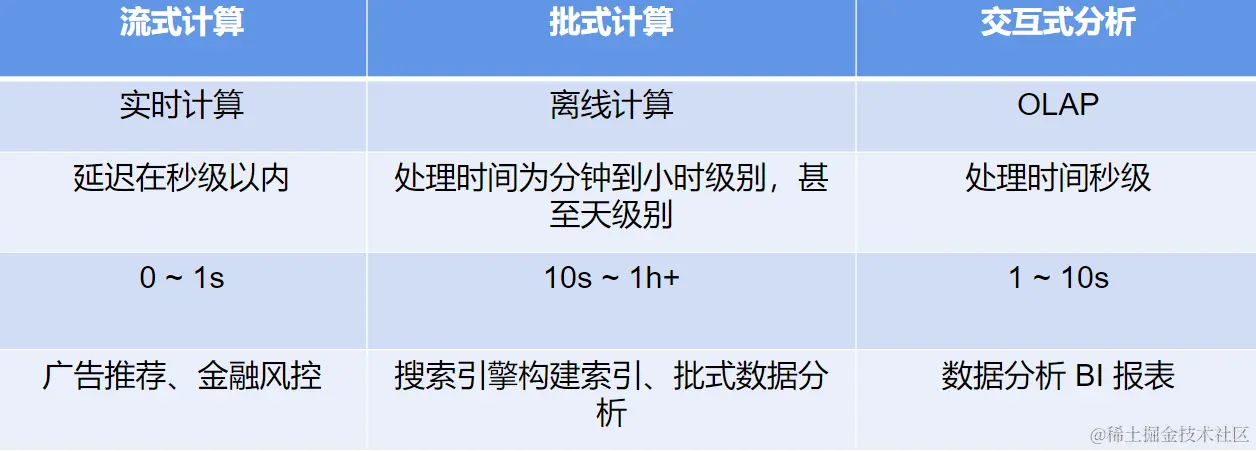

流/批/OLAP三种业务场景的的特点比对:

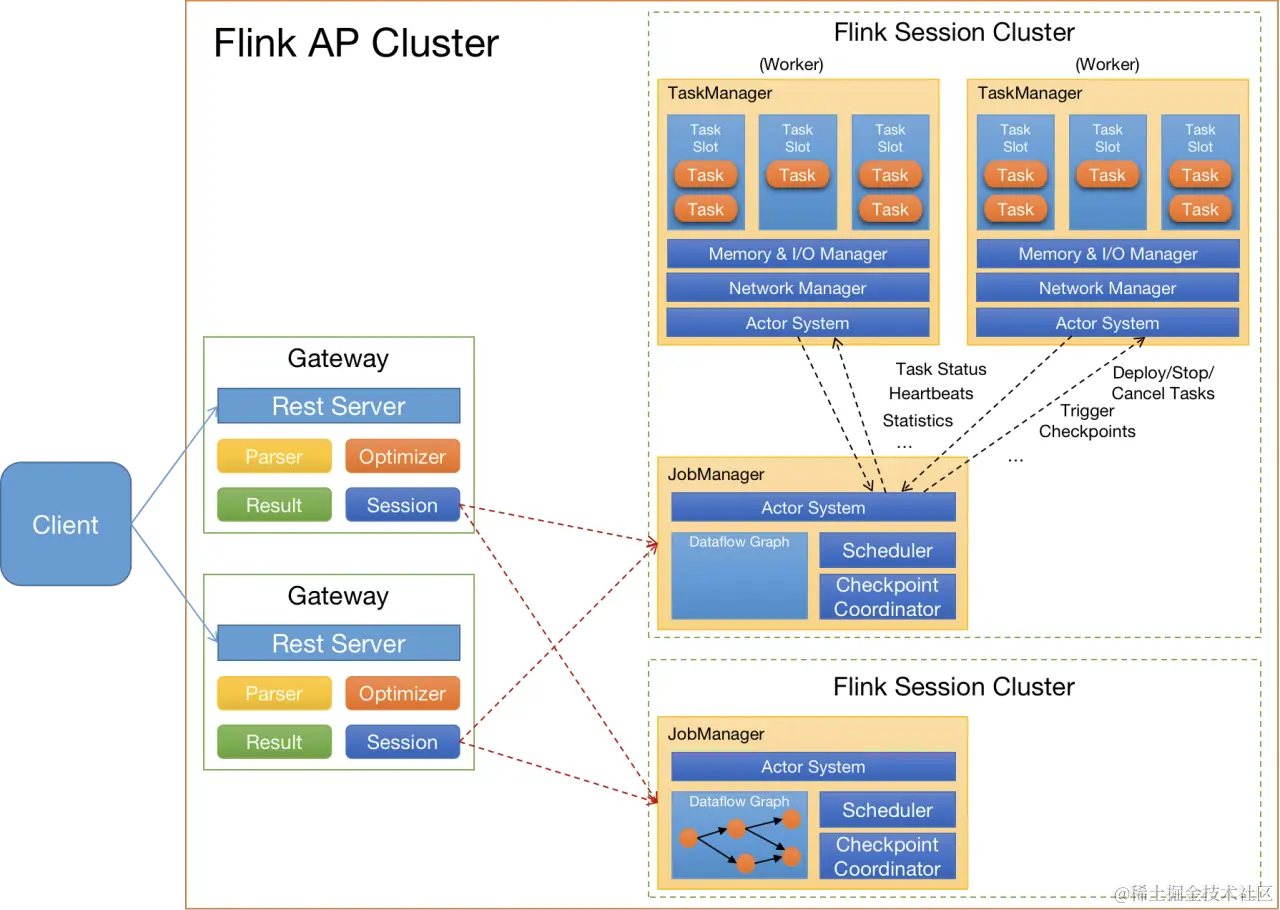

Flink OLAP架构现状：
- Client:提交SQL Query;
- Gateway:接收Client 提交的SQL Query，对SQL进行语法解析和查询优化，生成Flink 作业执行计划，提交给Session集群;
- Session Cluster:执行作业调度及计算，并返回结果。
精选案例讲解
电商流批一体实践：
-
抖音电商业务原有的离线和实时数仓架构：
-
电商流批一体实践：
Flink OLAP场景实践（HTAP）：
