Flink流批一体的Scheduler层 | 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的第1天

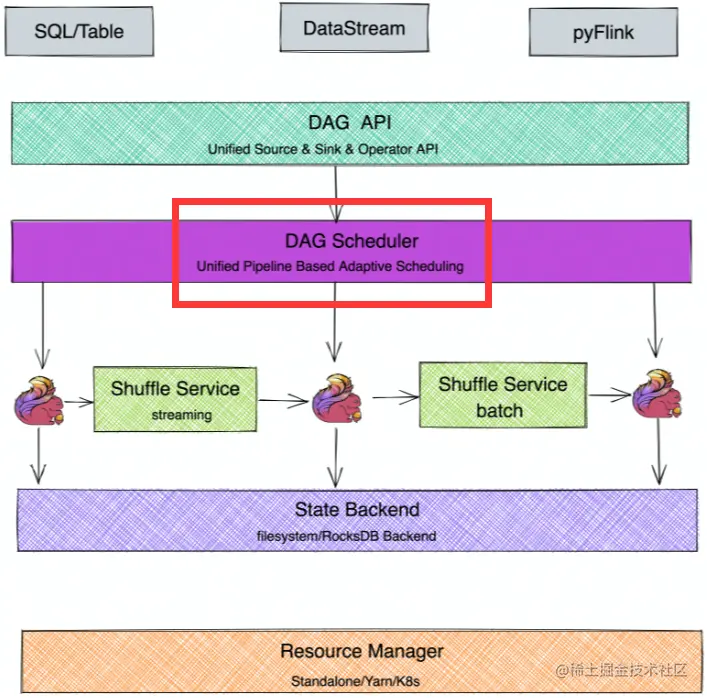

Scheduler负责将作业的DAG转换为分布式环境中可以执行的Task。

1. Flink-1.12之前，支持以下两种调度模式：

调度模式	特点	场景
eager	一个作业需要执行，一定要申请到这个作业所需的全部资源，当拿到全部资源以后，才去调度这个作业的全部Task	stream
lazy	一个DAG图有上游和下游，先处理上游，上游将数据处理之后，数据会进行落盘或存在内存中，然后把上游资源释放掉，用上游释放的资源再去调度下游。这种模式需要的资源少，但Task需要一个一个地执行，执行时间长	Batch

如下图所示：

• eager模式下，12个Task都拿到资源才能调度，这样才能认为一个流作业真正运行起来了
• lazy模式下，只要有一个Task的资源，整个作业就能运行起来了。

2. 在新版的Flink调度机制里,提出了一个概念叫Pipeline Region

如上图所示，横轴代表性能，纵轴代表所需资源数量。

lazy模式的性能最低，所需资源最少

eager模式性能最高，所需资源最多

为了能兼容以上两种调度场景，又提出了Pipeline Region调度模式。 如果所有Task之间的Shuffle交互没有Blocking，全是Pipeline，则认为全在一个Pipeline Region里面。如果一个流全是无限数据集，那么认为整个流是一个Pipeline Region，就会作为一个整体，Pipeline Region作业必须全部调度起来。

Pipeline是为了让调度层面能够同时去处理这两种场景而做的一个抽象

• all_edges_blocking:

  • 批处理，所有Task之间的交互全是Blocking模式。

  • Blocking模式就是，A1产生的数据不会立即发送给B1，中间需要落盘，这样，A1结束之后，B1可以在A1写出的磁盘文件里直接读数据 。

  • 如果所有Task之间的交互全是Blocking模式，就叫做all_edges_blocking

  • 一个Pipeline Region和另一个Pipeline Region之间如果是Blocking，那就一定会切成不同的Pipeline Region

• all_edges_pipelined

  • 如果所有Task的交互都走Pipeline，整个作业12个Task，可以认为是一个Pipeline Region，这样，整个作业作为一个Pipeline Region调度，需要12个Task的资源，作业才能整体调度起来

  • Pipeline就是，A1产生的数据直接发给B1，中间不落盘，直接走内存

Pipeline Region就是对流和批做了一个抽象，它们可以在同一个调度器里调度，在调度层做了一个统一。
