流/批/OLAP一体的Flink引擎 | 青训营笔记

时迁bin
116 阅读9分钟

流/批/OLAP一体的Flink引擎 | 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的第2天

一、Flink概述

1.1 Apache Flink 诞生的背景

随着大数据时代的到来，众多处理大数据的技术不断推出。而直到Hadoop框架的诞生，分布式计算成为大数据处理的主要手段。Hadoop的计算框架MapReduce作为初代计算引擎，它的最大价值在于提供一种分布式计算的核心思想，map和reduce，但随着业务中海量的无限流数据集越来越普遍，使用作为无限流数据流处理而设计的系统处理数据的场景就越多，MapReduce的局限性就体现出来了。所以Apache Flink诞生了。

Apache Flink是为分布式、高性能、随时可用以及准确的的处理流处理应用程序打造的开源流处理框架。

1.2 为什么 Apache Flink会脱颖而出

对比四种主流的计算引擎

  • MapReduce：批处理引擎，为其他计算引擎提供了大数据处理的核心思想，即map和reduce

  • storm：流式计算引擎，但是Storm API的low-level以及开发效率低下。一致性问题：storm更多考虑到实时流计算的处理延时而非数据的一致性保证。

  • Spark：集流式处理和批处理于一身的统一的计算引擎，基于内存计算，提高了性能。SparkStreaming作为Spark流式处理的一个组件，SparkStreaming相比于Storm的低阶API以及无法正确性语义保证，Spark是流处理的分水岭：第一个广泛使用的大规模流处理引擎，既提供较为高阶的API抽象，同时提供流式处理正确性保证。

  • Flink：集流式处理和批处理于一身的统一的计算引擎，吸收了以上3个框架的优点并改进后的计算框架，它还具备很多其他框架没有的技术特征：

    • 完全一次保证：故障后应正确恢复有状态运算符中的状态；
    • 低延迟：越低越好。许多应用程序需要亚秒级延迟；
    • 高吞吐量：随着数据速率的增长，通过管道推动大量数据直关重要；
    • 强大的计算模型：框架应该提供一种编程模型，该模型不限制用户并允许各种各样的应用程序在没有故障的情况下，容错机制的开销很低；
    • 流量控制：来自慢速算子的反压应该由系统和数据源自然吸收，以避免因消费者缓慢而导致崩溃或降低性能；
    • 乱序数据的支持：支持由于其他原因导致的数据乱序达到、延迟到达后，计算出正确的结果；
    • 完备的流式语义：支持窗口等现代流式处理语义抽象。

二、Apache Flink的整体架构

2.1 Flink的分层架构

  1. SDK层：Flink 的 SDK 目前主要由有三类

    • SQL/Table：提供SQL语法对数据进行处理
    • DataStream：实际中我们有很多业务无法直接使用SQL来完成，这就需要我们使用DataStream API 用Java编程实现需求
    • Python：主要为pyFlink，和 Flink ML提供基础

  2. 执行引擎层（Runtime 层） ：执行引擎层提供了统一的DAG，用来描述数据处理的 Pipeline，不管是流还是批，都会转化为DAG图，调度层再把DAG转换成分布式环境下的Task，Task之间通过Shuffle传输数据；

  3. 状态存储层：负责存储算子的状态信息；

  4. 资源调度层：目前Flink可以支持在多种环境（Standalone，yarn，K8S等）

2.2 Flink的总体架构

一个Flink集群，主要包含以下两个核心组件：

  1. JobManager（JM） ：负责整个任务的协调工作，包括：调度Task、触发协调Task做Checkpoint、协调容错恢复等。

    JobManager的职责：

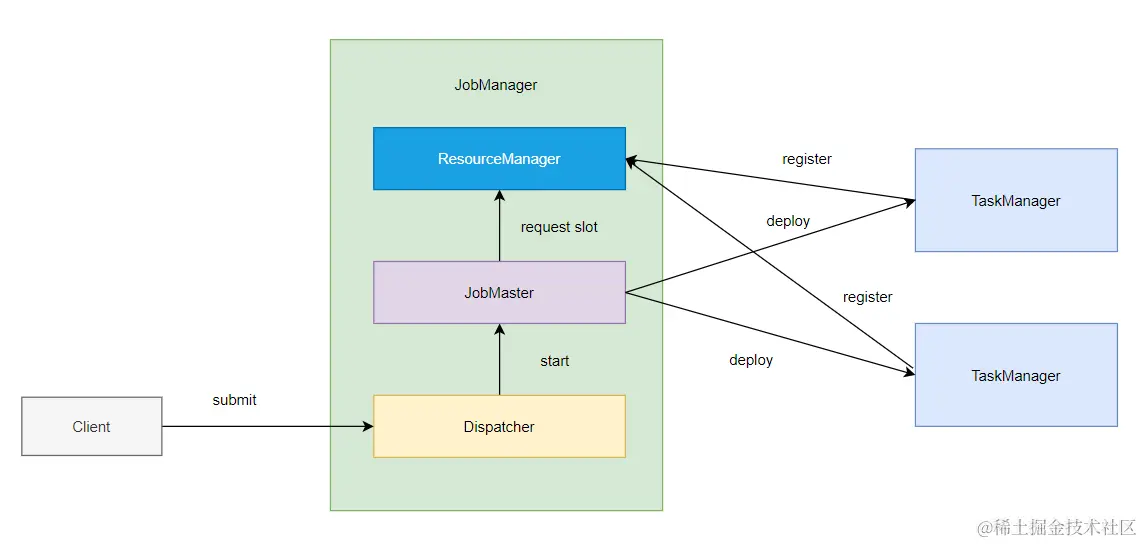

    image-20220726214033950.png Dispatcher：接收作业，拉起JobManager来执行作业，并在JobMaster挂掉后恢复作业

    JobMaster：管理一个job的整个生命周期，会向ResourceManager申请slot，并将task调度到对应Task Manager上

    ResourceManager：负责slot资源的管理和调度，TaskManager拉起之后会向ResourceManager注册

  2. TaskManager（TM） ：负责执行一个DataFlow Graph 的各个task以及data streams 的 buffer 和 数据交换。

image-20220726212958464.png 图片源于：Flink Architecture

2.3 Flink作业示例

流式的WordCount示例，从kafka中读取一个实时数据流，每10秒统计一次单词出现的次数，DataStream实现代码如下：

// Source
DataStream<String> lines = env.addSource(new FlinkKafkaConsumer<>(...));
DataStream<Event> events = lines.map((line)->parse(line));
// transformation
DataStream<Statistics> stats = events.keyBy(event -> event.id)
    .timeWindow(Time.second(10))
    .apply(new MyWindowAggregationFunction());
// sink
stats.addSink(new BucketingSink(path));

2.4 Flink如何做到流批一体

为什么需要流批一体？

一些业务场景，除了实时的数据统计需求，为了确认运营或产品的效果，用户同时还需要和历史数据做比较，比如，抖音一些直播数据的统计；

这种架构有一些痛点：

  • 人力成本比较高：批、流两套系统，相同逻辑需要开发两遍；
  • 数据链路冗余：本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；
  • 数据口径不一致：两套系统、两套算子、两套 UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰。

Flink如何做到流批一体

  1. 批式计算是流式计算的特例，有界数据集（批式数据）也是一种数据流、一种特殊的数据流。

  2. 站在 Flink 的角度，无边界数据集是一种数据流，一个无边界的数据流可以按时间切段成一个个有边界的数据集，所以有界数据集（批式数据）也是一种数据流。因此，不管是有边界的数据集（批式数据）还是无边界数据集，Flink 都可以天然地支持，这是 Flink 支持流批一体的基础。并且 Flink 在流批一体上，从上面的 API 到底层的处理机制都是统一的，是真正意义上的流批一体。

  3. Flink主要从以下几个模块来做到流批一体：

    • SQL层
    • DataStream API层统一，批和流都可以使用DataStream API 开发
    • Scheduler层架构统一，支持流批场景
    • Failover Recovery 层 架构统一，支持流批场景
    • Shuffle Service 层架构统一，流批场景选择不同的 Shuffle Service

流批一体的 Scheduler 层

  • Scheduler 主要负责将作业的 DAG 转化为在分布式环境中可以执行的 Task；

  • 1.12 之前的 Flink 版本，Flink 支持两种调度模式：

    • EAGER（Streaming 场景） ：申请一个作业所需要的全部资源，然后同时调度这个作业的全部 Task，所有的 Task 之间采取 Pipeline 的方式进行通信；
    • LAZY（Batch 场景） ：先调度上游，等待上游产生数据或结束后再调度下游，类似 Spark 的 Stage 执行模式。

  • Pipeline Region Scheduler 机制：由Pipeline的数据交换方式连接的Task构成为一个Pipeline Region，本质上，不管是流作业还是批作业，都是按照Pipeline Region粒度来申请资源和调度任务。

流批一体的 Shuffle Service 层

  • Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle。实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为 Shuffle；

  • Shuffle分类：

    • 基于文件的Pull Based Shuffle：数据落入磁盘
    • 基于Pipeline的Push Based Shuffle：数据存在内存

  • 流和批 Shuffle 之间的差异：

    • Shuffle 数据的生命周期：流作业的 Shuffle 数据与 Task 是绑定的，而批作业的 Shuffle 数据与 Task 是解耦的
    • Shuffle 数据存储介质：流作业的生命周期比较短、而且流作业为了实时性，Shuffle 通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里
    • Shuffle 的部署方式：流作业 Shuffle 服务和计算节点部署在一起，可以减少网络开销，从而减少 latency，而批作业则不同

三、Flink 架构优化

  • Flink 做 OLAP 的优势

    • 统一引擎：流处理、批处理、OLAP 统一使用 Flink 引擎
    • 既有优势：利用 Flink 已有的很多特性，使 OLAP 使用场景更为广泛
    • 相互增强：OLAP 能享有现有引擎的优势，同时也能增强引擎能力

  • Flink OLAP 场景的挑战

    • 秒级和毫秒级的小作业
    • 作业频繁启停、资源碎片

  • Flink OLAP 架构现状

    • Client：提交 SQL Query；
    • Gateway：接收 Client 提交的 SQL Query，对 SQL 进行语法解析和查询优化，生成 Flink 作业执行计划，提交给 Session 集群；

    • Session Cluster：执行作业调度及计算，并返回结果。

      • JobManager 管理作业的执行，在接收到 Gateway 提交过来的作业逻辑执行计划后，将逻辑执行计划转换为物理执行计划，为每个物理计算任务分配资源，将每个计算任务分发给不同的 TaskManager 执行，同时管理作业以及每个计算任务执行状态；
      • TaskManager执行具体的计算任务，采用线程模型，为每个计算任务创建计算线程，根据计算任务的上下游数据依赖关系跟上游计算任务建立/复用网络连接，向上游计算任务发送数据请求，并处理上游分发给它的数据。

四、个人总结与思考

Flink是集流处理、批处理、OLAP于一体的计算引擎，在至今的大数据处理领域占据重要的地。Flink

在流处理和批处理领域做的更好，那么作为Flink是否会彻底的取代Spark框架呢？Flink在未来会不会实现流处理和批处理无缝切换、界限越来越模糊呢？而现在Flink已经开始支持Python语言进行开发，那么未来会不会支持更多的语言进行开发呢？比如：C++、GO语言等。Flink也在逐步完善机器学习算法库，期待Flink向更成熟的机器学习、深度学习方向发展。

\
