流/批/OLAP 一体的Flink引擎介绍

01.Flink概述

Apache Flink诞生背景：对使用场景提出了更高的要求

三驾马车(全面了解大数据“三驾马车”的开源实现 - 知乎 (zhihu.com))

大数据：海量化、多样化、快速化、价值化

大数据计算发展历史：传统数仓->Hadoop->Spark->Flink

大数据实时性带来价值更大：监控场景、金融风险、实时推荐……

批式计算： 离线计算非实时、静态数据集、周期性计算；流式计算： 实时计算快速低延时、无限流动态无边界、持续运行、流批一体。



Apache Flink脱颖而出：精确、低延迟高吞吐、Checkpoint容错机制、支持SQL提高迭代

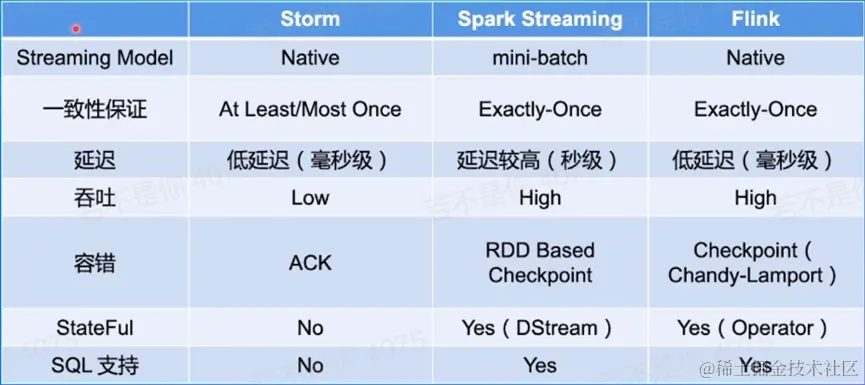

流式框架对比：

Apache Flink开源生态：

02.Flink整体架构

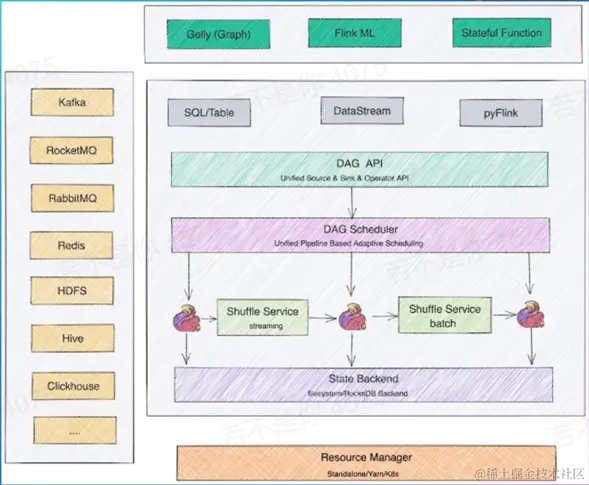

Flink分层架构：Flink各个模块的用途

SDK层：三类：SQL/Table、DataStream、PythonFlink

执行引擎层（ Runtime 层）： 执行引擎层提供了统一的 DAG，用来描述数据处理的 Pipeline，不管是流还是批，都会转化为 DAG 图，调度层再把 DAG 转化成分布式环境下的 Task，Task 之间通过 Shuffle 传输数据；

状态存储层：负责存储算子的状态信息

资源调度层：目前Flink可以支持部署在多种环境。

Flink总体架构：

JobManager（JM） 负责整个任务的协调工作，包括：调度 task、触发协调 Task 做 Checkpoint、协调容错恢复等，核心有下面三个组件：

• Dispatcher: 接收作业，拉起 JobManager 来执行作业，并在 JobMaster 挂掉之后恢复作业；

• JobMaster: 管理一个 job 的整个生命周期，会向 ResourceManager 申请 slot，并将 task 调度到对应 TM 上；

• ResourceManager：负责 slot 资源的管理和调度，Task manager 拉起之后会向 RM 注册；

TaskManager（TM） ：负责执行一个 DataFlow Graph 的各个 task 以及 data streams 的 buffer 和数据交换。

为什么需要流批一体：人力成本比较高相同逻辑需要开发两遍、数据链路冗余造成资源浪费、数据口径不一致可能导致误差。

Flink如何做到流批一体：

• SQL 层；

• DataStream API 层统一，批和流都可以使用 DataStream API 来开发；

• Scheduler 层架构统一，支持流批场景；

• Failover Recovery 层 架构统一，支持流批场景；

• Shuffle Service 层架构统一，流批场景选择不同的 Shuffle Service；
