Flink学习 | 青训营笔记

小阿磊
207 阅读9分钟

这是我参与「第四届青训营 」笔记创作活动的第3天。

本节课程主要分为 4 个方面：

  1. Flink的诞生背景和概述：为什么会有流式计算的需求，为什么flink会脱颖而出

  2. Flink整体架构：flink作业如何调度和运行起来，如何做到流批一体

  3. Flink架构优化：流/批/OLAP三种业务场景概述，Flink如何支持OLAP场景需求，做哪些架构上的优化

  4. 精选案例讲解

1.Flink概述

大数据：无法在一定时间内用常规工具对其进行获取，存储，管理和处理的数据集合。

Apache Flink诞生背景

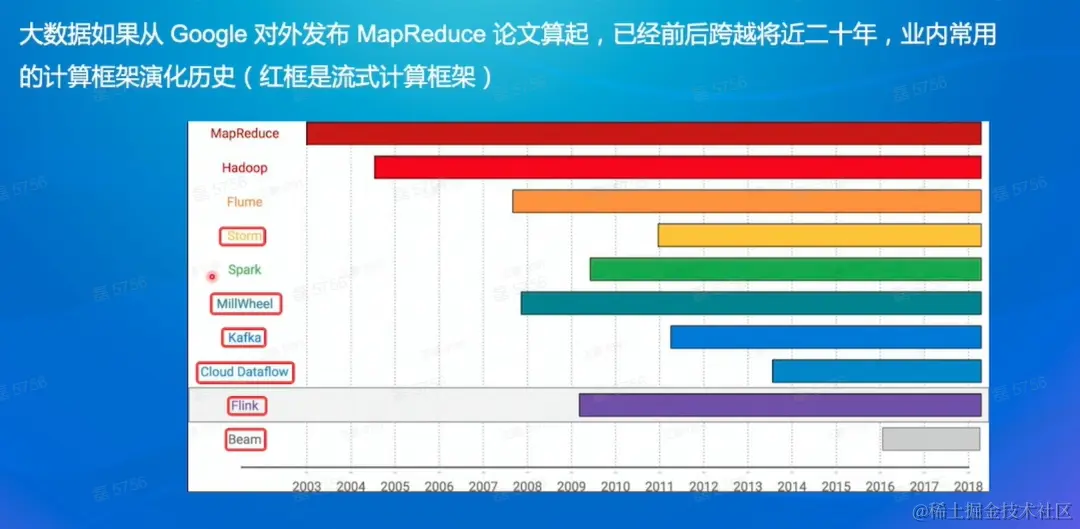

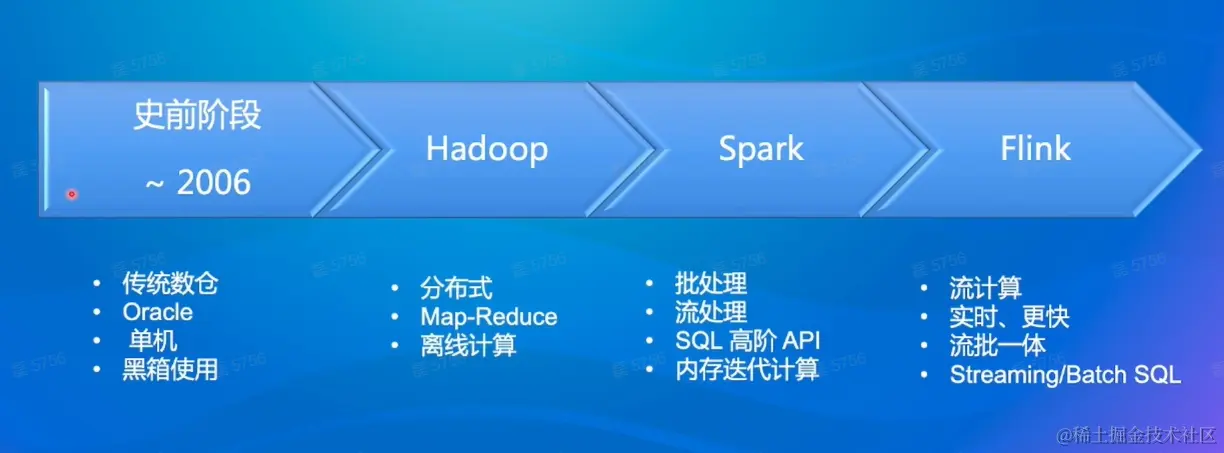

大数据计算架构发展历史


史前阶段：在业内面临随着数据规模的扩大，传统的解决方案无法解决问题时，google发表了三篇论文：分布式文件系统gfs；分布式计算框架map-reduce；big-table。

为什么需要流式计算？

大数据的实时性带来的价值更大。

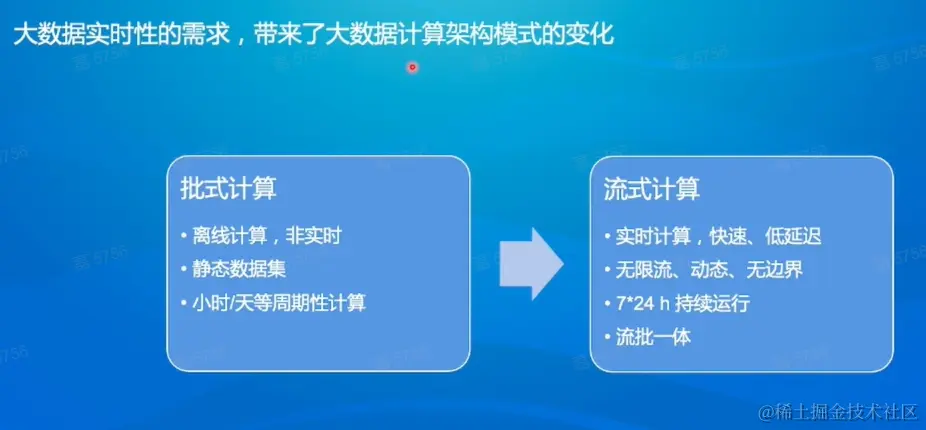

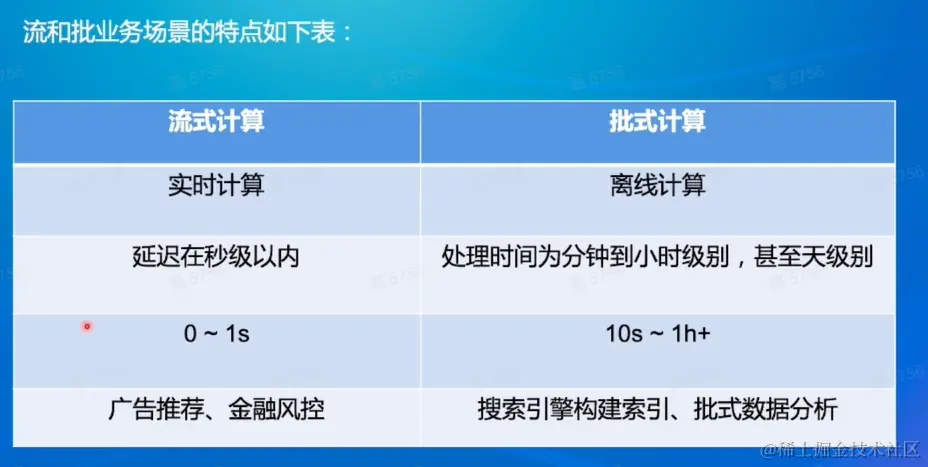

批式计算vs流式计算：


批式计算将数据划分为一批一批，每次使用一批数据计算；

流式计算将数据看成一个数据流，类似数据从管道中源源不断的传递计算。


why Flink？

Flink可以处理有边界的课无边界的数据流，

Flink是有状态的计算，它可以恢复之前Flink的状态

支持Dataflow编程模型

Flink开源生态

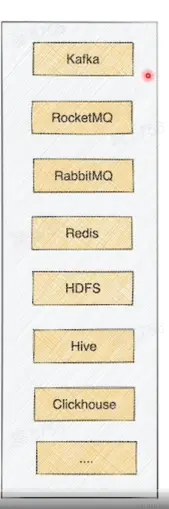

计算框架 Flink对业内主要的数据存储引擎做了很好的集成，


Flink可以很好的部署在物理机，虚拟机和大数据框架上

2.Flink整体架构

内容概述

2.1 Flink分层架构
    Flink各个模块的用途
2.2 Flink总体架构
    Master/Slave架构,JobManager/TaskManager
2.3 Flink作业示例
    作业在Flink中处理流程，DataFlow Model设计思想
2.4 Flink如何做到流批一体

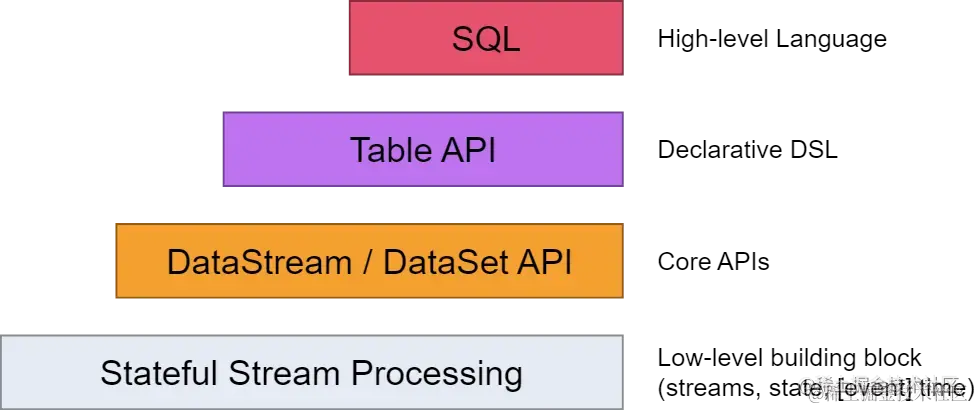

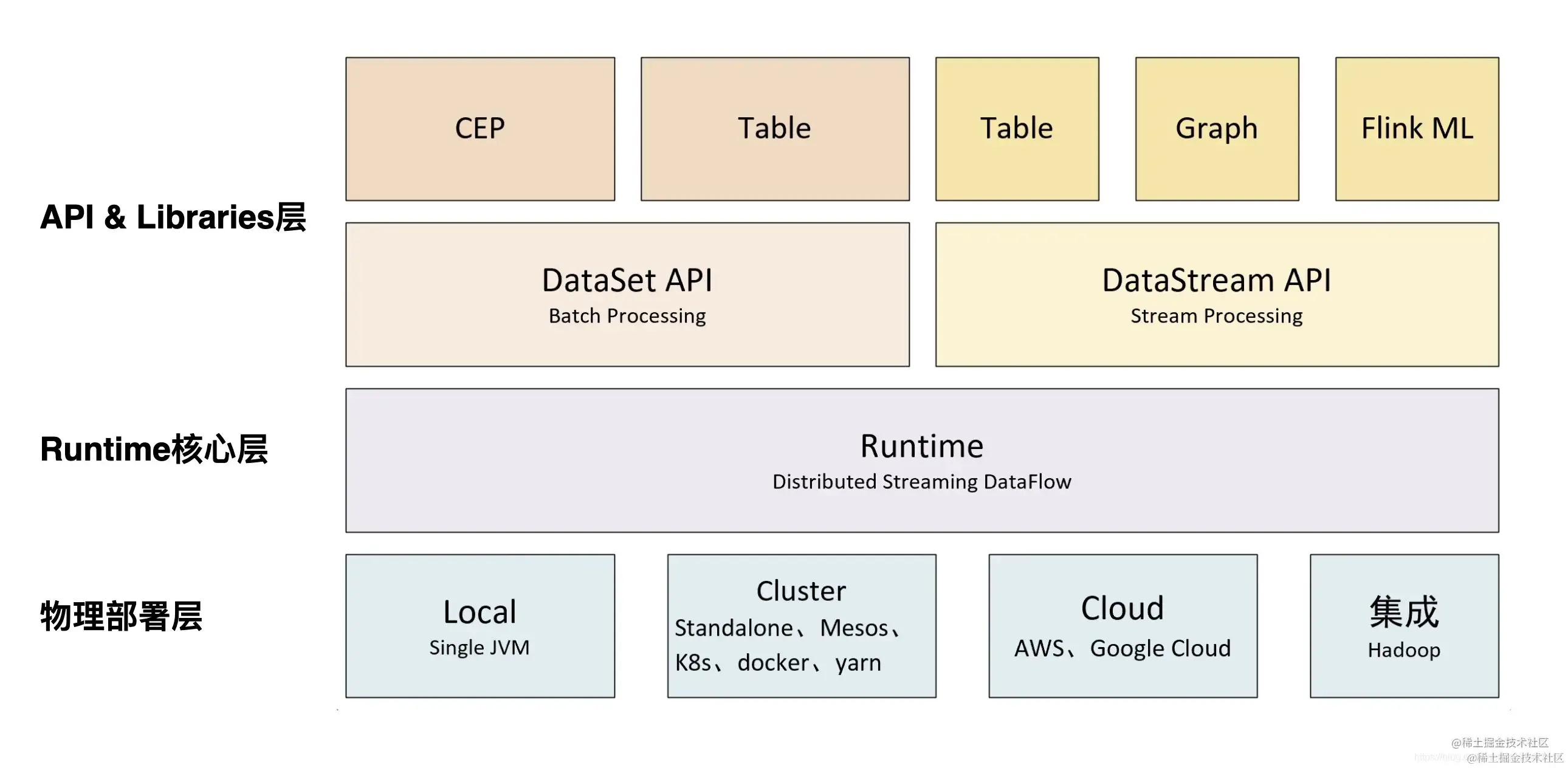

2.1 Flink分层架构


SDK层：为了支持几种使用场景

执行引擎层：执行引擎层提供了统一的DAG,用来描述数据处理的Pipeline，不管是流还是批，都会转化为DAG，调度成再把DAG转化为分布式环境下的Task，Task之间通过shffle传数据，进行交互。

状态存储层：负责存储算子的状态信息。



  • SQL & Table API：Flink 支持两种关系型的 API，Table API 和 SQL。这两个 API 都是批处理和流处理统一的 API，这意味着在无边界的实时数据流和有边界的历史记录数据流上，关系型 API 会以相同的语义执行查询，并产生相同的结果。Table API 和 SQL借助了 Apache Calcite 来进行查询的解析，校验以及优化。它们可以与 DataStream 和DataSet API 无缝集成，并支持用户自定义的标量函数，聚合函数以及表值函数。

  • DataStream API：DataStream API为许多通用的流处理操作提供了处理原语。这些操作包括窗口、逐条记录的转换操作，在处理事件时进行外部数据库查询等。DataStream API 支持 Java 和Scala 语言，预先定义了例如 map()、reduce()、aggregate() 等函数。你可以通过扩展实现预定义接口或使用 Java、Scala 的 lambda 表达式实现自定义的函数。

  • DataSet API：DataSet API 是 Flink 用于批处理应用程序的核心 API。DataSet API 所提供的基础算子包括 map、reduce、(outer) join、co-group、iterate 等。所有算子都有相应的算法和数据结构支持，对内存中的序列化数据进行操作。如果数据大小超过预留内存，则过量数据将存储到磁盘。Flink 的 DataSet API 的数据处理算法借鉴了传统数据库算法的实现，例如混合散列连接（hybrid hash-join）和外部归并排序（external merge-sort）。

  • StateFul Stream Processing：最低级抽象只提供有状态流，通过Process Function嵌入到DataStream API中，它允许用户自由处理来自一个或者多个流的时间，并使用一致的容错状态，此外用户可以注册event time和processing time回调，允许程序实现复杂的计算。

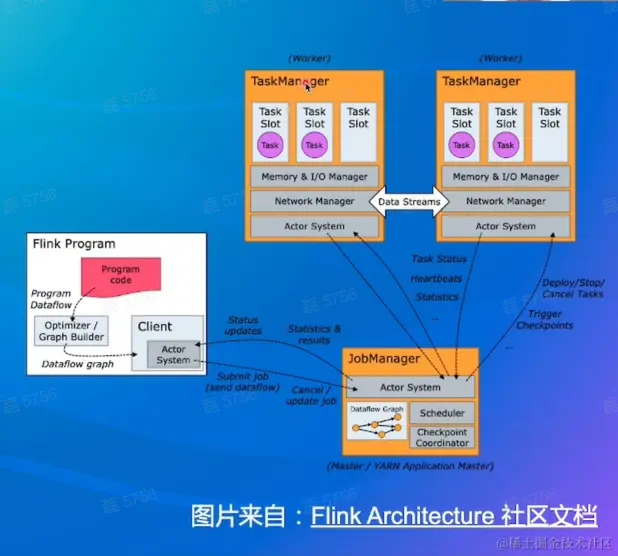

2.2 Flink整体架构

  • JobClient：负责接收程序，解析和优化程序的执行计划，然后提交执行计划到JobManager。这里执行的程序优化是将相邻的Operator融合，形成Operator Chain，Operator的融合可以减少task的数量，提高TaskManager的资源利用率。正如第一天学习的sql优化。

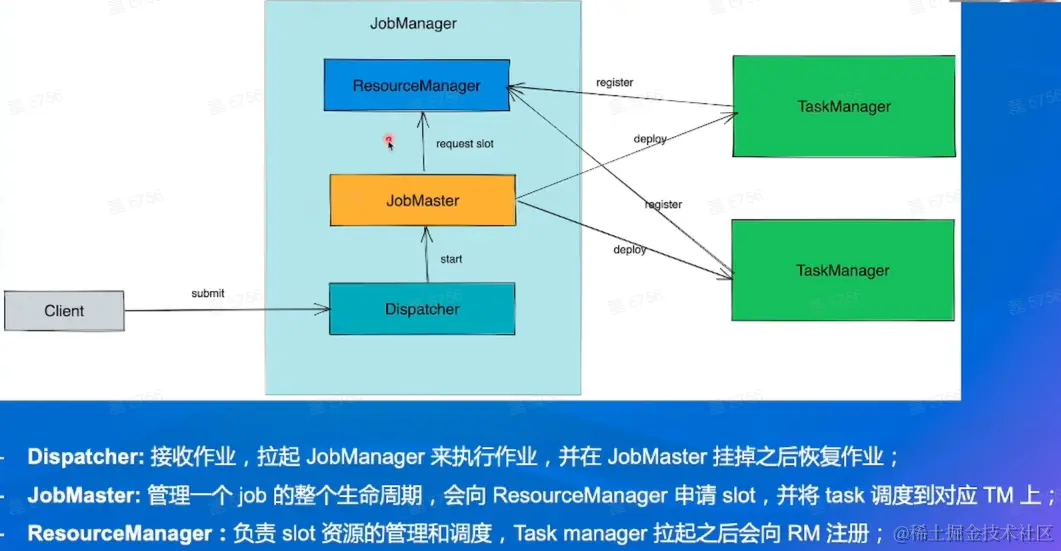

  • JobManager：负责申请资源，协调以及控制整个job的执行过程，具体包括，调度任务、处理checkpoint、容错等等。

  • TaskManager：负责执行一个DataFlow Graph的各个task以及data streams的buffer和数据交换。TaskManager运行在不同节点上的JVM进程，负责接收并执行JobManager发送的task,并且与JobManager通信，反馈任务状态信息，如果说JobManager是master的话，那么TaskManager就是worker用于执行任务。每个TaskManager像是一个容器，包含一个或者多个Slot。

  • Slot：Slot是TaskManager资源粒度的划分，每个Slot都有自己独立的内存。所有Slot平均分配TaskManager的内存，值得注意的是，Slot仅划分内存，不涉及CPU的划分，即CPU是共享使用。每个Slot可以运行多个task。Slot的个数就代表了一个程序的最高并行度。

  • Task：Task是在operators的subtask进行链化之后形成的，具体Flink job中有多少task和operator的并行度和链化的策略有关。

  • SubTask：因为Flink是分布式部署的，程序中的每个算子，在实际执行中被分隔为一个或者多个subtask，运算符子任务(subtask)的数量是该特定运算符的并行度。数据流在算子之间流动，就对应到SubTask之间的数据传输。Flink允许同一个job中来自不同task的subtask可以共享同一个slot。每个slot可以执行一个并行的pipeline。可以将pipeline看作是多个subtask的组成的。


首先在，在client端进行业务信息提交，提交给JM，JM将DAG信息转化为一个物理执行图分发到对应的节点执行。


2.3 Flink作业示例

为了更加高效的分布式执行，Flink会尽可能地将不同的operator链接在一起形成Task。

2.3 Flink如何做到流批一体


为什么需要流批一体？

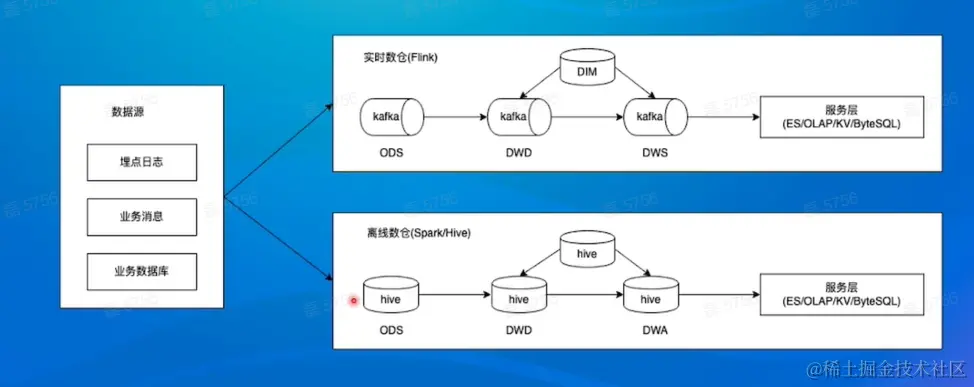

  • 一些业务场景，除了实时的数据统计需求，为了确认运营或产品的效果，用户同时还需要和历史数据做比较，比如，抖音一些直播数据的统计；


这种架构有一些痛点：

  • 人力成本比较高：批、流两套系统，相同逻辑需要开发两遍；
  • 数据链路冗余：本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；
  • 数据口径不一致：两套系统、两套算子、两套 UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰。

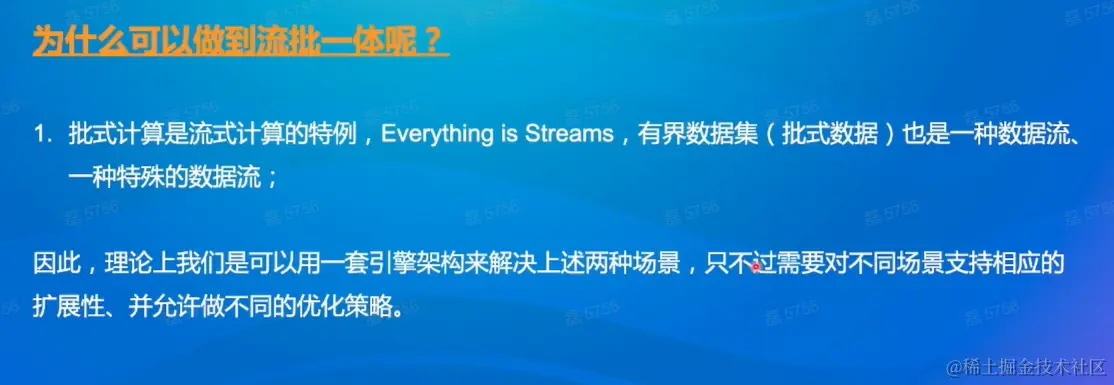

为什么可以做流批一体？

  • 批式数据是一种有节数据集，记作A；流式数据是一种无界限数据集，记作B；根据假设，A属于B,是否可以用B表示A? A=B−A−A = B - A^{-}


流批一体的挑战

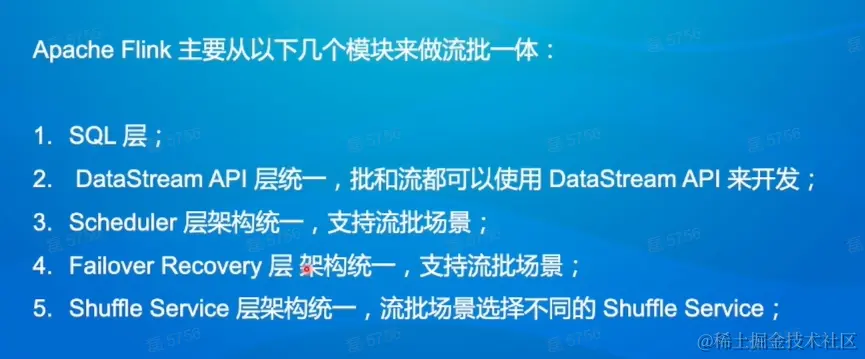

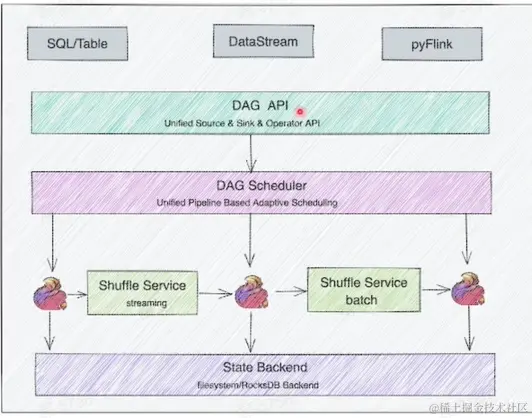

Flink如何做流批一体


流批一体的Scheduler层

1.12版本前，Flink支持两种调度：

eager：要调度一个作业，必须要作业的所需要的全部资源就绪
lazy：先调度DAG上游，释放掉上游使用的资源用来调度下游

流批一体的Shuffle Service层

pipeline region：根据做task之间的数据交换是否是blocking模式来划分 其中blockong：人物之间数据不是立即传递，中间会进行存储磁盘。

shuffle：在分布式计算中，用来连接上下哟数据交互的过程

针对不同的分布式计算框架，Shuffle通常由几种不同的实现

流和批的Shuffle之间也有差异

Flink架构优化

要支持OLAP场景，需要哪些优化

内容概述：

1.流/批/OLAP业务场景概述

2.为什么三种场景可以用一套引擎来解决

3.Flink 如何支持 OLAP 场景

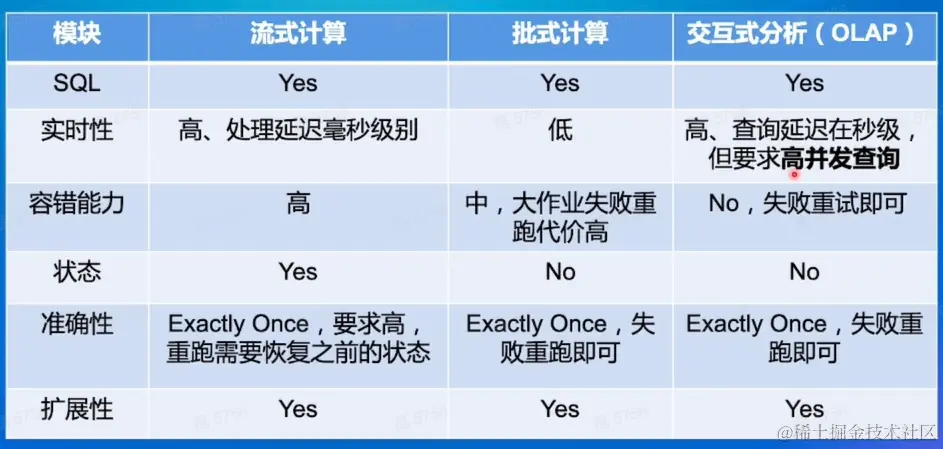

1.流/批/OLAP业务场景概述

OLAP 交互式分析


2.为什么三种场景可以用一套引擎来解决

OLAP计算是一种特殊的批式计算

3.Flink 如何支持 OLAP 场景

OLAP场景需求：高并发的支持，极致处理性能。

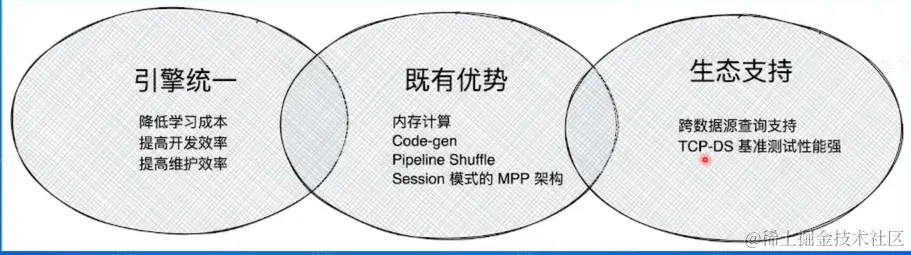

  • Flink做OLAP有优势

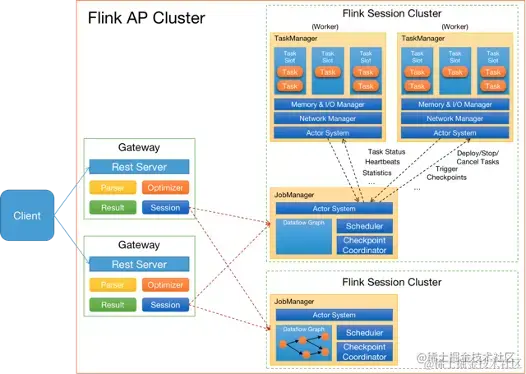

  • Flink OLAP 架构现状

    • Client：提交 SQL Query；

    • Gateway：接收 Client 提交的 SQL Query，对 SQL 进行语法解析和查询优化，生成 Flink 作业执行计划，提交给 Session 集群；

    • Session Cluster：执行作业调度及计算，并返回结果。

      • JobManager 管理作业的执行，在接收到 Gateway 提交过来的作业逻辑执行计划后，将逻辑执行计划转换为物理执行计划，为每个物理计算任务分配资源，将每个计算任务分发给不同的 TaskManager 执行，同时管理作业以及每个计算任务执行状态；
      • TaskManager执行具体的计算任务，采用线程模型，为每个计算任务创建计算线程，根据计算任务的上下游数据依赖关系跟上游计算任务建立/复用网络连接，向上游计算任务发送数据请求，并处理上游分发给它的数据。

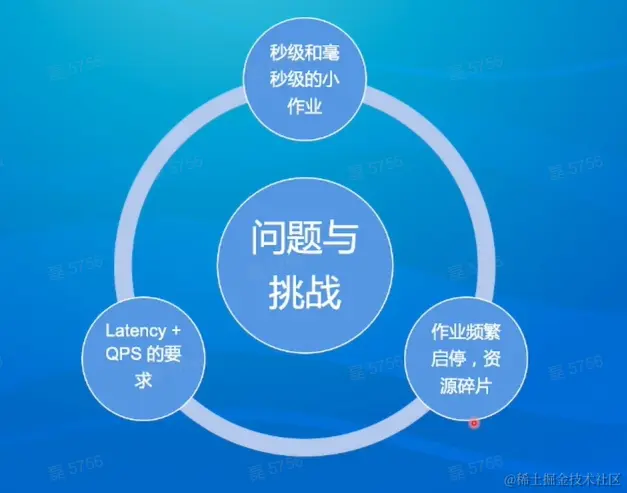

  • Flink做OLAP的挑战


  • 字节Flink OLAP 实践

场景应用主要在HTAP场景

总结

1.学习了Flink的概念，Flink的整体架构：包括分层架构和总体架构，以及基本流程，从client接受任务信息，通过JM将DAG转化为物理执行图传递给TM具体执行任务。

2.了解了批式计算和流式计算相关概念，了解了流批一体的重要性。

3.学习了Flink的架构优化，包括流批一体，支持OALP
