这是我参与「第四届青训营」笔记创作活动的第2天。

一、本次堂课笔记的内容

• Flink 概述
• Flink 整体架构

二、知识点小结

1.Flink 概述

       Flink产生原因：传统的批式计算实时性较差，业内对于数据的实时性有了更高的要求，比如业务监控、金融风险监测、抖音的实时推荐等，而Flink的流式计算的实时性则可以满足这一要求。

1.1计算架构发展史

graph LR
A(传统) -->  B(Hadoop)
B -->  C(Spark)
C -->  D(Flink)

各阶段特点

传统：单机模式、黑箱使用。

Hadoop：分布式、离线计算、Map-Reduce。

Spark：批处理、流处理、内存迭代计算，逐渐取代了Map-Reduce。

Flink：流计算、实时、流批一体。

2.Flink 整体架构

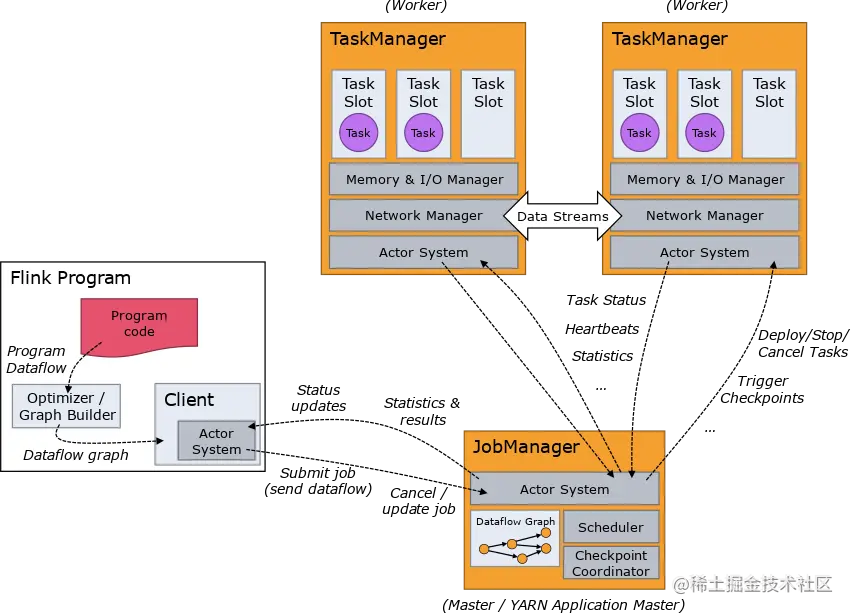

       Flink集群，主要包括两个核心组件：JM(JobManager)和TM(TaskManager)。

图源：Flink Architecture

       在执行过程中，Client端会将Program code中用户的代码经过处理会转换一个抽象的逻辑执行图(DAG图)并提交给JM，JM将其转化为具体的物理执行图，此外，JM还会根据物理执行图对应的任务调度把对应的task交给TM的Task Slot中去执行。

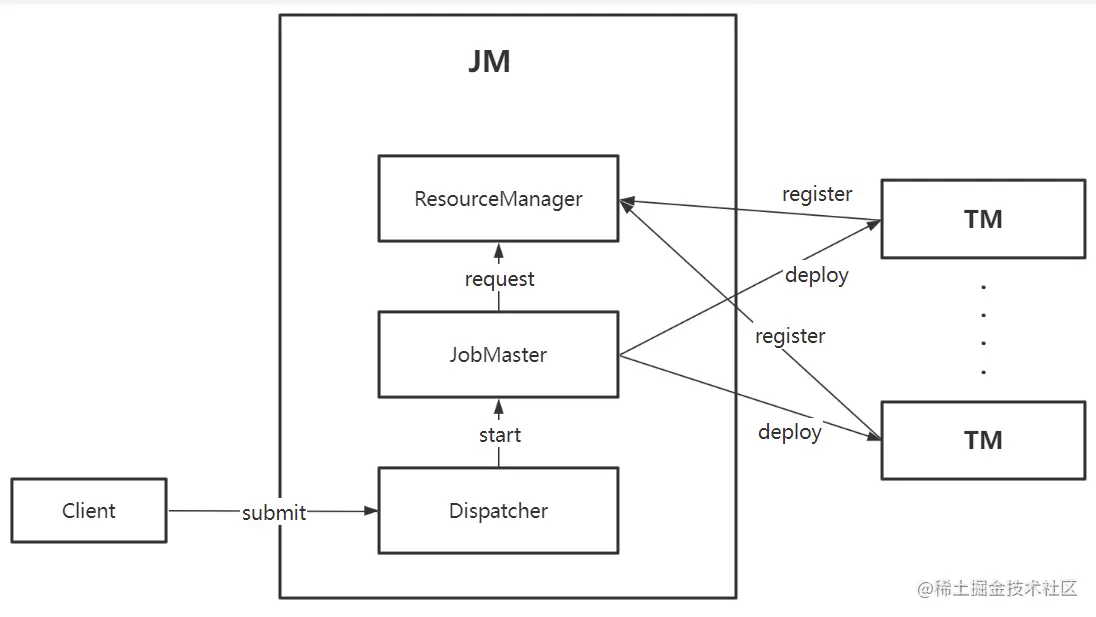

具体JM的执行步骤

JM中有着三个核心组件：Dispatcher、JobMaster、ResourceManager。

图源：青训营课堂

       由Dispatcher接收Client提交的作业后，Dispatcher会通知JobMaster向ResourceManager申请资源，ResourceManager会调用k8s或yarn的API拉起一些TM资源，资源拉起后向ResourceManager注册，ResourceManager收到注册信息后会把该资源分配到JobMaster，JobMaster拿到资源后再把作业交给TM在其slot中执行。

关于TM

       每个TM是一个进程，每个TM中用户可以定义若干个Task Slot，每个Task Slot就相当于一个线程，在TM里每个Slot中的cpu、内存等资源没有严格的隔离。

三、总结

       通过本次课程，我了解到了Flink的架构以及在运行时其内部各组件的执行步骤。也了解到传统实时数仓、离线数仓的架构对于流处理以及批处理有着两套的系统，存在很大的缺陷，而Flink引擎架构可以做到流批一体处理，数据源导入到Kafka中，经过Flink Stream预处理将同样的一份数据同步到Hive仓库，仓库中的数据经过Flink Batch来进行离线处理，Flink Stream来进行实时处理，这样可以实现数据同源以及计算同源，使用同一套引擎，从而可以简化开发运维的成本。
