流/批/OLAP一体的Flink计算引擎介绍

一. Flink概述

1.1 Apache Flink的诞生背景

大数据（Big Data）：指无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合。

  • 海量化
  • 多样化
  • 快速化
  • 价值化

大数据计算架构的发展历史：

  • 史前阶段~2006
    • 传统数仓
    • Oracle
    • 单机
    • 黑箱使用
  • Hadoop
    • 分布式
    • Map-Reduce
    • 离线计算
  • Spark
    • 批处理
    • 流处理
    • SQL高阶API
    • 内存迭代计算
  • Flink
    • 流计算
    • 实时、更快
    • 流批一体
    • Streaming/Batch SQL

1.2 Flink为什么脱颖而出

流式计算框架对比： image.png

二. Flink整体框架

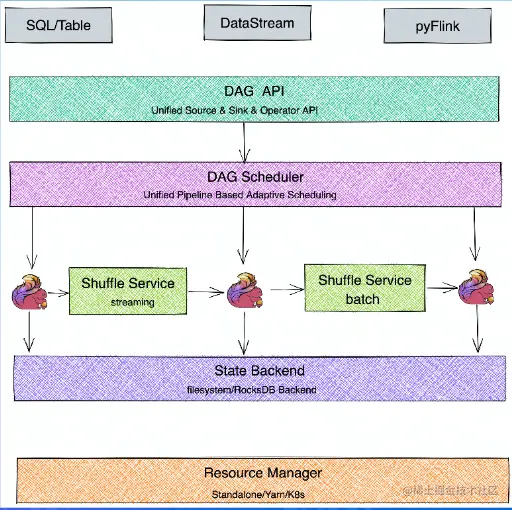

2.1 Flink分层框架


  1. SDK层：Flink的三类SDK,SQL/Table、DataStream(Java)、pyFlink(Python)；
  2. 执行引擎层（Runtime层）：提供了统一的DAG，用来描述数据处理的pipeline ，不管是流还是批，都会转化为DAG图 ，调度层（Scheduler） 再把DAG转化成分布式环境下的Task，Task之间通过 Shuffle 传输数据；
  3. 状态存储层：负责存储算子的状态信息；
  4. 资源调度层：目前Flink支持部署多种环境（Yarn，K8s）

2.2 Flink总体架构

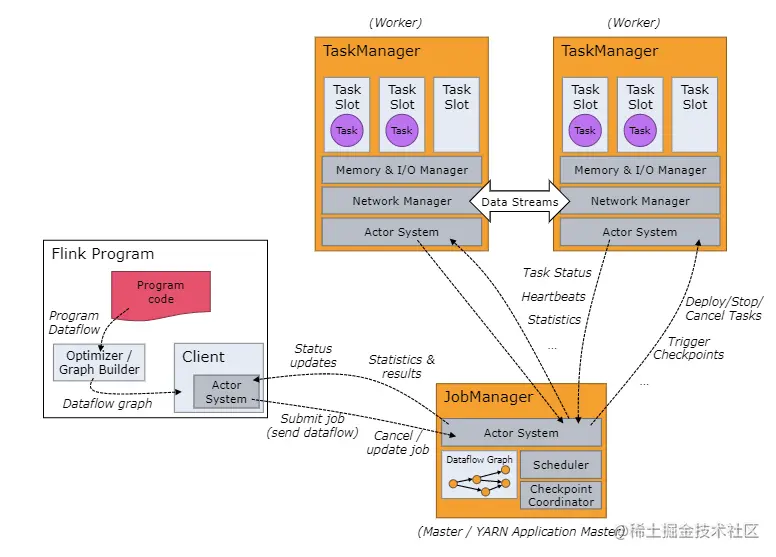

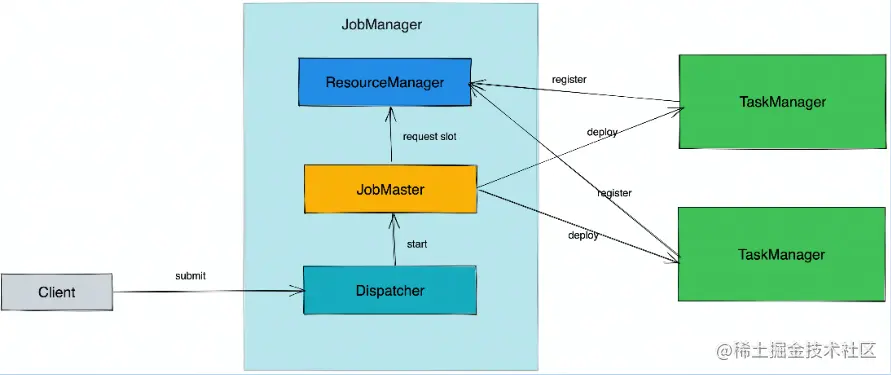

image.png 一个Flink集群，主要包含以下两个核心部件：

  • JobManager（JM）：负责整个任务的协调工作
    • 调度task
    • 出发协调task做Checkpoint
    • 协调容错恢复等
  • TaskManager（TM）：负责执行一个DataFlow Graph的各个task以及data streams的buffer和数据交换

2.2.1 JobManager职责


  • Dispatcher：接受作业，拉起JobManager来执行作业，并在JobMaster挂掉后恢复作业
  • JobMaster：管理一个job的整个生命周期，会向ResourceManager申请slot，并将task调度到对应的TM上
  • ResourceManager：负责slot资源的管理和调度，TaskManager拉起会后向RM注册

2.3 Flink作业示例（WordCount）

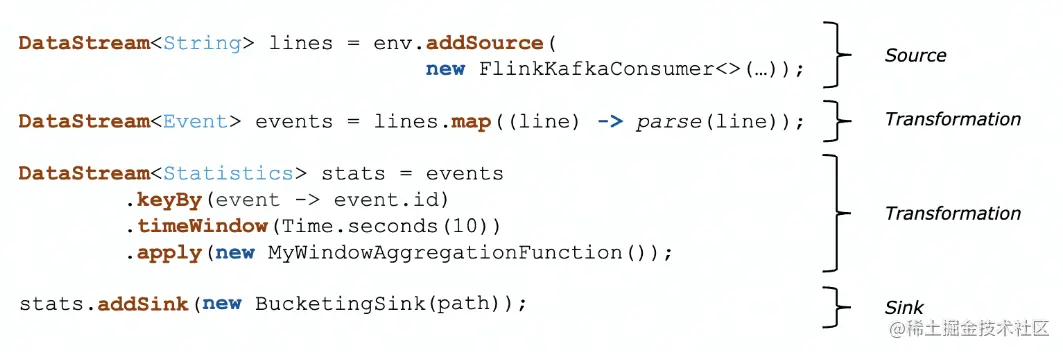

从Kafka中读取一个实时数据流，每10s统计一次单词出现次数，DataStream实现代码如下： image.png

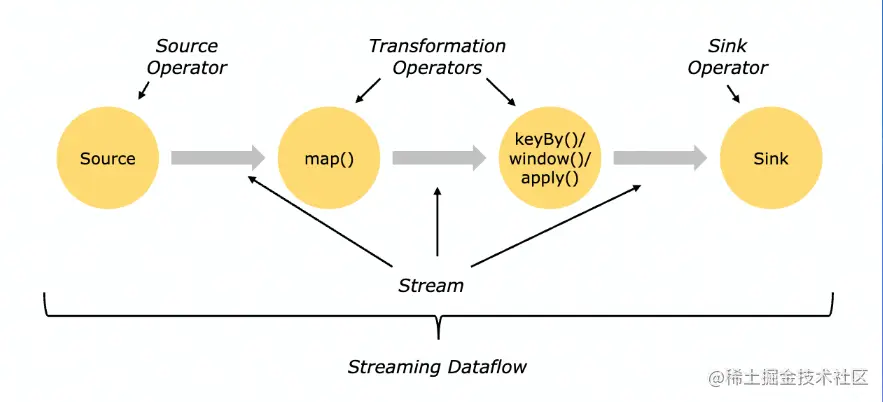

  • 业务逻辑转换为一个Streaming DataFlow Graph（即DAG，有向无环图） image.png

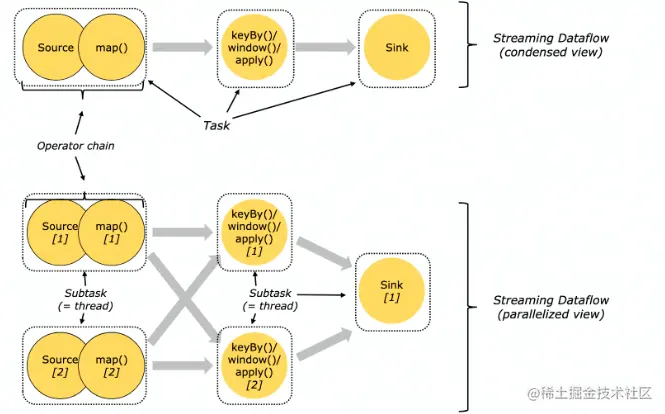

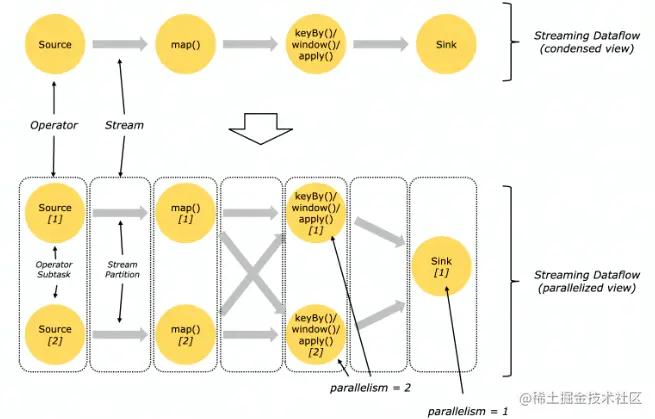

  • 假设sink算子的并发为1，其余算子并发为2，上面的Streaming DataFlow Graph转为Parallel DataFlow（内部叫Execution Graph） image.png
  • Flink会进行operation chain，将一些算子链接形成一个一个Task，这样每个Task可以在一个线程里执行，减少切换线程的工序。
    • 如上图中Source1对map1直接进行数据传输，one2one，这样可以将他们放在一起，变成顺序执行；
    • 而map到下一步的window是不确定的，因为要通过keyBy（）的哈希进行确定属于哪一个window image.png

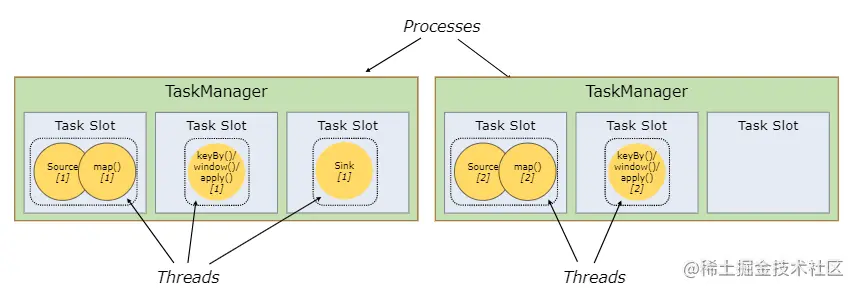

  • 最后将上面的task调度到具体的TM中的slot中执行，一个slot只能运行同一个Task的subTask。
    • slot是单独的threads执行，内存未严格隔离 image.png

2.4 Flink如何做到流批一体化

2.4.1 为什么要流批一体化

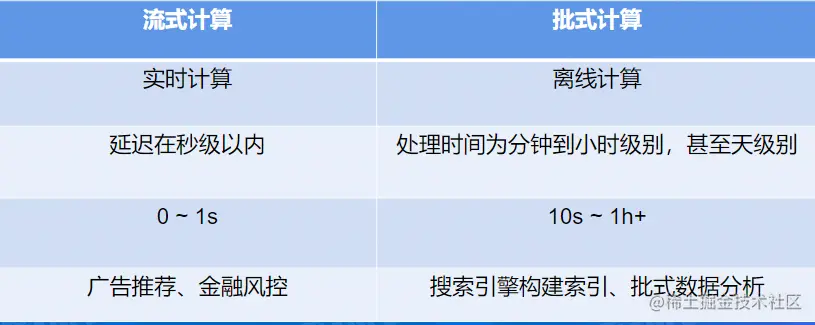

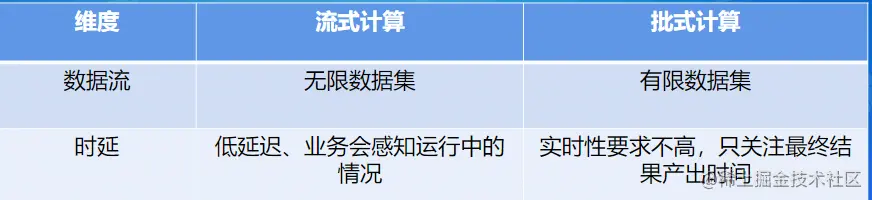

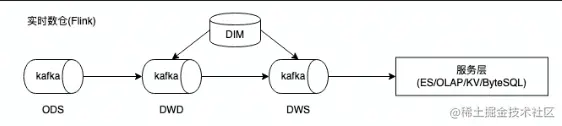

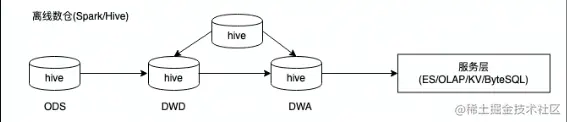

流和批业务的特点： image.png 批式计算相对于流式计算核心的区别： image.png 若是不流批一体化，对于同一应用（如抖音）的不同业务场景（流业务，批业务）需要构建两套系统： image.png image.png 上述架构通点：

  • 人力成本高：批、流两套系统，相同逻辑需要开发两遍；
  • 数据链路冗余：本身计算内容一致，但两条链路，同样的逻辑要运算两遍，产生一定的资源浪费；
  • 数据口径不一致：两套系统产生不同程度的误差；

2.4.2 Flink如何做到流批一体化

image.png 批计算是流计算的特例，Everything is Streams，有界数据（批式数据）也是一种（特殊的）数据流，一个无边界数据流可以按照时间（如1s）切段成一个个有边界的数据集。

这是Flink支持流批一体的基础，可以用一套引擎解决两种场景，对不同场景支持不同扩展性、实现不同优化策略。并且Flink在流批一体的基础上，从上面的API到底层的处理机制都是统一的，是真正意义上的流批一体。

Flink通过以下模块来做流批一体：

  • SQL层
  • DataStream API层统一，流和批都可以开发
  • Scheduler层架构统一，支持流批场景
  • Failover Recovery层架构统一，支持流批场景
  • Shuffle Service层架构统一，流批场景选择不同shuffle service

2.4.3 流批一体的Scheduler层

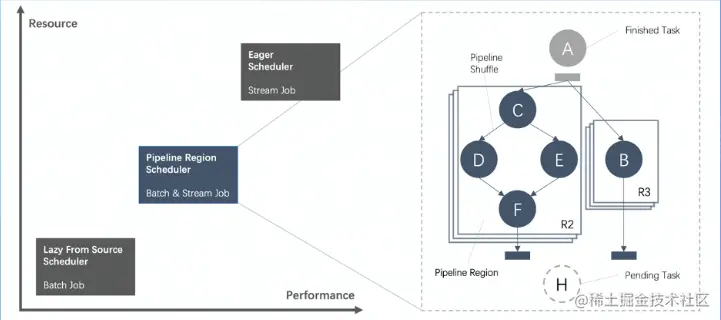

主要负责将作业的DAG转化为在分布式环境中可执行的task image.png

Flink1.12以前的版本中，支持以下两种调度方式：

  • EAGER模式：申请一个作业所需要的全部资源，然后同时调度这个作业的全部Task，所有Task之间采取pipeline进行通信 （Stream作业场景）

    • 需要所有task所需的资源全部调度才能进行

  • LAZY模式：先调度上游，等待上游产生数据或结束后再调度下游，类似Spark的Stage （Batch作业场景）

    • 最小调度一个task即可，集群拥有1个slot就能运行

由Pipeline的数据交换方式连接的Task构成为一个 Pipeline Region ，本质上流批作业都按照 pipeline region粒度 来申请资源和调度任务

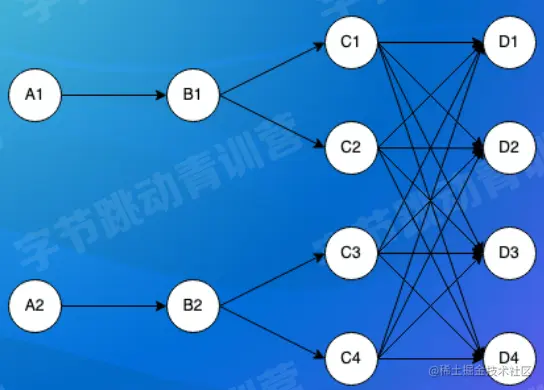

  • ALL_ENDGES_BLOCKING：（批处理）所有Task之间的数据交换都是BLOCKING模式，数据非实时传输，需要落盘（写到disk或数据库里） （12个Pipeline Region）

  • ALL_EDGES_PIPELINED：（流处理）所有Task都是pipeline模式，数据产出全部直接发给下游，不做落盘（直接传输） （1个Pipeline Region）

2.4.4 流批一体的Shuffle Service层

  • shuffle：在分布式计算中，用来连接上下游数据交互的过程。 实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为shuffle。

  • shuffle的不同实现：

    • 基于文件的Pull Based Shuffle
      • 有较高的容错性和稳定性，适合大规模的批处理作业
    • 基于Pipeline的Push Based Shuffle
      • 低延迟和高性能，但是shuffle数据没有保存下来，如果是batch任务的话，就需要进行重跑恢复

  • 流和批shuffle之间的差异：

    • 数据的生命周期：流shuffle数据与task绑定，批shuffle数据与task解耦
    • 据存储介质：流生命周期短，为实时性经常存储在内存；批数据量大容错高，存储磁盘
    • 部署方式：流服务计算节点部署在一起，节省网络开销，减少latency；批作业不同

  • Flink对流和批提供 streaming 和 batch 两种类型的shuffle

    • 在streaming/OLAP场景：为了性能，通常使用基于Pipeline的Shuffle模式

    • 在batch场景：Blocking的shuffle模式

      为了统一在这两种模式下的shuffle架构，Flink实现了一个Pluggable的Shuffle Service框架，抽象出一些公共模块

  • Shuffle Service

    • Netty shuffle service：既支持pipeline也支持blocking，Flink默认的Shuffle Service策略
    • Remote shuffle service：既支持pipeline也支持blocking，不过pipeline会性能下降，主要用在batch的blocking场景

三. Flink架构优化

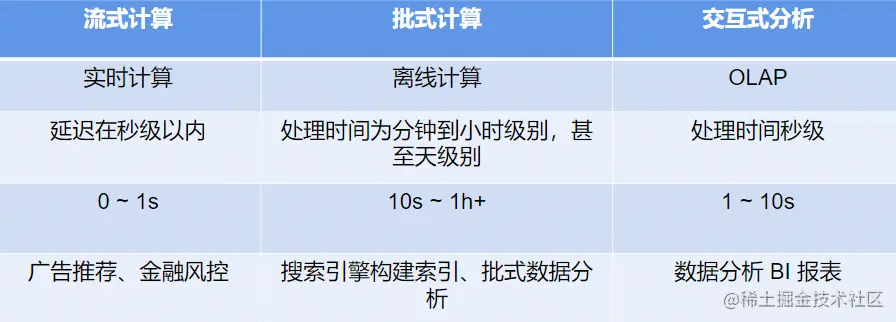

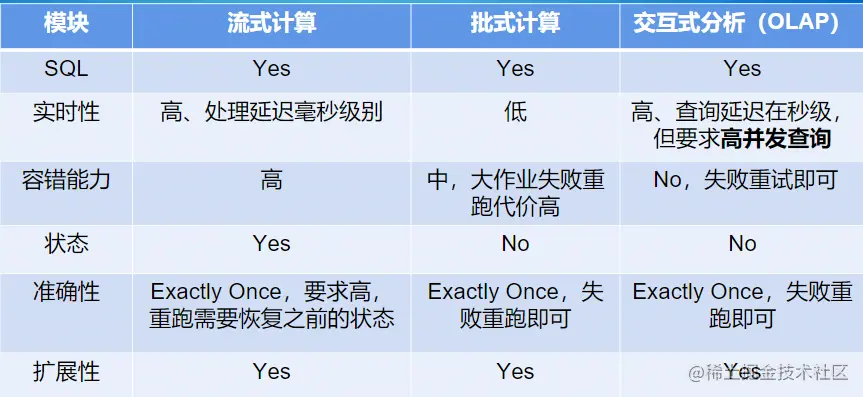

3.1 流/批/OLAP业务场景对比

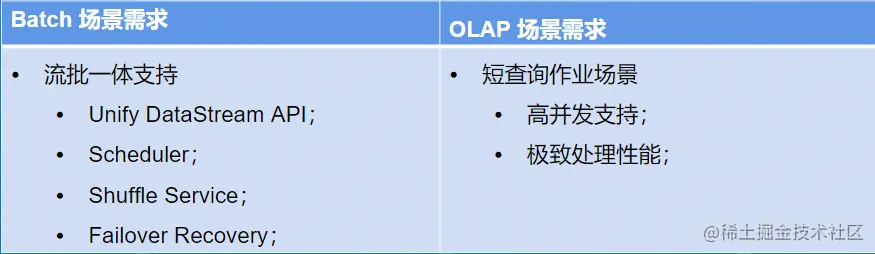

image.png image.png

3.2 为什么三种业务场景可以用一套引擎解决

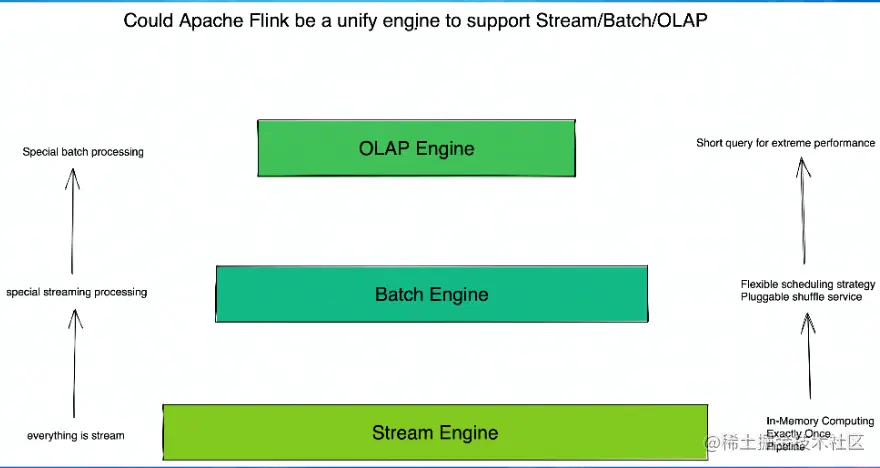

image.png 批是流的特例，OLAP是批的特例，对并发和实时性要求更高，其他情况与批没有区别 image.png

3.3 Flink如何支持OLAP

  • Flink做OLAP的优势

    • 引擎统一：降低学习成本提高开发与维护效率
    • 既有优势：内存计算、code-gen、pipeline shuffle、session
    • 生态支持：跨数据源查询支持、TCP-DS基准测试性能强

  • OLAP场景的挑战

    • 秒级、毫秒级小作业：并行性高
    • 作业频繁启停，资源碎片：磁盘开销
    • Latency+QPS要求

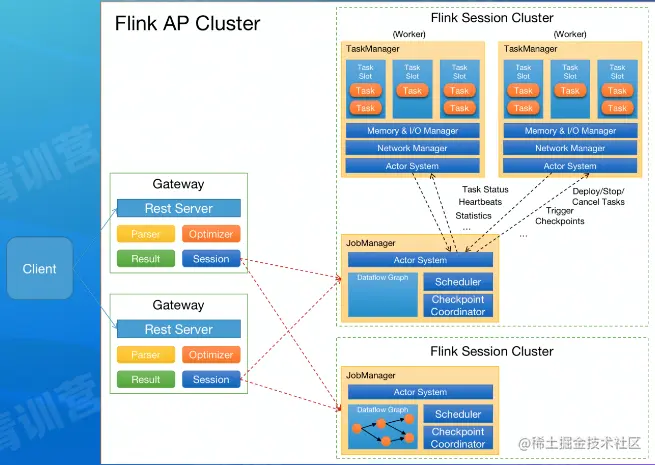

  • OLAP架构现状 image.png

    • Client：提交SQL Query；
    • Gateway：接受Client提交的SQL Query，对SQL进行语法解析和查询优化，生成Flink作业执行计划，提交给Session集群；
    • Session Cluster：执行作业调度及计算并返回结果

  • Flink在OLAP架构的问题和设想

    • 功能与架构模块：
      • JobManager与ResourceManager在一个进程内启动，无法对JobManager进行扩展
      • Gateway与Flink Session Cluster相互独立，无法统一进行管理 （SQL解析优化管理）
    • 作业管理与部署模块：
      • JobManager处理调度作业时负责功能多，但作业处理时间长，占用过多内存；（高并发占用过多）
      • TaskManager部署计算任务时，初始化部分耗时严重，消耗大量CPU；
    • 资源管理及计算任务调度：
      • 资源申请/释放流程链路长
      • slot作为资源管理单位，JM管理slot导致JM无法感知TM的资源分布，使得资源管理完全依赖于ResourceManager
    • 其他：
      • 作业心跳/failover机制不适合AP的秒级毫秒级计算
      • AP使用Batch算子计算，初始化比较耗时
