Android Relativelayout设置子元素之间间隔

weekend45
694 阅读2分钟

    RelativeLayout是Android的六大布局之一，也是我们常用的布局之一。RelativeLayout被称之为相对布局，相对布局的灵活性就在于它允许子元素指定它们相对于其父元素或兄弟元素的位置，这是实际布局中最常用的布局方式之一。

    它的灵活性很好，也正因为如此，它可以设置的属性也非常的多，本文主要是针对设置它的子元素相对于父元素或者兄弟元素之间的间隔，记录一下可能会用到的相关属性设置。

一、相对于父元素的位置属性设置

1、属性设置

相对于父元素的位置属性常用设置有：

//居中
android:layout_centerHrizontal="true" //水平居中
android:layout_centerVertical="true" //垂直居中
android:layout_centerInparent="true" //相对于父元素完全居中

//相对于父元素
android:layout_alignParentBottom="true" //贴紧父元素的下边缘
android:layout_alignParentLeft="true" //贴紧父元素的左边缘
android:layout_alignParentRight="true" //贴紧父元素的右边缘
android:layout_alignParentTop="true" //贴紧父元素的上边缘

2、示例

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:layout_margin="10dp"
    android:orientation="vertical">

    <!-- 相对于父布局左边缘位置 -->
    <Button
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignParentLeft="true"
        android:background="@color/colorPrimary"
        android:text="左上角"
        android:textColor="#FFFFFF" />

    <!-- 相对于父布局右边缘位置 -->
    <Button
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignParentRight="true"
        android:background="@color/colorPrimary"
        android:text="右上角"
        android:textColor="#FFFFFF" />

    <!-- 相对于父布局左下角位置 -->
    <Button
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignParentLeft="true"
        android:layout_alignParentBottom="true"
        android:background="@color/colorPrimary"
        android:text="左下角"
        android:textColor="#FFFFFF" />

    <!-- 相对父布局右下角位置 -->
    <Button
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignParentRight="true"
        android:layout_alignParentBottom="true"
        android:background="@color/colorPrimary"
        android:text="右下角"
        android:textColor="#FFFFFF" />

    <!-- 相对父布局中间居中位置 -->
    <Button
        android:id="@+id/center"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_centerInParent="true"
        android:background="@color/colorPrimary"
        android:text="中间居中"
        android:textColor="#FFFFFF" />

    <!-- 相对父布局垂直居中位置 -->
    <Button
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_centerVertical="true"
        android:background="@color/colorPrimary"
        android:text="垂直居中"
        android:textColor="#FFFFFF" />

    <!-- 相对父布局水平居中位置 -->
    <Button
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_centerHorizontal="true"
        android:background="@color/colorPrimary"
        android:text="水平居中"
        android:textColor="#FFFFFF" />

</RelativeLayout>

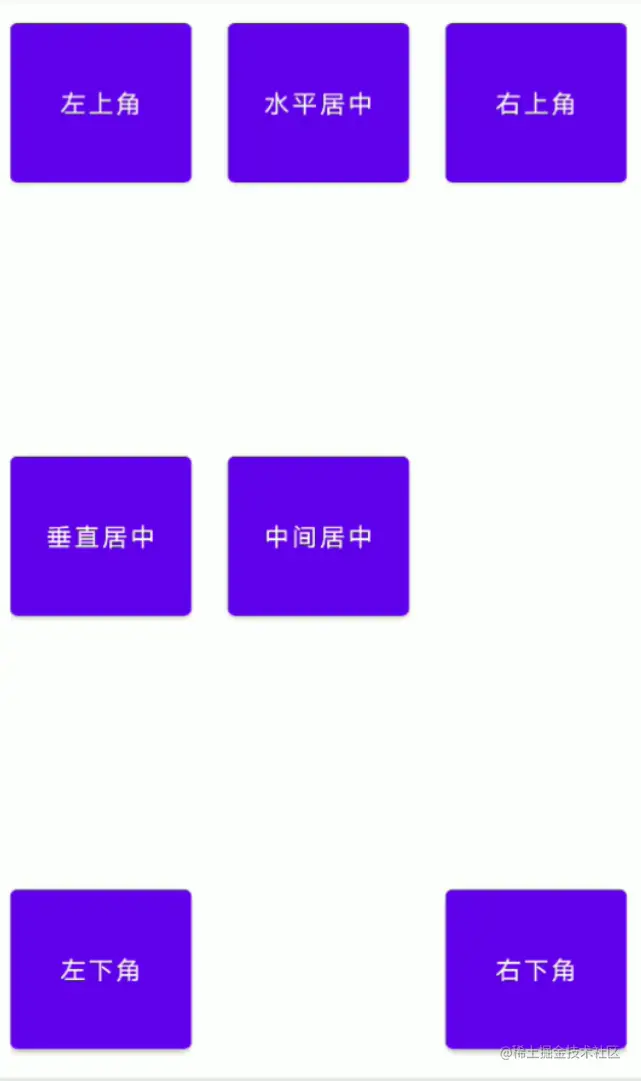

运行效果如下：

二、相对于兄弟元素的位置属性设置

1、属性设置

相对于兄弟元素的位置属性常用设置有：

//相对于给定ID控件
android:layout_below="@id/xxx" //在某元素的下方
android:layout_above="@id/xxx" //在某元素的的上方
android:layout_toLeftOf="@id/xxx" //在某元素的左边
android:layout_toRightOf="@id/xxx" //在某元素的右边

android:layout_alignTop="@id/xxx" //本元素的上边缘和某元素的的上边缘对齐
android:layout_alignLeft="@id/xxx" //本元素的左边缘和某元素的的左边缘对齐
android:layout_alignBottom="@id/xxx" //本元素的下边缘和某元素的的下边缘对齐
android:layout_alignRight="@id/xxx" //本元素的右边缘和某元素的的右边缘对齐

//指定移动像素
android:layout_marginBottom="30dp" //离某元素底边缘的距离
android:layout_marginLeft="30dp" //离某元素左边缘的距离
android:layout_marginRight="30dp" //离某元素右边缘的距离
android:layout_marginTop="30dp" //离某元素上边缘的距离

此外还有一些其他属性

//其它属性
android:gravity="center_horizontal|bottom"//设置内部子控件的显示位置，居中，上下左右都可以
android:layout_alignParentStart="true"//设置是否紧贴父布局开始的位置
android:layout_alignParentEnd="true"//设置是否紧贴父布局结束的位置
android:layout_toStartOf="@+id/xxx"//设置位于某个id控件的开始位置
android:layout_toEndOf="@+id/xxx"//设置位于某个id控件的结束位置
android:layout_alignStart="@+id/xxx"//设置和某个id的控件的开始位置位于一条线上
android:layout_alignEnd="@+id/xxx" //设置和某个id的控件的结束位置位于一条线上
android:layout_alignWithParentIfMissing="true"// 如果找不到其他子控件，就相对于父控件布局
android:ignoreGravity="@id/xxx"//传入子控件的id

2、示例

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:padding="10dp">

    <Button
        android:id="@+id/left_top"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_marginTop="10dp"
        android:background="@color/colorPrimary"
        android:text="程序员"
        android:textColor="#FFFFFF" />

    <!-- 本元素在left_top元素的右边 -->
    <Button
        android:id="@+id/right_top"
        android:layout_width="120dp"
        android:layout_height="60dp"
        android:layout_alignTop="@id/left_top"
        android:layout_marginLeft="10dp"
        android:layout_toRightOf="@+id/left_top"
        android:background="@color/colorPrimary"
        android:text="程序员鼓励师"
        android:textColor="#FFFFFF" />

    <Button
        android:id="@+id/left_bottom"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignParentRight="true"
        android:layout_alignParentBottom="true"
        android:layout_marginBottom="10dp"
        android:background="@color/colorPrimary"
        android:text="程序员"
        android:textColor="#FFFFFF" />

    <!-- 本元素在left_bottom元素的左边 -->
    <Button
        android:layout_width="120dp"
        android:layout_height="60dp"
        android:layout_alignTop="@id/left_bottom"
        android:layout_marginRight="10dp"
        android:layout_toLeftOf="@id/left_bottom"
        android:background="@color/colorPrimary"
        android:text="UI设计师"
        android:textColor="#FFFFFF" />

    <!-- 中间居中 -->
    <Button
        android:id="@+id/center"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_centerInParent="true"
        android:background="@color/colorPrimary"
        android:text="中间"
        android:textColor="#FFFFFF" />

    <!-- 本元素在center元素的上方 -->
    <Button
        android:id="@+id/top"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_above="@id/center"
        android:layout_alignLeft="@id/center"
        android:layout_marginBottom="10dp"
        android:background="@color/colorPrimary"
        android:text="上"
        android:textColor="#FFFFFF" />

    <!-- 本元素在center元素的下方 -->
    <Button
        android:id="@+id/buttom"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_below="@id/center"
        android:layout_centerInParent="true"
        android:layout_marginTop="10dp"
        android:background="@color/colorPrimary"
        android:text="下"
        android:textColor="#FFFFFF" />

    <!-- 本元素在center元素的左方 -->
    <Button
        android:id="@+id/left"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignTop="@id/center"
        android:layout_marginRight="10dp"
        android:layout_toLeftOf="@id/center"
        android:background="@color/colorPrimary"
        android:text="左"
        android:textColor="#FFFFFF" />

    <!-- 本元素在center元素的右方 -->
    <Button
        android:id="@+id/right"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:layout_alignTop="@id/center"
        android:layout_marginLeft="10dp"
        android:layout_toRightOf="@id/center"
        android:background="@color/colorPrimary"
        android:text="右"
        android:textColor="#FFFFFF" />

</RelativeLayout>

运行效果如下：

    总结：相对布局在元素的摆放上更加灵活和随心所欲，一些比较复杂的页面布局可以考虑采用它来做。
