Buffer Pool

Buffer Pool就是一块用于缓存MySQL磁盘数据的内存空间。

Buffer Pool避免每个SQL操作直接io操作，通过批量操作从而提高效率。

redo log

redo log解决MySQL服务器宕机导致Buffer Pool数据丢失的问题。如果出现宕机后启动可以根据redo log重新恢复。

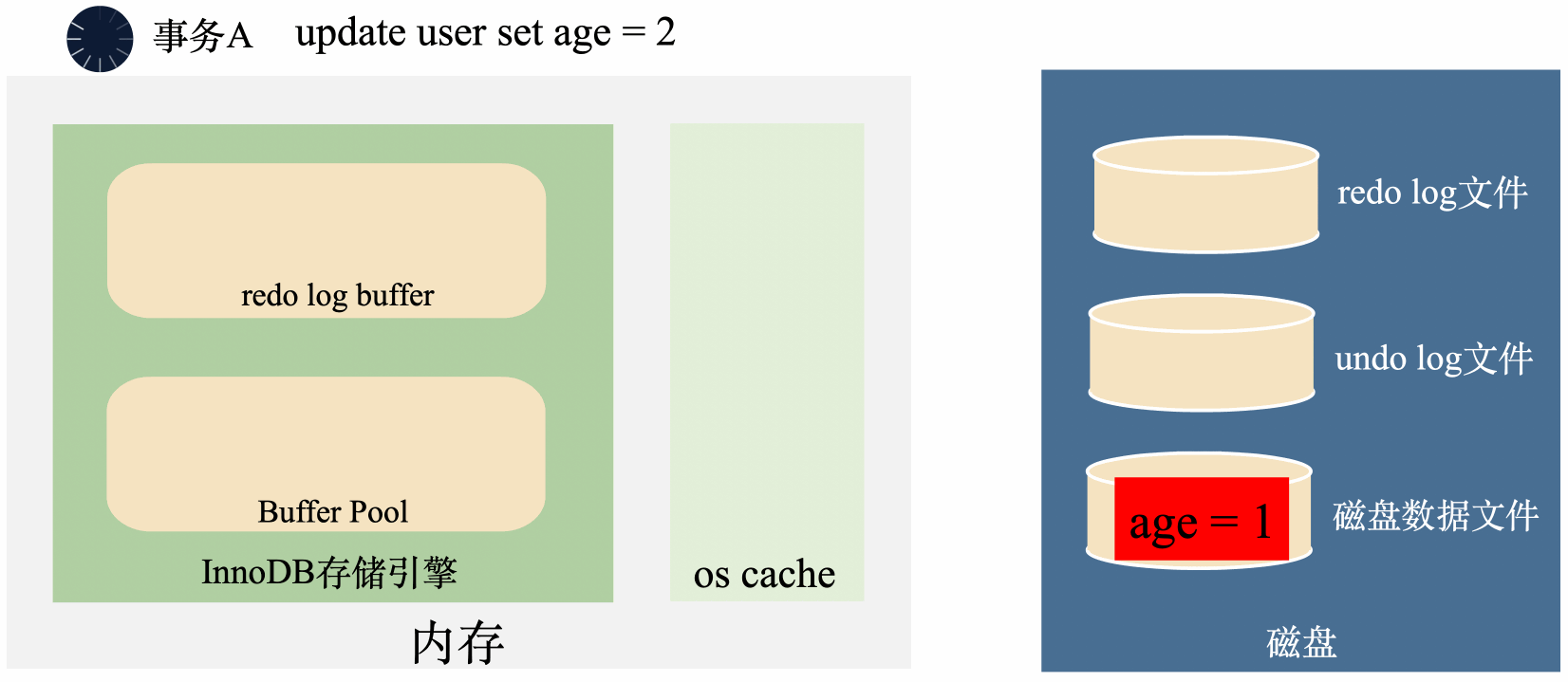

过程如下：

redo log是磁盘顺序写，数据刷盘是磁盘随机写。

预写式日志：先预写日志后面再将数据刷盘的机制。

redo log buffer

redo log的刷盘机制由参数innodb_flush_log_at_trx_commit控制。 落盘/刷盘机制：

1. innodb_flush_log_at_trx_commit = 1：实时写（os cache），实时刷(os cache -> 磁盘)。【这种策略会在每次事务提交之前，每次都会将数据从redo log刷到磁盘中去，理论上只要磁盘不出问题，数据就不会丢失。】
2. innodb_flush_log_at_trx_commit = 0：延迟写，延迟刷。【这种策略在事务提交时，只会把数据写到redo log buffer中，然后让后台线程定时去将redo log buffer里面的数据刷到磁盘。这种策略是最高效的，但是我们都知道，定时任务是有间隙的，但是如果事务提交后，后台线程没来得及将redo log刷到磁盘，这个时候不管是MySQL进程挂了还是操作系统挂了，这一部分数据都会丢失。】

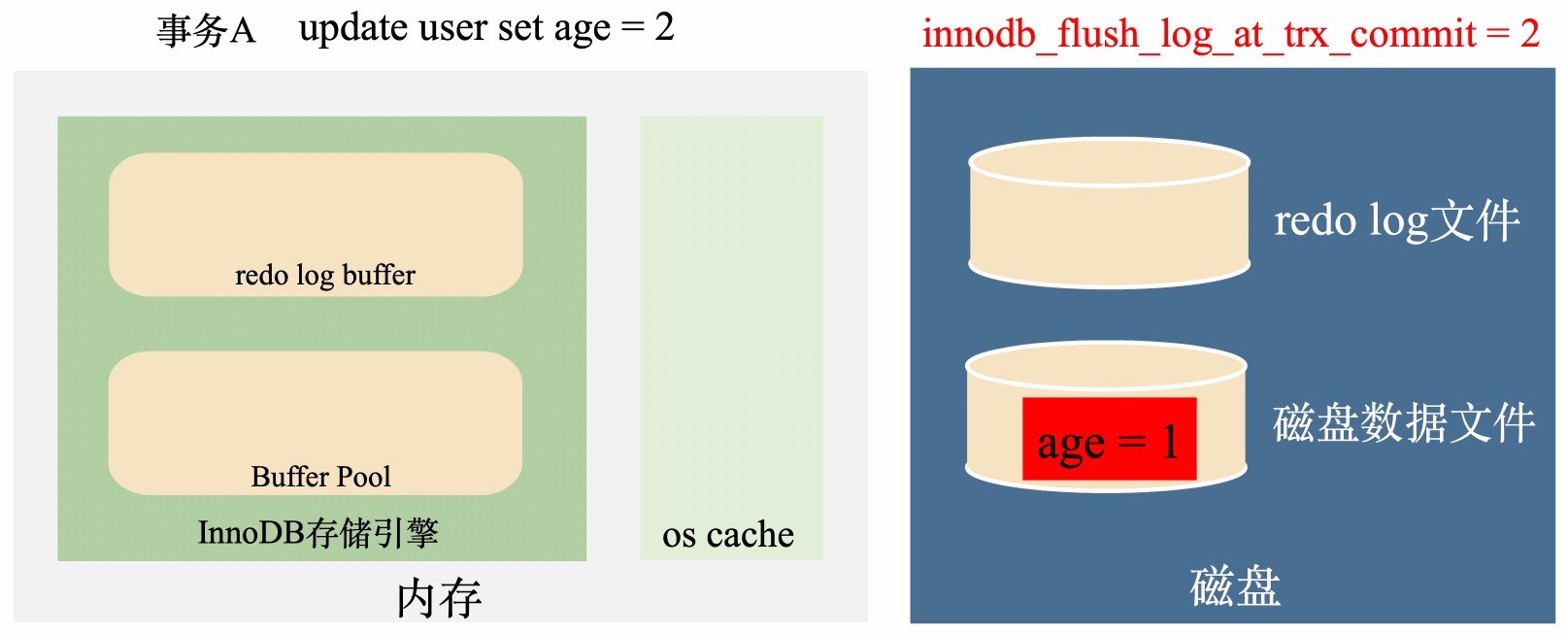

3. innodb_flush_log_at_trx_commit = 2：实时写，延迟刷。【这种策略在事务提交之前会把redo log写到os cache中，但并不会实时地将redo log刷到磁盘，而是会每秒执行一次刷新磁盘操作。这种情况下如果MySQL进程挂了，操作系统没挂的话，操作系统还是会将os cache刷到磁盘，数据不会丢失，如下图：】

所以，这种redo log刷盘策略是上面两种策略的折中策略，效率比较高，丢失数据的风险比较低，绝大多情况下都推荐这种策略。

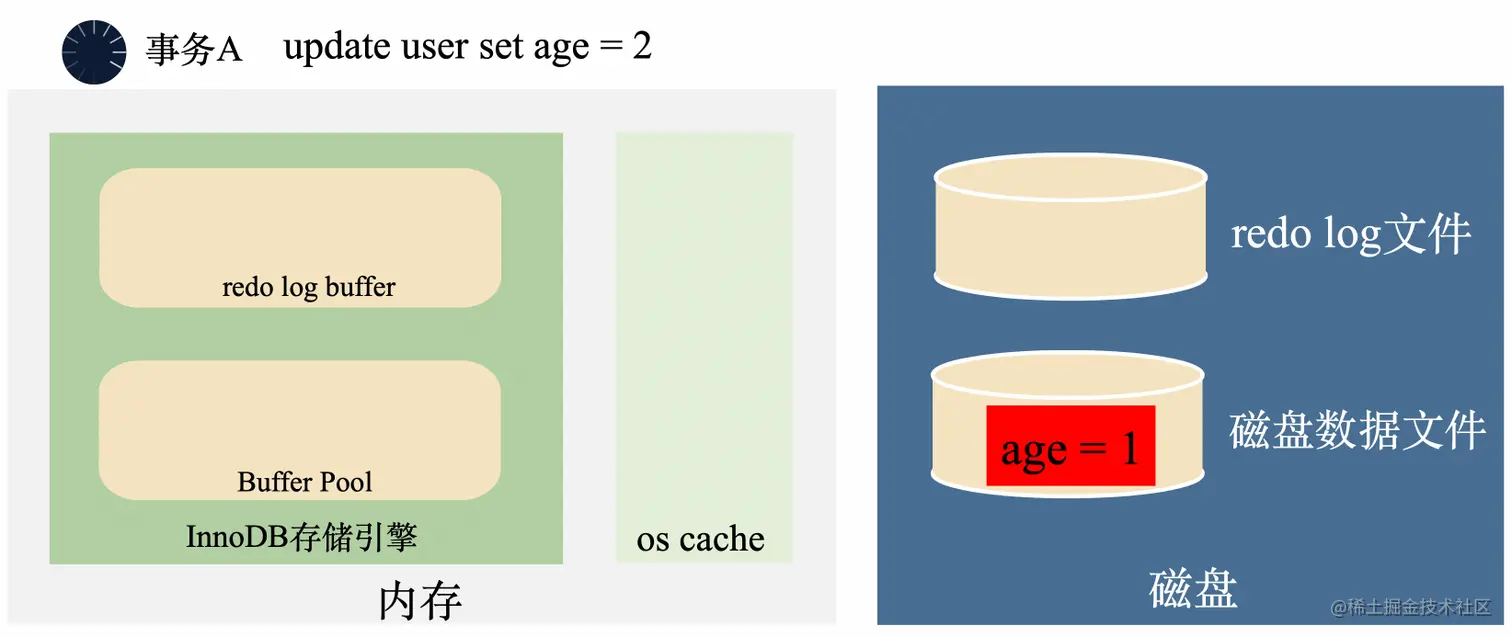

回滚 - undo log

InnoDB是支持事务的，而事务是可以回滚的。

假如一个事务将age=1修改成了age=2，在事务还没有提交的时候，后台线程已经将age=2刷入了磁盘。这个时候，不管是内存还是磁盘上，age都变成了2，如果事务要回滚，找不到修改之前的age=1，无法回滚了。

binlog

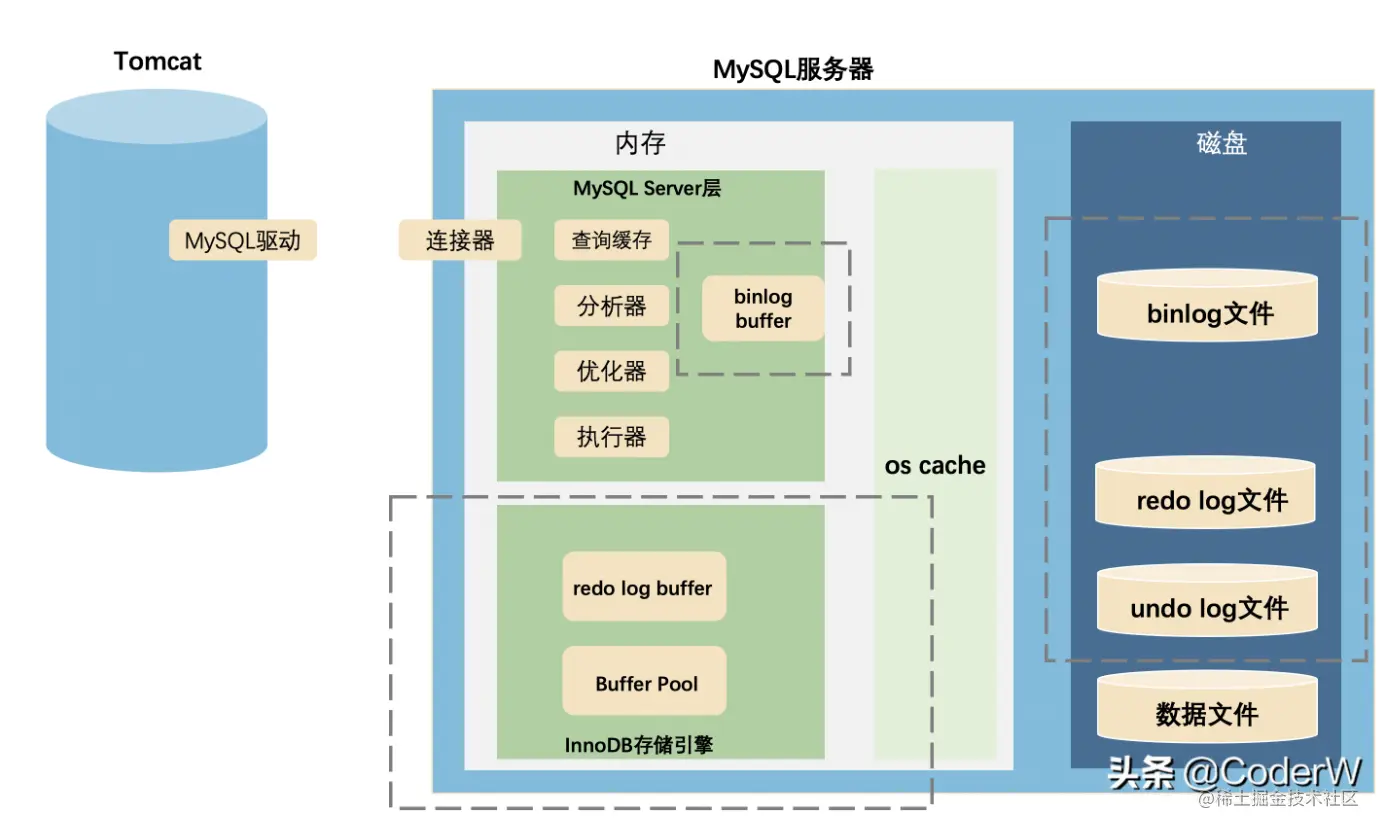

记录过程是先写Binlog Buffer，然后通过刷盘时机，控制刷入OS Buffer，控制fsync()进行写入Binlog File日记磁盘的过程。

binlog以追加方式记录修改之后的数据，用于归档。 和redo log日志类似，binlog也有着自己的刷盘策略，通过sync_binlog参数控制：

• sync_binlog = 0 ：每次提交事务前将binlog写入os cache，由操作系统控制什么时候刷到磁盘。
• sync_binlog =1 ：采用同步写磁盘的方式来写binlog，不使用os cache来写binlog。
• sync_binlog = N ：当每进行n次事务提交之后，调用一次fsync将os cache中的binlog强制刷到磁盘。

刷盘时机

对于Binlog，MySQL是通过参数sync_binlog参数来控制刷盘时机，取值是0、1和N三种值。简单理解为刷盘时机控制的是数据从 buffer区 -> os cache -> 磁盘。

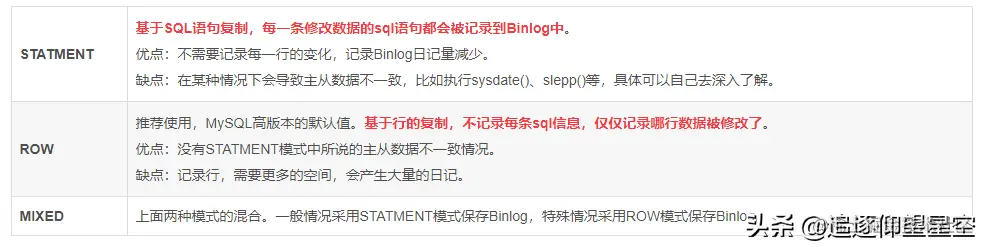

Binlog 记录格式

作用

• 主从复制场景：在Master主端开启Binlog，将Binlog发生到各个Slave从端，Slave从端重放Binlog从而达到主从数据一致。
• 数据恢复场景：通过使用 mysqlbinlog 工具来恢复数据。

binlog & redo log 区别

• binlog是逻辑日志，记录的是对哪一个表的哪一行做了什么修改；redo log是物理日志，记录的是对哪个数据页中的哪个记录做了什么修改，如果你还不了解数据页，你可以理解成对磁盘上的哪个数据做了修改。
• binlog是追加写；redo log是循环写，日志文件有固定大小，会覆盖之前的数据。
• binlog是Server层的日志；redo log是InnoDB的日志。如果不使用InnoDB引擎，是没有redo log的。

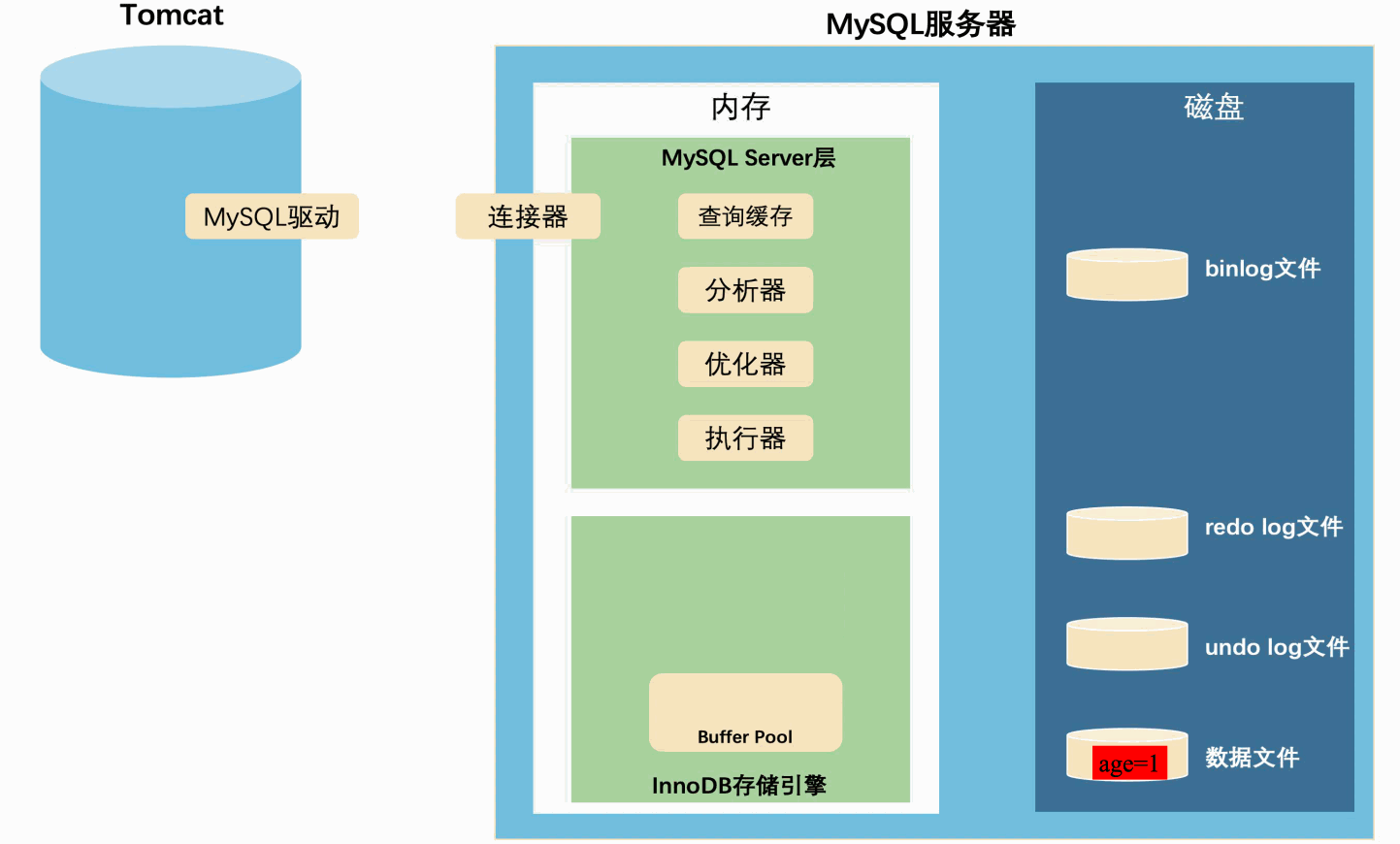

最终图示为：
