这是我参与「第四届青训营」笔记创作活动的的第4天

一、前言

今天学习到的是Android的UI编程渲染交互部分，其中交互部分我加入自己的一个项目为例，加深对本节课知识点的掌握。

今日份的边学边练中，交互这里我以自己之前做的2048项目为例：在这个2048游戏APP中，当玩家点击最下方文字5次的时候，会跳转到一个菜单界面：如图所示

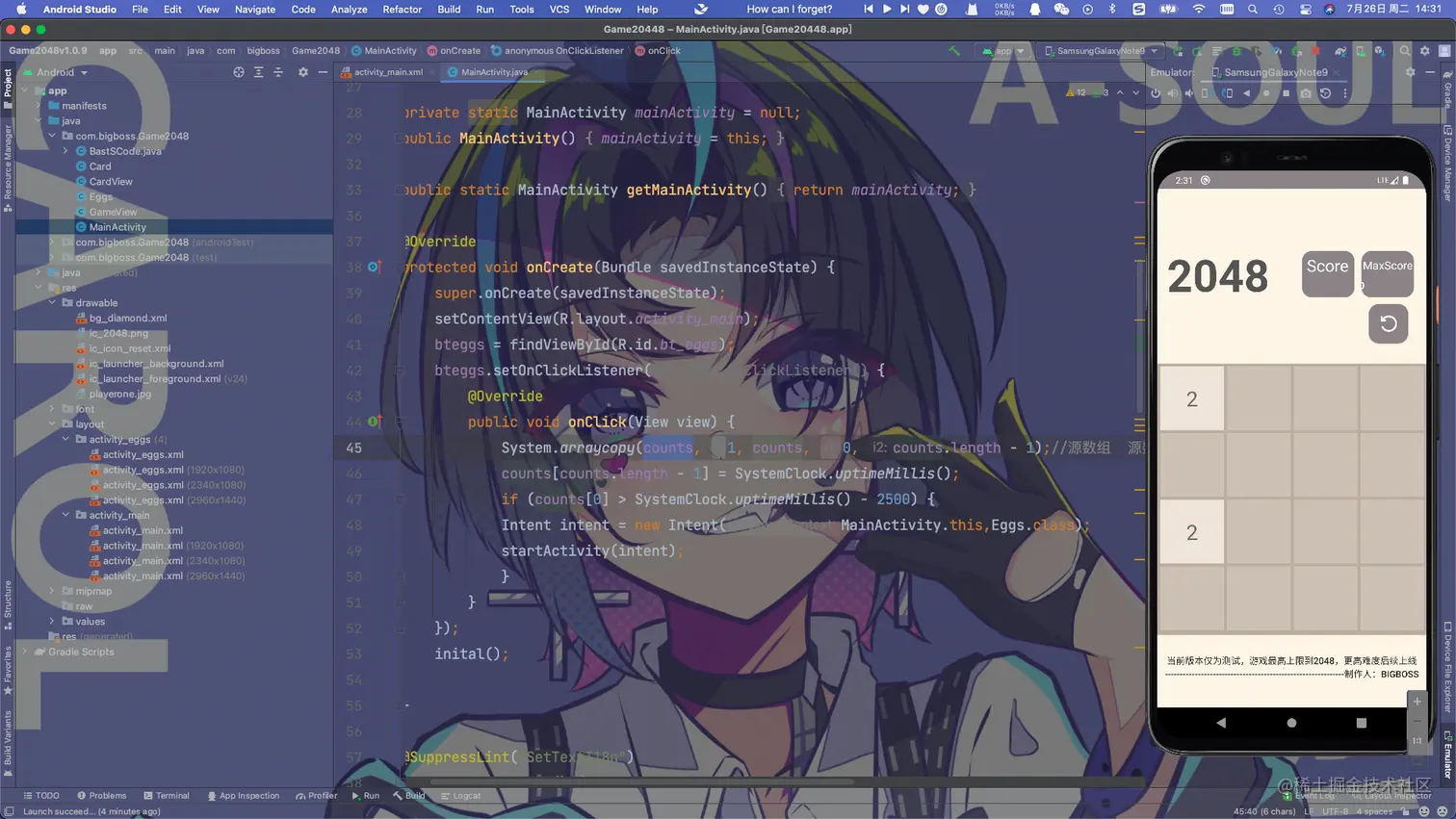

截屏2022-07-26 14.31.21.png

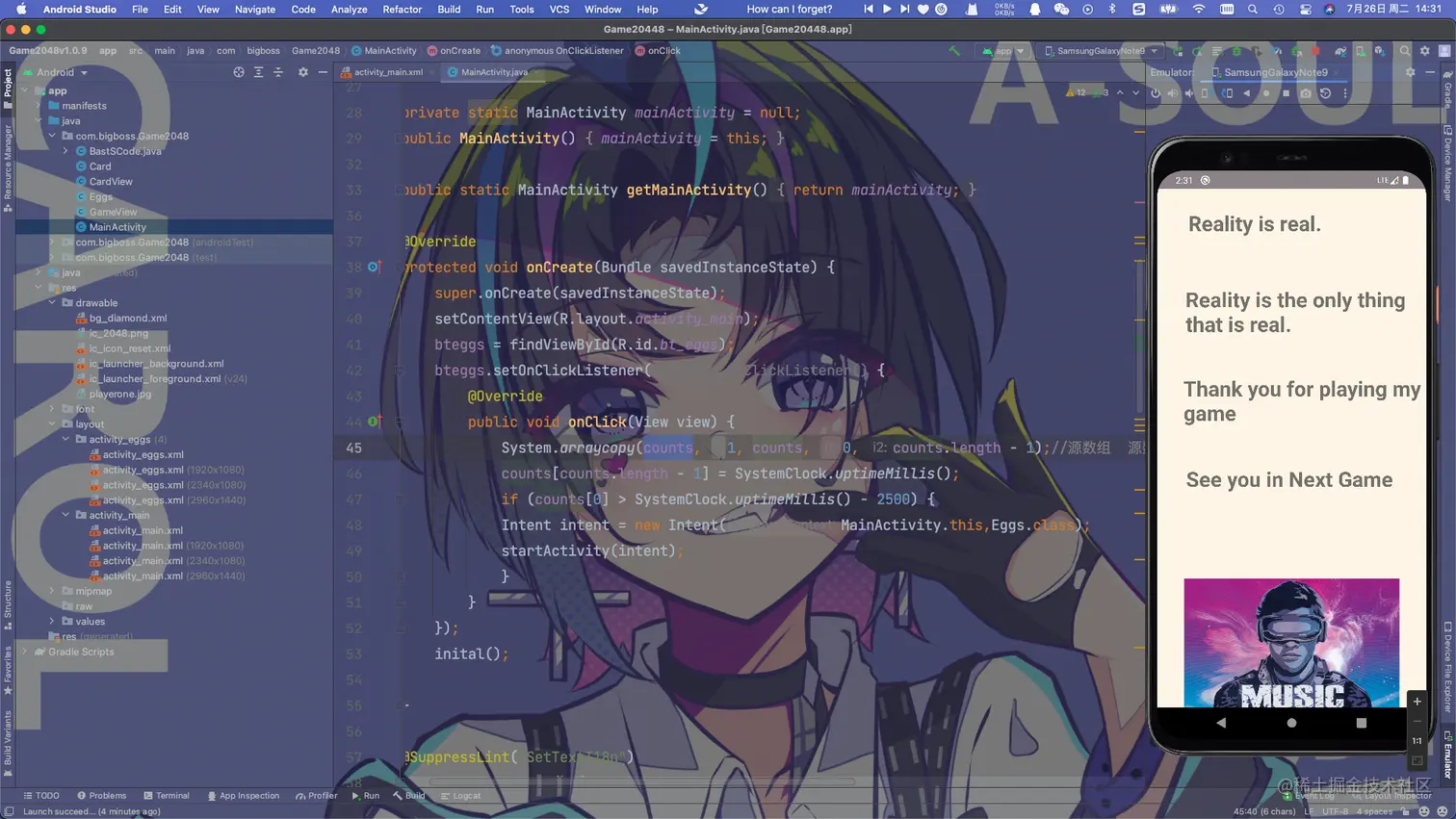

截屏2022-07-26 14.31.40.png 核心代码与注释在文章中会有说明；

二、本节课知识点大纲：

1. Android UI渲染

2. Android UI交互

三、Android UI渲染：

布局渲染

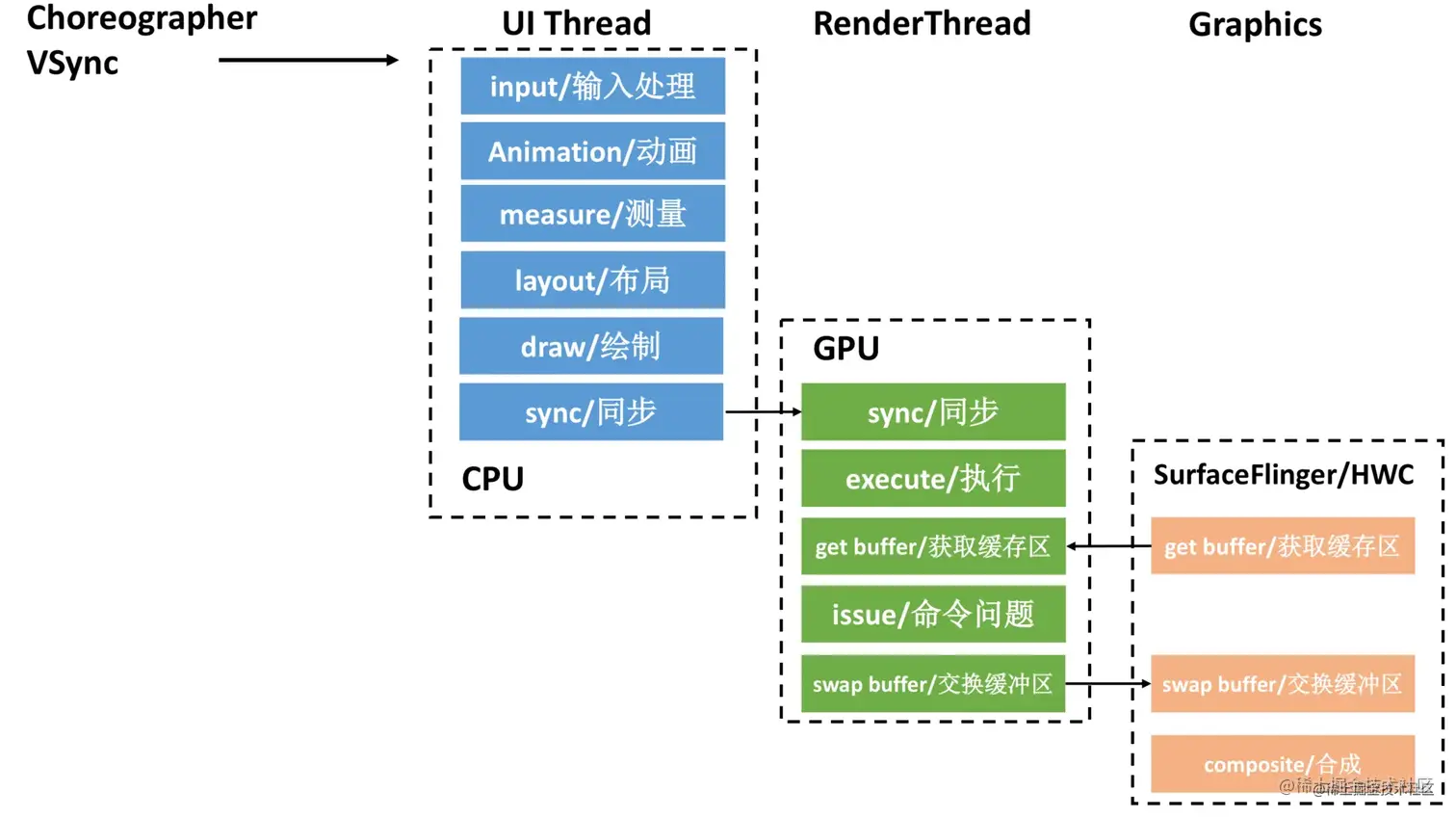

UI渲染流程

渲染流程

四、Android UI交互

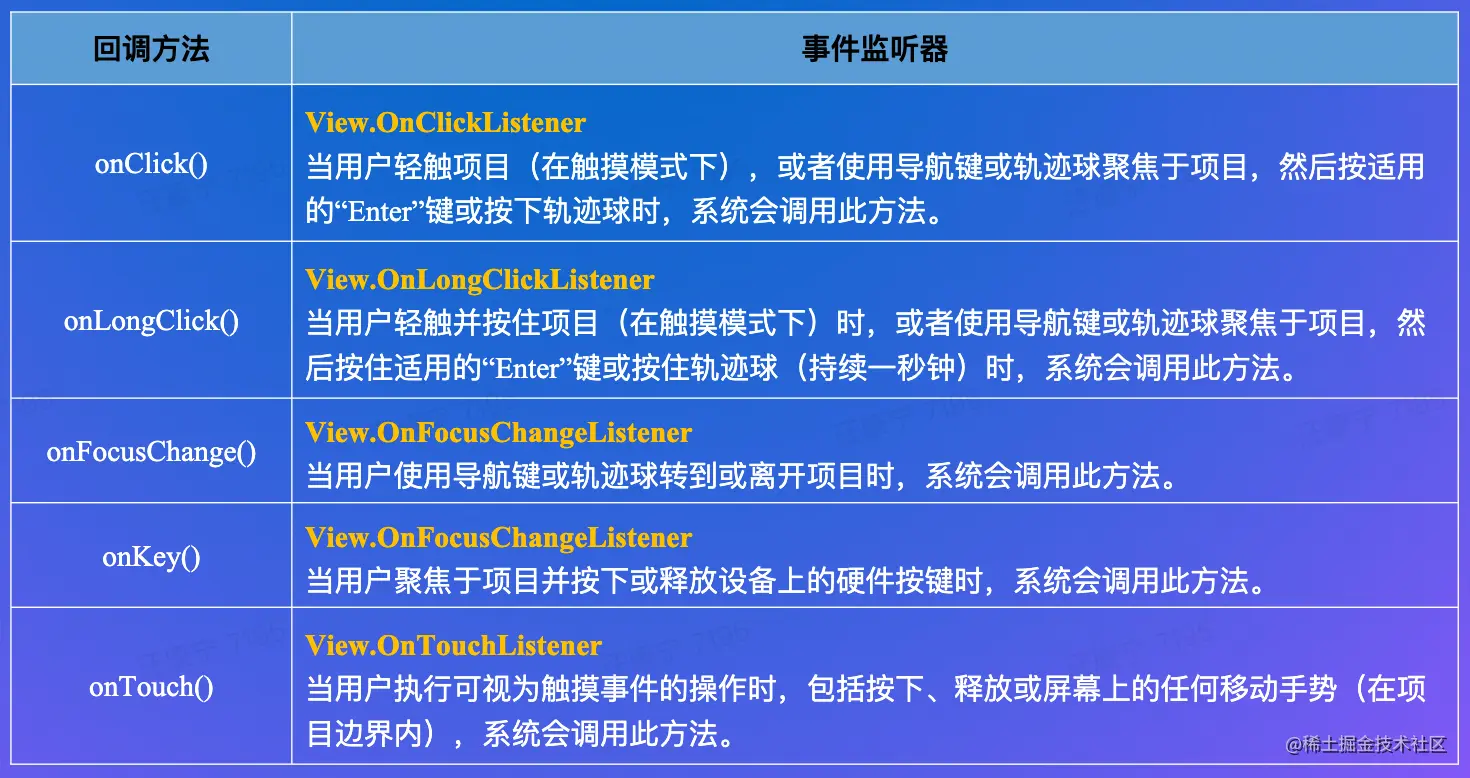

常用交互事件监听器

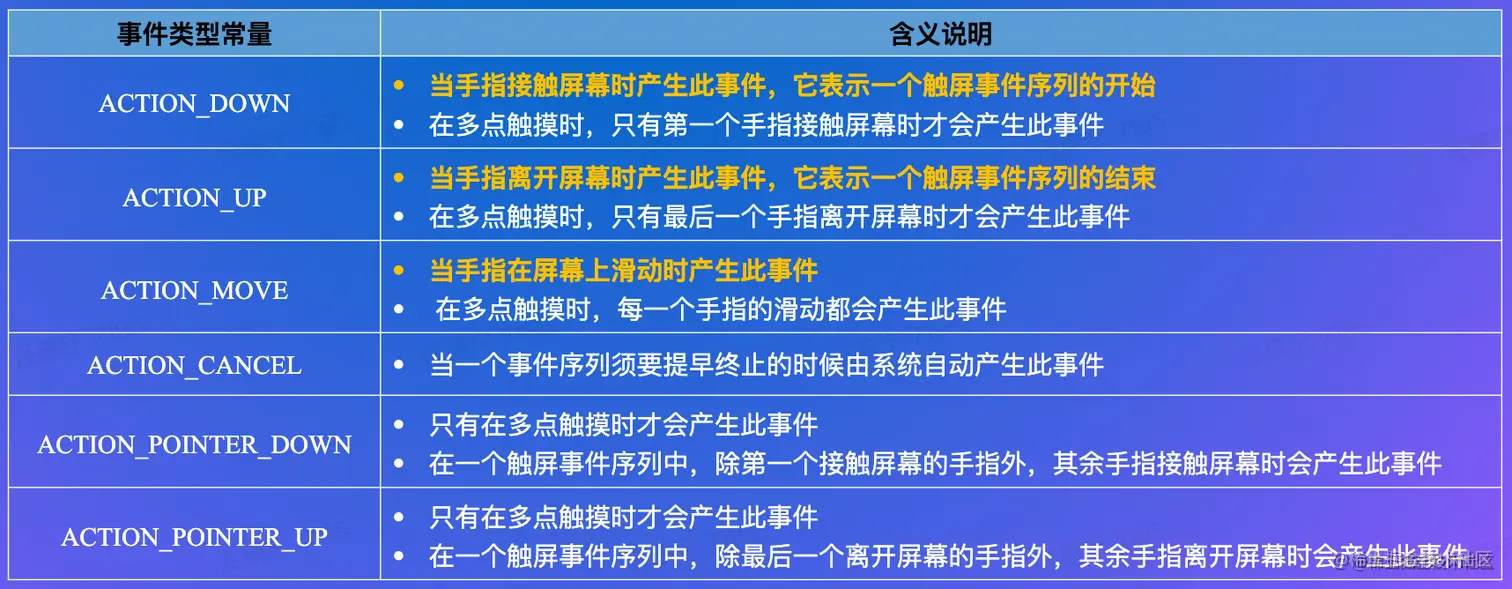

触摸事件

当用户触摸屏幕时，系统将建立一系列的MotionEvent对象，MotionEvent包含关于发生触摸的位置和时间等细节信息，MotionEvent对象被传递到相应的捕获函数中，例如onTouchEvent()。

交互这里我以自己项目为例：在这个2048游戏APP中，当玩家点击最下方文字5次的时候，会跳转到一个菜单界面：如图所示

截屏2022-07-26 14.31.21.png

截屏2022-07-26 14.31.40.png 对于这一功能的实现是加入了一个onClick监听，其效果原理类似Android手机中，点击5次（且间隔小于2500ms）进入Android版本界面一样，通过加入一个监听，当检测该文字被点击5次时触发跳转；

代码如下：（其中bt.eggs是做了一个button组件，Eggs.class是彩蛋界面）

public class MainActivity extends Activity implements View.OnClickListener{

    long[] counts= new long[9]; //彩蛋按钮触发条件,使用数组记录点击次数

    private static MainActivity mainActivity = null;
    public MainActivity(){
        mainActivity = this;
    }

    public static MainActivity getMainActivity() {
        return mainActivity;
    }

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        bteggs = findViewById(R.id.bt_eggs);
        bteggs.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                System.arraycopy(counts, 1, counts, 0, counts.length - 1);//源数组  源数组要复制的起始位置 目的数组  目的数组放置的起始位置  复制的长度
                counts[counts.length - 1] = SystemClock.uptimeMillis();
                if (counts[0] > SystemClock.uptimeMillis() - 2500) {
                Intent intent = new Intent(MainActivity.this,Eggs.class);
                startActivity(intent);
                }
            }
        });

    }

五、课外补充：

渲染与 CPU 和 GPU 的关系

由于 CPU 和 GPU 的设计不同，CPU 更擅长复杂逻辑控制，而 GPU 得益于大量 ALU 和并行结构设计，更擅长数学运算。在 Android 中，页面由各种基础元素（DisplayList）构成，渲染时需要进行大量浮点运算，这些工作更适合交给 GPU 来做。Android 为了提高视图渲染的性能，在 Android 3.0 中引入了硬件加速。这样，Android 就有两种绘制模型：基于软件的绘制模型、硬件加速绘制模型。

在 Android 系统中，CPU 与 GPU 的分工不同，CPU 主要负责包括 Measure，Layout，Record，Execute 的计算操作，GPU 主要负责 Rasterization（栅格化）操作。栅格化是指将向量图形格式表示的图像转换成位图（像素）以用于显示设备输出的过程，简单来说就是将我们要显示的视图，转换成用像素来表示的格式。栅格化是一个非常耗时的工作。

CPU 对 GPU 渲染对比

截屏2022-07-26 14.46.38.png

CPU 产生的问题：不必要的布局和失效

在 CPU 方面，最常见的性能问题是不必要的布局和失效，这些内容必须在视图层次结构中进行测量、清除并重新创建。引发这种问题通常有两个原因：一是重建显示列表的次数太多，二是花费太多时间作废视图层次并进行不必要的重绘，这两个原因在更新显示列表或者其他缓存 GPU 资源时导致 CPU 工作过度。

GPU 产生的问题：过度绘制（overdraw）

在 GPU 方面，最常见的问题是我们所说的过度绘制（overdraw），通常是在像素着色过程中，通过其他工具进行后期着色时浪费了 GPU 处理时间。下面我们对 GPU 和 CPU 产生的两大问题进行优化。

六、引用参考：

课外补充引用：Android 渲染机制——原理篇（显示原理全过程解析）

文章学习来源：【Android 客户端专场学习资料一】第四届字节跳动青训营（第三节：常规 & 高级 UI 编程）

感谢以上作者的文章，今天的学习收获满满！！Thanks and HappyCoding！
