流式计算中的Window计算｜青训营笔记

这是我参与「第四届青训营」笔记创作活动的的第3天。

一、本堂课重点内容

流式计算与批式计算的区别；实时和离线数仓的区别；流式计算中window的定义及挑战
实时计算中watermark的概念，以及如何产生、传递
介绍三种最基本的window类型及实现原理，结合业务场景提供窗口机制中最核心的优化功能原理

二、详细知识点介绍

1. 流式计算概述

简述流式计算的基本概念，与批式计算相比的难点和挑战

1.1 流式计算和批式计算的对比

实时性越高，数据的价值越高

项目	批式计算	流式计算
数据存储	HDFS、Hive	Kafka、Pulsar
数据时效性	天级别	分钟级别
准确性	精准	精准和时效性取舍
典型计算引擎	Hive、Spark、Flink	Flink
计算模型	Exactly-Once	At-Least-Once/Exactly-Once
资源模型	定时调度	长期持有
主要场景	离线天级别数据报表	实时数仓、实时营销、实时风控

1.2 批处理

T+1离线计算模型：数据计算是天级别，每天只能看到前一天的计算结果
- 通常使用Hive/Spark，数据和结果是确定的
小时级批计算
- 批计算每次需要申请调度资源
- 计算需要时间

1.3 处理时间窗口

实时计算：处理时间窗口
- 数据实时流动实时计算
- 窗口结束直接发送结果不需要周期调度任务

1.4 处理时间vs事件时间

处理时间：数据在流式计算系统中真正处理时所在机器的当前时间
事件时间：数据产生的时间，比如客户端、传感器、后段代码等上报数据的时间

1.5 事件时间窗口

实时计算：事件时间窗口
- 数据实时进入到真实时间发生的窗口中进行计算
- 可以有效处理数据延迟和乱序
什么时候窗口算结束？
- 引用watermark来表示当前的真实时间
- 数据存在乱序时，可以用来在乱序容忍和实时性间做一个平衡
- 当收到watermark后有比watermark小的数据时认为是延时数据舍弃

2. Watermark概述

watermark的含义、生成方法、传递机制以及一些典型场景的问题和优化

2.1 Watermark定义

当前系统认为的事件时间所在的真实时间
当前真实的事件时间

2.2 Watermark产生

一般从数据的事件时间来产生
产生策略灵活多样：最常见包括使用当前事件时间的时间减去一个固定的Delay，来表示可以容忍多长时间的乱序

SQL:

CREATE TABLE...
order_time TIMESTAMP(3)
WATERMARK FOR order_time AS order_time - IMTERVAL '5' SECOND

DataStream:

WatermarkStrategy
    .<Tuple2<Long,String>>forBoundedOutOfOrderness(Duration.ofSeconds(20))
    .withTimestampAssigner((event, timestamp)->event.f0);

2.3 Watermark的传递、

上下游task之间有数据传递关系时，上游会将watermark传递给下游；下游收到多个上游发来的watermark后，默认取最小值作为自身的watermark，同时将自己的watermark传递给下游；最后所有的算子都会有自己的watermark。

2.4 Watermark在生产实践中的问题

2.4.1 怎么观察一个任务中Watermark多少，是否正常

通过Flink UI观察算子的watermark和subtask的watermark。

2.4.2 per-partition/per-subtask生成watermark的优缺点

per-subtask watermark生成：早期版本机制。典型的问题是如果一个source subtask消费多个partition，那么多个partition之间的数据读取（读取速度不一、系统故障、传输延迟等）可能会加剧乱序程度；
per-partition watermark：引入基于每个partition单独的watermark，有效避免乱序度增加；

2.4.3 如果有部分partition/subtask会断流如何处理

上游subtask的watermark不更新，则下游所有watermark不更新；

解决方法：Idle source
- 当某个subtask断流超过配置的idle超时时间时，将当前subtask置为idle，并下发一个idle的状态给下游。
- 下游在计算自身watermark的时候，忽略掉当前是idle的subtask。

2.4.4 算子对于时间晚于watermark的数据的处理

迟到数据处理：晚于watermark的数据到来时认为是迟到数据，算子自身来决定如何处理迟到数据
- window聚合：默认丢弃迟到数据
- 双流join：outer-join则不能join到任何数据
- CEP：默认丢弃

3. Window概述

window基本功能和高级优化

3.1 window基本功能

window分类
- tumble window 滚动窗口
- sliding window 滑动窗口
- session window 会话窗口
- 其他window：全局window、count window、累计窗口等
window使用 SQL:

SUM（amount） FROM ORDERS
GROUP BY
TUMBLE（order_time， INTERVAL ‘1’ DAY）

DataStream:

DataStream<Tuple2<String, Integer>> dataStream = env
    .socketTextStream("localhost",9999)
    .flatMap(new Splitter())
    .keyBy(value ->value.f0)
    .window(TumblingProcessingTimeWindows.of(Time.seconds(5)))
    .sum(1)

3.1.1 tumble window 滚动窗口

Screen Shot 2022-07-25 at 10.48.32 PM.png

窗口划分：每个key单独划分，每条数据只属于一个窗口
窗口触发：window结束时间到达时一次性触发

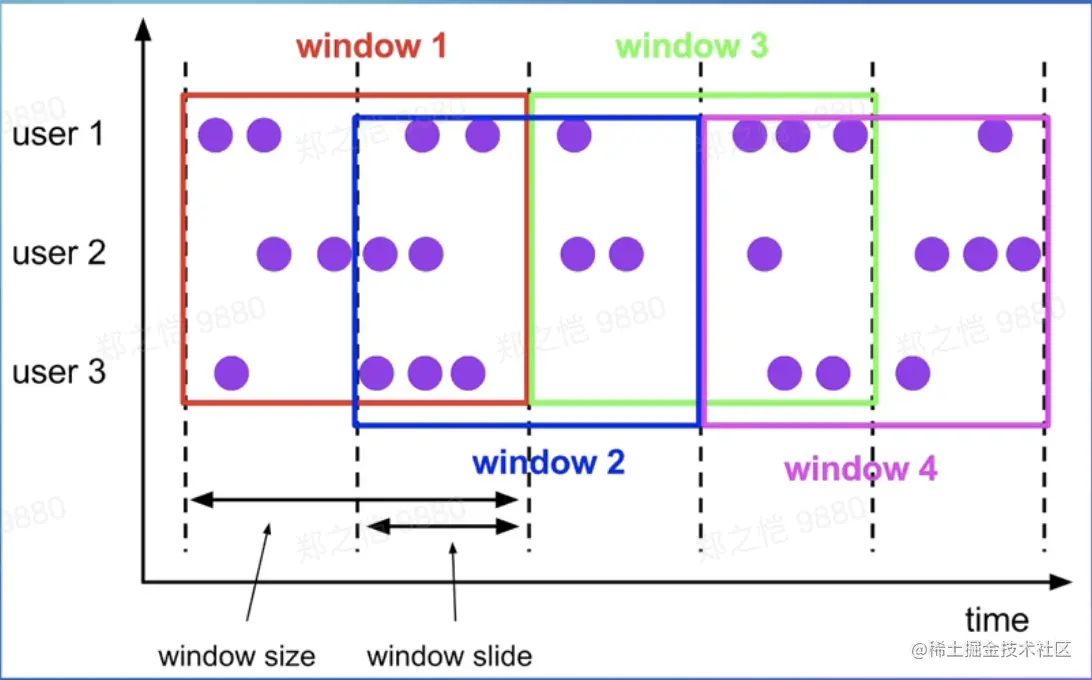

3.1.2 HOP Sliding window 滑动窗口

Screen Shot 2022-07-25 at 10.49.16 PM.png

窗口划分：每个key单独划分，每条数据可能属于多个窗口
窗口触发：window结束时间到达时一次性触发

3.1.3 session window 会话窗口

窗口划分：每个key单独划分，每条数据会单独划分一个窗口，如果window之间有交集，则对窗口进行merge；
- session窗口划分是动态的，可能会与之前的窗口合并
窗口触发：window结束时间到达时一次性触发

3.2 迟到数据处理

迟到：一条数据到来后会用window assigner给它划分一个window，一般时间窗口是一个时间区间，如果划分出来的window end比当前的watermark小，说明这个窗口已经触发计算了，这条数据就是迟到数据。
什么情况下会产生迟到数据：只有事件时间下才会有迟到的数据。
迟到数据的默认处理：丢弃

3.2.1 allow lateness

需要设置一个允许迟到的时间。设置之后窗口正常计算结束后不会马上清理状态，而是会多保留allow lateness这么长的时间。在这段时间内如果还有数据到来则继续之前的状态进行计算。

适用：DataStream、SQL

3.2.2 SideOutput 侧输出流

这种方式对迟到数据打一个tag，然后在dataStream上根据这个tag获取迟到数据流，然后业务层自行选择进行处理。

适用于 DataStream

3.3 增量计算和全量计算

增量计算：每条数据到来直接进行计算
- window只存储计算结果，不保留每条数据
- 典型的reduce、aggregate等函数都是增量计算
- SQL中聚合只有增量计算
全量计算：每条数据到来后会存储到window的state中。
- window存储所有数据，触发计算时将所有数据拿出一起计算
- 典型的process函数就是全量计算

3.4 EMIT触发

3.4.1 什么是EMIT

通常window都是在结束时才输出结果。如果窗口比较大则计算结果输出的延迟就比较高，失去了实时计算的含义。
EMIT输出指的是在window没有结束时提前把window计算的部分结果输出出来。

3.4.2 怎么实现EMIT

DataStream中通过自定义Trigger来实现
- Trigger的结果可以是
  - CONTINUE
  - FIRE（触发计算但不清理）
  - PURGE
  - FIRE_AND_PURGE
SQL通过配置：
- table.exec.emit.early-fire.enabled=true
- table.exec.emit.early-fire.delay=(time)

3.5 window offset

windowStart = timeStamp - （timeStamp - offset + windowSize）% windowSize

可以在计算窗口时让窗口有一个偏移。

DataStream支持offset，SQL不支持。

3.6 window高级优化

3.6.1 mini-batch优化

RETRACT机制下中间结果偏多输出量大，内存存储到外部状态需要序列化和反序列化消耗CPU
多条数据进行一次状态读取、序列化和反序列化、以及写入过程（攒一批数据然后输出）
上下游算子如果都缓存一批进行输出，数据延迟会大大增加
利用类watermark传递机制，上游添加mini-batch assigner算子，发送开始mini-batch的信号；下游收到信号后开始对缓存数据进行计算，同时向下游继续发送；

3.6.2 local-global 倾斜优化

在shuffle之前，先进行local预聚合，再shuffle到下游全局算子，解决数据倾斜的热点问题

3.6.3 distinct状态复用

COUNT (DISTINCT id) FILTER (WHERE a IN ...)
COUNT (DISTINCT id) FILTER (WHERE b IN ...)
COUNT (DISTINCT id) FILTER (WHERE c IN ...)
COUNT (DISTINCT id) FILTER (WHERE d IN ...)
...

DISTINCT通常优化为Group by等形式
利用FILTER前置过滤DISTINCT
复用DISTINCT，把key对应为bit value来确定状态（是否有对应key），从而通过filter复用；
降低DISTINCT连续数据的存储量。

3.6.4 滑动窗口pane复用

滑动窗口每条数据参与多个窗口，数据开销比较大
把滑动窗口划分成更小的pane，从而变成类滚动窗口的形式；每个滑动窗口就是多个pane的聚合，从而数据在每个pane中可以节省访问，降低计算成本。
输出时需要临时做一个默指。

三、生产实例分析

1. 计算实时抖音DAU曲线

思路：做一个EMIT的滚动窗口，count DISTINCT uid

单并发：必须聚合到一个节点

SELECT
    COUNT(DISTINCT uid) as dau
    TUMBLE_START(event_time, INTERVAL '1' DAY) as wstart,
    LOCALTIMESTAMP AS current_ts
FROM user_activity
GROUP BY
TUMBLE(event_time, INTERVAL '1' DAY)

两阶段聚合：把数据打散，完成第一轮聚合后对分桶结果求和即可

SELECT
    SUM（partial_cnt) as dau
    TUMBLE_START(event_time, INTERVAL '1' DAY) as wstart,
    LOCALTIMESTAMP as current_ts
FROM(
    SELECT
        COUNT(DISTINCT uid) as partial_cnt，
        TUMBLE_ROWTIME(event_time, INTERVAL '1' DAY) as event_time
    FROM user_activity
    GROUP BY
    TUMBLE(event_time, INTERVAL '1' DAY)，
    MOD（uid，10000） -- 根据uid分为10000个桶
)
GROUP BY TUMBLE(event_time, INTERVAL '1' DAY)

2. 计算大数据任务的资源使用

根据YARN上报的各个container的信息，在任务结束时尽快计算出一个任务占据的总资源，假设前后两个container间隔时间不足10min；

典型通过会话窗口将数据划分到一个window中然后将结果求和

SELECT application_id,
    SUM(cpu_usage) as CPU_TOTAL
    SUM(memory_usage) as MEMORY_TOTAL
FROM resource_usage
GROUP BY
    application_id,
    SESSION(event_time, INTERVAL '10' MINUTE)

四、课后个人总结

复杂知识点
- Watermark机制便于计算迟到信息
- 三种window的定义、使用场景和优化
本人总结本节课主要学习了流式计算中watermark的利用，watermark用于标示迟到数据；同时学习了滚动窗口、滑动窗口和会话窗口的定义、实际运用和优化方法。课程学习的内容相对抽象，需要结合实例进行更深入的学习。

五、引用参考

【大数据专场学习资料二】第四届字节跳动青训营
