1 FDCAN
- STM32H7 的 CAN FD 符合 ISO 11898-12015 标准，
符合 CAN 协议 2.0 版 A，B - 可访问的 10 KB RAM 内存，最多可分配
2560个字。 接收区（Rx FIFO 0，Rx FIFO 1 和 Rx Buffer）：可配置的接收 FIFO，多达 64 个专用接收缓冲区,每个缓冲区都对应1个元素发送区（Tx event FIFO，Tx Buffers）：多达 32 个专用发送缓冲区, 多达 32 个TX事件FIFO, 一共有64个元素，对应64个报文, 每个缓冲区都对应1个元素- FDCAN外设可以配置
三种传输机制：Tx buffer ，Tx queue 和 Tx FIFO， 并可以通过Rx buffer 和 Rx FIFO接收。 - 过滤区（11bit 过滤和 29bit 过滤）
- FDCAN一个报文，对应一个元素，一个元素包含64Byte有效数据+8Byte(2 words Header信息) = 72Byte，
这就是FDCAN的优势，一次报文最大能够传输72Byte数据

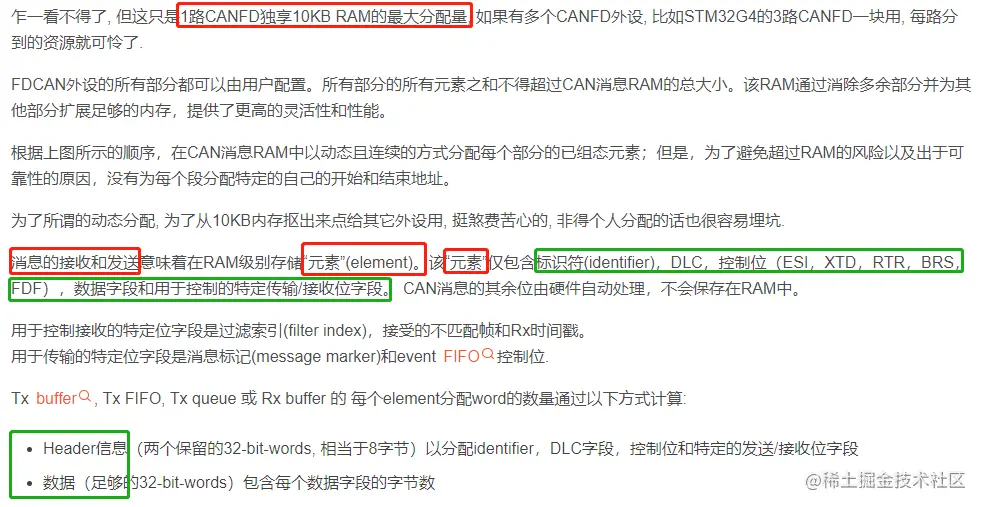

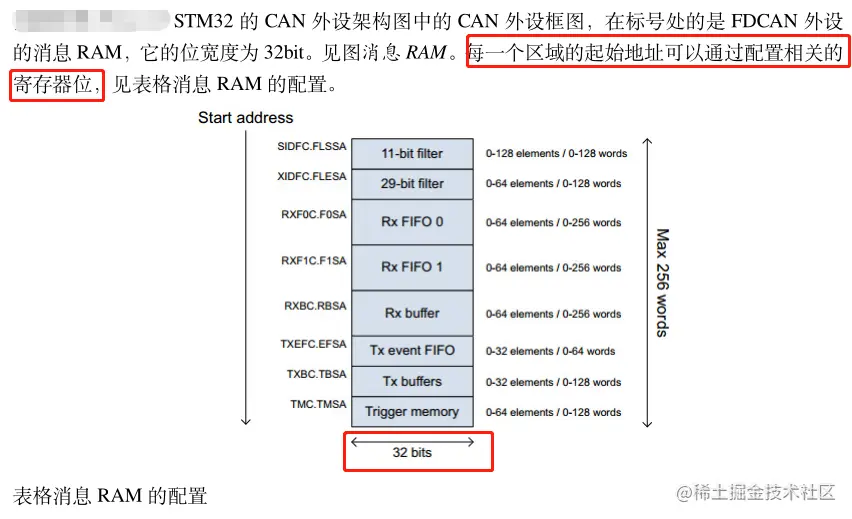

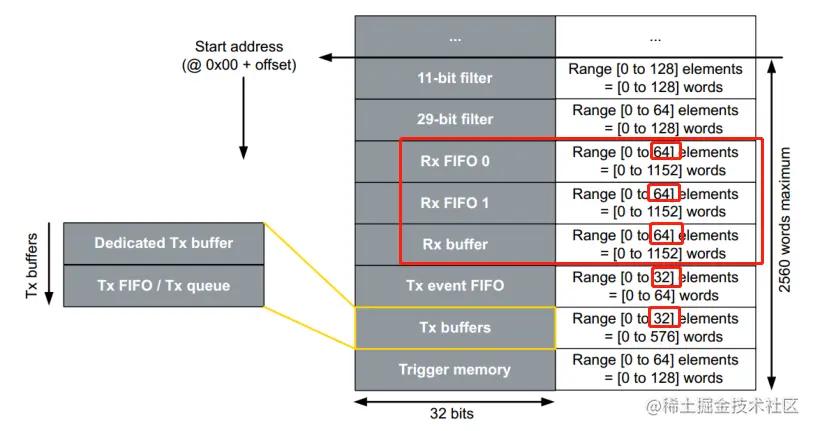

2 消息RAM

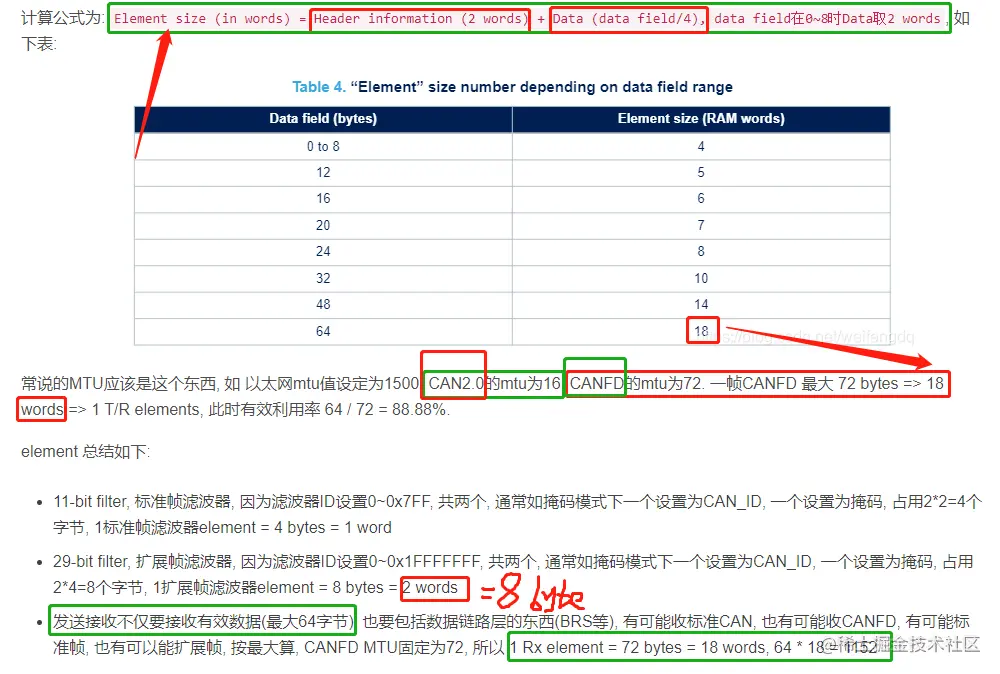

- 必须配置每条消息的字节数，以确定每条消息所需的内存大小。 CAN-FD 上有效负载的增加可以更有效的将内存都利用起来，并允许更多消息要存储在分配的存储空间中。总的专用 RAM 大小是2560 个32bit 数据。
- CAN-FD 扩展帧允许单个消息中发送
64个有效数据 - CAN 2.0
有效数据最多可以发送8个字节。 - CAN-FD -> 64Byte有效数据+8Byte(2 words Header信息) = 72Byte
- CAN 2.0 -> 8Byte有效数据+8Byte(2 words Header信息) = 16Byte
3 CAN 发送区
- 在CAN专属的消息RAM中，存在32个TX缓冲区，32个TX事件FIFO。每个缓冲区都对应1个元素，

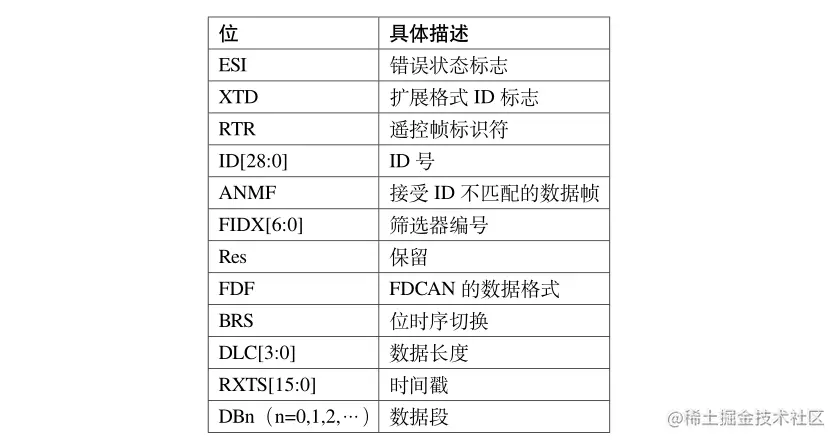

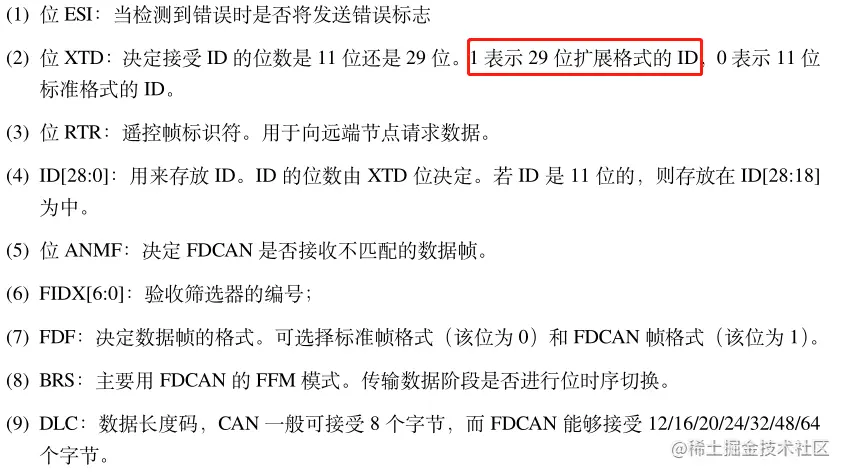

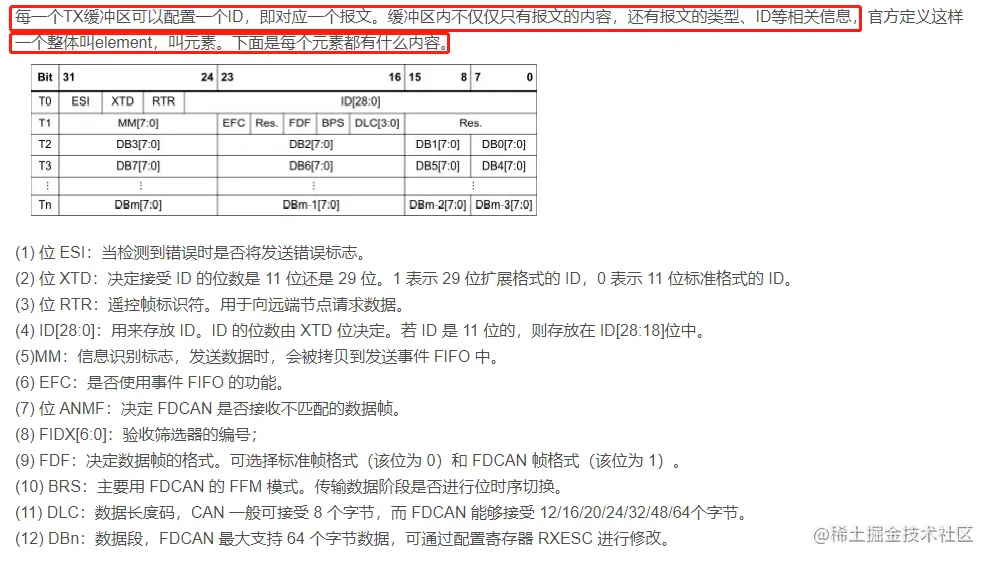

TX缓冲区+TX事件FIFO一共有64个元素，对应64个报文。官方定义这样一个报文整体叫element，总结起来，element等于一系列的标志位+数据段 - 专用发送缓冲区可完全CPU的控制下发送消息。每个专用发送缓冲区都配置了特定的消息 ID。如果多个发送缓冲区配置为使用同一消息 ID，则会先发送缓冲区编号最小的发送缓存区中的消息。
3.1 TX缓存区又可以分为3钟类型，专门发送缓存区、发送FIFO、发送队列。
- 在CAN专属的消息RAM中，**存在32个TX缓冲区, 每个缓冲区都对应1个元素
3.1.1 专门发送缓存区

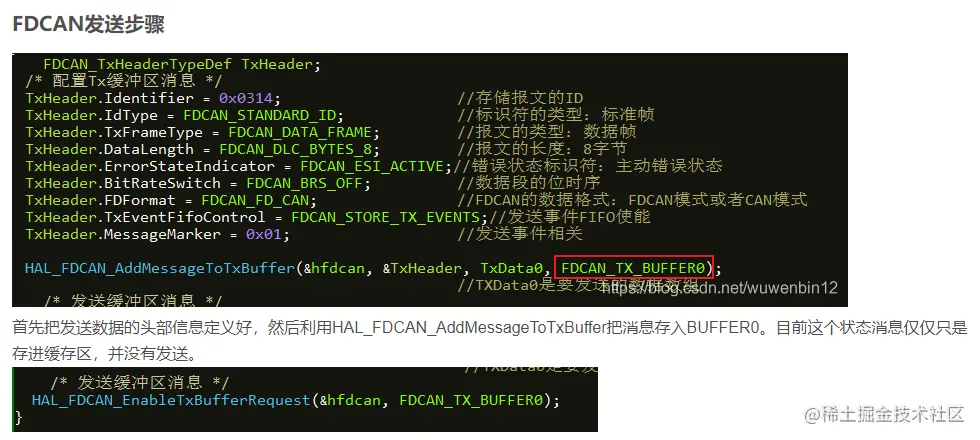

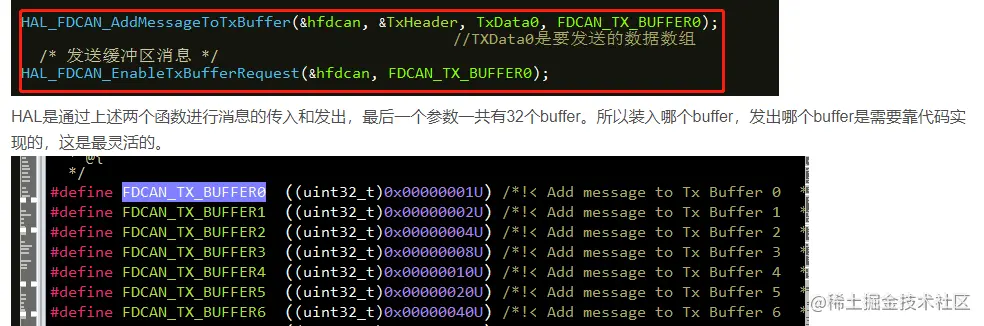

- 发送分两步，一步是装数据，第二步请求发送。
3.1.2 发送FIFO
3.1.3 发送队列
- 发送队列中存储的消息是先从消息 ID 最小（优先级最高）的消息开始发送的。如果多个队列缓冲区配置为使用同一消ID，则会先发送缓冲区编号最小的队列缓冲区。

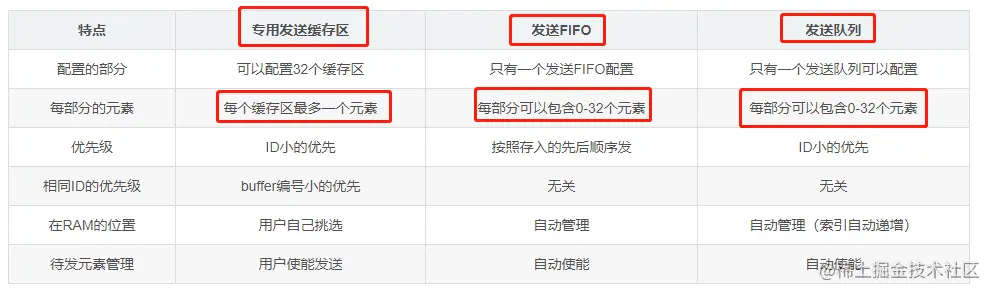

3.1.4 TX缓冲区 VS 专门发送缓存区 VS 发送FIFO

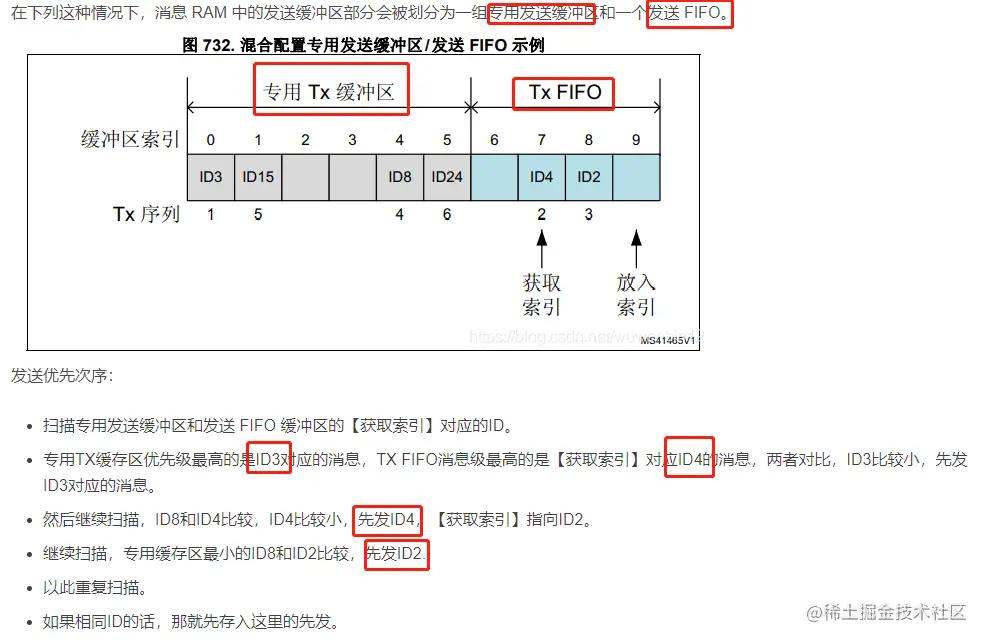

3.2 发送缓冲区部分会被划分为一组专用发送缓冲区和一个发送 FIFO

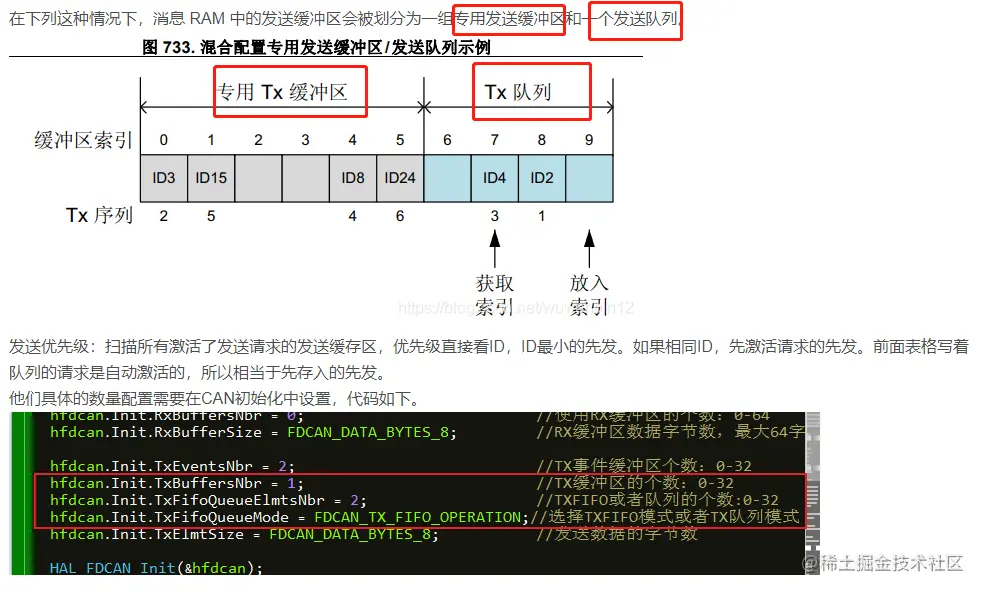

3.3 发送缓冲区会被划分为一组专用发送缓冲区和一个发送队列
4 CAN 接收 FIFO
- 消息 RAM 中有两个接收 FIFO。

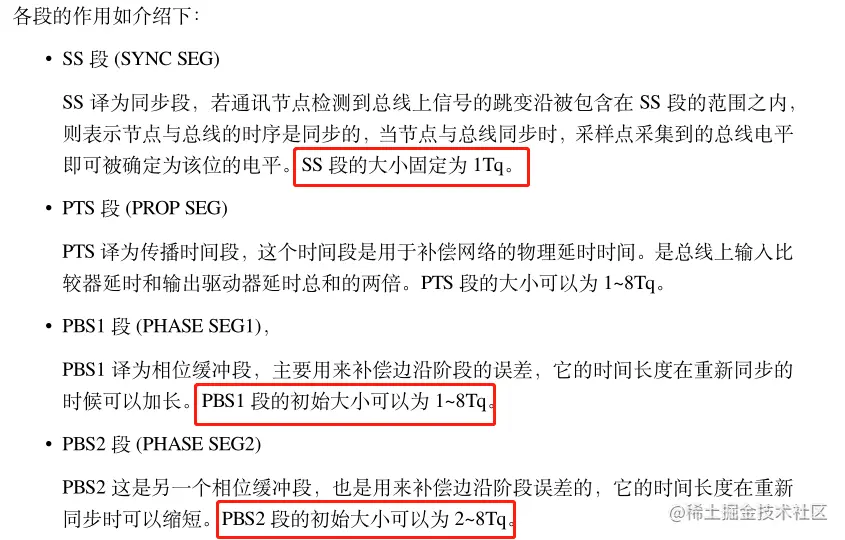

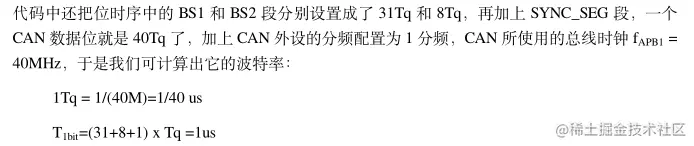

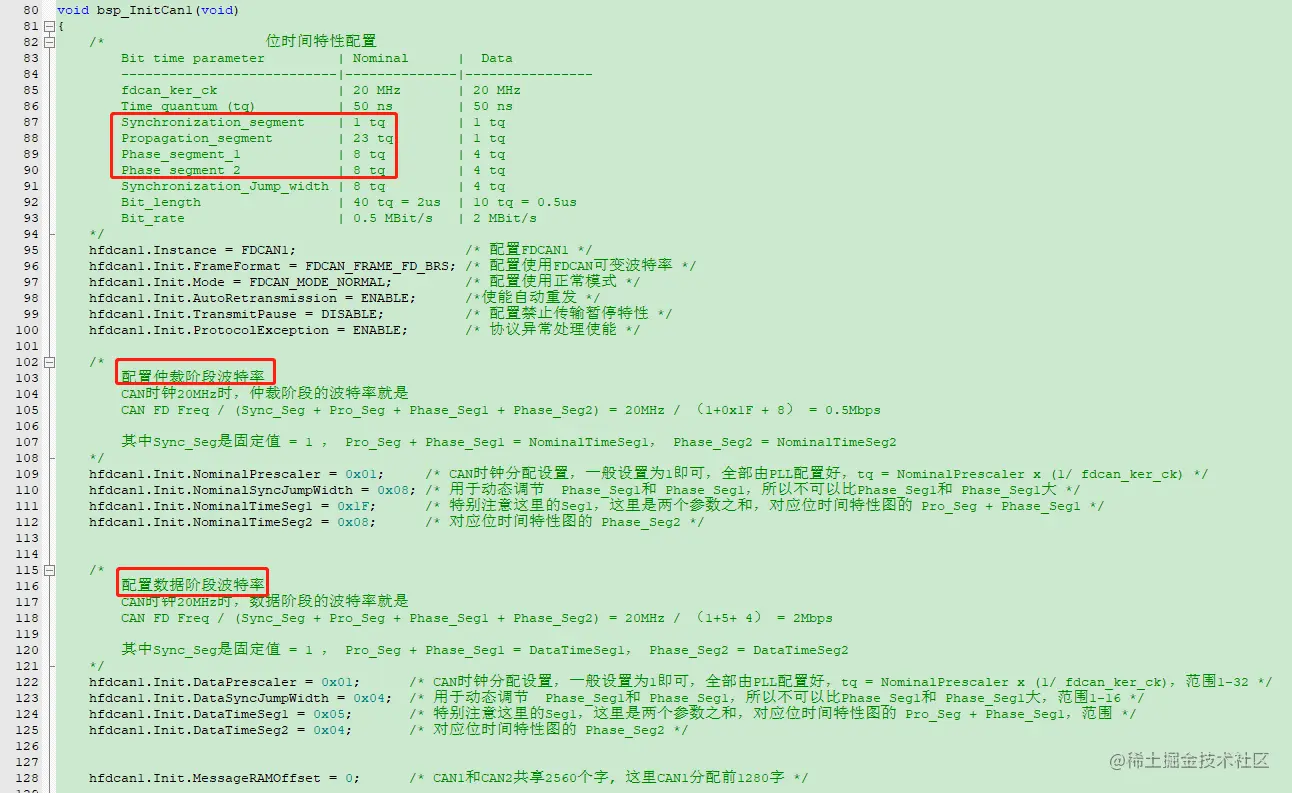

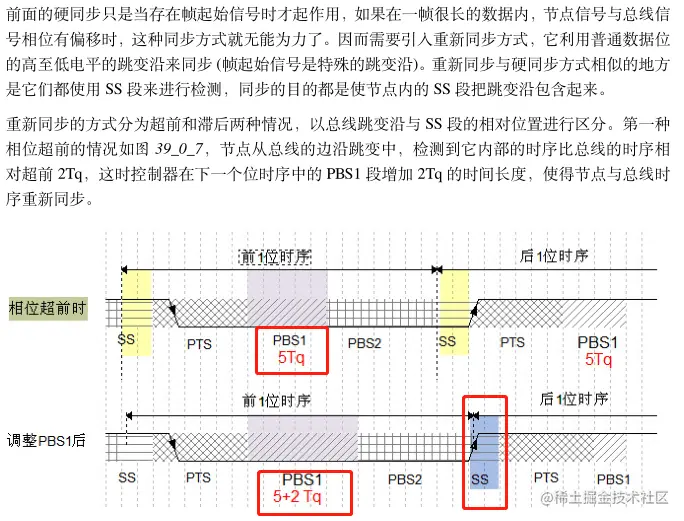

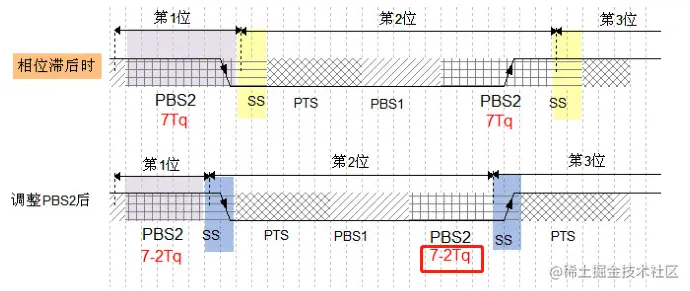

5 CAN 的波特率及位同步
- 由于 CAN 属于异步通讯，没有时钟信号线，连接在同一个总线网络中的各个节点会像串口异步
通讯那样，节点间使用约定好的波特率进行通讯，特别地，CAN 还会使用“位同步”的方式来抗
干扰、吸收误差，实现对总线电平信号进行正确的采样，确保通讯正常。
6 案例实战
6.1 专门发送缓存区实战

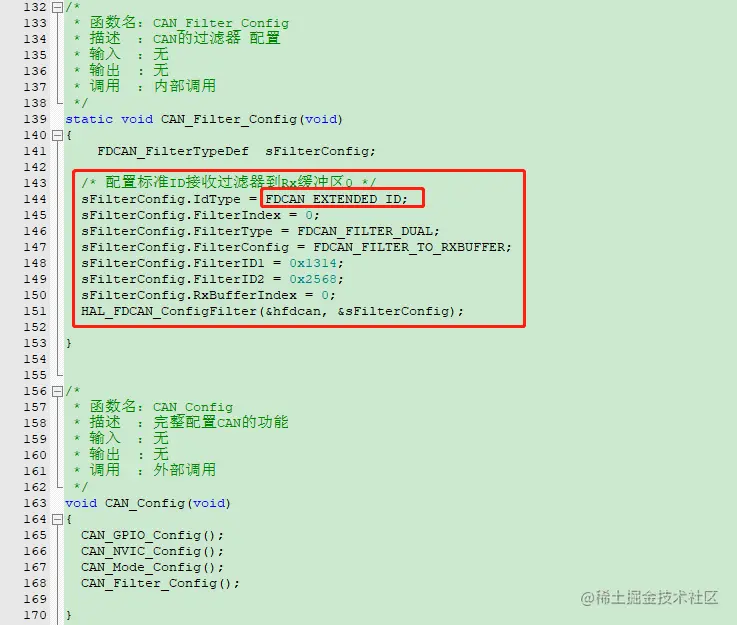

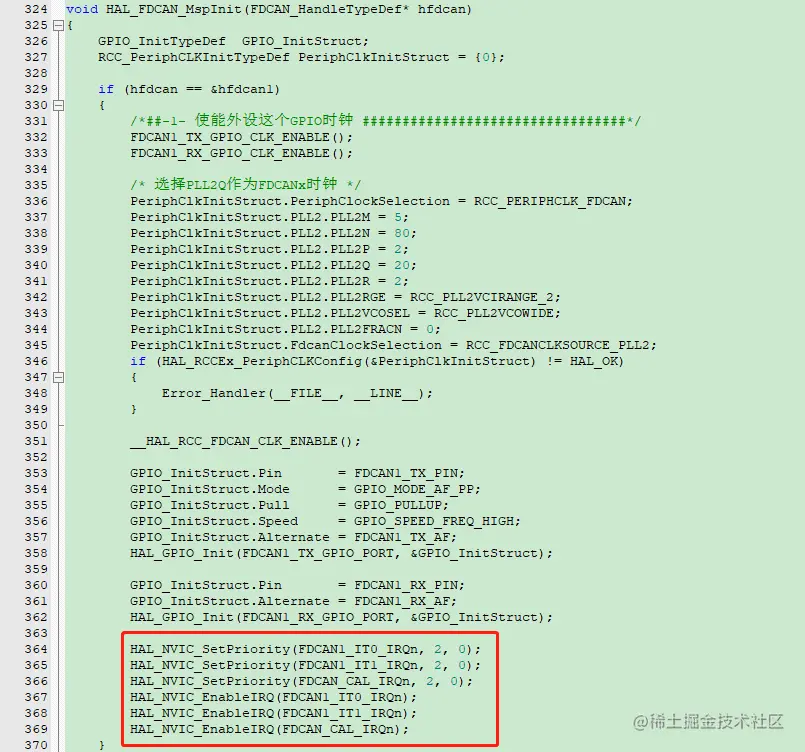

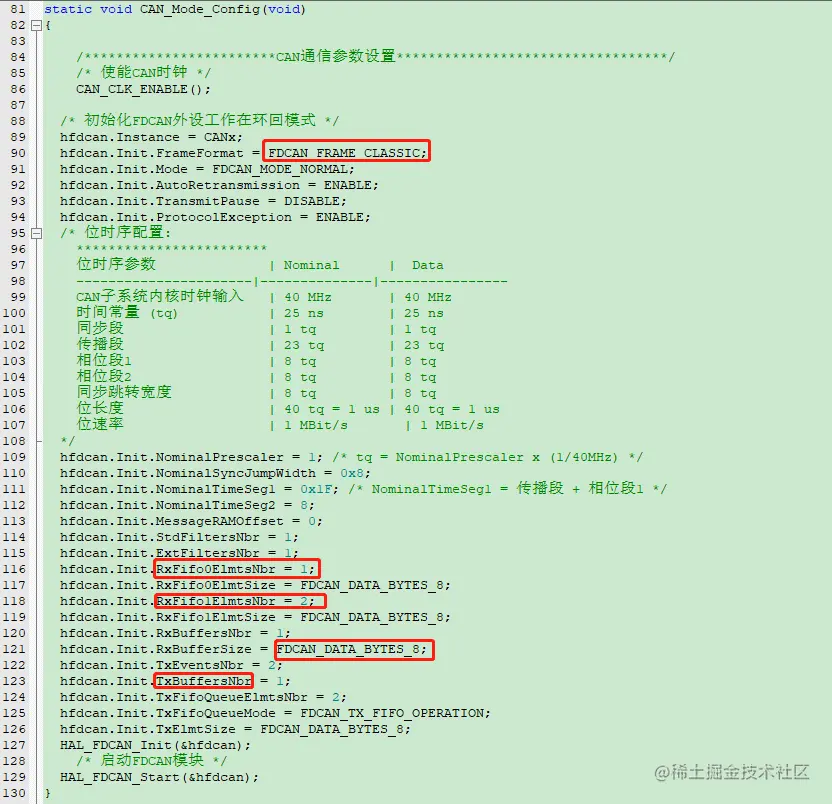

- 初始化
- 专门发送缓存区
- 时序

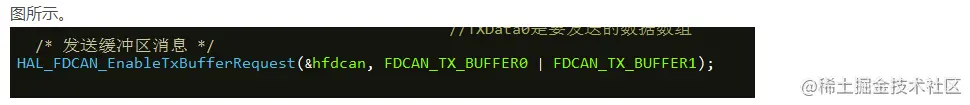

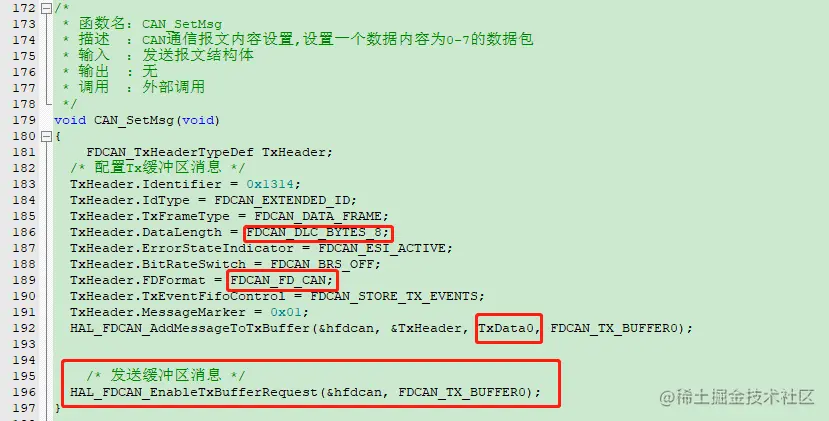

- 发送代码

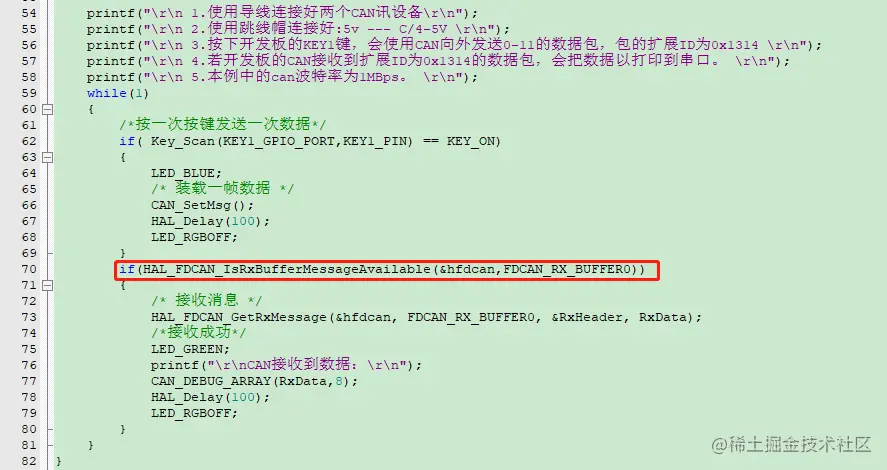

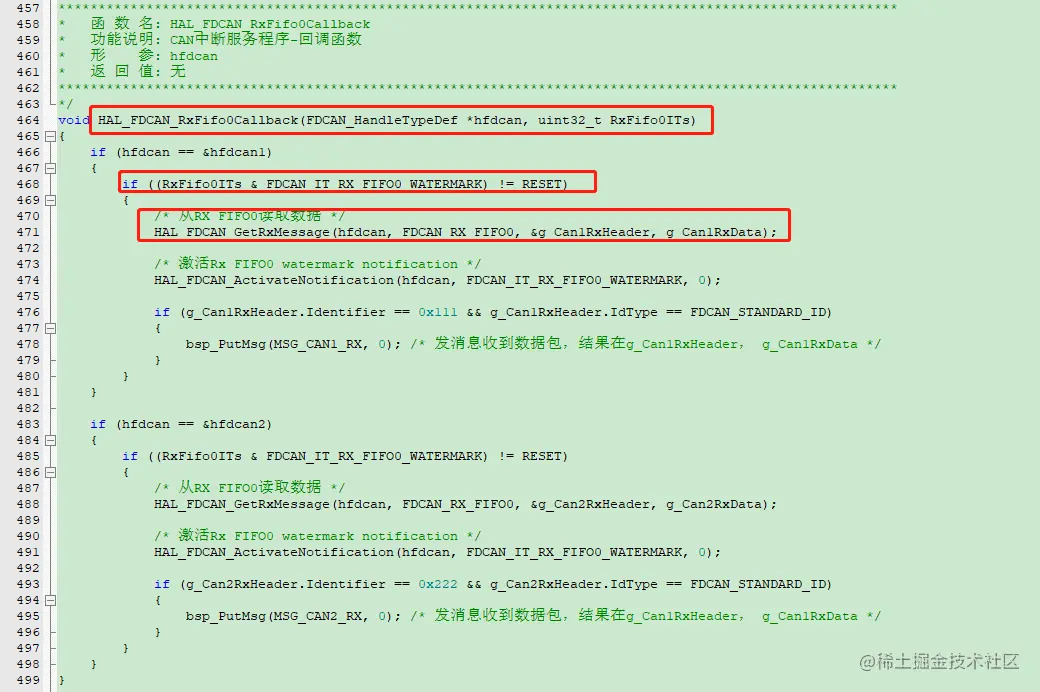

- 接收代码
6.2 发送FIFO实战

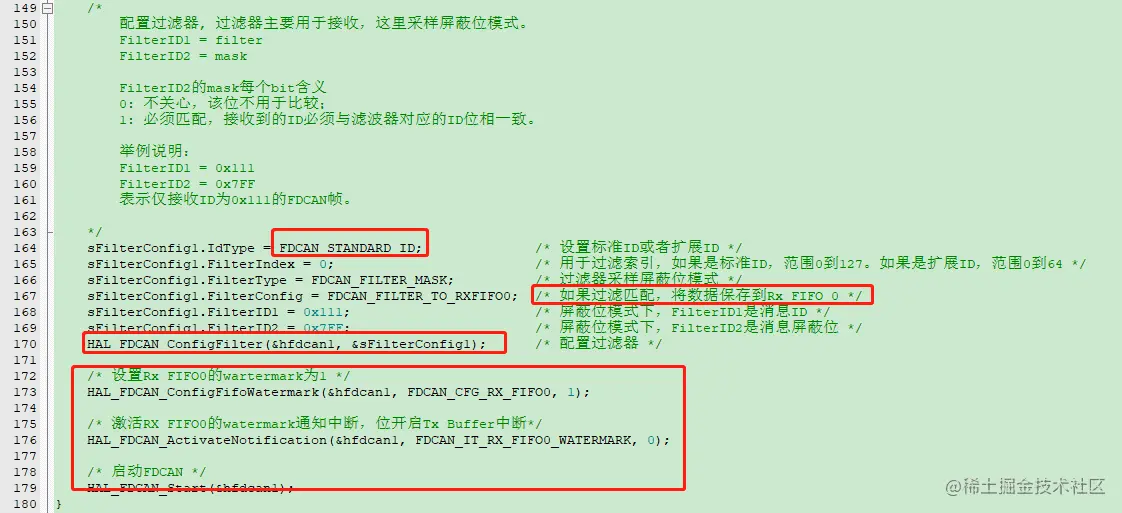

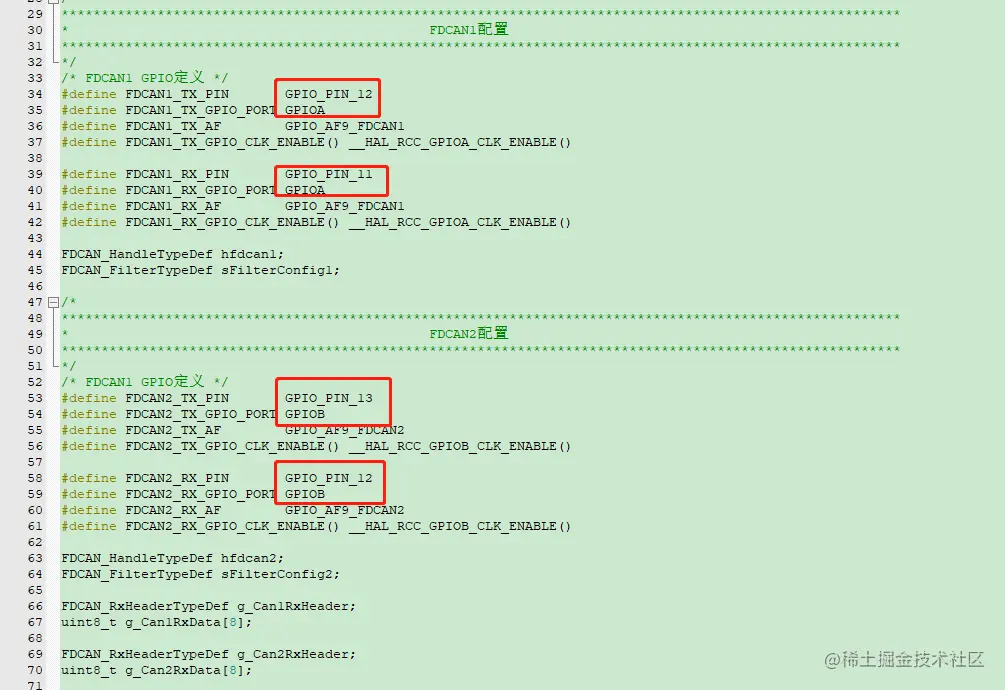

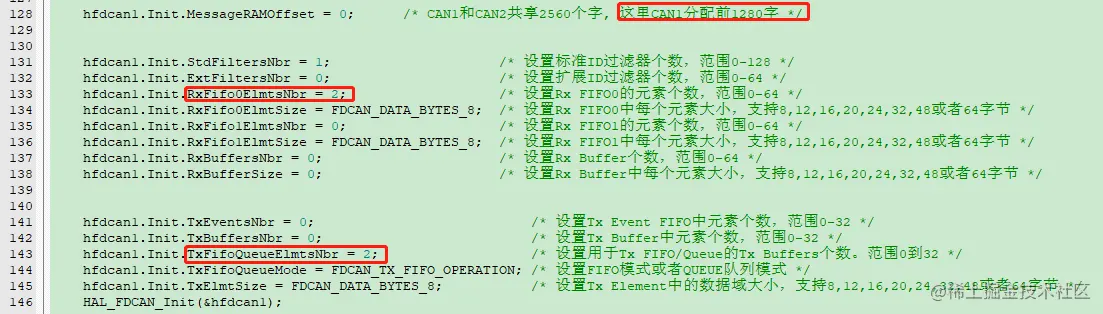

- can1初始化

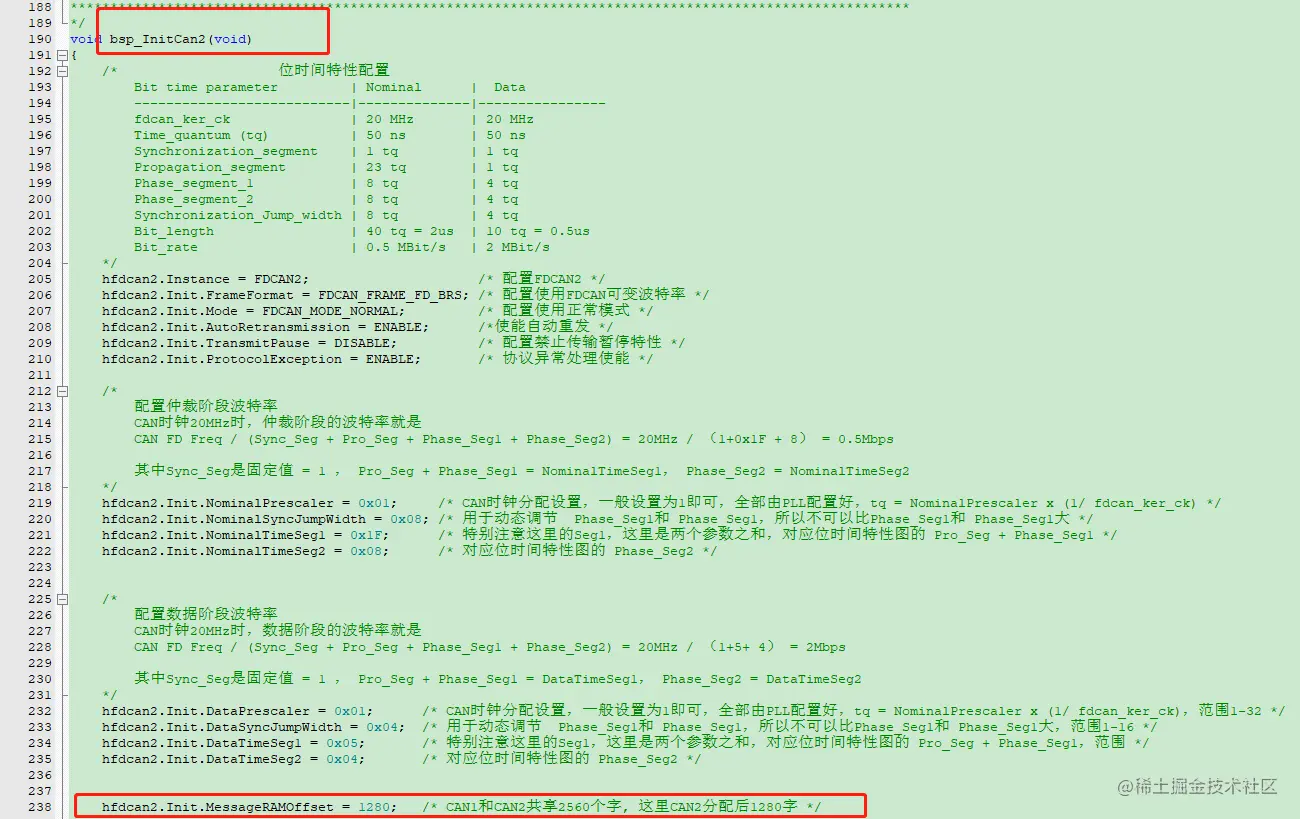

- can2初始化
- 发送代码

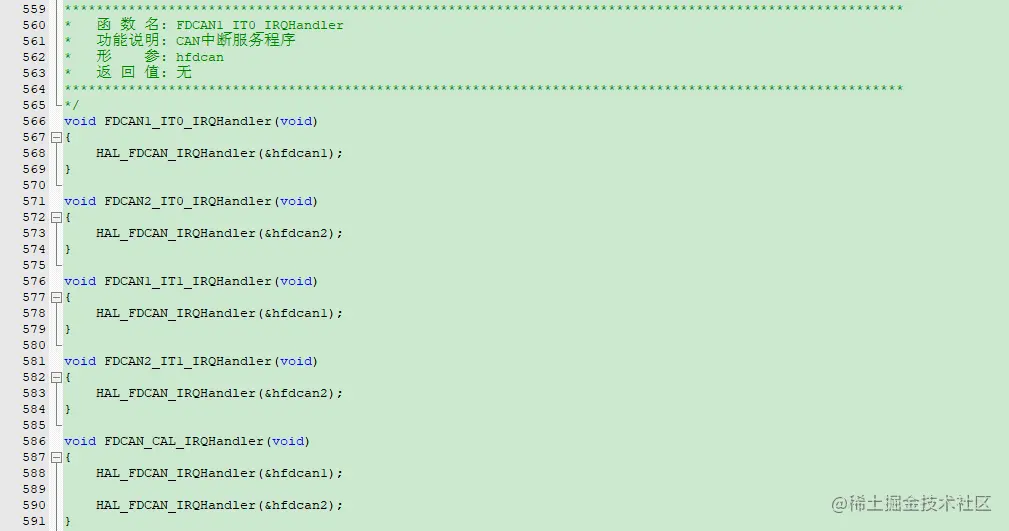

- 接收代码
