『期末复习』Pentium的中断技术

1.中断的分类

硬件中断：来自处理机的外部条件 所以又称外中断/硬件中断

主要有两种来源——

• 非屏蔽中断NMI

  • 系统板的RAM在读写时产生奇偶校验错；
  • I/O通道中的扩展选件出现奇偶校验错；
  • 协处理器的异常状态产生的中断。

• 可屏蔽中断INTR。

 从外设发出的中断请求到cpu响应中断，用两个控制条件起决定作用：
     1. 外设的中断请求是否被屏蔽。
     2. cpu是否允许响应中断。

软件中断：又称内部中断简称内中断。它不需要外部硬件支持。并且不受中断标志位状态的影响。8086/8088内部中断有以下5种：

• 由cpu的某些错误引起

  • 除数为０中断——类型0中断
  • 溢出中断——类型4中断INTO

• 为调试程序而设置的中断

  • 单步中断——类型1中断
  • 断点中断——类型3中断
  • 中断指令——指令INT n中断

类型2中断是NMI非可屏蔽中断

2.中断向量表

每个中断矢量在表中占据4个字节，地址较高的两个字节放入口地址的段地址，地址较低的两个字节放偏移地址，低位在前，高位在后。

中断向量表中的存储地址 ＝中断类型码n×4

例题分析：

 中断号为20H的中断所对应的中断向量存放在0000:0080H开始的4个单元，其值分别设为10H、20H、30H、40H，则中断向量为4030H:2010H。
 ​
 分析：
 1、一个中断向量占4个存储单元，则20H*4=80H开始的4个单元中： 0080H 、 0081H、0082H、0083H
 2、按照前2个单元存放中断处理程序入口地址的偏移量（IP），低位在前，高位在后，则偏移量为IP为2010H
 3、后两个单元存放中断处理程序入口地址的段码CS，低位在前，高位在后，则CS为4030H
 4、最终中断向量为CS:IP，即4030H:2010H

3.硬件中断及其响应过程

3.1可屏蔽中断INTR的响应过程

① 从数据总线上读取中断类型码，将其存入内部暂存器

② 将标志寄存器的值推入堆栈，判断IF值

③ 把标志寄存器的中断允许标志IF和跟踪标志TF清零（为下一次中断做准备）

④ 将断点保存到堆栈中（保护现场）

⑤ 找到中断向量，转入相应的中断处理子程序

3.2非屏蔽中断NMI的响应过程

与可屏蔽中断的响应过程仅有两点不同：

这种类型的中断无需判断标志IF是否为1，以及不需要读取中断号

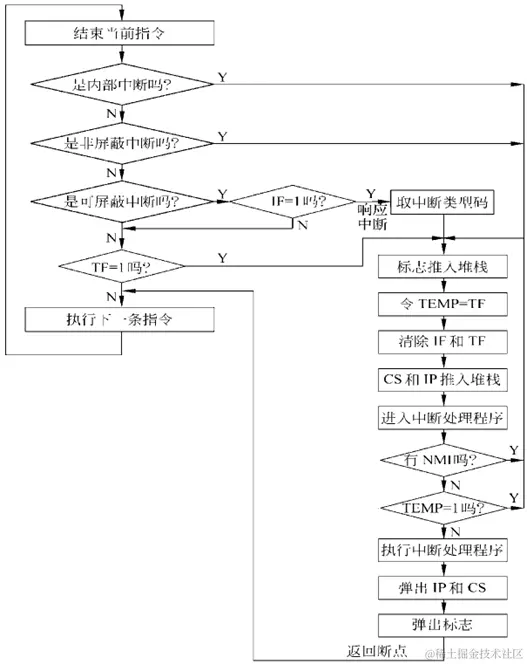

图又来啦，很重要！记它

4.中断的作用

0. 任务切换(通过定时时钟,再利用中断机制可分配CPU的时间)
1. IO设备与CPU并行工作
2. 实时性信号(随机信号)
3. 检测、报告、处理系统运行中错误
