『期末复习』英特尔的第一代32位处理器-80386的编程结构


1.80386的编程结构

1985年,Intel公司推出80386,采用32位数据总线,32位地址总线 。从16位体系结构过渡到32位体系结构。

多用户和多任务操作系统而设计的

80386内部分为三大部分:

  1. 总线接口部件(BIU)

  2. 中央处理部件(CPU)

    ​ 指令预取部件(IPU)

    ​ 指令译码部件(IDU)

    指令执行部件(EU)

  3. 存储器管理部件(MMU)

    ​ 分页部件(SU)

    ​ 分段部件(PU)

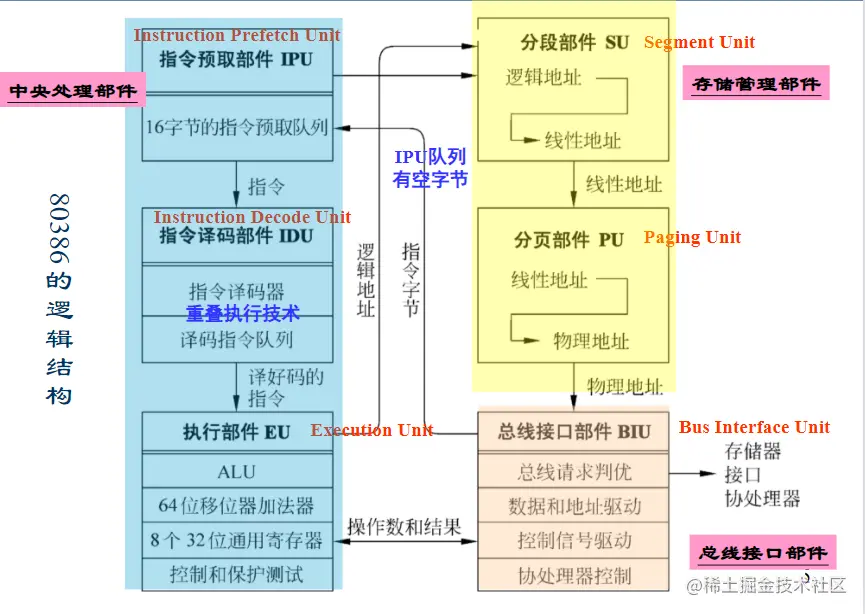

image-20220321182359683

重点:要求能够画出结构图

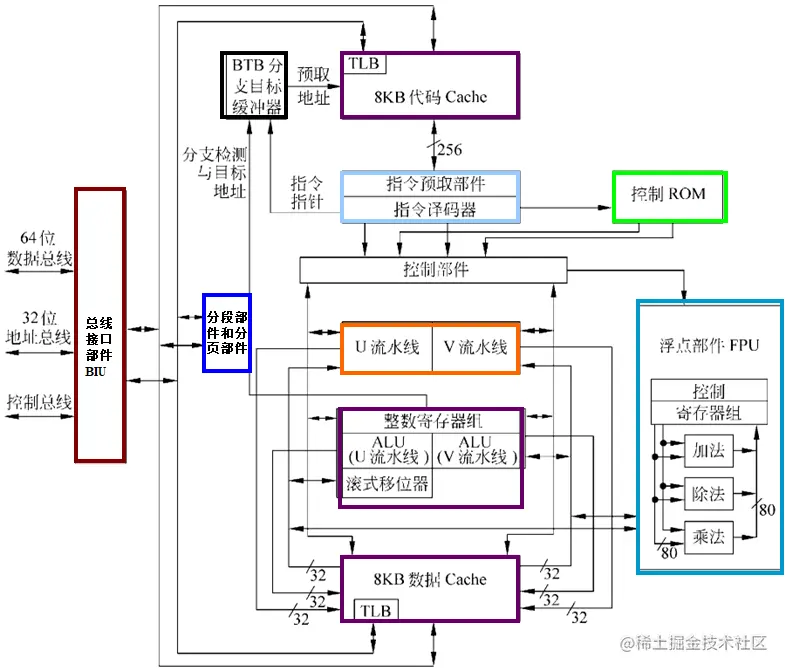

image-20220626155218702

理解记忆:

主机三大件是CPU,主板,内存,三者之间依靠总线连接;所以需要有三种总线传送数据给总线接口部件(BIU)-》分段分页来存储数据(存储器管理部件(MMU))-》CPU(需要运算寻址)。所以有两个U/V流水线运算器,运算需要取指,译码(指令预取部件(IPU)、指令译码部件(IDU)),当有复杂指令时需要控制ROM将其转换为微程序,还有专门的浮点运算部件(FPU),通过控制部件,连接U/V流水线运算器和浮点运算部件(FPU)和控制ROM,最后两极有代码cache和数据cache,分离指令预取和数据操作,防止两者发生冲突,提高cache命中;BTB分支目标缓存器负责预取地址

2.32位微处理器的发展

80486微处理器是在80386基础上又增加了浮点运算部件加强了高速缓冲部件,其性能和速度又提高了一大步。

Pentium处理器是一种先进的32位微处理器。它是一种双ALU流水线工作的CPU,每一个时钟周期可执行两条指令,提供了强有力的工作站和服务器功能。

PentiumⅡ,Ⅲ及Ⅳ微处理器又增添了多媒体处理功能,所以,Pentium微处理器也就最适用于多媒体计算机和网络计算机中。

3.温故知新

1.执行下面的加法指令,求运算后的各个标志位:

   0111 1110  B
 + 0010 1000  B
 ---------------
   1010 0110  B

 AF:半进位标志
 CF:进位标志
 SF:符号位标志:低八位有偶数个1则位1
 OF:溢出标志:用双符号法异或判断
 ZF:零标志
 PF:奇偶标志
 SF/ZF/PF/CF/AF/OF
  1 0  1  0  1  1

2.8086的逻辑结构由哪些部分组成?

理解记忆:

宏观上8086主要由BIU(总线接口单元)EU(执行单元)组成,总线接口单元主要负责取值,访存与外部总线通信,所以它包括四个段寄存器,访存时CS需要搭配IP使用,寻找下一条待执行的指令,所以还有IP(指令指针寄存器),8086的地址线有20根,数据线只有16根,所以需要有地址加法器将20位的物理地址转换为16位的段基址+偏移量,通过输入输出控制电路传送到指令队列缓存器中,这是因为CPU取指速度快,执行速度慢,增加缓冲器提高CPU的效率。执行部件从指令队列缓冲器中取指令(数据),送入ALU(运算器)中运算,有8个通用寄存器(ABCDX,SBP,DSI)。最终运算结果特征保存在符号标志寄存器

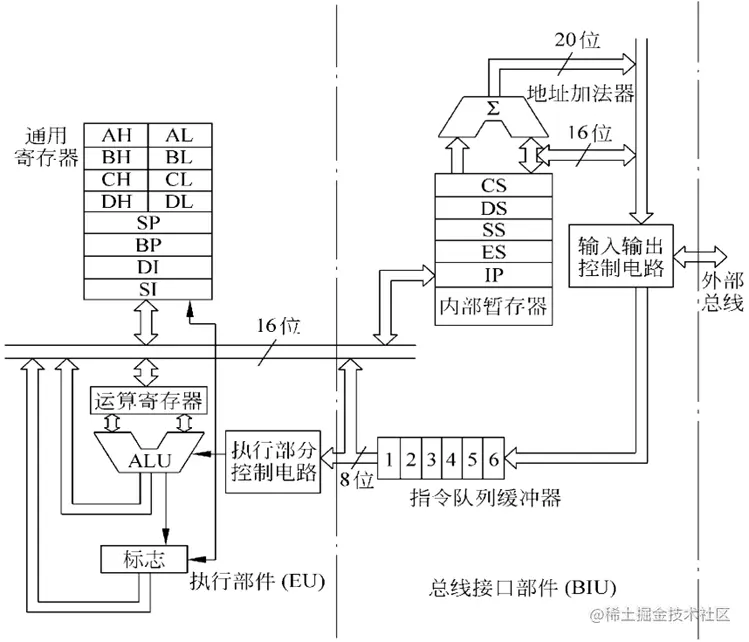

image-20220626160733832

简答:

1.总线接口部件BIU组成

  • 4个16位段地址寄存器

  • 16位的指令指针寄存器IP

  • 20位的地址加法器

  • 6字节的指令队列缓冲器

2.执行部件

  • 4个通用寄存器

  • 4个专用寄存器

  • 标志寄存器

  • 算术逻辑部件

3.8086中BIU和EU功能分别由哪些?

略,不写了,前面写了两次了

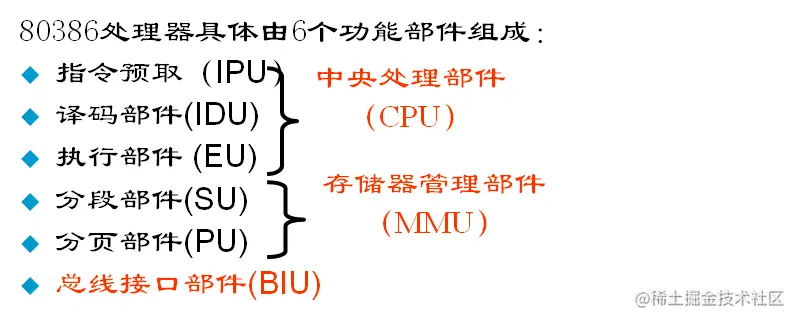

4.§80386的逻辑结构包括哪些部件?

image-20220626163244644
