『期末复习』8086微处理器的编程结构（必考）

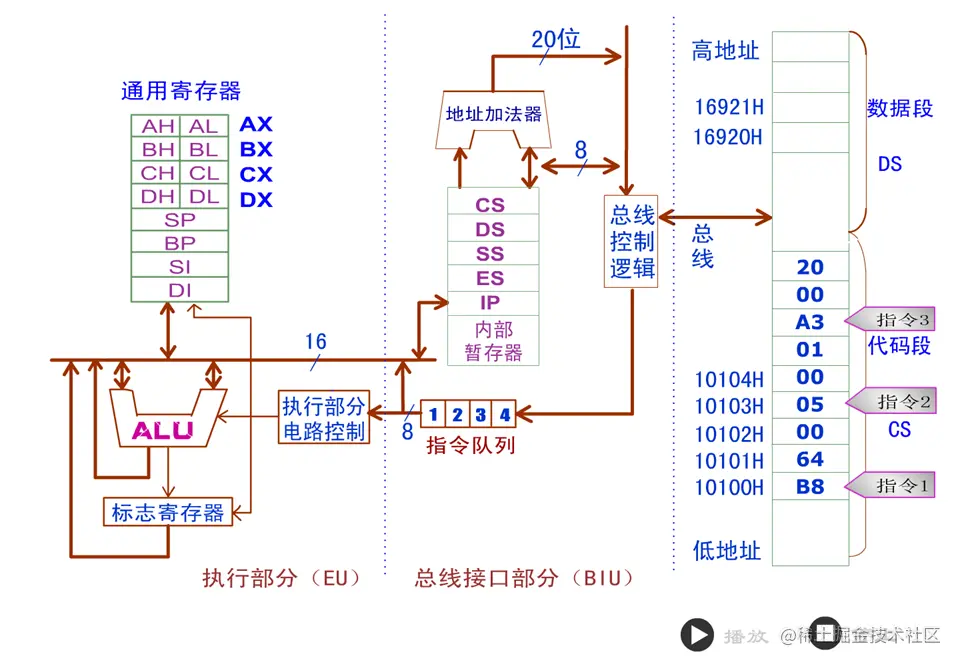

1.8086的编程结构

1. 总线接口单元BIU(Bus Interface Unit)——负责与存储器、I/O端口传送数据

2. 执行单元EU(Execution Unit)——负责指令的执行

1.总线接口单元BIU(Bus Interface Unit)——负责与存储器、I/O端口传送数据

• 功能：

  • 从内存中取指令送入指令预取队列 -》取指，访存
  • 负责与内存或输入/输出接口之间的数据传送 -》I/O接口通信

• 组成：

  • 4个16位段地址寄存器
  • 16位的指令指针寄存器IP
  • 20位的地址加法器
  • 6字节的指令队列缓冲器

2.执行单元EU(Execution Unit)——负责指令的执行

• 功能：

  • 从指令队列中取指令代码 -》取指，译码
  • 在ALU中完成数据的 -》运算
  • 运算结果的特征保存在标志寄存器FLAGS中。-》保存运算结果特征

• 组成：

  • 4个通用寄存器
  • 4个专用寄存器
  • 标志寄存器
  • 算术逻辑部件

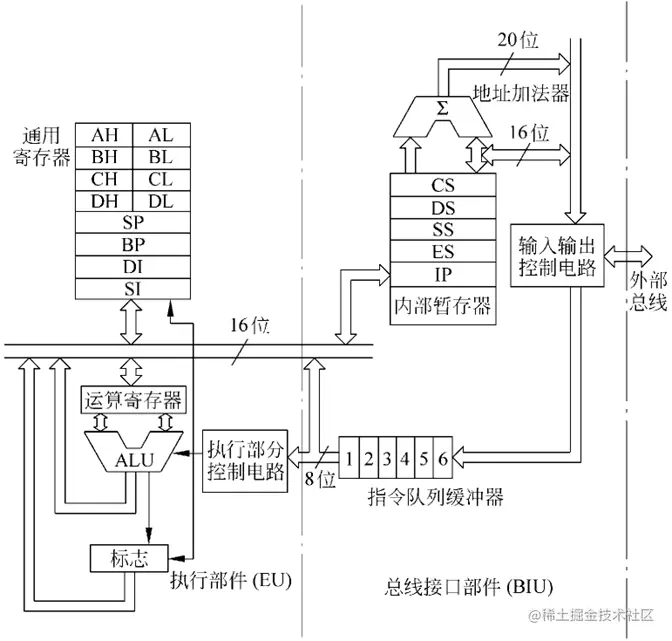

这个图要理解，理解，会画

2.指令预取队列

指令预取队列的存在使EU和BIU两个部分可同时进行工作，从而

• 提高了CPU的效率；
• 降低了对存储器存取速度的要求

3.问答环节

1.BIU和EU分别有什么功能？

1.总线接口单元BIU(Bus Interface Unit)——负责与存储器、I/O端口传送数据

功能：

从内存中取指令送入指令预取队列

负责与内存或输入/输出接口之间的数据传送

2.执行单元EU(Execution Unit)——负责指令的执行

功能：

从指令队列中取指令代码 -》译码

在ALU中完成数据的 -》运算

运算结果的特征保存在标志寄存器FLAGS中。

2.简述8086的编程结构，由宏观到微观？（老师说往届出过类似的考试题）

画出图即可
