这是我参与「第四届青训营 」笔记创作活动的的第1天。
一、本堂课重点内容：
1.1 大数据体系和SQL
介绍大数据体系和SQL的处理流程，重点介绍SQL在分布式环境下的处理
1.2 常见的查询优化器
介绍查询优化器的分类，重点介绍RBO和CBD的原理
1.3 社区开源实践
介绍查询优化器在社区的开源实践，重点介绍Apache Calcite项目
1.4 前沿趋势
介绍SQL引擎的前沿趋势，重点介绍AI和DB的结合
二、详细知识点介绍：
2.1 SQL的处理流程
graph LR
Input--SQL-->Parser
Parser--AST--> Analyzer
Analyzer--Logical Plan-->Optimizer
Optimizer--Physical Plan-->Executor
- 每个SQL语句实际上就是按照规定格式的字符串，输入进去之后毫无疑问首先进行的就是要理解这条字符串，那么就用到了Parser，这个解析器要完成两个工作词法分析和语法分析，首先进行的就是词法分析，将这个字符串进行拆分，得到关键词、数值常量、字符串常量、运算符号等，然后存储在token中，之后用得来的token进行语法分析，组成AST node，最终得到一个抽象语法树即AST，简单来说就是将这个SQL语句字符串拆开来进行分门别类方便后续操作进行。
- 获得AST之后，就轮到了Analyzer大显身手，这个分析器要检查并绑定SQL语句中指定的数据库、表、列等元信息，还要检查SQL语句写的对不对，符不符合要求，有个合法性检查，没问题后就将AST转化为Logical Plan即逻辑计划树。
所谓逻辑计划树，可以理解为逻辑地描述一个 SQL 如何一步步地执行查询和计算，最终得到执行结果的一个分步骤地计划。树中每个节点是是一个算子，定义了对数据集合的计算操作（过滤，排序，聚合，连接），边代表了数据的流向，从孩子节点流向父节点。之所以称它为逻辑的，是因为算子定义的是逻辑的计算操作，没有指定实际的算法，比如对于逻辑的排序算子，逻辑计划树里没有指定使用快排还是堆排。
- 之后就是查询优化器要干的事情了，要查询的结果SQL语句已经定下来了，但是数据库怎么去得到这个结果没有规定，所以我们肯定是希望在得到同样结果的同时，所花费的开销要尽量的小，它的目标就是找到一个正确且执行代价最小的物理执行计划即Physical Plan，优化器的输出是一个分布式的物理执行计划。
分布式物理执行计划的目标是在单机 Plan 的基础上最小化数据移动和最大化本地 Scan，生成 PlanFragment 树。
一个 PlanFragment 封装了在一台机器上对数据集的操作逻辑。每个 PlanFragment 可以在每个 executor 节点生成 1 个或多个执行实例，不同执行实例处理不同的数据集，通过并发来提升查询性能。
Plan 分布式化的方法是增加 shuffle 算子，执行计划树会以 shuffle 算子为边界拆分为PlanFragment。
- 最后一步就是执行啦，Executor 按照物理执行计划扫描和处理数据，充分利用机器资源（CPU 流水线，乱序执行，cache，SIMD）
2.2 常见的查询优化器
关于RBO与CBO，有个形象的比喻：⼤数据时代到来以前，做生意或许凭借多年累计下来的经验（RBO）就能够很好的做出决策，跟随市场变化。 但是大数据时代，如果做生意还是靠以前凭经验做决策，而不是靠大数据、数据分析、数据挖掘做决策，那么就有可能做出错误的决策。 这也就是越来越多的公司对BI、数据挖掘越来越重视的缘故，像电商、游戏、电信等⾏业都已经⼤规模的应⽤。
2.2.1 RBO：基于规则的优化器
- 基于关系代数等价规则对逻辑计划进行变换
- 简单来说就是前人根据经验总结出各个访问路径的优先级，而这个优化器就是按照系统的特定规则选取优先级最高的访问路径，即依据关系代数等价规则转化为高优先级的访问路径
Pattern：定义了特定结构的 Operator 子树（结构）
Rule：定义了如何将其匹配的节点替换（Substitute）为新形态，从而生成新的、等价的Operator 树（原地替换）
优化器搜索过程被抽象为不断匹配 Pattern 然后应用 Rule 转换，直到没有可以匹配的 rule
2.2.2 CBO：基于代价的优化器
- 使用一个模型估算执行计划的代价，选择代价最小的执行计划。
graph LR
原始表统计信息+推导规则 --> 算子代价计算规则
算子代价计算规则-->计算执行计划代价
计算执行计划代价-->执行计划枚举
- 这边老师介绍了统计信息+推导规则和执行计划枚举
- 统计信息：包含原始表统计信息和推导统计信息
基表统计信息
- 表或者分区级别：行数、行平均大小、表在磁盘中占用了多少字节等
- 列级别：min、max、num nulls、num、not nulls、num、distinct value(NDV)、histogram 等
推导统计信息
- 选择率（selectivity） ：对于某一个过滤条件，查询会从表中返回多大比例的数据
- 基数（cardinality） ：基本含义是表的 unique 行数，在查询计划中常指算子需要处理的行数
这里老师提到准确的基数，远比代价模型本身重要，主要是因为代价模型很可能是比较粗糙的无法完美契合，但准确的基数是可以得到一个比较好的执行计划的。
- 推导规则:假设列和列之间是独立的，列的值是均匀分布
- AND条件：fs(a AND b) = fs(a) * fs(b)
- OR条件: fs(a OR b) = fs(a) + fs(b) - (fs(a) * fs(b))
- NOT条件: fs(NOT a) = 1.0- fs(a)
- 等于条件(x = literal)
- literal < min && literal > max: 0
- V1/NDV
- 小于条件 (x < literal)
- literal < min: 0
- literal > max: 1
- (literal - min) / (max - min)
最后的执行计划枚举，CBO一般使用贪心算法或者动态规划枚举所有执行的计划，选出执行代价最小的执行计划。
2.3 社区开源实践-Apache Calcite概览
Calcite 是一个用于优化异构数据源的查询处理的基础框架，它提供了标准的 SQL 语言、多种查询优化和连接各种数据源的能力，同时 Calcite 有着良好的可插拔的架构设计。

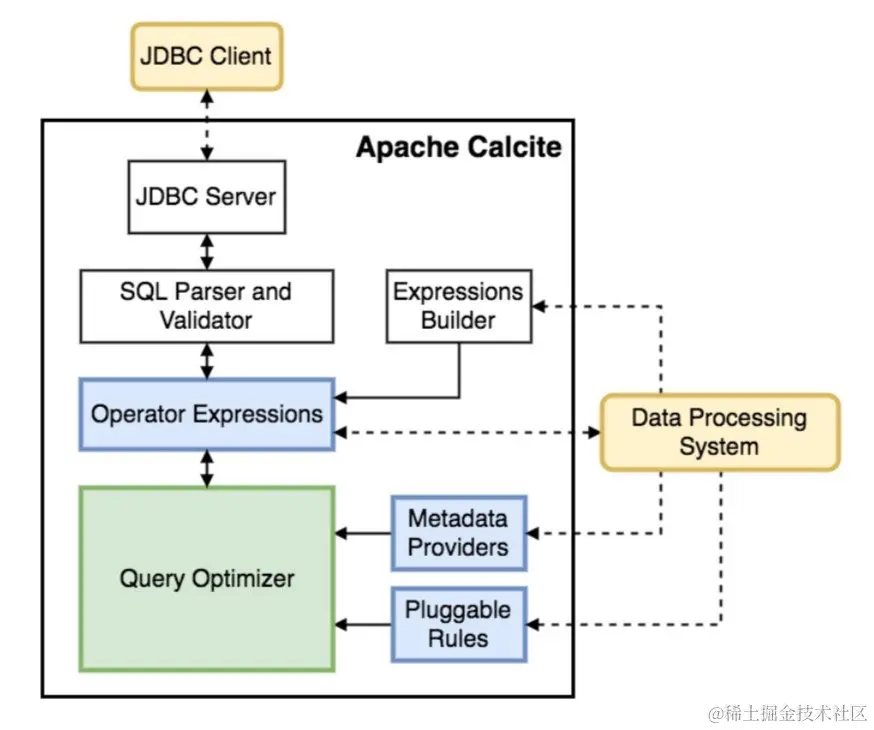

通过架构图我们可以看出，Calcite 最大的特点（优势）是它将 SQL 的处理、校验和优化等逻辑单独剥离出来，省略了一些关键组件，例如，数据存储，处理数据的算法以及用于存储元数据的存储库。其次 Calcite 做得最出色的地方则是它的可插拔机制，每个大数据框架都可以选择 Calcite 的整体或部分模块建立自己的 SQL 处理引擎，如 Hive 自己实现了 SQL 解析，只使用了 Calcite 的优化功能，Storm 以及 Flink 则是完全基于 Calcite 建立了 SQL 引擎。
Calcite框架运行阶段和2.1提到的四个阶段差不多，这里老师提到Apache Calcite内置RBO和CBO，RBO和上面2.2.1没什么区别，CBO就得详细介绍介绍了，Calcite CBO是基于Volcano/Cascade框架.
Cascade优化器是Volcano的后续版本，进行了一些优化。他们的主要思想都是通过规则枚举出所有的plan case，然后通过cost model 选出最优的plan。主要的不同点在于Volcano是先等价替换出所有的逻辑计划，然后计算物理计划。而Cascade是没有区分逻辑计划和物理计划，统一处理。个人认为Volcano类似于宽度优先搜索，Cascade类似于深度优先搜索。
Volcano/Cascade的精髓：Memo、动态规划、剪枝
Memo 本质是 AND/OR Graph，通过共享相同的子树减少内存开销，记录搜索过的子树的最优执行计划（winner）；
应用Rule搜索候选计划；
Branch-and-Bound Pruning：已搜索完成的物理计划的代价最小值成为 Cost Upper Bound。当新的搜索分支的代价高于它时，不需继续搜索。初始 Cost Upper Bound 可由优化器根据启发式规则估算。
2.4 前沿趋势-DATA+AI
AI4DB
- 自配置：智能调参（OtterTune，QTune）、负载预测、负载调度
- 自诊断和自愈合：软硬件错误、错误恢复和迁移
- 自优化：统计信息估计（ Learned cardinalities ）、代价估计、学习型优化器（IBM DB2 LEO），索引推荐，视图推荐
DB4AI
- 内嵌人工智能算法（MLSQL，SQLFlow）
- 内嵌机器学习框架（SparkML， Alink， dl-on-flink ）
三、实践练习例子：
【作业一】分布式计算系统 - 飞书文档 (feishu.cn)
四、课后个人总结：
- 本章我觉得那个CBO的知识点还是很难理解的，自身基础不够，有些算法思想没有触类旁通不是很理解，需要花时间细细看一下。0.0
- 还要写一点的话就是通过本课程的学习，对SQL Optimizer有了更深刻的认识，就是一开始那个SQL语句要进行Parser我就想到了我之前在用QT Creator链接数据库后，使用的SQL语句全部要存为QString，就是字符串，然后再交给解析器解析，还是挺有感触的(^▽^)
