三层交换静态路由实验

哭唧唧798
80 阅读1分钟

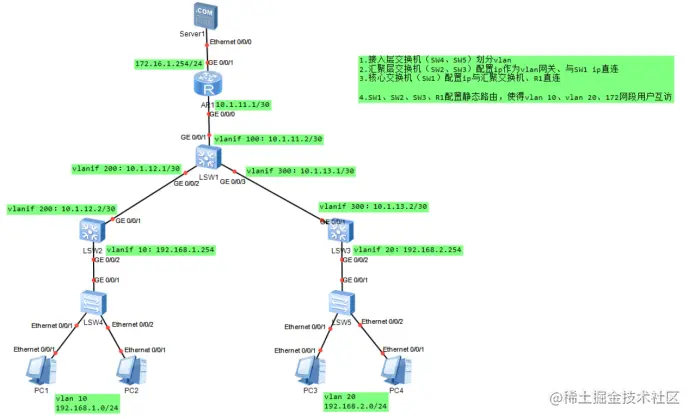

设备修改系统名称


贴图：

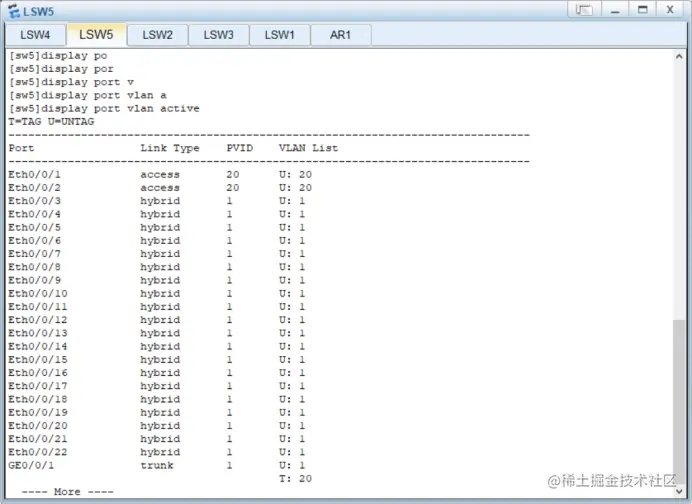

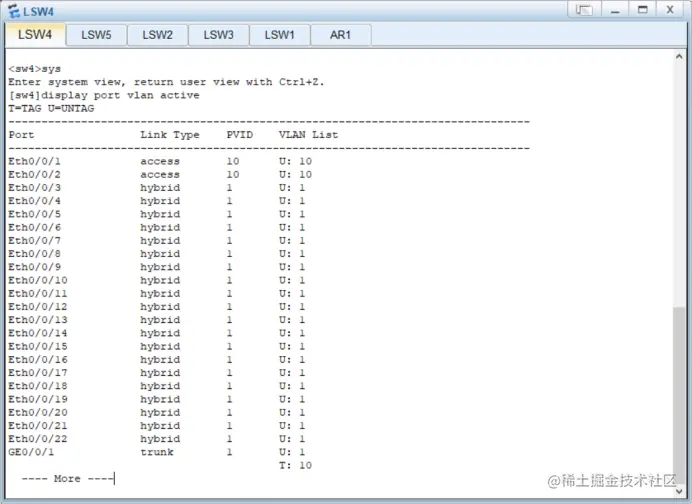

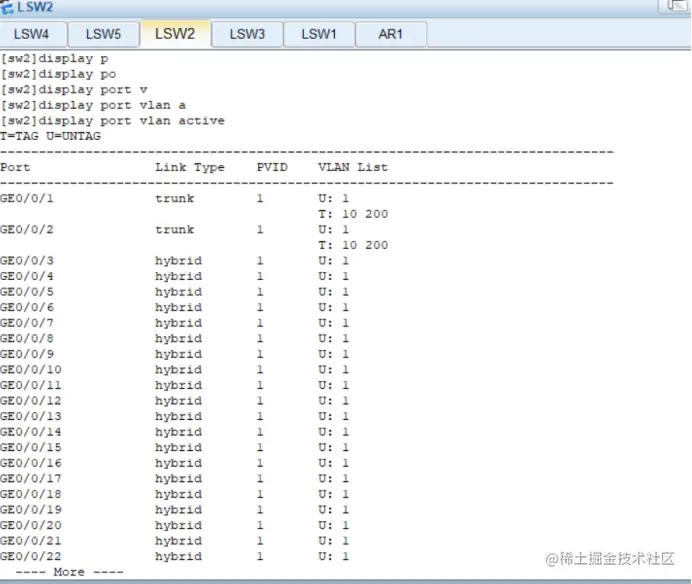

1. SW4、SW5：display port vlan active

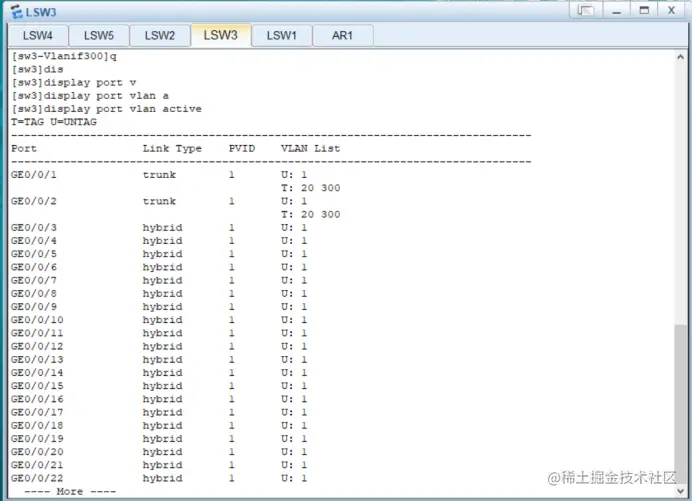

2. SW2、SW3：display port vlan active

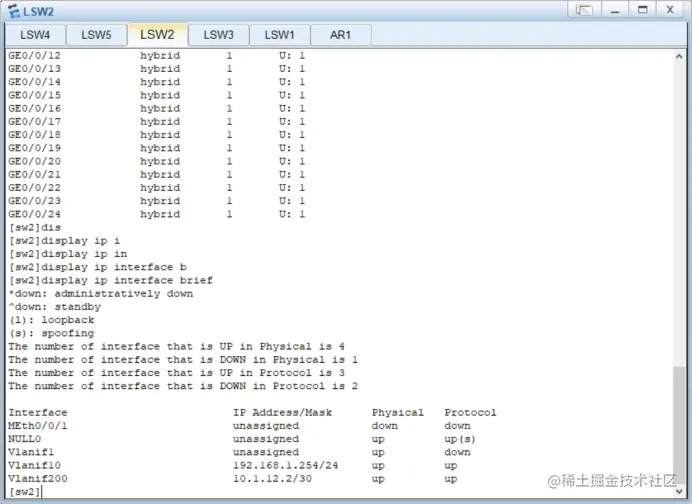

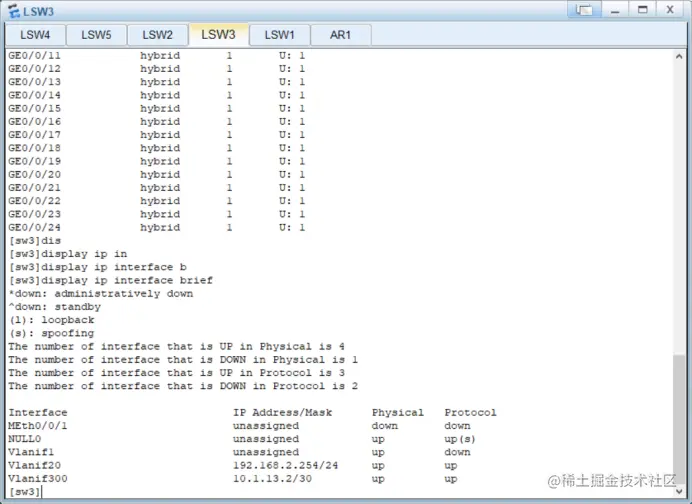

image.png 3. SW2、SW3：display ip interface brief

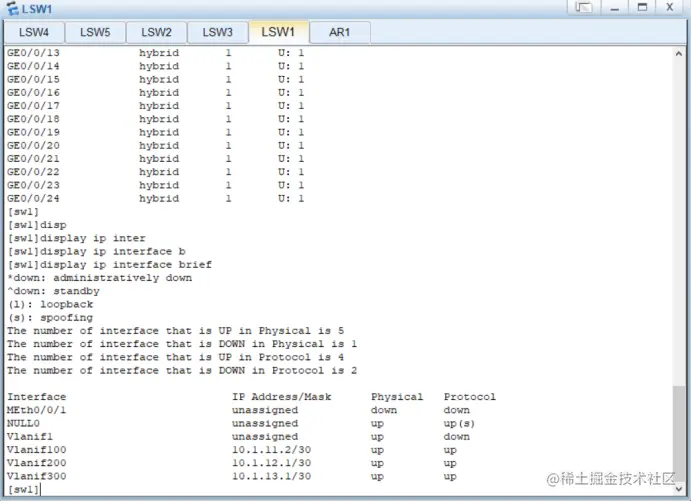

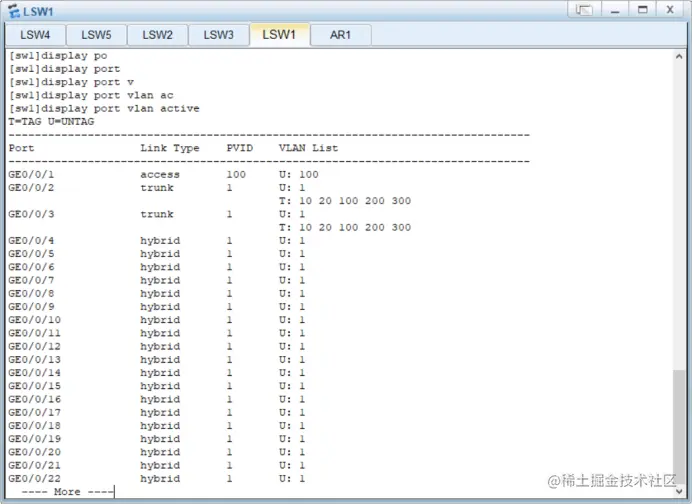

4. SW1：display port vlan active

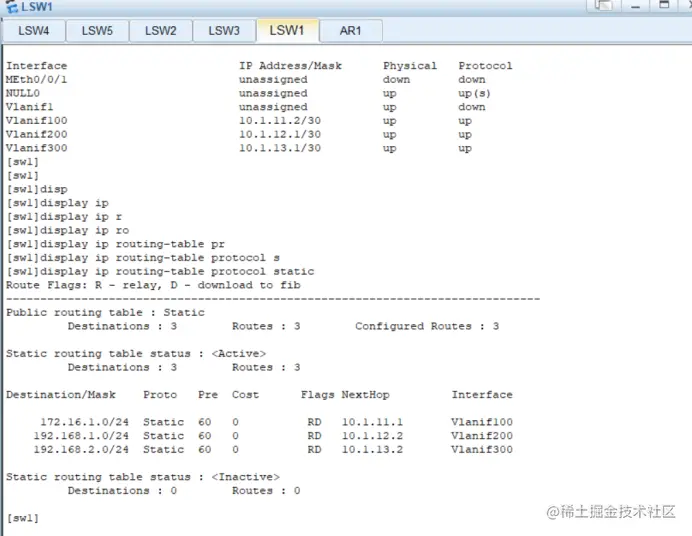

5. SW1：display ip interface brief

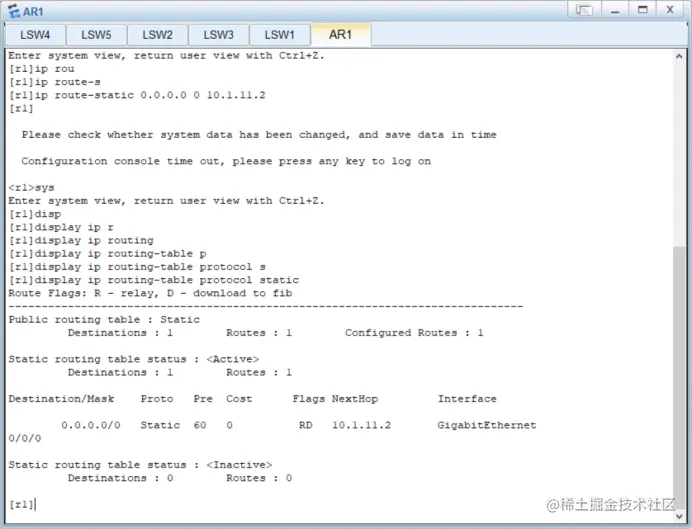

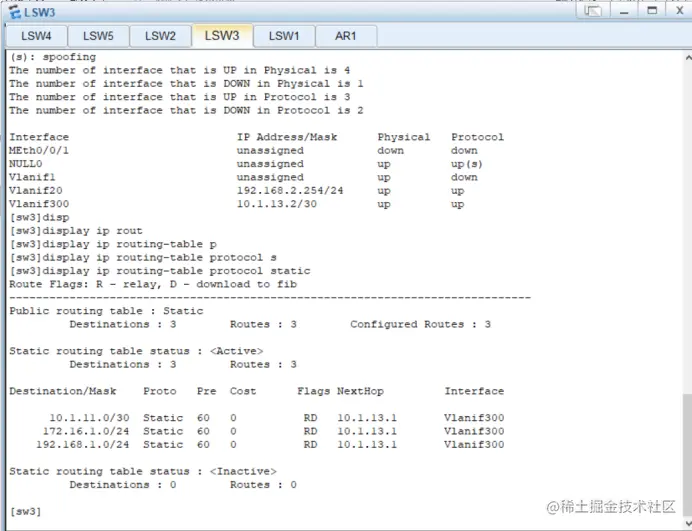

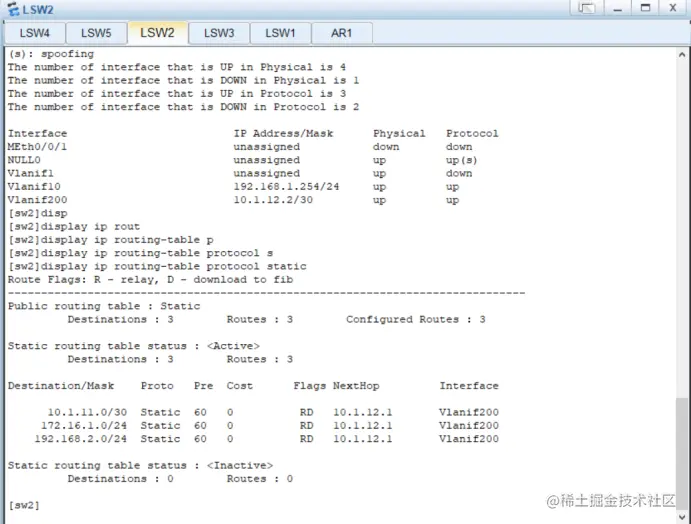

6. SW1、SW2、SW3、R1：display ip routing-table protocol static









结果展示

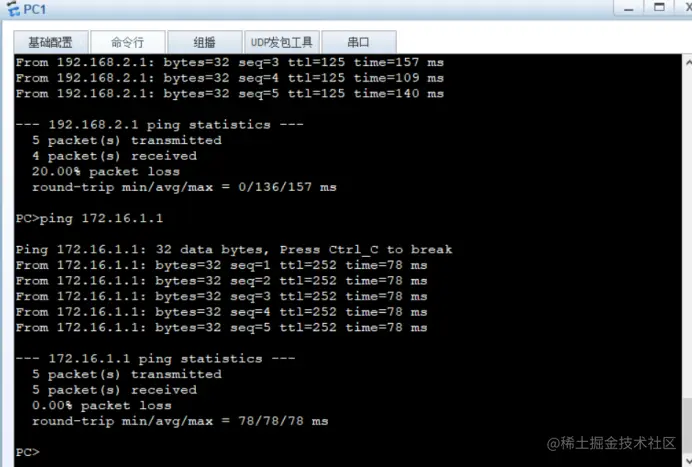

PC1 Ping PC3



image.png PC1 ping Server1



image.png PC3 ping Server1
