LSM树简介

LSM树逻辑架构

LSM树（Log-Structured Merge-Tree：日志结构合并树）广泛的作为各种NoSql的底层存储引擎，例如Hbase，RocksDB，Cassandra，LevelDB，TiDB等。

LSM树，其实并不是某一种特定的数据结构，更多的是一种思想，它并没有一个固定的实现格式。

我们可以尝试为LSM树下一个大致的，通用的定义：

LSM树横跨了内存和外存，在内存和外存中均有存储结构。我们暂且将这些存储结构均称为“树”。
通常将LSM树划分为多个层，称为L0-LN。其中L0位于内存，L1-LN位于磁盘。
内存中的存储结构，一般采用有序的，可高性能查找的数据结构，例如AVL树，红黑树，跳表等。
外存，即L1-LN 层，每一层的本质是多个文件，文件内是已经排好序的数据。
每一层的“树”，数据量到达一定阈值之后，都会向下层compact。
对LSM树的增删改，均在内存中操作。在归并的时候，会将修改落到磁盘。
LSM树的特点是写性能强，但读性能偏弱，所以适用于多写少读的场景。

LSM树的逻辑结构

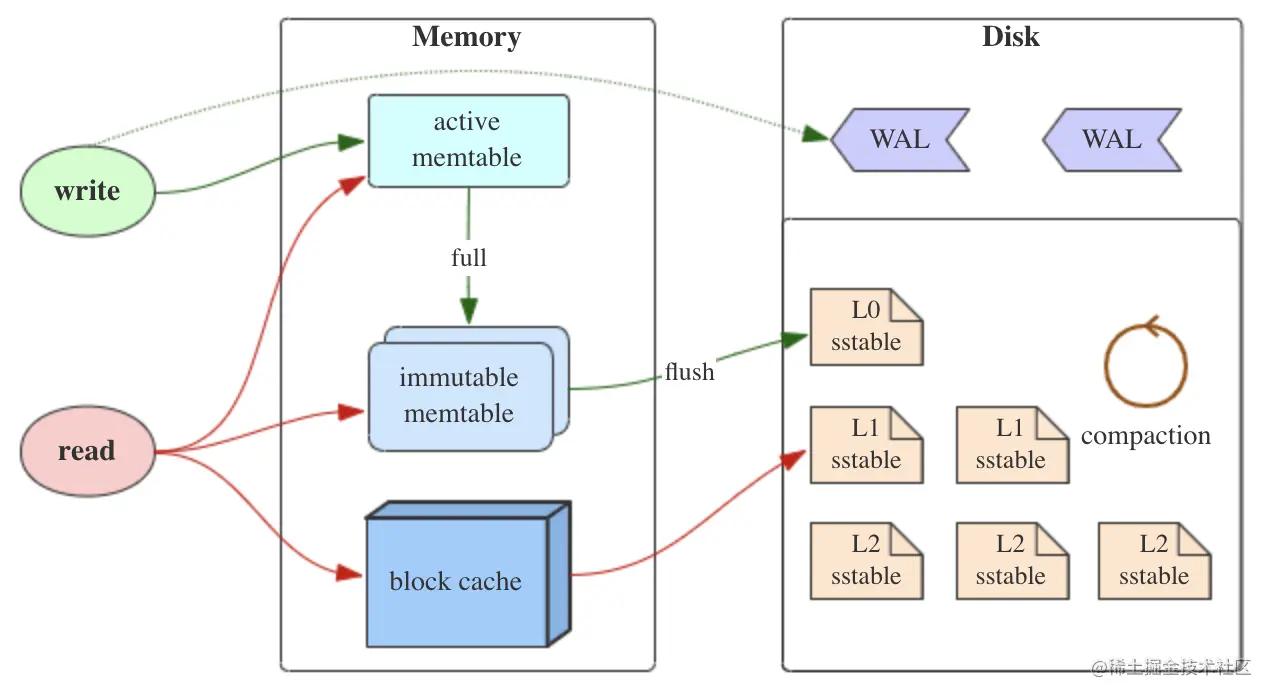

前面的定义讲到，LSM树是位于内外存的多颗“树，只是为了方便理解。实际上，LSM树由memtable，immutable-memtable和SSTable组成。其中memtable，immutable-memtable位于内存，其本质是有序的数据结构，SSTable位于磁盘，本质就是存储有序数据的file。

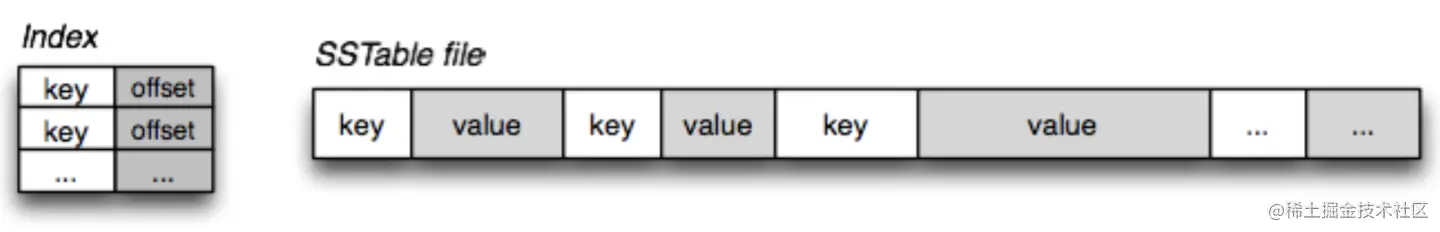

SSTable的示意图

接下来，详细的介绍一下，增删改查LSM树的过程。我们假定，内存中使用的数据结构是二叉搜索树。

LSM树的插入

LSM树的插入涉及两步：1.WAL先写日志。2.将待插入的数据定位到内存中待写入的位置之后，写入即可。若该位置已有重复的数据，则将其更新。可以发现，插入根本不care该数据是否已经存在于磁盘之中，只在内存中进行插入或更新。

我们的增删改操作都是直接作用在memtable上，当memtable的大小到达一定的阈值之后，其会转变成：immutable-memtable，顾名思义，就是不可改变的memtable，可以将它理解为即将刷入磁盘的一个中间态；与此同时，会新建一个memtable以供接下来的写操作。之后，后台线程会将 immutable memtable 写入到磁盘中的L1层形成一个新的 SSTable 文件，并随后销毁 immutable memTable。SSTable是不可修改的，数据的更新和删除都是以顺序写入新记录的形式呈现。而我们读取数据的时候，会按照新->旧的顺序读取，所以先读到的是最新的数据。数据在文件中是按 key 有序组织的，利于高效地查询和后续合并。

这里要注意，当memtable满了之后，会顺序写入磁盘，变成一个SSTable，所以，在L1层中，单个SSTable中不可能存在相同key的数据，但是不同的SSTable中却可能存在相同key的数据。

LSM树的更新

LSM树的更新可以分为两种场景：1.待更新的数据在内存中。2.待更新的数据在磁盘中。针对上述两种场景，LSM树的更新可以统一概括为：1.在内存中寻找待更新的数据。2.找到了，则将其更新。若没找到（数据在外存），则将待更新的数据插入到本应存在的位置。

LSM树的删除

LSM树的删除和更新的流程几乎一样，找到内存中的数据，或者数据本应存在的位置；之后对这个数据打上一个“delete”标签，或者对这个位置插入一个打上了“delete”标签的数据。

LSM树的查找

LSM树的查找操作，性能偏弱，其查找流程是按照L0，L1 …… LN的顺序进行查找，找到为止。因为LSM树的特性，即使其存在重复数据，最新的数据也一定位于更低的层中，所以最先找到的一定是最新的数据。

查找时，首先查找内存中的L0层，例如内存中的二叉搜索树，在log(n)内即可查找结束。

内存中若未能找到，就该去找外存了。外存中的每一层里的多个SSTable都可以配有bloom filter和索引，由bloom filter快速判断block内部是否存在待查找的值，若可能存在，则通过索引加速查找过程。所以针对外存的查找过程是：从L1层依次找到LN层，每层内依次按照新SSTable -> 旧SSTable的顺序，首先通过布隆过滤器判断元素的存在性，若不存在直接跳过，可能存在，则借助索引加速查找。找到，则结束。最坏的情况，需要遍历L1-LN的所有SSTable。

LSM树的compact

前文讲到，增删改操作均是在内存中进行的，而内存中的数据流入磁盘，和针对磁盘上数据的管理，均扔给compact来做了，所以compact是LSM树中最重要，也是最复杂的逻辑。compact，就是将低级别的多个SST文件中的数据通过不同策略放入高一级的SST文件中，并清理掉低级别中的SST文件的过程。

LSM树的compact过程

compact，即针对L1-LN上的SSTable所做的操作。在了解L1-LN层的compact之前，我们先来看几个概念。

读放大:读取数据时实际读取的数据量大于真正的数据量。例如 LSM 读取数据时可能需要扫描多个 SSTable.
写放大:写入数据时实际写入的数据量大于真正的数据量。例如在 LSM 树中写入时可能触发Compact操作，导致实际写入的数据量远大于该key的数据量。
空间放大:数据实际占用的磁盘空间比数据的真正大小更多。例如上文提到的 SSTable 中存储的旧版数据都是无效的。

与此同时，我们要思考一个问题：为什么需要compact？答案很显而易见：你会发现，LSM树的增删改操作，都是在内存中进行的，在之后的compact过程中被刷到磁盘中，并且随着时间的推移，不断地存入更高的level中，那么当我想要对一个数据进行增删改的时候，磁盘中大概率会存有这个数据的历史版本，而这个历史版本，不会被读取到，没有任何作用，却占着磁盘，所以我们需要通过compact将其清理掉，只保留数据的最新版本。

compact有多种策略，每种策略都有自己的优缺点，且在不同的存储引擎中被应用。目前广泛应用的有下述两种策略。

Size-Tiered-Compaction Strategy

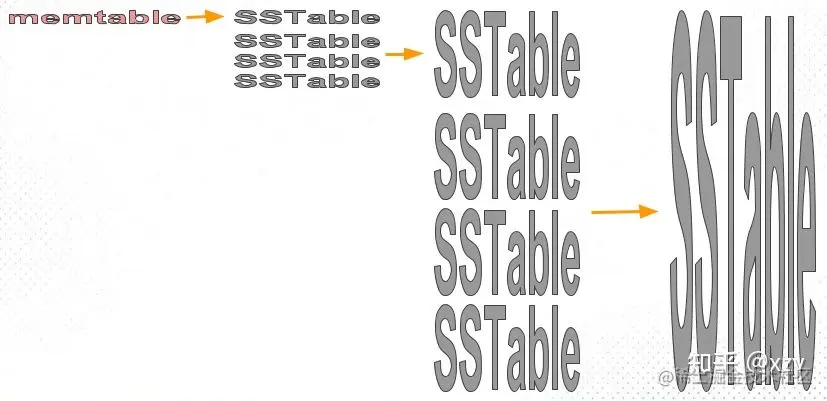

STCS策略保证每个level内的SSTable大小相近，当某一个level的SSTable数量达到一定阈值的时候，将这些SSTable合成一个更大的SSTable，放入下一个level。且在合并的过程中会清理掉重复的，被删除的数据，与此同时，新生成的大SSTable也是按key排序的。你可以将其理解成是一个多路归并排序。你可以看到，使用这样的策略，会使得更高级的level中存有更大的SSTable。

空间放大问题：使用这种策略，仅仅能保证每个SSTable内不存在重复的数据，但是同一层的多个SSTable之间依然可能存在重复的数据，即空间放大的问题依然存在。
读放大问题：当需要查找某一个数据时，因为我并不知道这个key存在于哪个SSTable内，故需要从新到旧，依次遍历所有SSTable。即读放大也较严重。
写放大问题：当我们写入数据，如果此时恰好触发了compact，则会有一定写放大问题。

Leveled Compaction Strategy

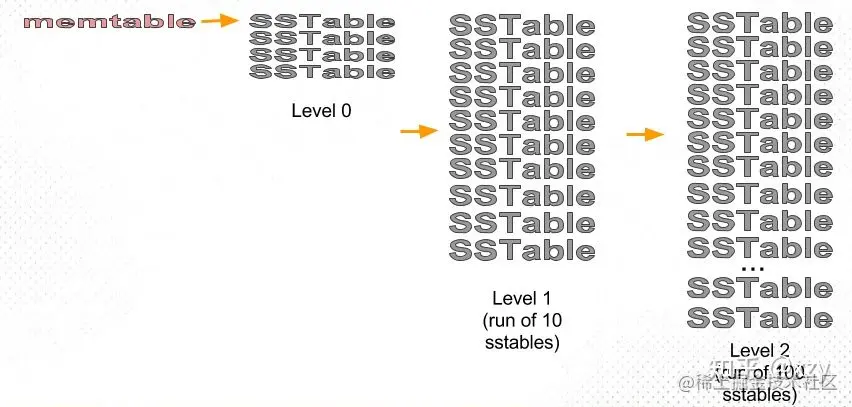

LCS策略保证磁盘中所有层的SSTable大小都一致。每一层会限制总文件大小，例如L1层总大小为10G，L2层为100G，L3层为1000G等。且磁盘中（L1层和更高层）每一层内均按序排列且层内无重复数据，即：不仅单个SSTable内是按序排列的，SSTable之间也有序。

如果某一层总文件大小达到了阈值，则会触发compact操作，会在这一层中选择一个SSTable和下一层中key范围有交集的SSTable进行合并。例如：L1层现在总文件大小达到了阈值，从L1层中选择一个SSTable，其key的范围为5-10，此时L2层的多个SSTable的key范围为：0-3,4-8,9-12,13-16。那么此时就会将这个5-10的SSTable和L2层的4-8,9-12的SSTable进行compact。与此同时保证compact之后单个SSTable大小不超过阈值，且层内有序。并且多个不相关的compact可以并行。

空间放大问题：由于其层内并无重复数据，且在compact的时候并不会创建临时文件，所以其空间放大问题并不大。
读放大问题：由于层内SSTable是按key有序排列的，如果想在某一层内寻找某个key，可以直接定位到可能存在该key的SSTable，读放大问题很小。
写放大问题：当某一层的总大小超过阈值之后，LCS 会从中选择一个 SSTable 与下一层中所有和它有交集的 SSTable合并，并将合并后的 SSTable 放在下一层。所以其也是存在写放大的问题的。

拓展：MVCC在LSM树中的应用

当你读完上述的compact操作，不知道会不会有一个疑问，既然LSM树是NoSQL的存储引擎，那如果在高频率读写的情况下，触发了compact操作怎么办？比如一个连接正在读取某个SST文件，结果compact把他删了，那肯定不行。怎么办呢？如果采用悲观锁，那显然并发度会大打折扣，所以，就需要采用MVCC（多版本并发控制）来解决上述问题。

接下来介绍一下levelDB的MVCC实现原理。

在levelDB中，和MVCC有关的数据结构有三个：version，versionSet和versionEdit。

Version保存了各个level下每个sstable的FileMetaData。

其数据结构如下：

class Version {
......
// 属于的 VersionSet
VersionSet* vset_;
// 链表指针
Version* next_;
Version* prev_;
// 引用计数
int refs_;
// 每个 level 的所有 sstable 元信息。
// files_[i]中的 FileMetaData 按照 FileMetaData::smallest 排序，
// 这是在每次更新都保证的。（参见 VersionSet::Builder::Save()）
std::vector<FileMetaData*> files_[config::kNumLevels];

VersionSet全局唯一，其中记录了最新版本的version。

VersionSet {
// 实际的 Env
Env* const env_;
// db 的数据路径
const std::string dbname_;
// 正在服务的 Version 链表
Version dummy_versions_;
// 当前最新的的 Version
Version* current_;

VersionEdit 代表一次更新，新增了哪些SSTable file，以及删除了哪些SSTable file。

levelDB采用引用计数法来决定某个版本是否可以被删除。每个version会有一个ref字段，即引用计数，每个FileMetaData也会有一个引用计数。每当新生成一个version时，默认的引用计数为1，表名其被current_所引用。假设有读请求试图读取最新version时，其引用计数+1。所以我们可以总结出如下场景：

一个读请求正在读取最新version（假设名为v1）的数据，其引用计数为2。
读取的过程中，触发了compact，此时会生成新的version（假设名为v2），并被current_所引用，所以释放掉旧v1的一个引用计数，其引用计数变为1。注意此时读请求读取的是v1版本。
读请求读取完毕，v1引用计数变为0。
v1进入析构函数。

针对FileMetaData，每当生成一个新的version，未参与compact的SSTable，其引用计数会+1，并被保存到新的version中，参与了compact的SSTable，其引用计数不变，且不会被保存到新version中。

在version的析构函数中，会将该version的所有FileMetaData的引用计数减一，并删除所有引用计数为0的SSTable，所以参与了compact的SSTable的引用计数会降为0，并且被删除。

总结：通过上述介绍，我们发现，levelDB的MVCC，本质上是对版本以及SSTable加上了引用计数，当某个版本的引用计数降为0时，进入析构函数，析构函数会处理版本内的所有SSTable，将引用计数为0的SSTable清理掉。当读请求来临时，即使产生了新的version，该请求也只能看到他所读取的version下的所有SSTable，而只要有读请求作用在version上，其就不会进入析构函数，也就不会触发SSTable的删除操作，实现了多版本并发控制。

LSM树的应用

LSM树广泛的应用于各种NoSQL中，例如LevelDB的底层引擎就使用的是LCS策略+内存跳表的LSM树，RocksDB 默认采用的是 Size Tiered 与 Leveled 混合的压缩策略。

总结

LSM树是一个典型的读慢写快的思想，其写操作的核心是将涉及到磁盘的操作均转换为顺序追加写，故效率很高，但读有可能会遍历整个LSM树，故效率偏低。所以其适合于读少写多的场景。和最常见的B+树进行比较发现，他们都使用了WAL技术，但B+树的增删改均是随机磁盘写，而LSM树只是追加顺序写，但是LSM树的读操作最坏情况下需要遍历所有level，所以读效率一般是不如B+树的。并且compact策略各有优劣，需要根据实际场景选择不同的策略。
