Vue大事件练习（保姆级教程）05

拉跨丽
310 阅读2分钟

07-首页图表(课后自行完成)

  • 样式不一定非要一模一样哈，目的是复习echarts绘制图表一些配置

1.本项目首页图表没有服务器接口，因此只需要渲染本地数据即可

2.由于之前的课程已经深度学习了echarts图表制作，因此本项目的图标作为课后作业，由学生自主完成

原因： 大事件项目图表比之前CMS项目的图表要更加简单



  • 整体布局使用的是element-ui的layout布局：element.eleme.cn/#/zh-CN/com…

  • 本案例所需要数据如下 （渲染的时候因为有dom操作，所以要在mounted钩子中进行哟）

    • 折线图

      • let aListAll = [
  { count: 36, date: '2019-04-13' },
  { count: 52, date: '2019-04-14' },
  { count: 78, date: '2019-04-15' },
  { count: 85, date: '2019-04-16' },
  { count: 65, date: '2019-04-17' },
  { count: 72, date: '2019-04-18' },
  { count: 88, date: '2019-04-19' },
  { count: 64, date: '2019-04-20' },
  { count: 72, date: '2019-04-21' },
  { count: 90, date: '2019-04-22' },
  { count: 96, date: '2019-04-23' },
  { count: 100, date: '2019-04-24' },
  { count: 102, date: '2019-04-25' },
  { count: 110, date: '2019-04-26' },
  { count: 123, date: '2019-04-27' },
  { count: 100, date: '2019-04-28' },
  { count: 132, date: '2019-04-29' },
  { count: 146, date: '2019-04-30' },
  { count: 200, date: '2019-05-01' },
  { count: 180, date: '2019-05-02' },
  { count: 163, date: '2019-05-03' },
  { count: 110, date: '2019-05-04' },
  { count: 80, date: '2019-05-05' },
  { count: 82, date: '2019-05-06' },
  { count: 70, date: '2019-05-07' },
  { count: 65, date: '2019-05-08' },
  { count: 54, date: '2019-05-09' },
  { count: 40, date: '2019-05-10' },
  { count: 45, date: '2019-05-11' },
  { count: 38, date: '2019-05-12' }
]
      • 其他图表数据可以随便写（主要是练习echarts布局的）

1.1-整体布局

<template>
  <div>
    <div class="container-fluid">
      <el-row class="spannel_list" :gutter="10">
        <el-col :sm="6" :xs="12">
          <div class="spannel">
            <em>10015</em><span>篇</span>
            <b>总文章数</b>
          </div>
        </el-col>
        <el-col :sm="6" :xs="12">
          <div class="spannel scolor01">
            <em>123</em><span>篇</span>
            <b>日新增文章数</b>
          </div>
        </el-col>
        <el-col :sm="6" :xs="12">
          <div class="spannel scolor02">
            <em>35</em><span>条</span>
            <b>评论总数</b>
          </div>
        </el-col>
        <el-col :sm="6" :xs="12">
          <div class="spannel scolor03">
            <em>123</em><span>条</span>
            <b>日新增评论数</b>
          </div>
        </el-col>
      </el-row>
    </div>
​
    <div class="container-fluid">
      <el-row class="curve-pie" :gutter="10">
        <el-col :sm="16" :xs="16">
          <div class="gragh_pannel" id="curve_show"></div>
        </el-col>
        <el-col :sm="8" :xs="8">
          <div class="gragh_pannel" id="pie_show"></div>
        </el-col>
      </el-row>
    </div>
​
    <div class="container-fluid">
      <div class="column_pannel" id="column_show"></div>
    </div>
  </div>
</template>
​
<script>
import * as echarts from 'echarts'
​
export default {
  name: 'Home',
}
</script>
​
<style lang="less" scoped>
.spannel_list {
  margin-top: 20px;
}
​
.spannel {
  height: 100px;
  overflow: hidden;
  text-align: center;
  position: relative;
  background-color: #fff;
  border: 1px solid #e7e7e9;
  margin-bottom: 20px;
}
​
.spannel em {
  font-style: normal;
  font-size: 50px;
  line-height: 50px;
  display: inline-block;
  margin: 10px 0 0 20px;
  font-family: 'Arial';
  color: #83a2ed;
}
​
.spannel span {
  font-size: 14px;
  display: inline-block;
  color: #83a2ed;
  margin-left: 10px;
}
​
.spannel b {
  position: absolute;
  left: 0;
  bottom: 0;
  width: 100%;
  line-height: 24px;
  background: #e5e5e5;
  color: #333;
  font-size: 14px;
  font-weight: normal;
}
​
.scolor01 em,
.scolor01 span {
  color: #6ac6e2;
}
​
.scolor02 em,
.scolor02 span {
  color: #5fd9de;
}
​
.scolor03 em,
.scolor03 span {
  color: #58d88e;
}
​
.gragh_pannel {
  height: 350px;
  border: 1px solid #e7e7e9;
  background-color: #fff !important;
  margin-bottom: 20px;
}
​
.column_pannel {
  margin-bottom: 20px;
  height: 400px;
  border: 1px solid #e7e7e9;
  background-color: #fff !important;
}
</style>
​

1.2-完整代码

<template>
  <div>
    <div class="container-fluid">
      <el-row class="spannel_list" :gutter="10">
        <el-col :sm="6" :xs="12">
          <div class="spannel">
            <em>10015</em><span>篇</span>
            <b>总文章数</b>
          </div>
        </el-col>
        <el-col :sm="6" :xs="12">
          <div class="spannel scolor01">
            <em>123</em><span>篇</span>
            <b>日新增文章数</b>
          </div>
        </el-col>
        <el-col :sm="6" :xs="12">
          <div class="spannel scolor02">
            <em>35</em><span>条</span>
            <b>评论总数</b>
          </div>
        </el-col>
        <el-col :sm="6" :xs="12">
          <div class="spannel scolor03">
            <em>123</em><span>条</span>
            <b>日新增评论数</b>
          </div>
        </el-col>
      </el-row>
    </div>
​
    <div class="container-fluid">
      <el-row class="curve-pie" :gutter="10">
        <el-col :sm="16" :xs="16">
          <div class="gragh_pannel" id="curve_show"></div>
        </el-col>
        <el-col :sm="8" :xs="8">
          <div class="gragh_pannel" id="pie_show"></div>
        </el-col>
      </el-row>
    </div>
​
    <div class="container-fluid">
      <div class="column_pannel" id="column_show"></div>
    </div>
  </div>
</template>
​
<script>
import * as echarts from 'echarts'
​
export default {
  name: 'Home',
  mounted() {
    let oChart = echarts.init(document.getElementById('curve_show'))
    let aListAll = [      { count: 36, date: '2019-04-13' },      { count: 52, date: '2019-04-14' },      { count: 78, date: '2019-04-15' },      { count: 85, date: '2019-04-16' },      { count: 65, date: '2019-04-17' },      { count: 72, date: '2019-04-18' },      { count: 88, date: '2019-04-19' },      { count: 64, date: '2019-04-20' },      { count: 72, date: '2019-04-21' },      { count: 90, date: '2019-04-22' },      { count: 96, date: '2019-04-23' },      { count: 100, date: '2019-04-24' },      { count: 102, date: '2019-04-25' },      { count: 110, date: '2019-04-26' },      { count: 123, date: '2019-04-27' },      { count: 100, date: '2019-04-28' },      { count: 132, date: '2019-04-29' },      { count: 146, date: '2019-04-30' },      { count: 200, date: '2019-05-01' },      { count: 180, date: '2019-05-02' },      { count: 163, date: '2019-05-03' },      { count: 110, date: '2019-05-04' },      { count: 80, date: '2019-05-05' },      { count: 82, date: '2019-05-06' },      { count: 70, date: '2019-05-07' },      { count: 65, date: '2019-05-08' },      { count: 54, date: '2019-05-09' },      { count: 40, date: '2019-05-10' },      { count: 45, date: '2019-05-11' },      { count: 38, date: '2019-05-12' }    ]
​
    const aCount = []
    const aDate = []
​
    for (let i = 0; i < aListAll.length; i++) {
      aCount.push(aListAll[i].count)
      aDate.push(aListAll[i].date)
    }
​
    let chartopt = {
      title: {
        text: '月新增文章数',
        left: 'center',
        top: '10'
      },
      tooltip: {
        trigger: 'axis'
      },
      legend: {
        data: ['新增文章'],
        top: '40'
      },
      toolbox: {
        show: true,
        feature: {
          mark: { show: true },
          dataView: { show: true, readOnly: false },
          magicType: { show: true, type: ['line', 'bar'] },
          restore: { show: true },
          saveAsImage: { show: true }
        }
      },
      calculable: true,
      xAxis: [
        {
          name: '日',
          type: 'category',
          boundaryGap: false,
          data: aDate
        }
      ],
      yAxis: [
        {
          name: '月新增文章数',
          type: 'value'
        }
      ],
      series: [
        {
          name: '新增文章',
          type: 'line',
          smooth: true,
          areaStyle: { type: 'default' },
          itemStyle: { color: '#f80', lineStyle: { color: '#f80' } },
          data: aCount
        }
      ],
      areaStyle: {
        normal: {
          color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
            {
              offset: 0,
              color: 'rgba(255,136,0,0.39)'
            },
            {
              offset: 0.34,
              color: 'rgba(255,180,0,0.25)'
            },
            {
              offset: 1,
              color: 'rgba(255,222,0,0.00)'
            }
          ])
        }
      },
      grid: {
        show: true,
        x: 50,
        x2: 50,
        y: 80,
        height: 220
      }
    }
​
    oChart.setOption(chartopt)
​
    let oPie = echarts.init(document.getElementById('pie_show'))
    let oPieopt = {
      title: {
        top: 10,
        text: '分类文章数量比',
        x: 'center'
      },
      tooltip: {
        trigger: 'item',
        formatter: '{a} <br/>{b} : {c} ({d}%)'
      },
      color: ['#5885e8', '#13cfd5', '#00ce68', '#ff9565'],
      legend: {
        x: 'center',
        top: 65,
        data: ['奇趣事', '会生活', '爱旅行', '趣美味']
      },
      toolbox: {
        show: true,
        x: 'center',
        top: 35,
        feature: {
          mark: { show: true },
          dataView: { show: true, readOnly: false },
          magicType: {
            show: true,
            type: ['pie', 'funnel'],
            option: {
              funnel: {
                x: '25%',
                width: '50%',
                funnelAlign: 'left',
                max: 1548
              }
            }
          },
          restore: { show: true },
          saveAsImage: { show: true }
        }
      },
      calculable: true,
      series: [
        {
          name: '访问来源',
          type: 'pie',
          radius: ['45%', '60%'],
          center: ['50%', '65%'],
          data: [
            { value: 300, name: '奇趣事' },
            { value: 100, name: '会生活' },
            { value: 260, name: '爱旅行' },
            { value: 180, name: '趣美味' }
          ]
        }
      ]
    }
    oPie.setOption(oPieopt)
​

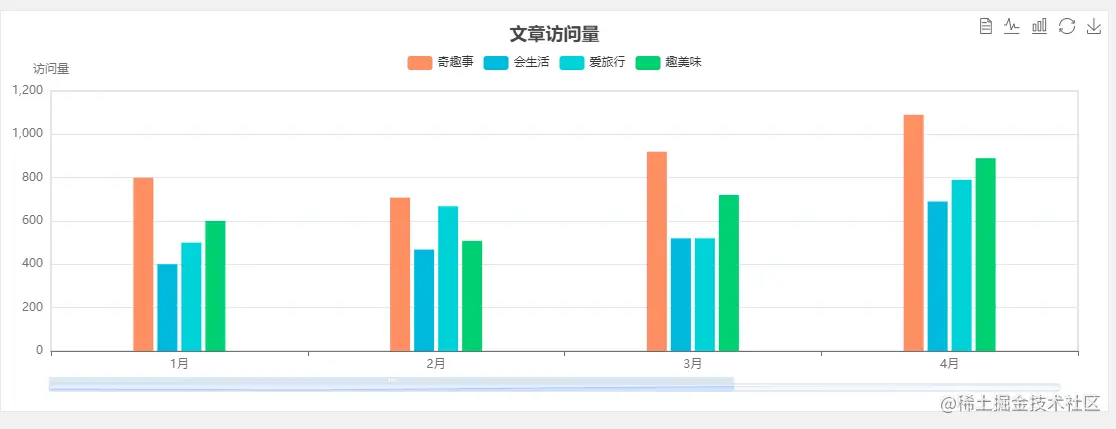

    let oColumn = echarts.init(document.getElementById('column_show'))
    let oColumnopt = {
      title: {
        text: '文章访问量',
        left: 'center',
        top: '10'
      },
      tooltip: {
        trigger: 'axis'
      },
      legend: {
        data: ['奇趣事', '会生活', '爱旅行', '趣美味'],
        top: '40'
      },
      toolbox: {
        show: true,
        feature: {
          mark: { show: true },
          dataView: { show: true, readOnly: false },
          magicType: { show: true, type: ['line', 'bar'] },
          restore: { show: true },
          saveAsImage: { show: true }
        }
      },
      calculable: true,
      xAxis: [
        {
          type: 'category',
          data: ['1月', '2月', '3月', '4月', '5月']
        }
      ],
      yAxis: [
        {
          name: '访问量',
          type: 'value'
        }
      ],
      series: [
        {
          name: '奇趣事',
          type: 'bar',
          barWidth: 20,
          areaStyle: { type: 'default' },
          itemStyle: {
            color: '#fd956a'
          },
          data: [800, 708, 920, 1090, 1200]
        },
        {
          name: '会生活',
          type: 'bar',
          barWidth: 20,
          areaStyle: { type: 'default' },
          itemStyle: {
            color: '#2bb6db'
          },
          data: [400, 468, 520, 690, 800]
        },
        {
          name: '爱旅行',
          type: 'bar',
          barWidth: 20,
          areaStyle: { type: 'default' },
          itemStyle: {
            color: '#13cfd5'
          },
          data: [500, 668, 520, 790, 900]
        },
        {
          name: '趣美味',
          type: 'bar',
          barWidth: 20,
          areaStyle: { type: 'default' },
          itemStyle: {
            color: '#00ce68'
          },
          data: [600, 508, 720, 890, 1000]
        }
      ],
      grid: {
        show: true,
        x: 50,
        x2: 30,
        y: 80,
        height: 260
      },
      dataZoom: [
        // 给x轴设置滚动条
        {
          start: 0, // 默认为0
          end: 100 - 1000 / 31, // 默认为100
          type: 'slider',
          show: true,
          xAxisIndex: [0],
          handleSize: 0, // 滑动条的 左右2个滑动条的大小
          height: 8, // 组件高度
          left: 45, // 左边的距离
          right: 50, // 右边的距离
          bottom: 26, // 右边的距离
          handleColor: '#ddd', // h滑动图标的颜色
          handleStyle: {
            borderColor: '#cacaca',
            borderWidth: '1',
            shadowBlur: 2,
            background: '#ddd',
            shadowColor: '#ddd'
          }
        }
      ]
    }
    oColumn.setOption(oColumnopt)
  }
}
</script>
​
<style lang="less" scoped>
.spannel_list {
  margin-top: 20px;
}
​
.spannel {
  height: 100px;
  overflow: hidden;
  text-align: center;
  position: relative;
  background-color: #fff;
  border: 1px solid #e7e7e9;
  margin-bottom: 20px;
}
​
.spannel em {
  font-style: normal;
  font-size: 50px;
  line-height: 50px;
  display: inline-block;
  margin: 10px 0 0 20px;
  font-family: 'Arial';
  color: #83a2ed;
}
​
.spannel span {
  font-size: 14px;
  display: inline-block;
  color: #83a2ed;
  margin-left: 10px;
}
​
.spannel b {
  position: absolute;
  left: 0;
  bottom: 0;
  width: 100%;
  line-height: 24px;
  background: #e5e5e5;
  color: #333;
  font-size: 14px;
  font-weight: normal;
}
​
.scolor01 em,
.scolor01 span {
  color: #6ac6e2;
}
​
.scolor02 em,
.scolor02 span {
  color: #5fd9de;
}
​
.scolor03 em,
.scolor03 span {
  color: #58d88e;
}
​
.gragh_pannel {
  height: 350px;
  border: 1px solid #e7e7e9;
  background-color: #fff !important;
  margin-bottom: 20px;
}
​
.column_pannel {
  margin-bottom: 20px;
  height: 400px;
  border: 1px solid #e7e7e9;
  background-color: #fff !important;
}
</style>
​

\
