流/批/OLAP一体的Flink引擎介绍|青训营笔记

用户7627843442758
116 阅读4分钟

这是我参与[第四届青训营]笔记创作活动的第2天

本堂课内容：

  • Flink概述
  • Flink整体构架
  • Flink架构优化
  • 精选案例讲解

一、Flink概述

1.1 背景

1.1.1什么是大数据

指无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合

1.1.2为什么需要流式计算

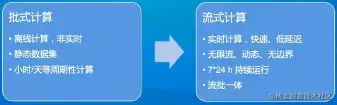

  1. 大数据的实时性带来价值更大，比如：
  • 监控场景
  • 金融分控
  • 实时推荐
  • ...
  1. 大数据实时性的需求，带来了大数据计算架构模式的变化

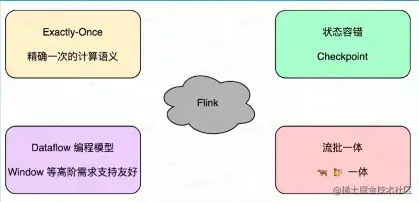

1.2 为什么是Apache Flink会脱颖而出

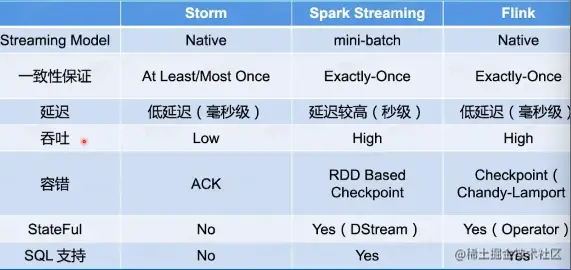

1.2.1流式框架对比


1.2.2Why Flink


二、Flink整体构架

2.1 Flink分层架构

  • SDK层：FLink的SDK目前主要有三类：SQL/Table、DataStream、Python
  • 执行引擎层（Runtime层）：执行引擎层提供了统一的DAG用来描述数据处理的Pipeline,不管是流还是批，都会转化为DAG图，调度层再把DAG转化为分布式环境下的Task，Task之间通过Shuffle传输数据
  • 状态存储层：负责存储算子的状态信息
  • 资源调度层：目前Flink可以支持部署在多种环境

2.2 Flink总体架构

Flink集群中，两个核心组件：

  • JobManager(JM): 负责整个任务的协调工作，包括：调度Task,触发协调Task做Checkpoint,协调容错恢复等
  • TaskManager(TM): 负责执行一个DataFlow Graph的各个task以及data streams的buffer和数据交换

2.3 Flink作业示例

流式的WordCount示例

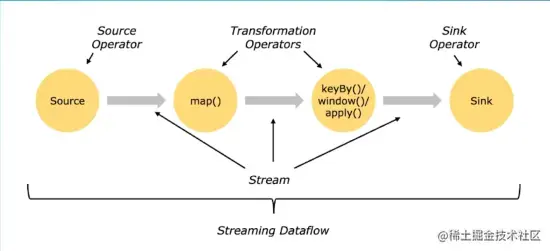

业务逻辑转换为一个Streaming DataFlow Graph


Parallel Dataflow

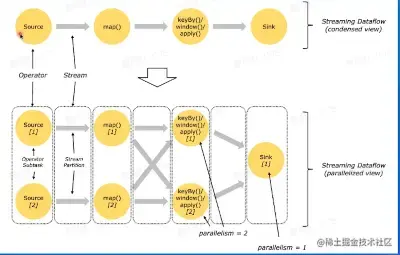

假设作业的sink算子的并发配置为1，其余算子并发为2，紧接着会将上面的Stream DataFlow Graph 转化为Parallel Dataflow（内部叫Execution Graph）

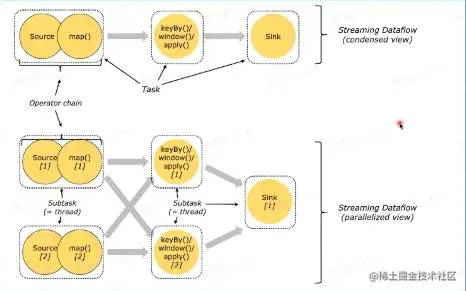

OperatorChain

为了更高效地执行分布式执行，Flink会尽可能地将不同的operator链接（chain）在一起形成Task。这样每个Task可以在一个线程中执行，内部叫做OperatorChain，如下图的source和map算子可以Chain在一起

注：这样可以减少线程的切换，提高了整个集群的吞吐能力；对于什么算子可以Chain在一起，是有条件的


2.4 Flink如何做到流批一体

2.4.1为什么需要流批一体

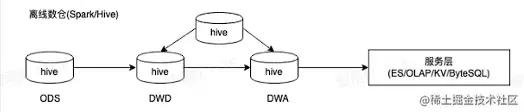

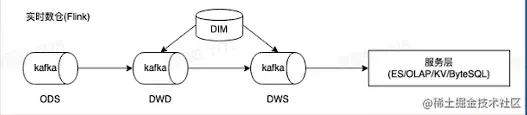

传统的离线数仓和实时数仓：



上述架构的痛点：

  • 人力成本比较高：批、流两套系统，相同逻辑需要开发两遍
  • 数据链路冗余：本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费
  • 数据口径不一致：两套系统、两套算子、两套UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰

2.4.2 如何做到流批一体

站在Flink的角度，Everything is Streams,无边界数据集是一种数据流，一个无边界的数据流可以按照时间切段成一个个有边界的数据集，所以有界数据集（批式数据）也是一种数据流。因此，不管是有边界的数据集（批式数据）还是无边界数据集，Flink都可以天然支持，这是Flink支持流批一体的基础。并且Flink在流批一体上，从上面的API到底层的处理机制都是统一的，是真正意义上的流批一体

2.4.3流批一体的Scheduler层

Scheduler主要负责将作业的DAG转化为在分布式环境中可以执行的Task。

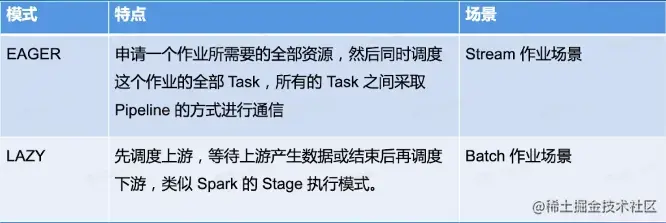

在1.12之前的Flink版本中，Flink支持以下两种调度模式：


EAGER

16个task会一起调度，集群需要有足够的资源


LAZY

最小调度一个task 即可，集群有1个slot资源可以运行

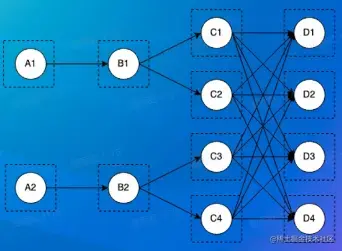

ALL_EDGES_BLOCKING:

  • 所有Task 之间的数据交换都是BLOCKING模式
  • 分为12个 pipeline region

ALL_EDGES_PIPELINED:

  • 所有Task 之间的数据交换都是IPELINE模式
  • 分为1个pipeline region

注：由Pipeline的数据交换方式连接的Task构成为一个Pipeline Region;本质上,不管是流作业还是批作业,都是按照 Pipeline Region粒度来申请资源和调度任务。

2.4.4 流批一体的Shuffle Service层

Shuffle

在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle

流和批Shuffle之间的差异
  1. Shuffle数据的生命周期:流作业的 Shuffle数据与Task是绑定的，而批作业的 Shufle数据与Task 是解耦的;
  2. Shuffle数据存储介质︰流作业的生命周期比较短、而且流作业为了实时性，Shufle通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里;T53. Shuffile的部署方式∶流作业 Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency，而批作业则不同.
  3. Shuffile的部署方式∶流作业 Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency，而批作业则不同。
