数学建模——模拟退火算法

何小幸
316 阅读6分钟

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

模拟退火算法

退火是指将固体加热到足够高的温度，使分子呈随机排列状态，然后逐步降温使之冷却，最后分子以低能状态排列，固体达到某种稳定状态。

物理退火过程：

  • 加温过程——增强粒子的热运动，消除系统原先可能存在的非均匀态
  • 等温过程——对于与环境换热而温度不变的封闭系统，系统状态的自发变化总是朝自由能减少的方向进行，当自由能达到最小时，系统达到平衡态。
  • 冷却过程——使粒子热运动减弱并渐趋有序，系统能量逐渐下降，从而得到低能的晶体结构。

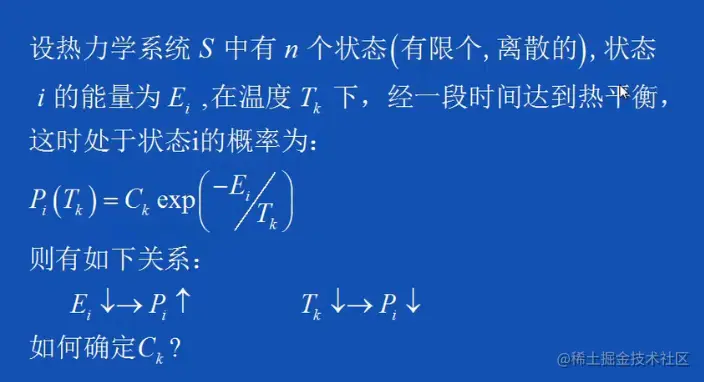

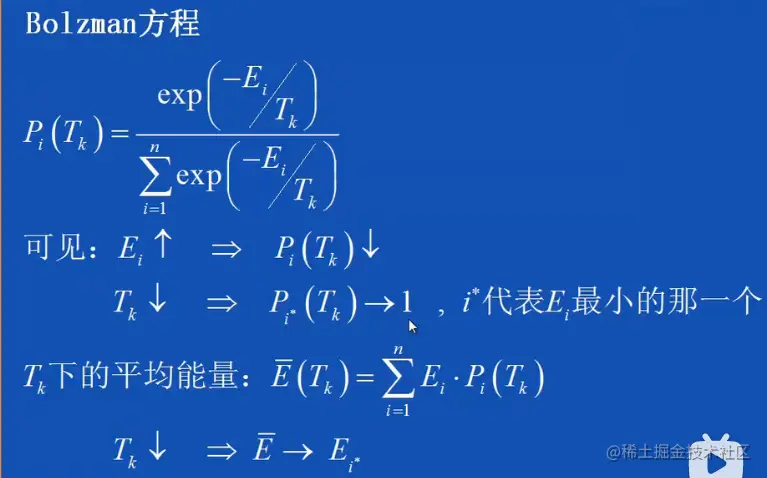

热力学中的退火现象是指物体逐渐降温时发生的物理现象：

温度越低，物体的能量状态越低，到达足够的低点时，液体开始冷凝与结晶，在结晶状态时，系统的能量状态最低。缓慢降温时，可达到最低的能量状态；但如果快速降温，会导致不是最低能态的非晶形。

缓慢降温，使得物体分子在每一温度时，能够有足够时间找到安顿位置，则逐渐地，到最后可得到最低能态，系统最稳定。

模仿自然界退火现象而得，利用了物理中固体物质的退火过程与一般优化问题的相似性从某一初始温度开始，伴随温度的不断下降，结合概率突跳特性在解空间中随机寻找全局最优解。

组合优化问题金属物体
解例子状态
最优解能量最低的状态
设定初温熔解过程
Metropolis抽样过程等温过程
控制参数的下降冷却
目标函数能量

算法简介：




模拟退火算法的模拟要求：

  1. 初始温度足够高
  2. 降温过程足够慢
  3. 终止温度足够低

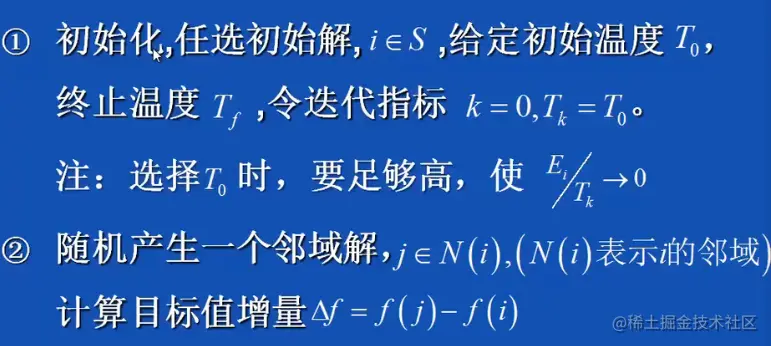

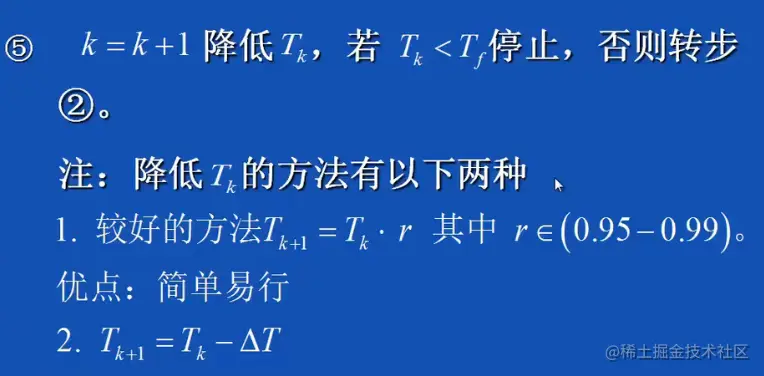

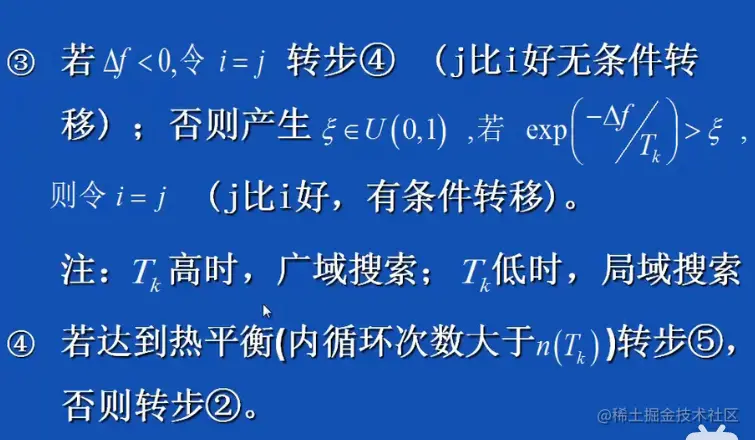

基本步骤：




模拟退火算法对TSP问题的求解

旅行商问题，即TSP问题（Travelling Salesman Problem）又译为旅行推销员问题、货郎担问题，是数学领域中著名问题之一。

假设有一个旅行商人要拜访n个城市，他必须选择所要走的路径，路径的限制是每个城市只能拜访一次，而且最后要回到原来出发的城市。路径的选择目标是要求得得路径路程为所有路径之中得最小值

迄今为止，这类问题中没有找到有效算法。倾向于NP完全问题（NP-Complet或NPC）和NP难题（NP-Hard或NPH）不存在有效算法这一猜想，认为这类问题得大型实力不能用精确算法求解，必须寻求这类问题得有效得近似算法。

城市X坐标Y坐标城市X坐标Y坐标
10.66830.253660.22930.7610
20.61950.263470.51710.9414
30.40000.443980.87320.6536
40.24390.146390.68780.5219
50.17070.2293100.84880.3609

代码

文件一（swap.m）

function [ newpath , position ] = swap( oldpath , number )
        % 对 oldpath 进 行 互 换 操 作
        % number 为 产 生 的 新 路 径 的 个 数
        % position 为 对 应 newpath 互 换 的 位 置
        m = length( oldpath ) ; % 城 市 的 个 数
        newpath = zeros( number , m ) ;
        position = sort( randi( m , number , 2 ) , 2 ); % 随 机 产 生 交 换 的 位 置
        for i = 1 : number
        newpath( i , : ) = oldpath ;
        % 交 换 路 径 中 选 中 的 城 市
        newpath( i , position( i , 1 ) ) = oldpath( position( i , 2 ) ) ;
        newpath( i , position( i , 2 ) ) = oldpath( position( i , 1 ) ) ;
        end

文件二（pathfare.m）

function [ objval ] = pathfare( fare , path )
        % 计 算 路 径 path 的 代 价 objval
        % path 为 1 到 n 的 排 列 ，代 表 城 市 的 访 问 顺 序 ；
        % fare 为 代 价 矩 阵 ， 且 为 方 阵 。
        [ m , n ] = size( path ) ;
        objval = zeros( 1 , m ) ;
        for i = 1 : m
        for j = 2 : n
        objval( i ) = objval( i ) + fare( path( i , j - 1 ) , path( i , j ) ) ;
        end
        objval( i ) = objval( i ) + fare( path( i , n ) , path( i , 1 ) ) ;
        end

文件三（distance.m）

function [ fare ] = distance( coord )
        % 根 据 各 城 市 的 距 离 坐 标 求 相 互 之 间 的 距 离
        % fare 为 各 城 市 的 距 离 ， coord 为 各 城 市 的 坐 标
        [ v , m ] = size( coord ) ; % m 为 城 市 的 个 数
        fare = zeros( m ) ;
        for i = 1 : m % 外 层 为 行
        for j = i : m % 内 层 为 列
        fare( i , j ) = ( sum( ( coord( : , i ) - coord( : , j ) ) .^ 2 ) ) ^ 0.5 ;
        fare( j , i ) = fare( i , j ) ; % 距 离 矩 阵 对 称
        end
        end

文件四（myplot.m）

function [ ] = myplot( path , coord , pathfar )
        % 做 出 路 径 的 图 形
        % path 为 要 做 图 的 路 径 ，coord 为 各 个 城 市 的 坐 标
        % pathfar 为 路 径 path 对 应 的 费 用
        len = length( path ) ;
        clf ;
        hold on ;
        title( [ '近似最短路径如下，路程为' , num2str( pathfar ) ] ) ;
        plot( coord( 1 , : ) , coord( 2 , : ) , 'ok');
        pause( 0.4 ) ;
        for ii = 2 : len
        plot( coord( 1 , path( [ ii - 1 , ii ] ) ) , coord( 2 , path( [ ii - 1 , ii ] ) ) , '-b');
        x = sum( coord( 1 , path( [ ii - 1 , ii ] ) ) ) / 2 ;
        y = sum( coord( 2 , path( [ ii - 1 , ii ] ) ) ) / 2 ;
        text( x , y , [ '(' , num2str( ii - 1 ) , ')' ] ) ;
        pause( 0.4 ) ;
        end
        plot( coord( 1 , path( [ 1 , len ] ) ) , coord( 2 , path( [ 1 , len ] ) ) , '-b' ) ;
        x = sum( coord( 1 , path( [ 1 , len ] ) ) ) / 2 ;
        y = sum( coord( 2 , path( [ 1 , len ] ) ) ) / 2 ;
        text( x , y , [ '(' , num2str( len ) , ')' ] ) ;
        pause( 0.4 ) ;
        hold off ;


        clear;
        % 程 序 参 数 设 定
        Coord = ... % 城 市 的 坐 标 Coordinates
        [ 0.6683 0.6195 0.4    0.2439 0.1707 0.2293 0.5171 0.8732 0.6878 0.8488 ; ...
          0.2536 0.2634 0.4439 0.1463 0.2293 0.761  0.9414 0.6536 0.5219 0.3609 ] ;
        t0 = 1 ; % 初 温 t0
        iLk = 20 ; % 内 循 环 最 大 迭 代 次 数 iLk
        oLk = 50 ; % 外 循 环 最 大 迭 代 次 数 oLk
        lam = 0.95 ; % λ lambda
        istd = 0.001 ; % 若 内 循 环 函 数 值 方 差 小 于 istd 则 停 止
        ostd = 0.001 ; % 若 外 循 环 函 数 值 方 差 小 于 ostd 则 停 止
        ilen = 5 ; % 内 循 环 保 存 的 目 标 函 数 值 个 数
        olen = 5 ; % 外 循 环 保 存 的 目 标 函 数 值 个 数
        % 程 序 主 体
        m = length( Coord ) ; % 城 市 的 个 数 m
        fare = distance( Coord ) ; % 路 径 费 用 fare
        path = 1 : m ; % 初 始 路 径 path
        pathfar = pathfare( fare , path ) ; % 路 径 费 用 path fare
        ores = zeros( 1 , olen ) ; % 外 循 环 保 存 的 目 标 函 数 值
        e0 = pathfar ; % 能 量 初 值 e0
        t = t0 ; % 温 度 t
        for out = 1 : oLk % 外 循 环 模 拟 退 火 过 程
        ires = zeros( 1 , ilen ) ; % 内 循 环 保 存 的 目 标 函 数 值
        for in = 1 : iLk % 内 循 环 模 拟 热 平 衡 过 程
        [ newpath , v ] = swap( path , 1 ) ; % 产 生 新 状 态
        e1 = pathfare( fare , newpath ) ; % 新 状 态 能 量
        % Metropolis 抽 样 稳 定 准 则
        r = min( 1 , exp( - ( e1 - e0 ) / t ) ) ;
        if rand < r
        path = newpath ; % 更 新 最 佳 状 态
        e0 = e1 ;
        end
        ires = [ ires( 2 : end ) e0 ] ; % 保 存 新 状 态 能 量
        % 内 循 环 终 止 准 则 ：连 续 ilen 个 状 态 能 量 波 动 小 于 istd
        if std( ires , 1 ) < istd
        break ;
        end
        end
        ores = [ ores( 2 : end ) e0 ] ; % 保 存 新 状 态 能 量
        % 外 循 环 终 止 准 则 ：连 续 olen 个 状 态 能 量 波 动 小 于 ostd
        if std( ores , 1 ) < ostd
        break ;
        end
        t = lam * t ;
        end
        pathfar = e0 ;
        % 输 入 结 果
        fprintf( '近似最优路径为：\n ' )
        %disp( char( [ path , path(1) ] + 64 ) ) ;
        disp(path)
        fprintf( '近似最优路径路程\tpathfare=' ) ;
        disp( pathfar ) ;
        myplot( path , Coord , pathfar ) ;

补充

TSP“旅行商问题”得应用领域包括：

  • 如何规划最合理高效的道路交通，以减少拥堵
  • 如何更好地规划物流，以减少运营成本
  • 在互联网环境中更好地设置节点，以更好地让信息流动等
