这是我参与[第四届青训营]笔记创作活动的第1天

本堂课重点内容：

大数据体系和SQL（SQL的处理流程）
常见的两种查询优化器（RBO、CBO）
开源社区实践（Calcite）
前沿趋势（引擎架构的进化、cloud、湖仓一体、DATA+AI）

一、大数据体系和SQL

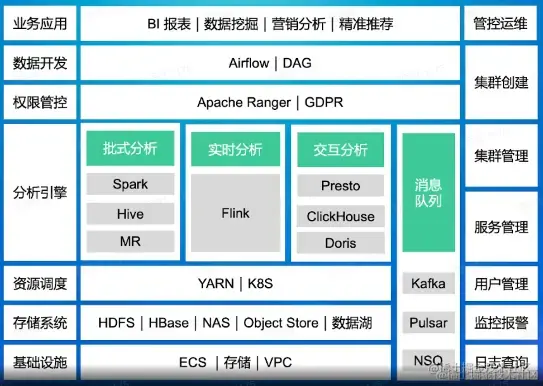

1.1 大数据体系全景图


1.2 SQL语句执行的基本流程


Parser

将文本解析变成抽象语法树结构（AST）；这个阶段涉及到了词法分析阶段（拆分字符串，提取关键字，字符串，数值等）和语法分析过程（把词条按照定义的语法规则组装成抽象语法树结构）

Analyzer

访问库/表元信息并绑定；去判断SQL是否合理，比如数据库，表和列名是否存在，列的数据类型是否正确；将AST转换成逻辑计划树

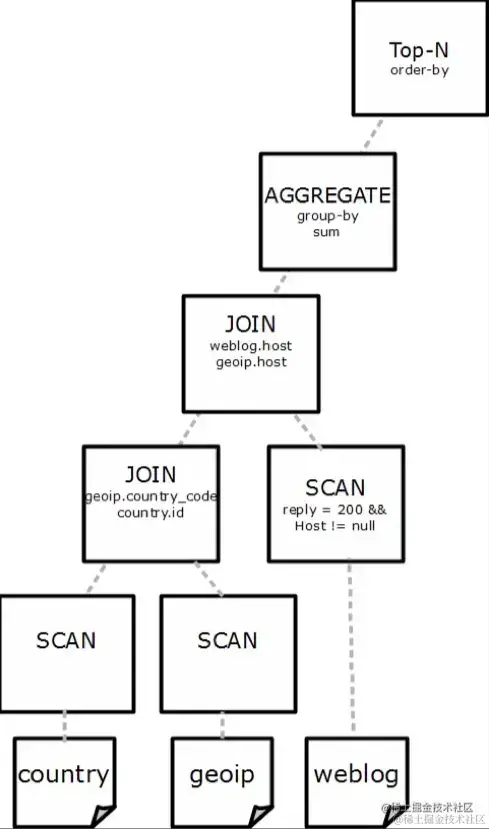

注：逻辑计划数：可以理解为逻辑的描述一个SQL如何一步步的执行查询和计算，最终得到执行结果的一个分步骤的计划。树中每个节点是一个算子，定义了对数据集合的计算操作（过滤、排序、聚合、连接），边代表了数据的流向，从孩子节点流向父节点。之所以称它为逻辑的，是因为算子定义的是逻辑的计算操作，没有指定实际的算法，比如对于逻辑的排序算子，逻辑计划树里没有指定使用快排还是堆排


Optimizer(是本节课的重点)

查询优化的目标是为SQL找到一个正确的且执行代价最小的执行计划；

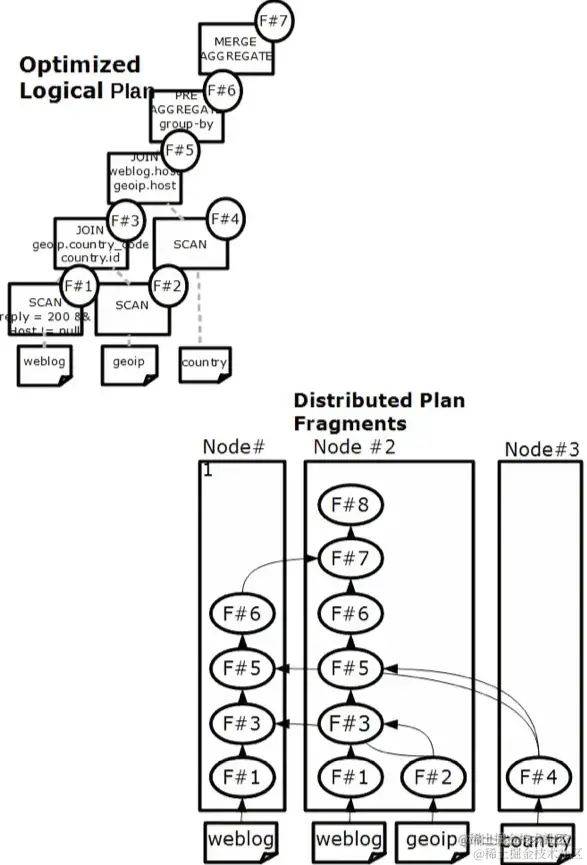

优化器的输出是一个分布式的物理执行计划，它的目标是在单机Plan的基础上最小化数据移动和最大化本地Scan,生成PlanFragment树。一个 PlanFragment 封装了在一台机器上对数据集的操作逻辑。每个PlanFragment 可以在每个 executor 节点生成 1 个或多个执行实例，不同执行实例处理不同的数据集，通过并发来提升查询性能。Plan 分布式化的方法是增加 shuffle 算子，执行计划树会以 shuffle 算子为边界拆分为PlanFragment。


Executor

Executor 按照物理执行计划扫描和处理数据，充分利用机器资源（CPU 流水线，乱序执行，cache，SIMD）

二、两种常见的查询优化器（RBO和CBO）

RBO

1.5.png 基于关系代数等价规则对逻辑计划进行变换

实现上：

Pattern：定义了特定结构的 Operator 子树（结构）
Rule：定义了如何将其匹配的节点替换（Substitute）为新形态，从而生成新的、等价的Operator 树（原地替换）
优化器搜索过程被抽象为不断匹配 Pattern 然后应用 Rule 转换，直到没有可以匹配的 rule

局限性：

无法解决多表连接问题
无法确定和选择最优的分布式 Join/Aggregate 执行方式

优化规则：

列裁剪
谓词下推
传递闭包
Runtime Filter（min-max filter，in-list filter，bloom filter）
Join 消除
谓词合并

CBO


思想

使用一个模型估算执行计划的代价，选择代价最小的执行计划
分而治之，执行计划的代价等于所有算子的执行代价之和
通过 RBO 得到（所有）可能的等价执行计划（非原地替换）

算子代价包含 CPU，cache misses，memory，disk I/O，network I/O 等代价

和算子的统计信息有关，比如输入、输出结果的行数，每行大小等
叶子算子 scan：通过统计原始表数据得到
中间算子：根据一定的推导规则，从下层算子的统计信息推导得到
具体的算子类型，以及算子的物理实现有关（e.g. hash join vs. sort join）

使用动态规划枚举所有执行计划，选出执行代价最小的执行计划

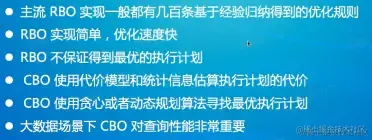

RBO和CBO的小结


三、开源社区实践

[Apache Calcite]

link.juejin.cn/?target=htt…

四、SQL相关的前沿趋势

存储计算分离
HSAP, HTAP, HTSAP
Cloud Native, Serverless
数据仓库，数据湖，湖仓一体，联邦查询
智能化：AI4DB、DB4AI
