Android源码解析之——2、系统架构和源码目录

一、Android系统架构

详情请参考 source.android.google.cn/devices/arc…

虚拟机与运行环境

• 虚拟机的作用：提供 Java 代码的运行环境。

• DVM/ART 虚拟机：

  • DVM（Dalvik Virtual Machine） ：早期 Android 使用的虚拟机，采用 JIT（Just-In-Time）编译技术。
  • ART（Android Runtime） ：从 Android 5.0 开始引入，采用 AOT（Ahead-Of-Time）编译技术。ART 在应用安装时将 Java 字节码翻译为机器码，提升运行效率。

常用命令

1. 查看文件夹占用空间：

   du -sh .


   • 显示当前文件夹占用的内存大小。

2. 查看 CPU 信息：

   cat /proc/cpuinfo


   • 显示 CPU 的详细信息。

3. 全局搜索：

   • 快捷键：Ctrl + Shift + N。

4. 查看磁盘使用情况：

   df -h


   • 显示磁盘分区的使用情况。

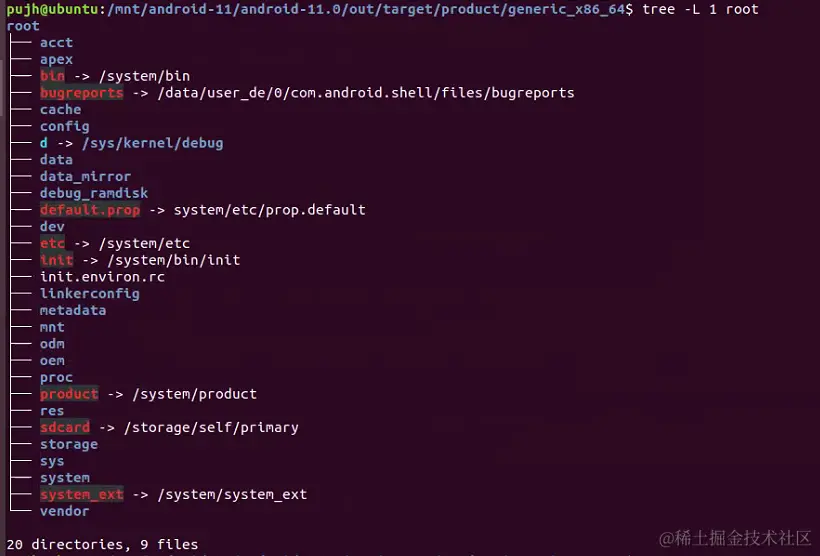

5. 查看目录结构：

   tree -L 1 root


   • 显示 root 目录的一级子目录结构。

厂商与分区

1. 厂商类型：

   • ODM（Original Design Manufacturer） ：贴牌厂商，负责设计和生产设备。
   • OEM（Original Equipment Manufacturer） ：代工厂商，负责制造设备。

2. Treble 项目：

   • 从 Android 8.0 开始引入，旨在将 Android 系统框架与硬件驱动分离，便于系统升级。

3. Android 分区：

   • root：提供顶层框架，规定 Android 根目录结构，生成 ramdisk.img。

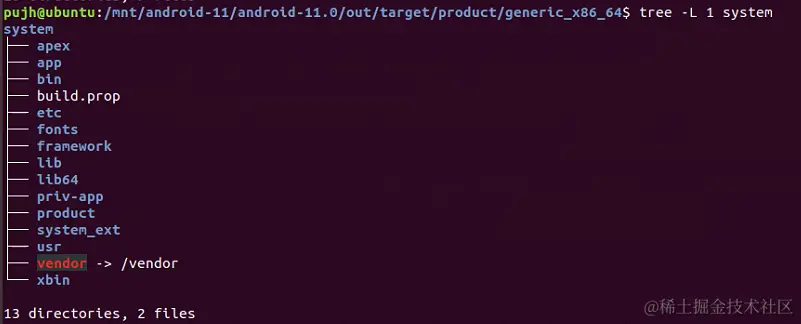

   • system：挂载到 root/system 节点，生成 system.img。
   • vendor：挂载到 root/vendor 节点，生成 vendor.img。
   • data：挂载到 root/data 节点，生成 userdata.img。

4. 镜像文件：

   • 将文件夹打包成特定格式的文件，如 system.img、vendor.img 等。

5. misc 分区：

   • 用于 BootLoader 与 Android 通信。
   • 例如，恢复出厂设置时，Android 向 misc 分区写入数据，重启后 BootLoader 读取 misc 分区并进入恢复模式。

启动流程

1. uboot 阶段：

   • uboot 将 kernel 和 ramdisk 进行重定向。
   • kernel 挂载 ramdisk 为根文件系统。

2. init 进程：

   • init 是 Android 的祖先进程。
   • 读取 init.rc 文件，挂载 system、vendor 和 userdata 分区。
   • 启动 zygote 进程（位于 /system/bin）。

3. 动态链接器：

   • Android 使用 /system/bin/bootstrap/linker64 加载可执行程序。
   • 传统 Linux 使用 ld 加载。
