1. Flink运行环境_Local

1.1 启动Local环境

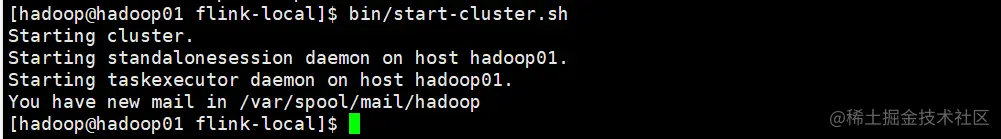

1.1.1 启动Flink
 bin/start-cluster.sh

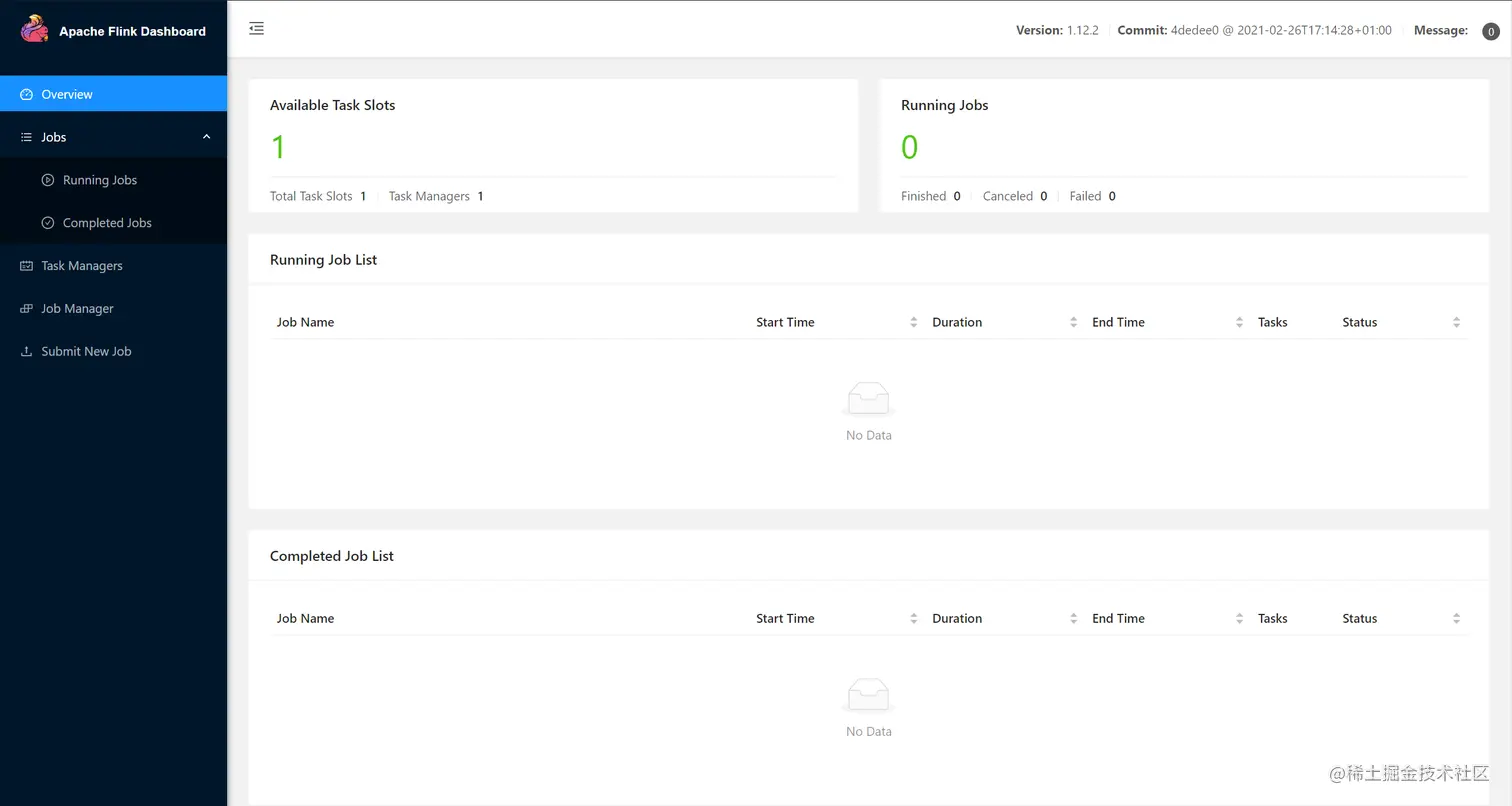

1.1.2 查看Web UI界面
 http://虚拟机地址:8081

1.2 命令行提交应用
 bin/flink run \
 -m hadoop01:8081 \
 -d \
 -c com.yankee.day01.Flink03_WordCount_UnBounded_Scala wordcount.jar

注意：启动之前需要先启动hadoop01上的scoket（用的jar包是快速上手中的代码）

  • -m 表示JobManager所在节点
  • -d 表示提交后退出客户端
  • -c 全类名和jar包位置

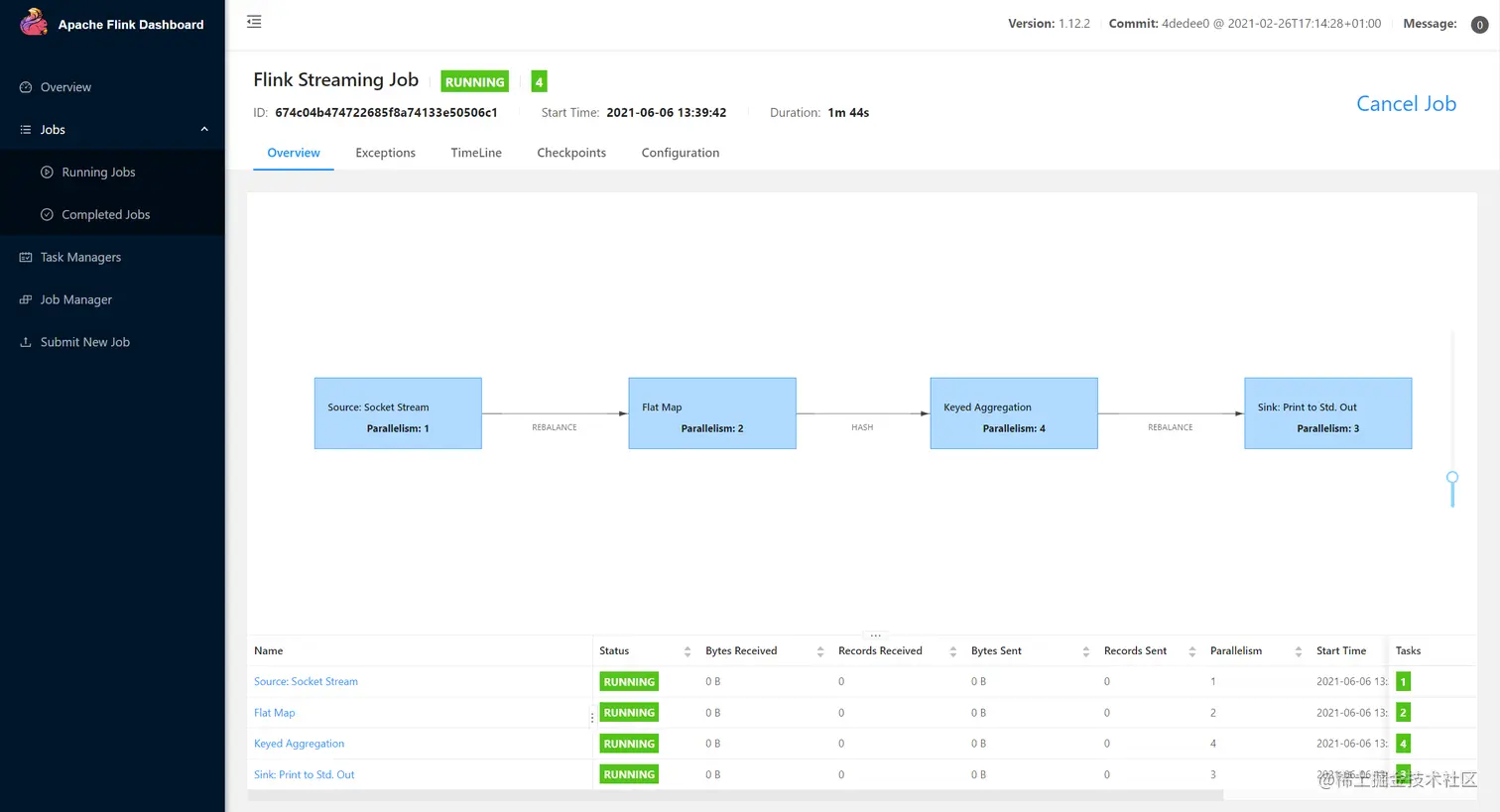

在浏览器中查看执行情况

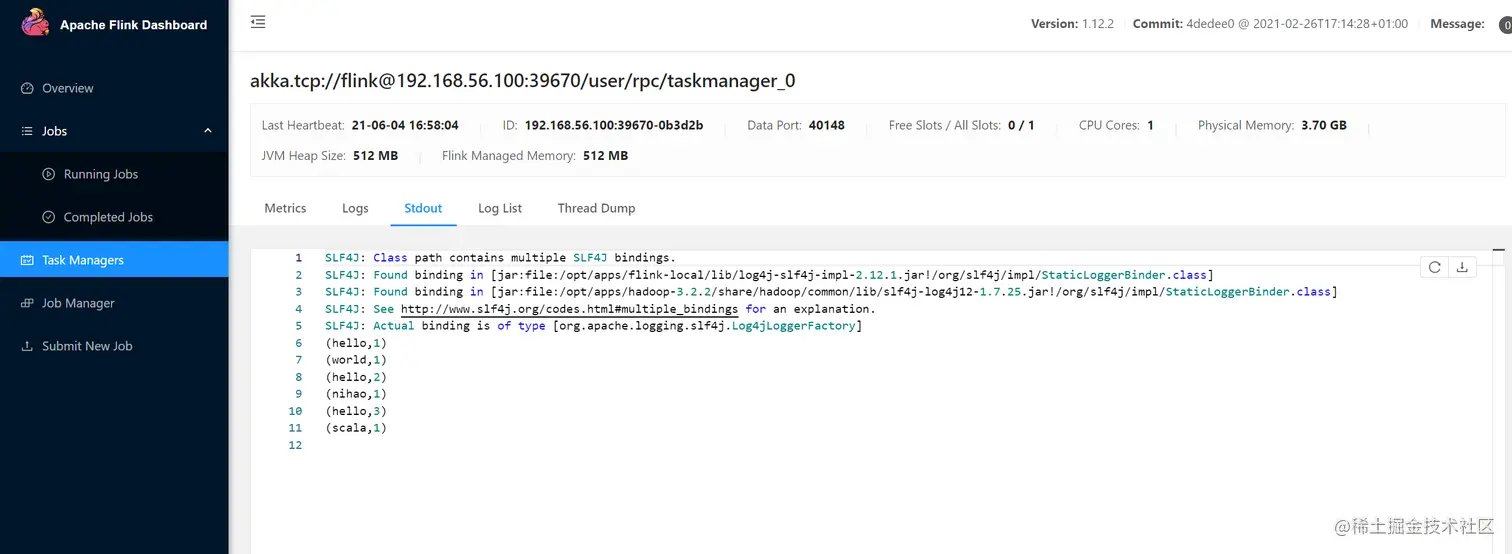

在日志中查看执行结果

 cat log/flink-hadoop-taskexecutor-1-hadoop01.out

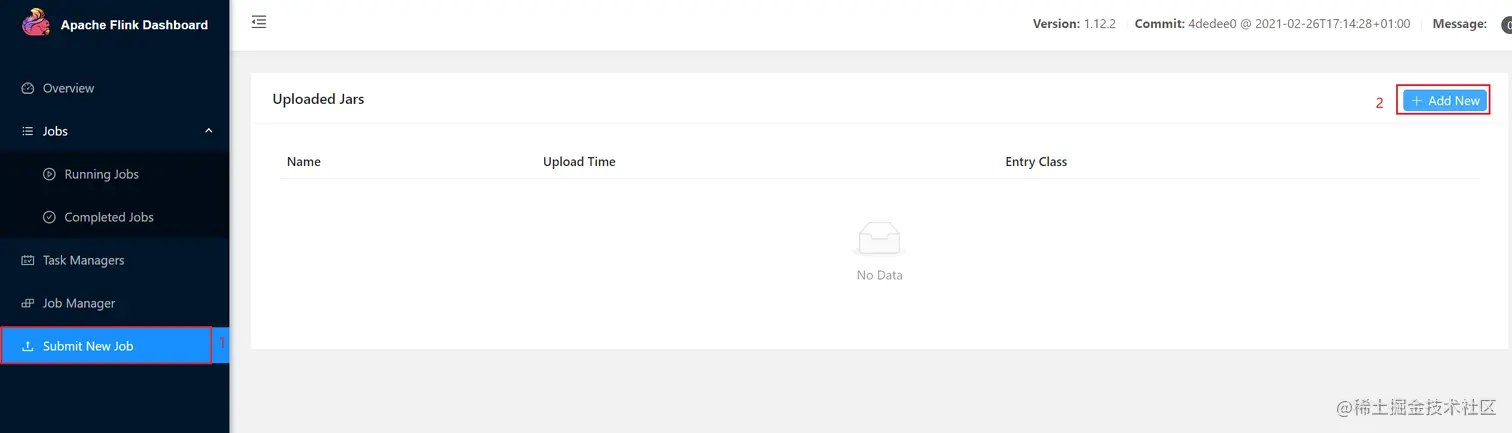

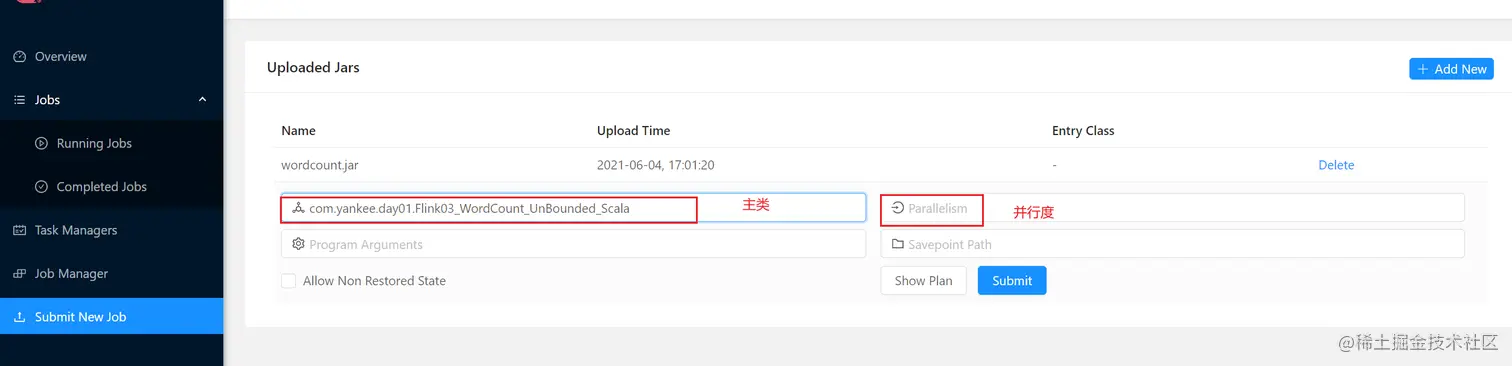

1.3 Web页面提交应用

2. Flink运行环境_Standalone

只使用Flink自身节点运行的集群模式，也就是我们所谓的（Standalone）模式，也叫做独立集群模式。

2.1 Flink独立集群部署
2.1.1 解压缩文件

将flink-1.12.2文件上传到指定目录并解压。

2.1.2 修改配置文件

进入解压缩的路径的conf目录，修改flink-conf.yaml

 jobmanager.rpc.address: hadoop01
2.1.3 修改works文件
 hadoop01
 hadoop02
 hadoop03
2.1.4 将flink分发到集群的每台机器中
 scp flink-1.12.2 hadoop02:/opt/apps/
 scp flink-1.12.2 hadoop03:/opt/apps/
2.1.5 启动集群
 bin/start-cluster.sh

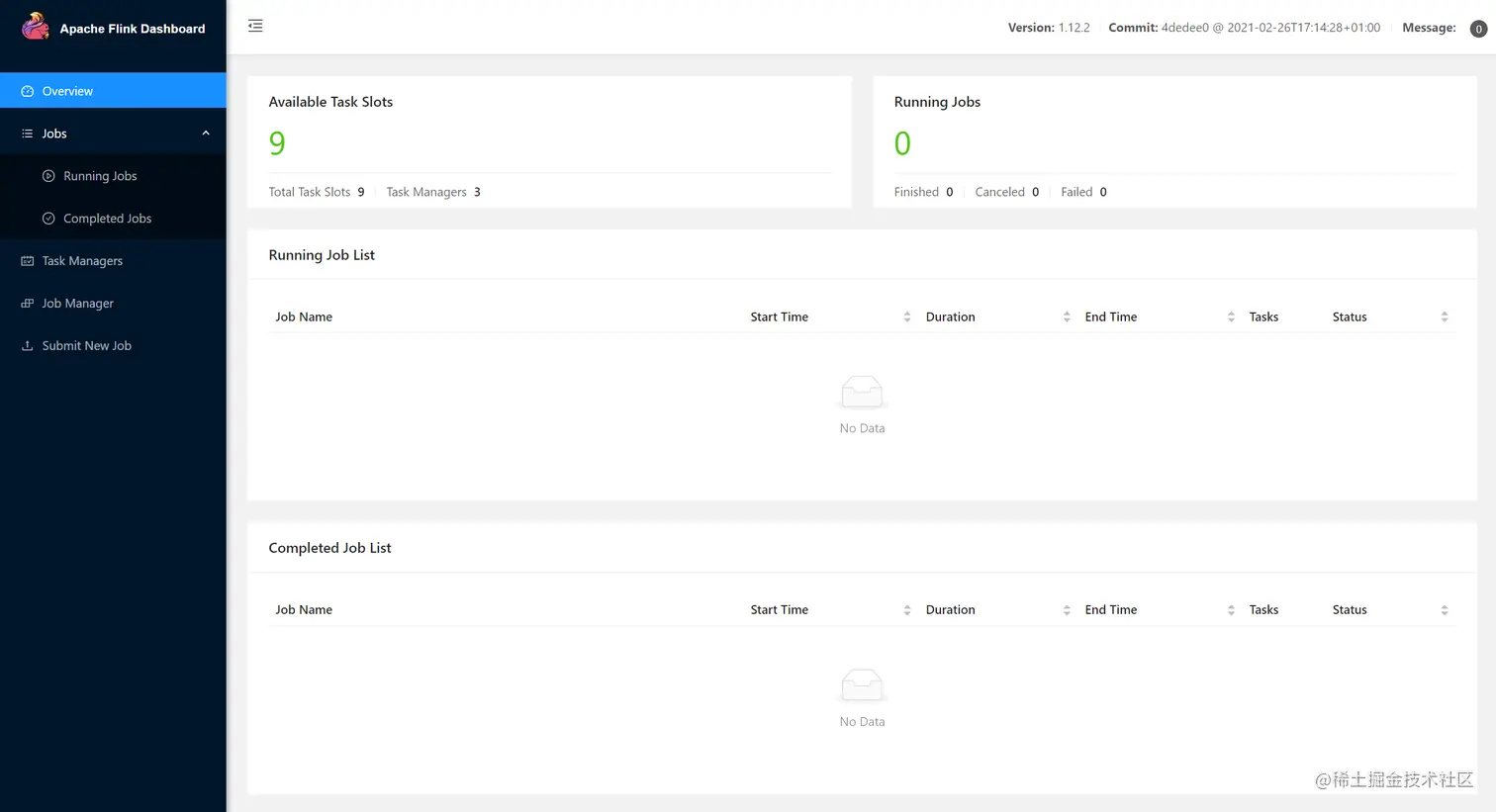

2.1.6 查看Web UI界面

2.2 Flink独立高可用集群部署
2.2.1 解压缩文件

将flink-1.12.2文件上传到指定目录并解压。

2.2.2 修改配置文件

进入解压缩的路径的conf目录，修改flink-conf.yaml

jobmanager.rpc.address: hadoop01
# 每个task可用的slot
taskmanager.numberOfTaskSlots: 3

high-availability: zookeeper
high-availability.storageDir: hdfs://supercluster/flink/standalone/ha/
high-availability.zookeeper.quorum: hadoop01:2181,hadoop02:2181,hadoop03:2181
high-availability.zookeeper.path.root: /flink-standalone
high-availability.cluster-id: /flink-standalone-ha
2.2.3 修改works文件
hadoop01
hadoop02
hadoop03
2.2.4 修改masters文件
hadoop01:8081
hadoop02:8082
2.2.5 将flink分发到集群的每台机器中
scp flink-1.12.2 hadoop02:/opt/apps/
scp flink-1.12.2 hadoop03:/opt/apps/
2.2.6 修改每台机器的环境变量
export HADOOP_CLASSPATH=`hadoop classpath`
2.2.7 启动集群
  • 启动zookeeper和HDFS集群

  • 启动Flink集群

    bin/start-cluster.sh
2.2.8 使用zkCli查看谁是leader·
get /flink-standalone/flink-standalone-ha/leader/rest_server_lock

2.2.9 查看Web UI界面

从Web UI上无法区分谁是leader，都可以提交作业。

2.2.10 提交作业
bin/flink run \
-d \
-m hadoop02:8081 \
-c com.yankee.day01.Flink03_WordCount_UnBounded_Java wordcount.jar

2.2.11 Web UI查看作业

3. Flink运行环境_Yarn

独立部署（Standalone）模式是由Flink框架本身提供计算资源，无需其他框架提供资源。这种方式降低了和其他第三方资源框架的耦合性，独立性非常强。但是由于Flink主要是计算框架，而不是资源调度框架，所以本身资源调度并不是它的强项。

把Flink应用提交给Yarn的ResourceManager，Yarn的ResourceManager会申请容器从Yarn的NodeManager上面，Flink会创建JobManager和TaskManager在这些容器上面，Flink会根据运行在JobManager上的job的需要的slot数量动态分配TaskManager资源。

3.1 解压缩文件

将flink-1.12.2.tgz文件上传到集群并解压缩，放置在指定位置。

3.2 配置环境变量
export HADOOP_CLASSPATH=`hadoop classpath`
3.3 修改配置文件

如果需要每一个taskManager有更多的slot可用，需要修改flink-conf.yaml文件

taskmanager.numberOfTaskSlots: 3
3.4 启动hdfs和yarn集群
sbin/start-dfs.sh
sbin/start-yarn.sh

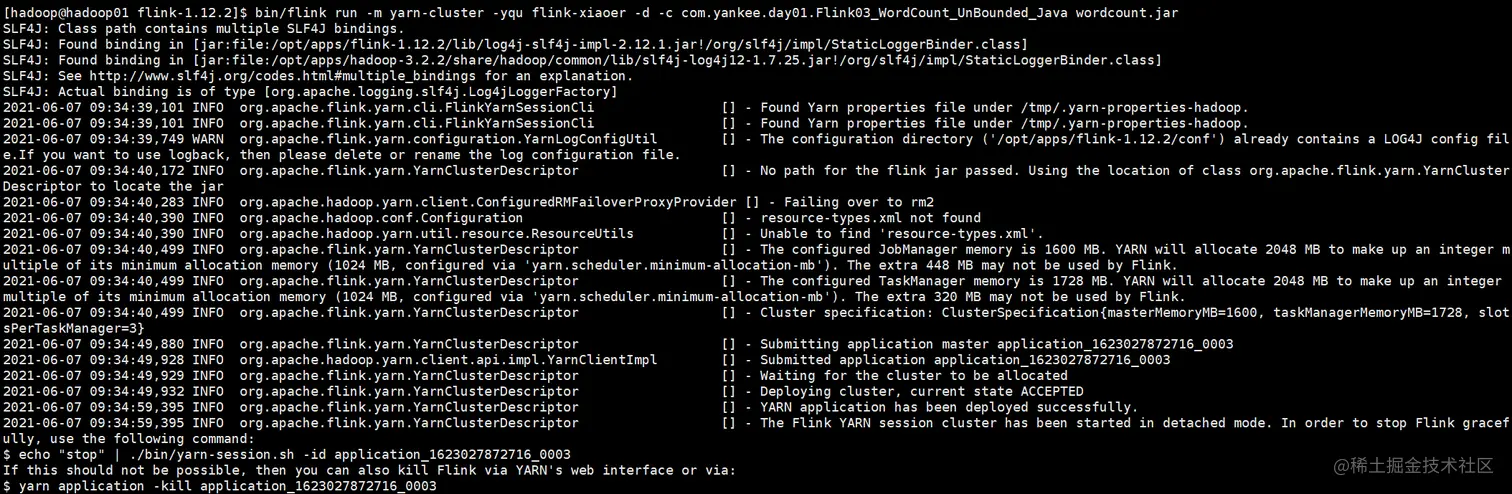

3.5 提交作业
bin/flink run \
-m yarn-cluster \
-yqu flink-xiaoer \
-d \
-c com.yankee.day01.Flink03_WordCount_UnBounded_Java wordcount.jar
  • -m：yarn提交模式
  • -yqu：表示yarn的执行队列
  • -d：提交作业后关闭客户端
  • -c：作业的主类以及jar包

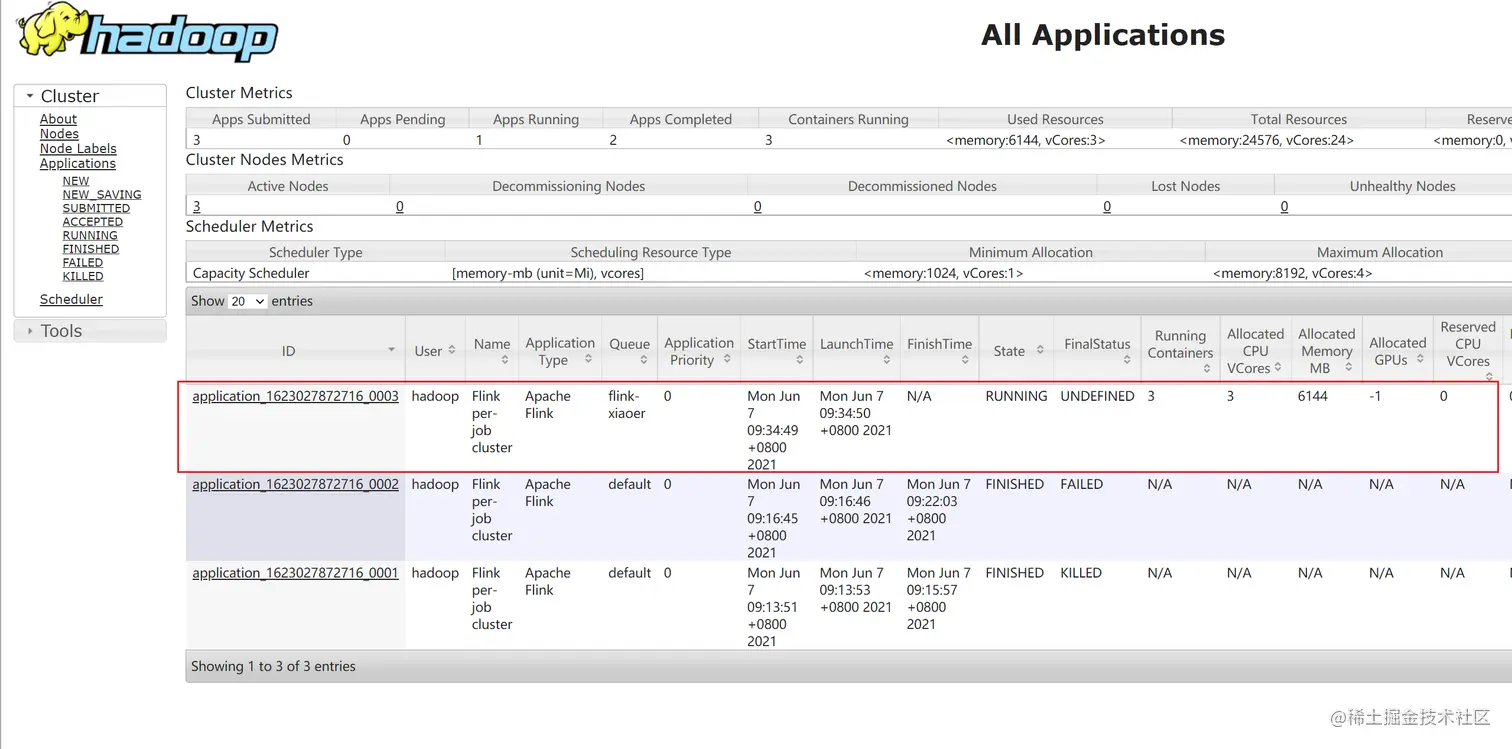

3.6 Yarn Web页面

3.7 Flink on Yarn的三种部署模式

Flink提供了yarn上运行的三种模式，分别为Session-Cluster，Application Mode和Per-Job-Cluster模式。更多详细的配置可以参考配置文档。

3.7.1 Session-Cluster

Session-Cluster模式需要先启动Flink集群，向yarn申请资源，资源申请到以后，永远保持不变。以后提交任务都向这里提交，这个Flink集群会常驻在yarn集群中，除非手工停止。

向Flink集群提交Job的时候，如果资源被用完了，则新的Job不能正常提交。

缺点：如果提交的作业中有长时间执行的大作业，占用了该Flink集群的所有的资源，则后续无法继续提交新的Job。Session-Cluster适合那些需要频繁提交的多个小Job，并且执行时间都不长。

bin/flink run \
-t yarn-session \
-Dyarn.application.id=application_xxx_yy \
-Dyarn.application.queue=flink-xiaoer \
-d \
-c com.yankee.day01.Flink03_WordCount_UnBounded_Java wordcount.jar
  • -t：yarn运行模式，可以指定yarn-session，也可以不指定，自动提交到yarn-session
  • -Dyarn.application.id：指定yarn-session，和-t同时出现
  • -Dyarn.application.queue：指定作业运行的yarn的队列
  • -d：提交作业后退出客户端
  • -c：指定作业运行的主类和jar包
3.7.2 Per-Job-Cluster

一个Job会对应一个Flink集群，每提交一个作业会根据自身的情况，都会单独向yarn申请资源，直到作业执行完成，一个作业的失败并不会影响下一个作业的正常提交和执行。独享Dispatcher和ResourceManager，按需接受资源申请，适合大规模长时间运行的作业。对于资源方面，任务独占集群，隔离性最好。

每次提交作业都会创建一个新的Flink集群，任务之间互相独立，互不影响，方便管理。在任务执行完成之后创建的集群也会消失。

bin/flink run \
-t yarn-per-job \
-Dyarn.application.queue=flink-xiaoer \
-d \
-c com.yankee.day01.Flink03_WordCount_UnBounded_Java wordcount.jar

bin/flink run \
-m yarn-cluster \
-yqu flink-xiaoer \
-d \
-c com.yankee.day01.Flink03_WordCount_UnBounded_Java wordcount.jar
3.7.3 Application Mode

Application Mode会在Yarn上启动集群，应用jar包的main函数将会在JobManager上执行，只要应用程序Application执行结束，Flink集群会马上被关闭，也可以手动停止集群。资源的隔离性对于集群来说，Application之间隔离，Application内共享。

bin/flink run-application \
-t yarn-application \
-Dyarn.application.queue=flink-xiaoer \
-d \
-c com.yankee.day01.Flink03_WordCount_UnBounded_Java wordcount.jar

  • Per-Job-Cluster和Application Mode的区别

    Per-Job-Cluster模式的main方法在客户端执行，Application Mode中的main方法在JobManager中执行，也就是说Application Mode模式将main方法提交到了集群执行。通过在JobManager中执行程序的main方法，Application模式可以节省很多提交应用所需的资源。同时就对于资源的隔离性来说，Per-Job-Cluster对资源的隔离性最好，Appcalition次之。

3.8 Yarn模式高可用

Yarn模式的高可用和Standalone的高可用原理不一样。Standalone模式中，同时启动多个JobManager，一个为leader，其他的是standby，当leader挂了，其他的一个才会成为leader。yarn的高可用是同时只启动一个JobManager，当这个JobManager挂了之后，yarn会再次启动一个，其实是利用yarn的重试次数来实现的高可用。

3.8.1 修改yarn-site.xml配置文件
<property>
    <name>yarn.resourcemanager.am.max-attempts</name>
    <value>4</value>
</property>
3.8.2 修改flink-conf.yaml配置文件
# 这个配置要小于等于yarn-site中的配置
yarn.application-attempts: 3

high-availability: zookeeper
high-availability.storageDir: hdfs://supercluster/flink/yarn/ha/
high-availability.zookeeper.quorum: hadoop01:2181,hadoop02:2181,hadoop03:2181
high-availability.zookeeper.path.root: /flink-yarn
high-availability.cluster-id: /flink-yanr-ha
