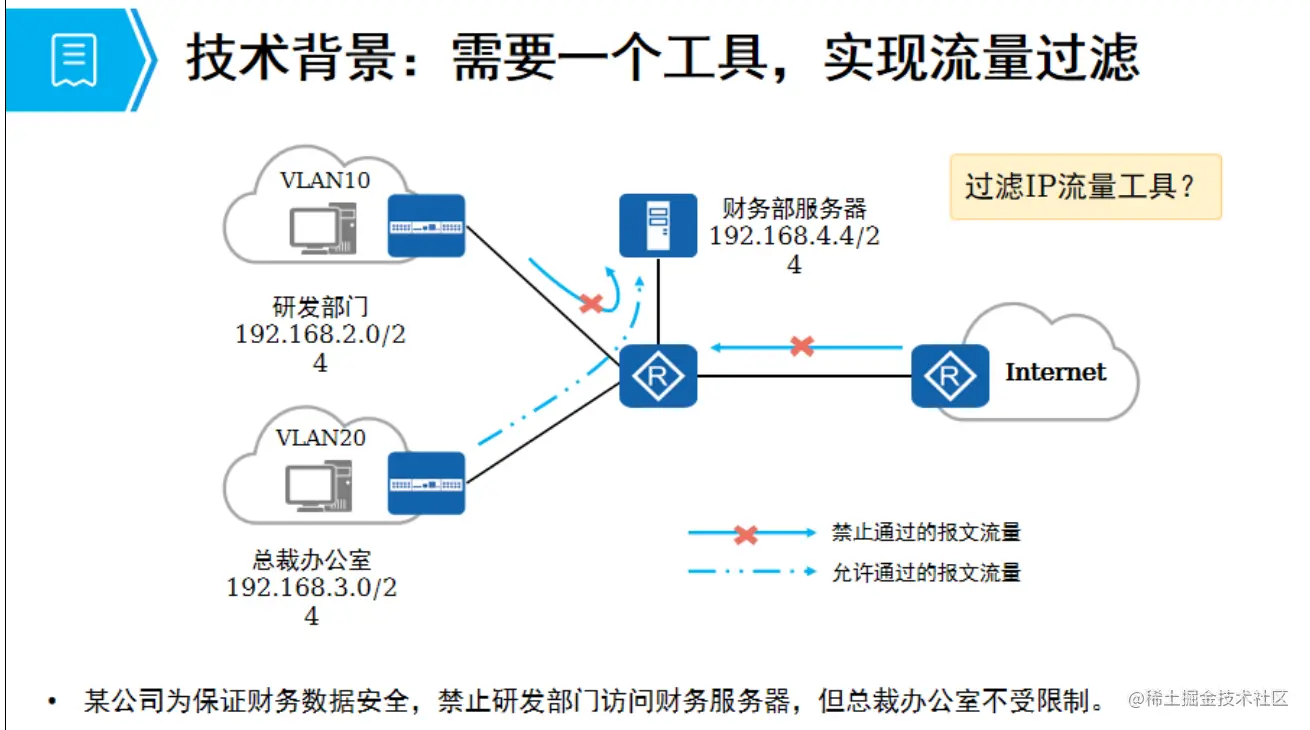

ACL工作原理

当数据包从接口经过时，由于接口启用了acl， 此时路由器会对报文进行检查，然后做出相应的处理。

ACL两种应用：应用在接口的ACL-----过滤数据包（原目ip地址，原mac， 端口 五元组） 应用在路由协议-------匹配相应的路由条目

ACL种类

• 编号2000-2999---基本ACL----依据依据数据包当中的源IP地址匹配数据（数据时从 哪个IP地址 过来的）

• 编号3000-3999---高级ACL----依据数据包当中源、目的IP，源、目的端口、协议号匹配数据

• 编号4000-4999---二层ACL，MAC、VLAN-id、802.1q

ACL过滤实验

代码预知

acl 2000

新建表格，将你设置的过滤条件放入这个表格

rule permit | deny source

匹配的条件（ip地址） 通配符掩码(用来控制匹配的范围， 比较难)

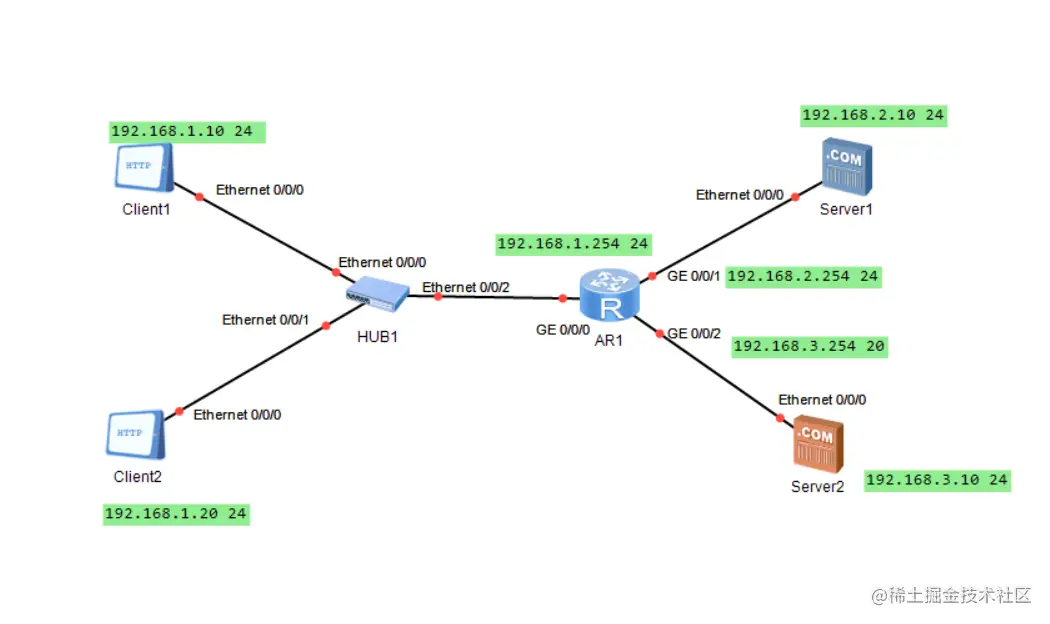

实验拓扑图

拒绝来自192.168.1.10的流量

实验详解

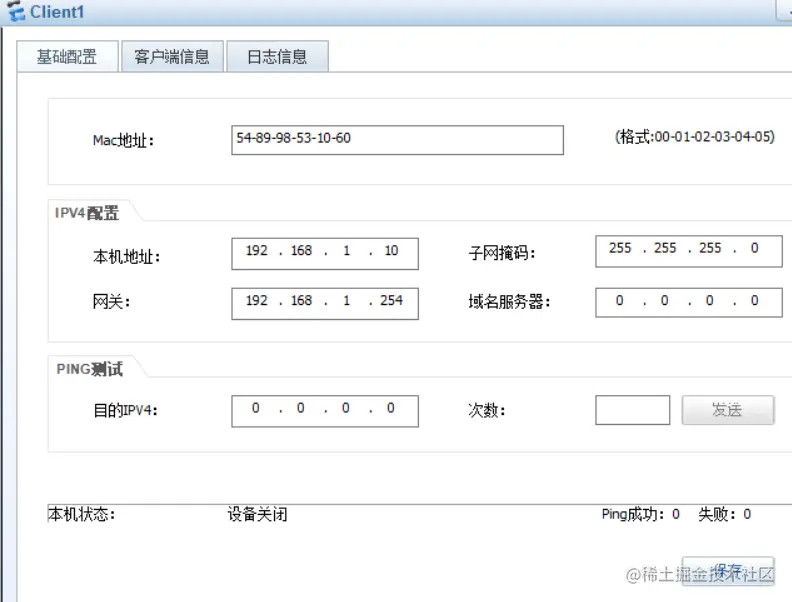

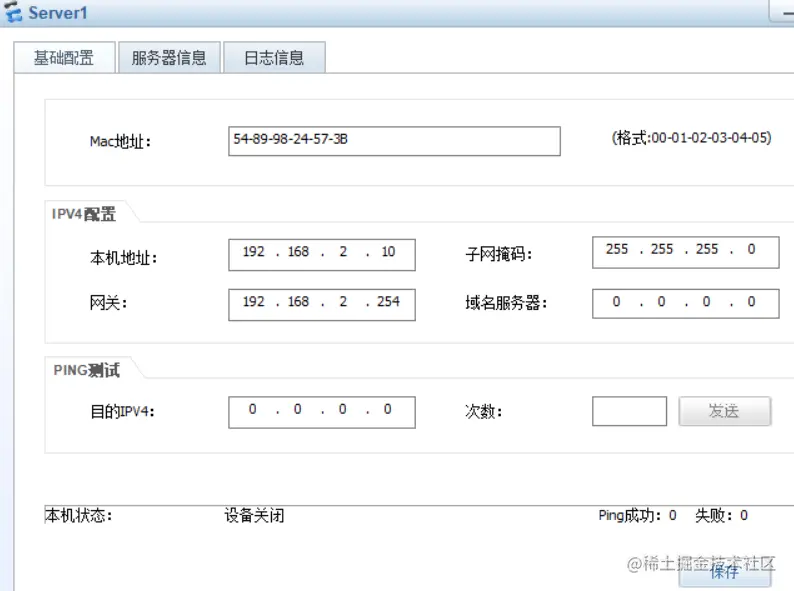

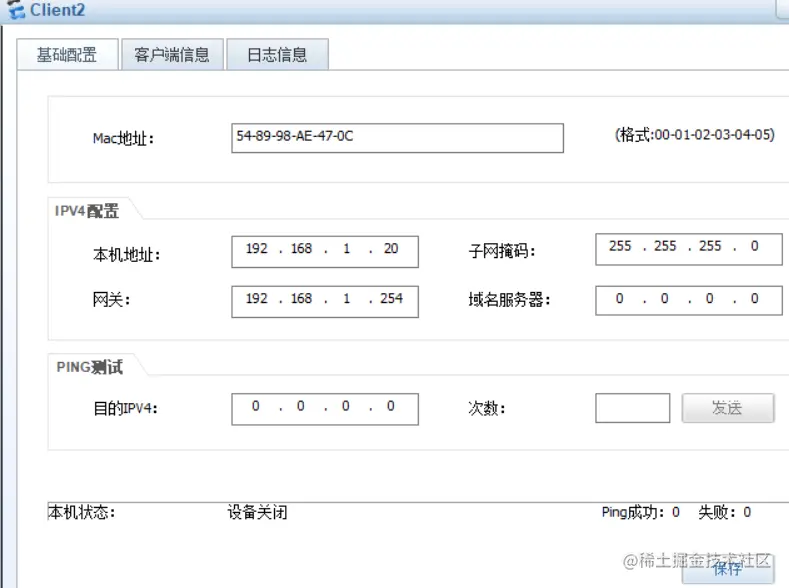

• 配置Client1，2 ，server1，2 .如下

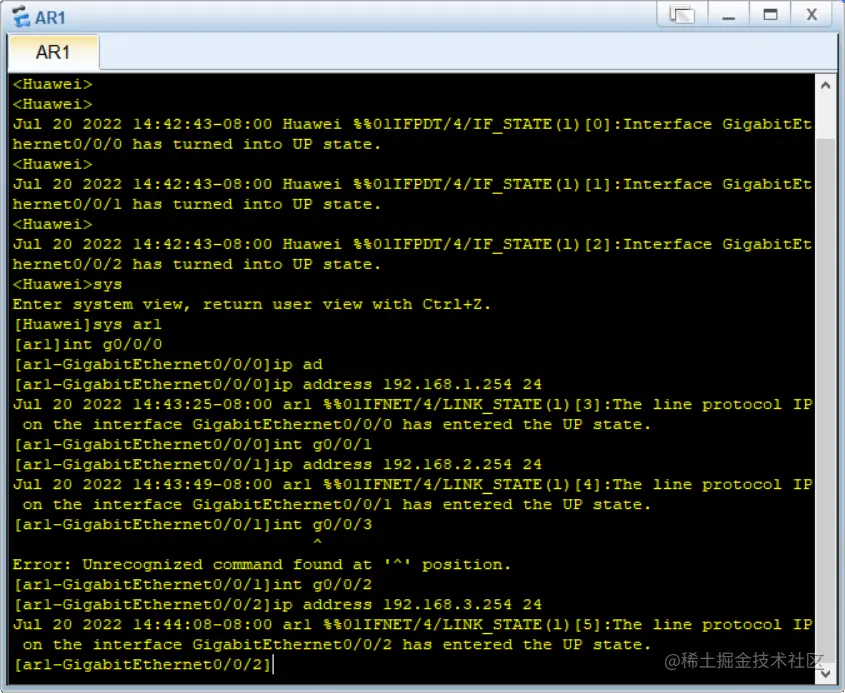

• 进入接口，加入网关

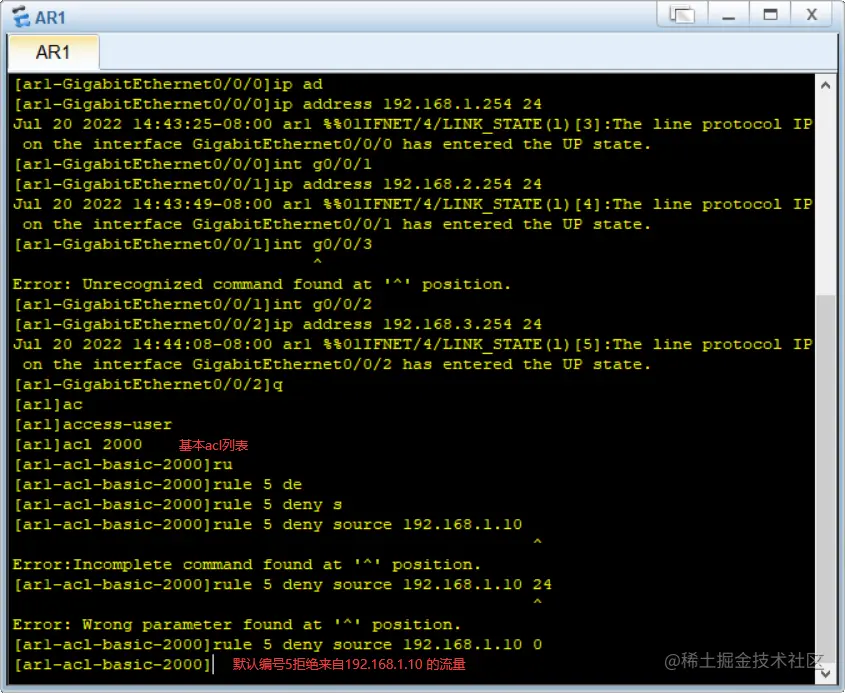

• 建立acl 调用acl

• 设置数据流向

traffic-filter outbound acl 2000

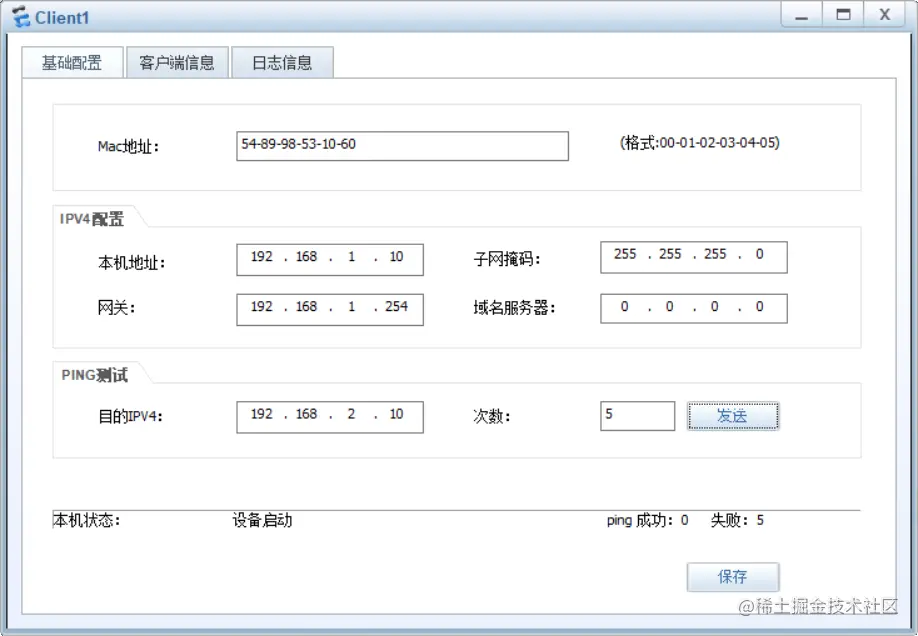

• c1 ping s1 s2

ping c1是不通的

匹配规则

1、一个接口的同一个方向，只能调用一个acl

2、一个acl里面可以有多个rule 规则，按照规则ID从小到大排序，从上往下依次执行

3、数据包一旦被某rule匹配，就不再继续向下匹配

4、用来做数据包访问控制时，默认隐含放过所有(华为设备)
