ACL

访问控制列表ACL（Access Control List）是由一条或多条规则组成的集合。所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等。 ACL本质上是一种报文过滤器，规则是过滤器的滤芯。设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过。

ACL典型应用场景


  • 某企业为保证财务数据安全，禁止研发部门访问财务服务器，但总裁办公室不受限制。实现方式：

    在Interface 1的入方向上部署ACL，禁止研发部门访问财务服务器的报文通过。Interface 2上无需部署ACL，总裁办公室访问财务服务器的报文默认允许通过。

  • 保护企业内网环境安全，防止Internet病毒入侵。实现方式：

    在Interface 3的入方向上部署ACL，将病毒经常使用的端口予以封堵。

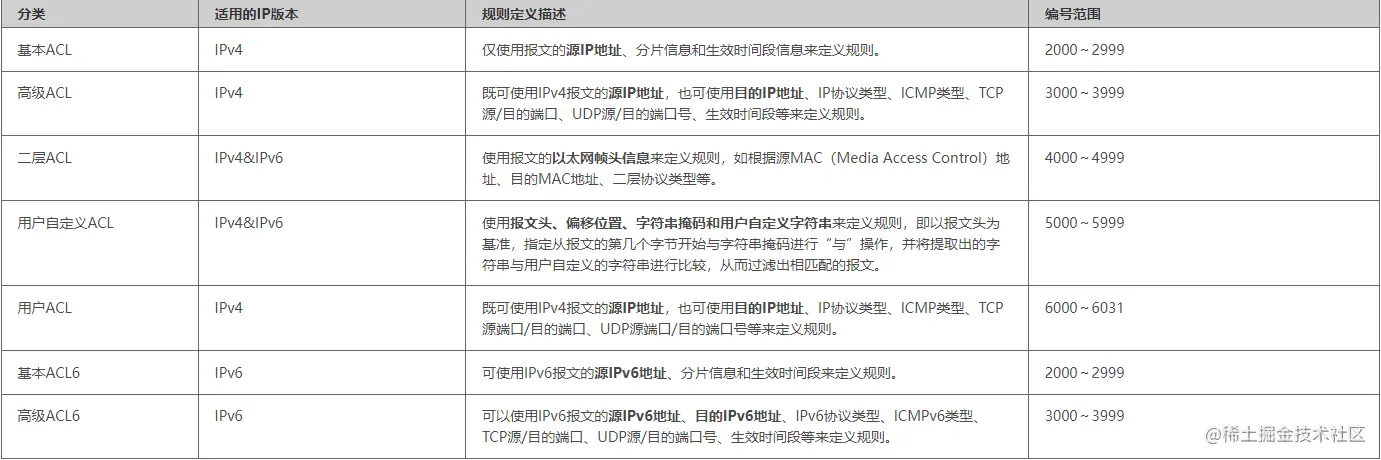

基于ACL规则定义方式的划分

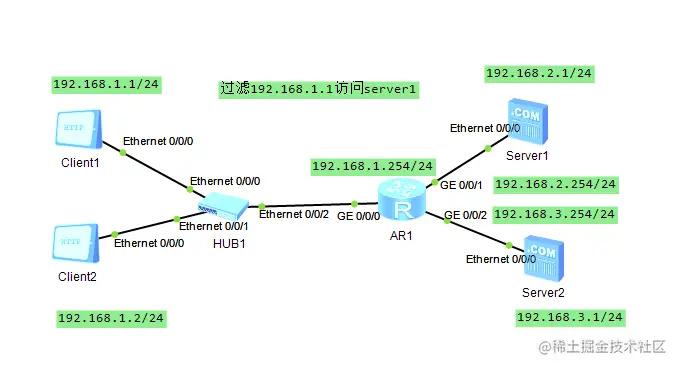

配置ACL实验

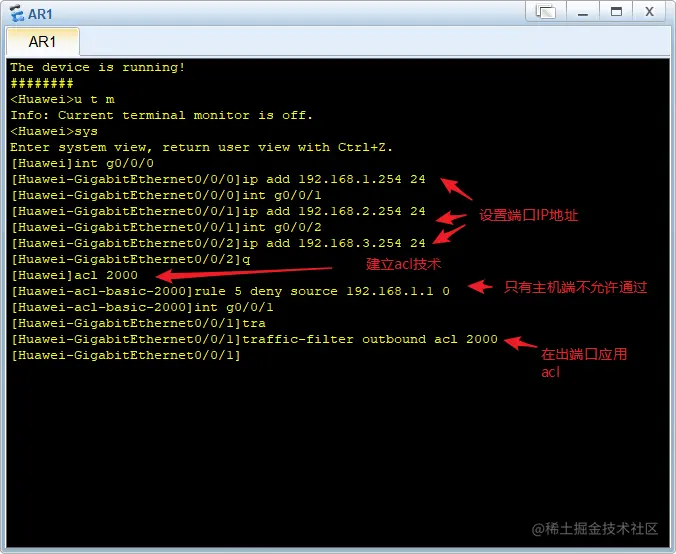

基本acl配置

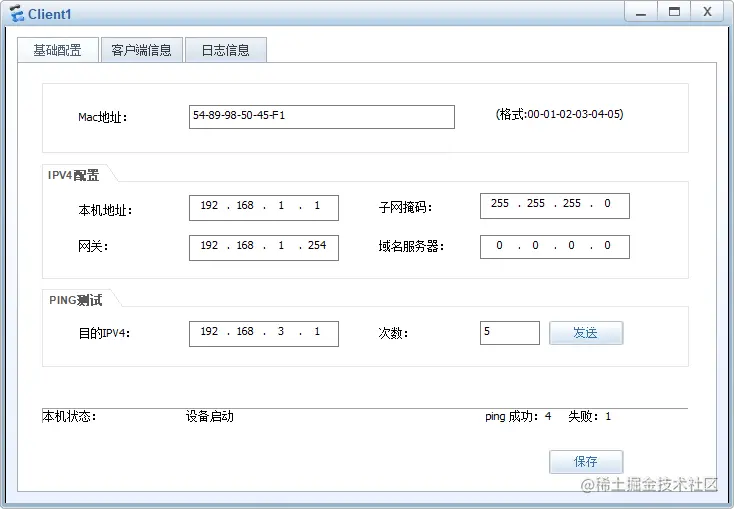

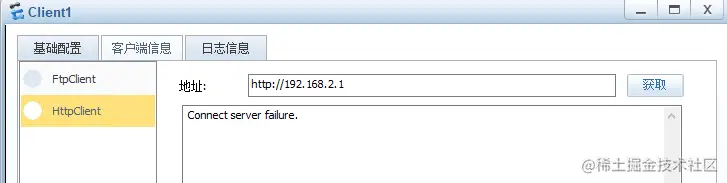

实验结果C1与服务器S1不能访问 C1能与S2访问



高级acl

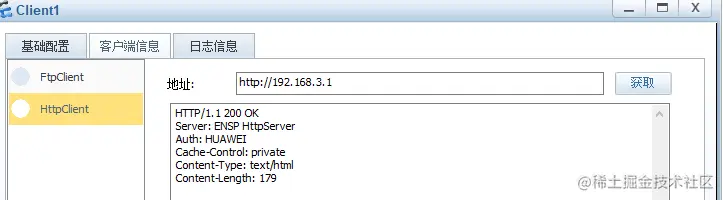

结果c1与s1建立连接c1不能访问s1端口



NAT

NAT是一种地址转换技术，它可以将IP数据报文头中的IP地址转换为另一个IP地址，并通过转换端口号达到地址重用的目的。NAT作为一种缓解IPv4公网地址枯竭的过渡技术，由于实现简单，得到了广泛应用。

静态nat（几乎不用）

工程手动将一个私有地址和一个公网地址进行关联，一一对应

NATPT（端口映射）

NAT Server----内网服务器对外提供服务，针对目的ip和目的端口映射 内网服务器的相应端口映射成路由器公网ip地址的相应端口

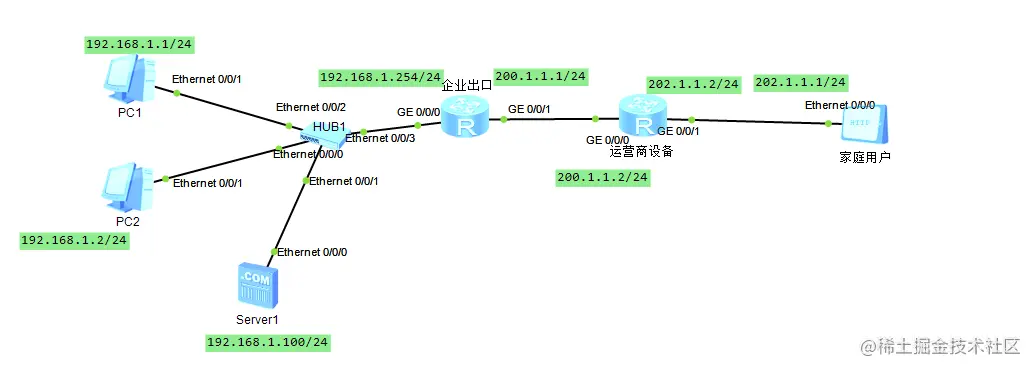

配置NAT实验


NATPT（端口映射）

配置企业设备

配置好ip地址
企业出口路由器需要配置默认路由

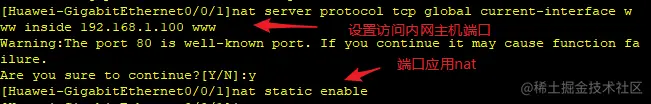

在企业出口路由器上 的g0/0/1 口配置

Snipaste_2022-07-19_18-14-17.png Snipaste_2022-07-19_18-14-47.png

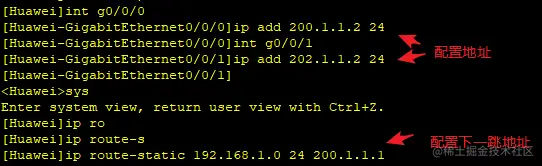

配置运营商设备

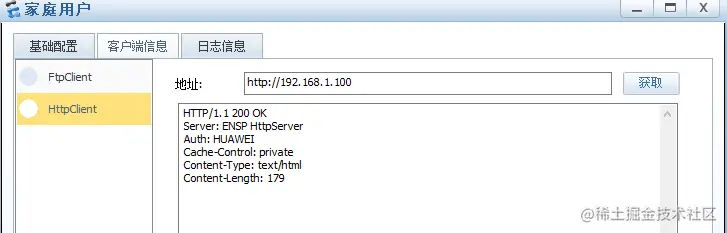

能建立连接访问端口 Snipaste_2022-07-19_18-12-15.png

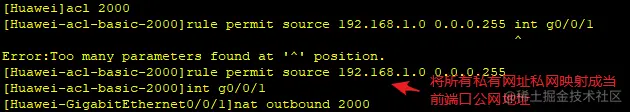

Easy-IP

  1. 使用列表匹配私网的ip地址
  2. 将所有的私网地址映射成路由器当前接口的公网地址

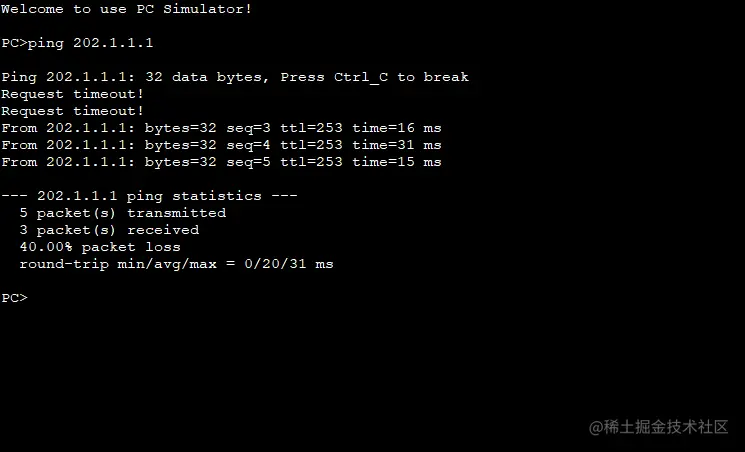

私网能访问公网


总结：学会配置acl与nat命令，了解acl与nat的作用。
