netty解决拆包粘包

wq_
139 阅读4分钟

netty拆包粘包产生原因

由于TCP底层无法理解上层的应用数据，所以TCP底层无法保证数据包不会被拆分和重组，该问题只能通过上层应用协议栈设计来解决。

解决TCP拆包粘包的根本原因，就是找出消息的边界。业界主流的方案有如下几个：

  1. 消息定长，譬如每个报文规定长度为100个字节，如果不够，空位用空格或其余字符代替。
  2. 指定分隔符，在包尾添加如换行符进行分割。
  3. 将消息分为消息头和消息体，消息头中包含标示数据总长度的字段，根据长度读取数据。
  4. 更复杂的应用层协议。

以上是TCP粘包/拆包的基础知识，下面用实际案例来看看netty是如何解决TCP粘包拆包问题。

1. 固定长度-FixedLengthFrameDecoder

消息长度固定，累计读取到长度总和为定长Len的报文后，就认为读取到了一条完整的消息。

注意：FixedLengthFrameDecoder并没有提供一个对应的编码器，因为接收方只需要根据字节数进行判断即可，发送方无需编码。

例如：我们规定每个报文的大小为固定长度 5个字节，表示一个有效报文，如果不够，空位补空格；

优点是实现比较简单，缺点是造成资源浪费，因为此方式不推荐使用。

服务端开发

@Slf4j
public class FixedLengthServer {
    public static void main(String[] args) {
        EventLoopGroup boos = new NioEventLoopGroup();
        EventLoopGroup worker = new NioEventLoopGroup();
        ServerBootstrap bootstrap = new ServerBootstrap();
        bootstrap.group(boos, worker)
                .channel(NioServerSocketChannel.class)
                .childHandler(new ChannelInitializer<NioSocketChannel>() {
                    @Override
                    protected void initChannel(NioSocketChannel ch) throws Exception {
                        ch.pipeline().addLast(new FixedLengthFrameDecoder(5))
                                .addLast(new StringDecoder())
                                .addLast(new ChannelInboundHandlerAdapter() {
                                    @Override
                                    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                        log.info("server:{}", msg);
                                    }
                                });
                    }
                });

        ChannelFuture channelFuture = bootstrap.bind(8080);
        try {
            channelFuture.channel().closeFuture().sync();
        } catch (InterruptedException e) {
            e.printStackTrace();
        } finally {
            boos.shutdownGracefully();
            worker.shutdownGracefully();
        }

    }
}

客户端开发

@Slf4j
public class FixeLengthClient {
    public static void main(String[] args) throws InterruptedException {
        Channel channel = new Bootstrap()
                .group(new NioEventLoopGroup())
                .channel(NioSocketChannel.class)
                .handler(new ChannelInitializer<NioSocketChannel>() {
                    @Override
                    protected void initChannel(NioSocketChannel nioSocketChannel) throws Exception {
                        //将发送的内容encode编码
                        nioSocketChannel.pipeline().addLast(new StringEncoder());
                    }
                })
                .connect(new InetSocketAddress("localhost", 8080))
                .sync()
                .channel();
        for (int i = 0; i < 10; i++) {
            channel.writeAndFlush("hello222");
        }


    }
}

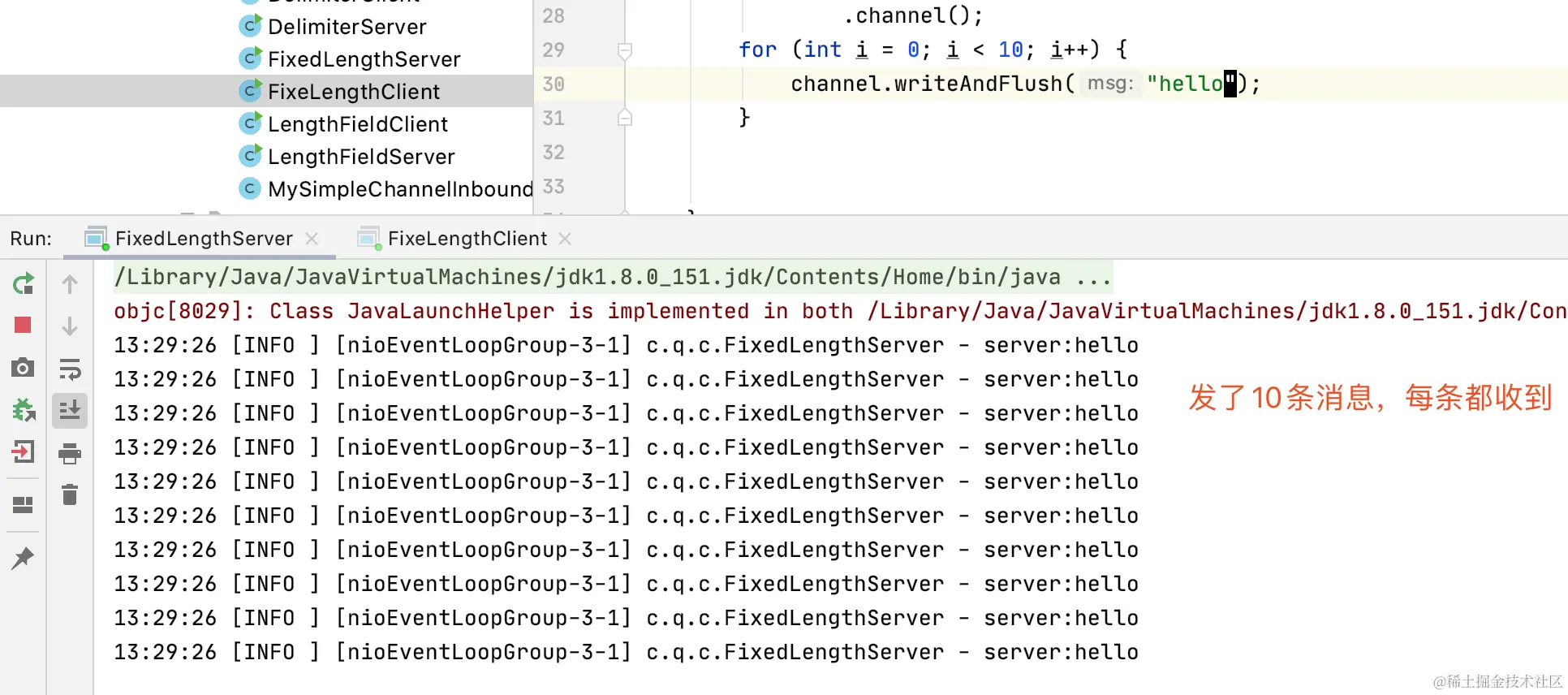

运行结果


指定分隔符-DelimiterBasedFrameDecoder

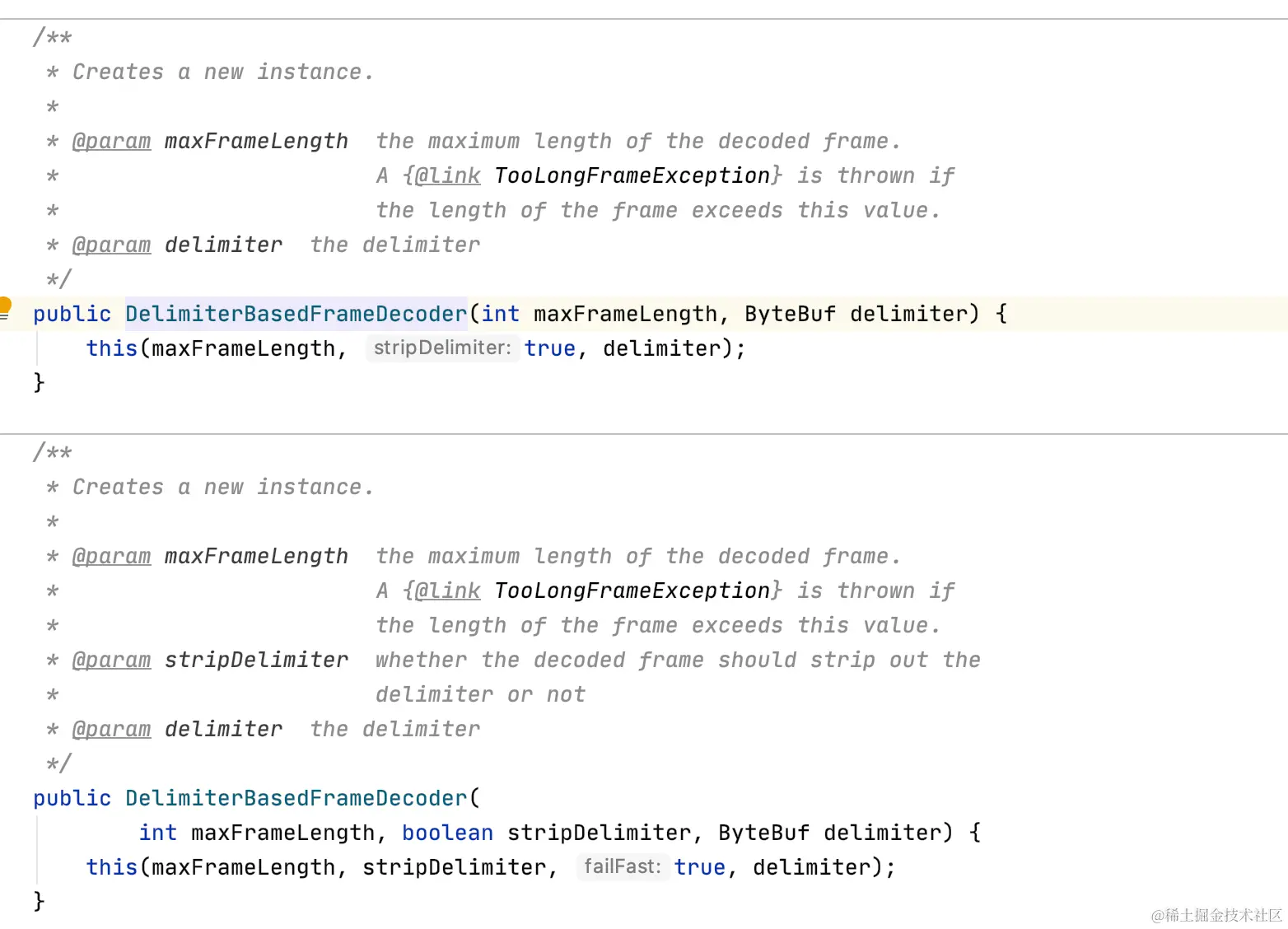

DelimiterBasedFrameDecoder提供了多个构造方法，比如下面两个

image.png 其中：

  • maxFrameLength：
    1. 指定消息的最大长度，如果消息长度超过指定的长度并且没有找到分隔符，则会抛异常。
    2. 如果消息长度小于指定的长度并且没有找到分隔符，会缓存收到的消息，直到接收到分隔符。
    3. 同时存在多个分隔符时，优先匹配长度最短的分隔符，如果一样长，则哪个先出现，匹配哪个。
  • stripDelimiter：
    1. 解码后的消息是否去除分隔符。
  • delimiter
    1. 自定义的分隔符

优点是实现简单，缺点是需要对整个包消息进行扫描（在数据中寻找分隔符），因为效率不高。

服务端开发

/**
 * 指定分隔符解决粘包粘包
 */
@Slf4j
public class DelimiterServer {
    public static void main(String[] args) {
        EventLoopGroup boos = new NioEventLoopGroup();
        EventLoopGroup worker = new NioEventLoopGroup();
        ServerBootstrap bootstrap = new ServerBootstrap();
        bootstrap.group(boos, worker)
                .channel(NioServerSocketChannel.class)
                .childHandler(new ChannelInitializer<NioSocketChannel>() {
                    @Override
                    protected void initChannel(NioSocketChannel ch) throws Exception {
                        ch.pipeline().addLast(new DelimiterBasedFrameDecoder(1024, Unpooled.copiedBuffer("$_".getBytes())))
                                .addLast(new StringDecoder())
                                .addLast(new ChannelInboundHandlerAdapter() {
                                    @Override
                                    public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
                                        log.info("server:{}", msg);
                                    }
                                });
                    }
                });

        ChannelFuture channelFuture = bootstrap.bind(8080);
        try {
            channelFuture.channel().closeFuture().sync();
        } catch (InterruptedException e) {
            e.printStackTrace();
        } finally {
            boos.shutdownGracefully();
            worker.shutdownGracefully();
        }
    }
}

客户端开发

@Slf4j
public class DelimiterClient {
    public static void main(String[] args) throws InterruptedException {
        Channel channel = new Bootstrap()
                .group(new NioEventLoopGroup())
                .channel(NioSocketChannel.class)
                .handler(new ChannelInitializer<NioSocketChannel>() {
                    @Override
                    protected void initChannel(NioSocketChannel nioSocketChannel) throws Exception {
                        //将发送的内容encode编码
                        nioSocketChannel.pipeline().addLast(new StringEncoder());
                    }
                })
                .connect(new InetSocketAddress("localhost", 8080))
                .sync()
                .channel();
        for (int i = 0; i < 10; i++) {
            channel.writeAndFlush("hello$_");
        }


    }
}

运行结果


指定长度-LengthFieldBasedFrameDecoder

简单来说就是在消息中增加数据长度域，当然还可以增加其它信息，该方式类似于http协议，如http协议中header的Content-Length属性。

LengthFieldBasedFrameDecoder有多种配置参数的方式，常见于私有客户端和服务器协议。

参数说明

LengthFieldBasedFrameDecoder 类里面主要有以下这几个参数：

  1. maxFrameLength：本次能接收的最大的数据长度

  2. lengthFieldOffset：设置的长度域的偏移量，长度域在数据包的起始位置

  3. lengthFieldLength：长度域的长度

  4. lengthAdjustment：数据包的偏移量，可以理解为长度域和content区间的数据长度

  5. initialBytesToStrip：需要跳过的字节数

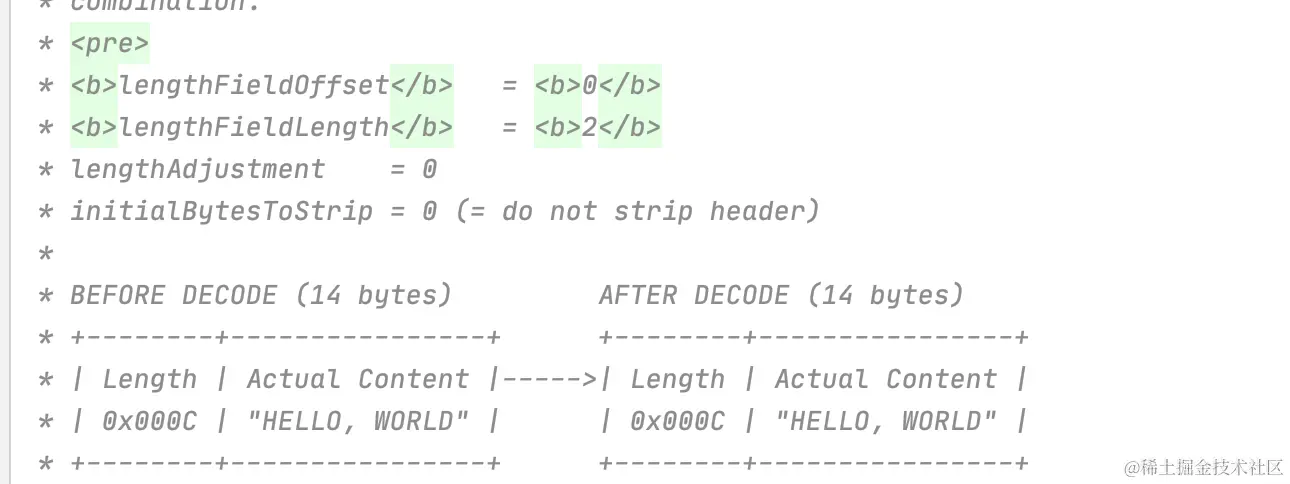

lengthFieldLength


这里将 lengthFieldLength 设置为2，说明用2个字节(0x000C转成十进制等于12)表示消息内容的总长度（Content）

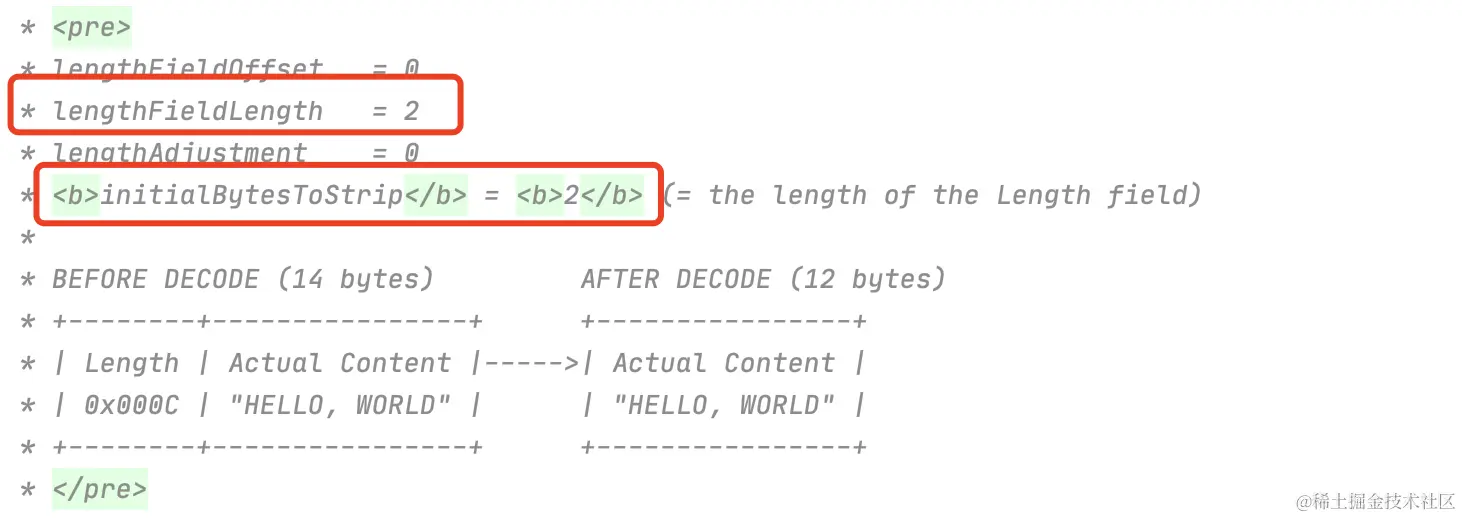

lengthAdjustment


这里将 initialBytesToStrip 设置为2，代表解码后跳过消息中的前两个字节（长度域）

lengthFieldOffset

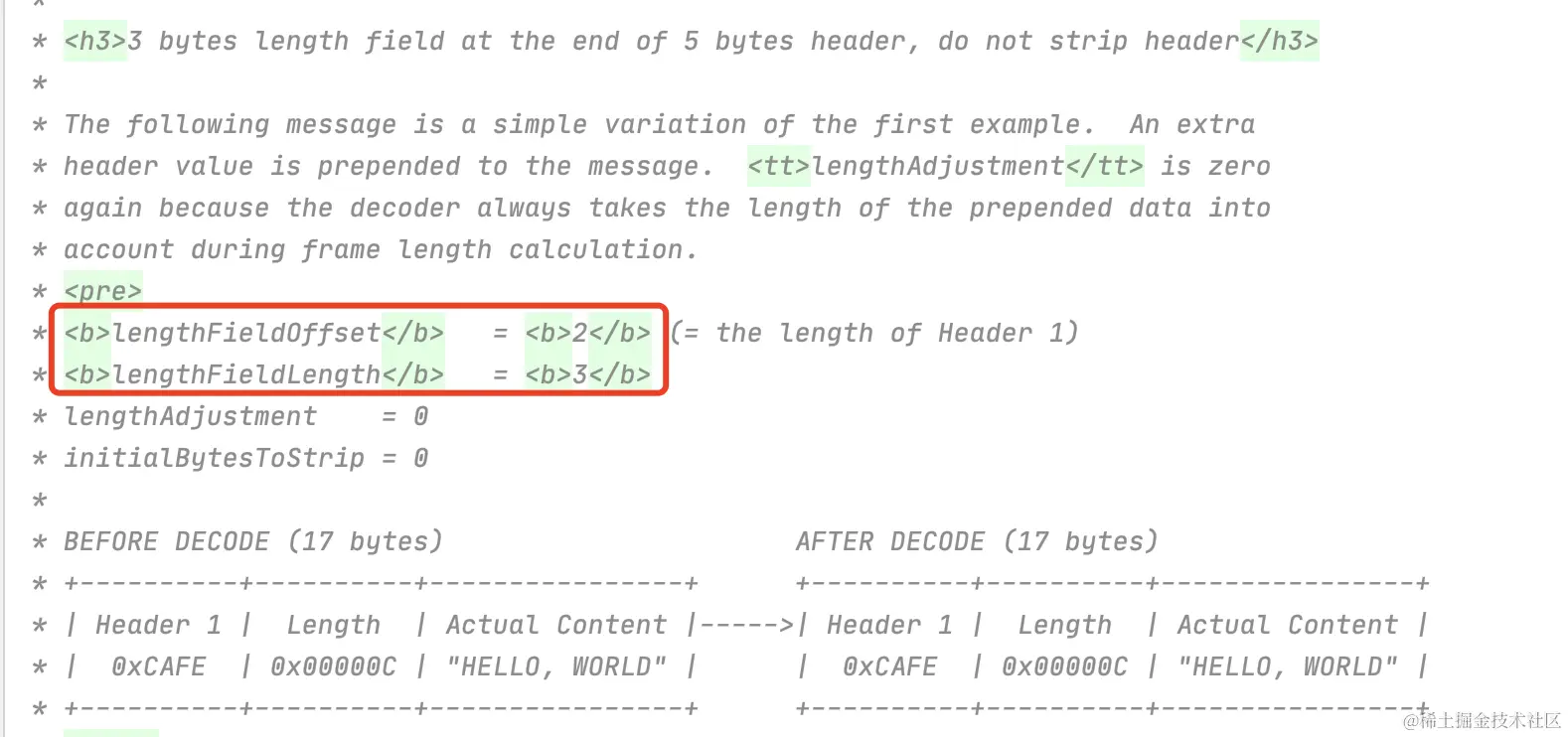

image.png 长度域 lengthFieldLength 长为3个字节(0x00000C)，lengthFieldOffset 偏移量为2（因为前两个字节给Header1 占了）

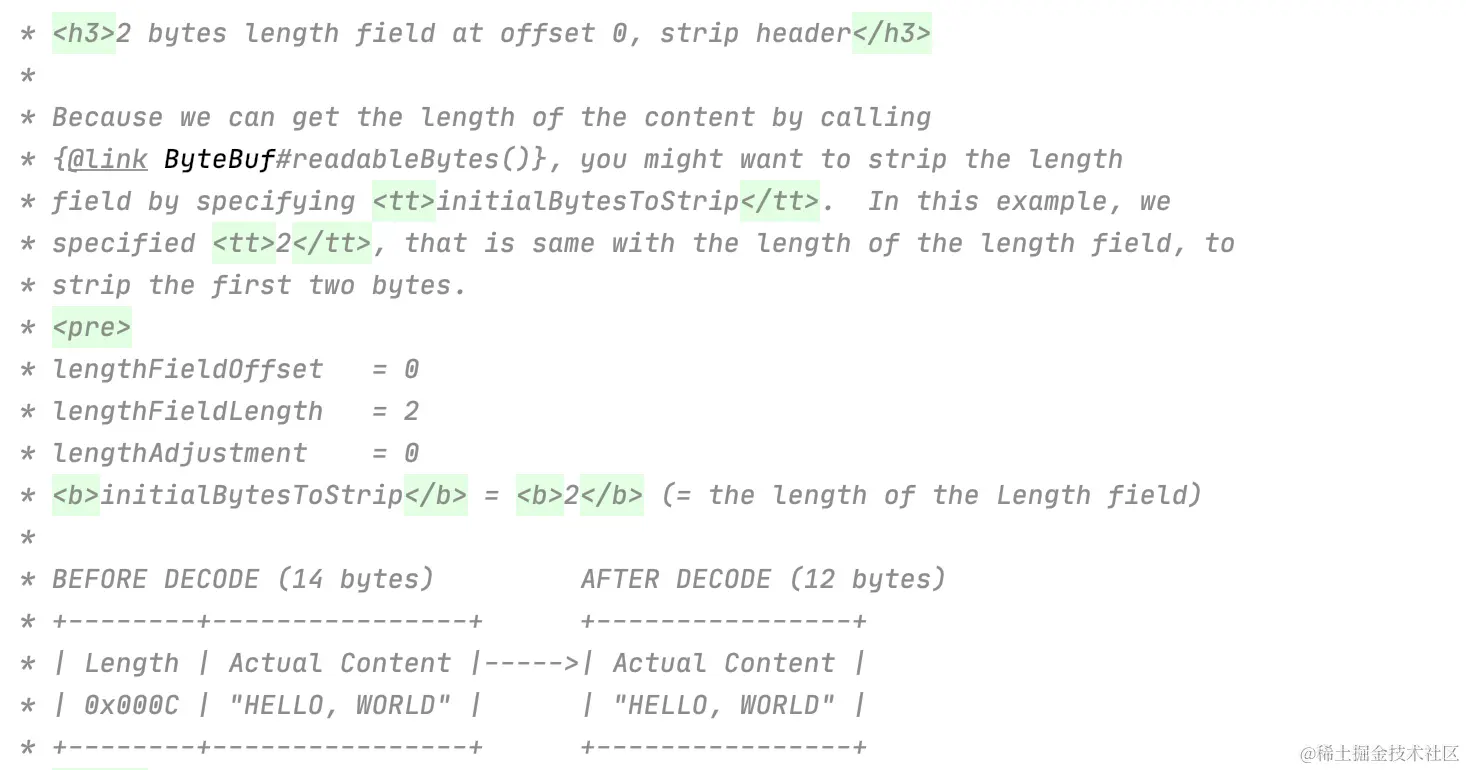

initialBytesToStrip


长度域 lengthFieldLength 为两个字节，initialBytesToStrip设置为2，解码后跳过两个字节，即解码后的数据不包含长度域

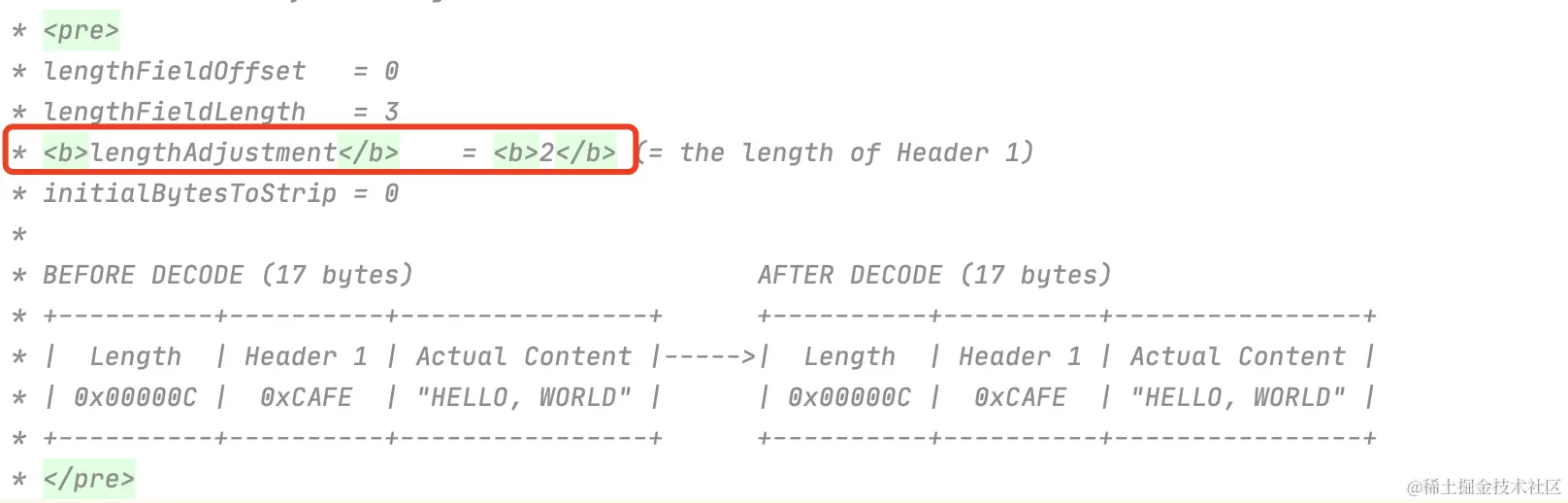

lengthAdjustment


lengthAdjustment 设置为2，表示 Length 和 Content 中间还有两个字节的Header1

服务端开发


@Slf4j
public class LengthFieldServer {

    public static void main(String[] args) {

        LengthFieldServer lengthFieldServer = new LengthFieldServer();
        lengthFieldServer.start(8888);
    }

    private void start(int port) {
        NioEventLoopGroup boss = new NioEventLoopGroup(1);
        NioEventLoopGroup worker = new NioEventLoopGroup();

        try {
            ServerBootstrap serverBootstrap = new ServerBootstrap();
            serverBootstrap.group(boss, worker)
                    .channel(NioServerSocketChannel.class)
                    //给boss添加handler
                    .handler(new LoggingHandler(LogLevel.INFO))
                    .childHandler(new ChannelInitializer<SocketChannel>() {
                        protected void initChannel(SocketChannel ch) {
                            ChannelPipeline pipeline = ch.pipeline();
                            //发送的数据包最大长度为1024*64
                            //length域的偏移,正常情况下读 取数据从偏移为0处开始读取,如果有需要可以从其他偏移量处开始读取
                            //length域占用的字节数
                            //在length域和content域中间是 否需要填充其他字节数
                            //解码后跳过的字节数 ( 解码后把 length占用的字节跳过，直接传数据包)
                            pipeline.addLast(new LengthFieldBasedFrameDecoder(1024 * 64, 0, 4, 0, 4));
                            pipeline.addLast(new MySimpleChannelInboundHandler());
                        }
                    });

            //绑定端口
            ChannelFuture future = serverBootstrap.bind(port).sync();
            //监听端口的关闭
            future.channel().closeFuture().sync();
        } catch (Exception e) {
            log.error("netty server error ,{}", e.getMessage(), e);
        } finally {
            boss.shutdownGracefully();
            worker.shutdownGracefully();
        }


    }

}

服务端handle

@Slf4j
public class MySimpleChannelInboundHandler extends SimpleChannelInboundHandler<ByteBuf> {

    private int count = 0;

    @Override
    protected void channelRead0(ChannelHandlerContext ctx, ByteBuf msg) throws Exception {
        count++;
        log.info("服务端第:{} 次收到消息，消息内容为:{}", count, msg.toString(StandardCharsets.UTF_8));
    }
}

客户端handle


@Slf4j
public class ClientInboundHandler extends ChannelInboundHandlerAdapter {


    @Override
    public void channelActive(ChannelHandlerContext ctx) throws Exception {
        for (int i = 1; i <= 100; i++) {
            ByteBuf byteBuf = ctx.alloc().buffer().writeBytes((i + "").getBytes());
            ctx.channel().writeAndFlush(byteBuf);
        }
        super.channelActive(ctx);
    }


}

客户端开发

@Slf4j
public class LengthFieldClient {

    public static void main(String[] args) {
        LengthFieldClient client = new LengthFieldClient();
        client.start("127.0.0.1", 8888);
    }

    public void start(String host, int port) {
        EventLoopGroup group = new NioEventLoopGroup();
        try {
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.group(group)
                    .channel(NioSocketChannel.class)
                    .handler(new ChannelInitializer<SocketChannel>() {
                        @Override
                        protected void initChannel(SocketChannel ch) {
                            ChannelPipeline pipeline = ch.pipeline();
                            //添加编码器
                            //参数，长度域
                            pipeline.addLast(new LengthFieldPrepender(4));

                            //添加客户端channel对应的handler
                            pipeline.addLast(new ClientInboundHandler());
                        }
                    });
            //连接远程启动
            ChannelFuture future = bootstrap.connect(host, port).sync();
            //监听通道关闭
            Channel channel = future.channel();

            channel.closeFuture().sync();

        } catch (Exception e) {
            log.error("netty client error ,msg={}", e.getMessage());
        } finally {
            //优雅关闭
            group.shutdownGracefully();
        }
    }

}

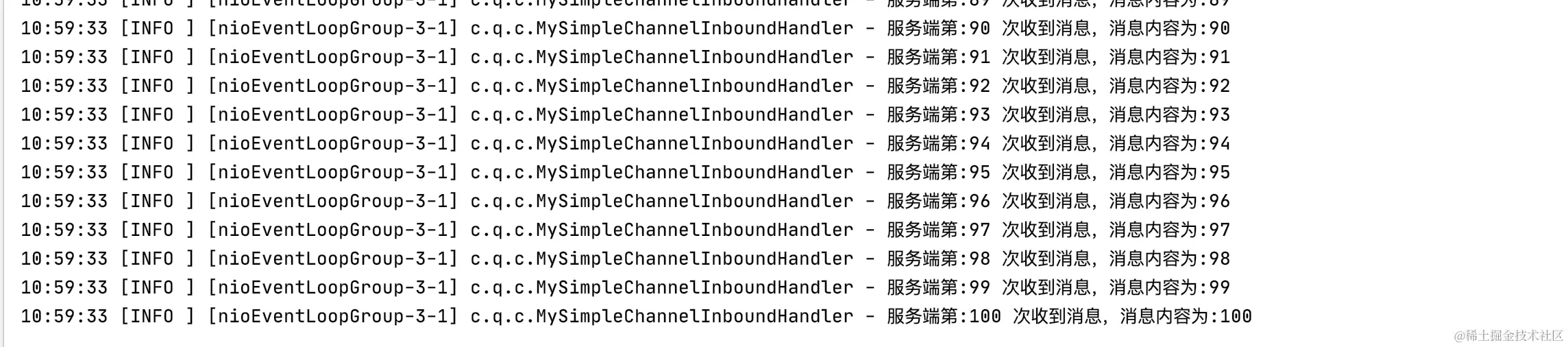

结果


客户端发送了100条消息，服务端均接收到。
