命令行使用
GraphViz支持多图形的生成
- dot − filter for drawing directed graphs
- neato − filter for drawing undirected graphs
- twopi − filter for radial layouts of graphs
- circo − filter for circular layout of graphs
- fdp − filter for drawing undirected graphs
- sfdp − filter for drawing large undirected graphs
- patchwork − filter for squarified tree maps
- osage − filter for array-based layouts

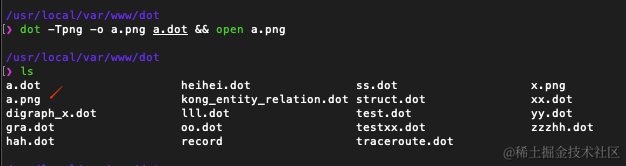

按a.dot文件生成png类型的图片，生成到-o指定的位置
// dot -Tpng -o a.png a.dot && open a.png
dot -Tpng -o a.png a.dot
上面代码会生成a.png文件到当前目录
SublimeText配置支持GraphViz图片预览
配置Sublime Text
此安装方式，需要Sublime已经安装了Package Control
- command+shift+p打开命令面板
- package install GraphvizPreview
安装成功后，按快捷control+shift+g 便可为当前打开的dot文件生成预览图
精通sublime的话，可以自已配置Build System的方式实现生成图片
web端在线GraphViz生成图片
你可以使用
www.webgraphviz.com/
或者
graphviz.herokuapp.com/
搭建私人webGraphEditor
你也可以搭建自己专用的webgraph编辑器，git仓库地址：
github.com/Potherca/Gr…
克隆到网站目录下执行composer install便可以使用。

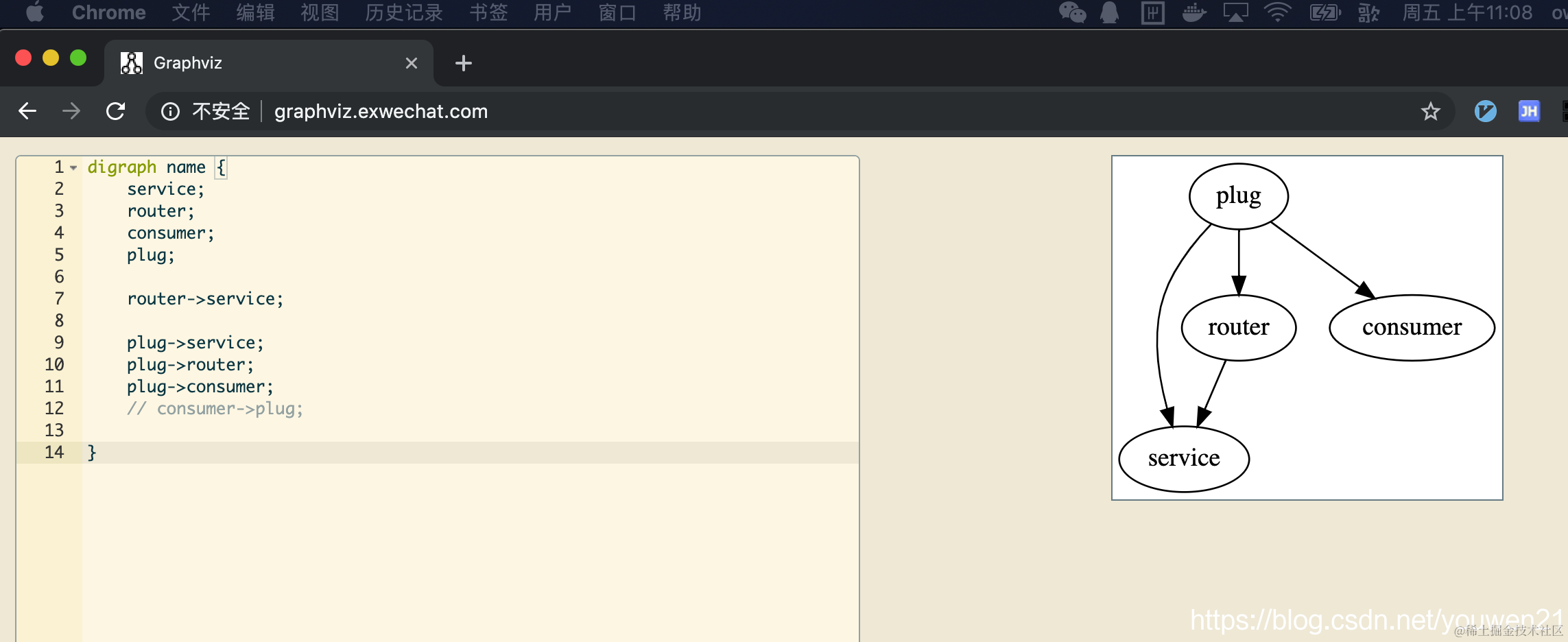

如个人搭建的私人web GraphViz编辑器
graphviz.exwechat.com
