GraphViz DOT有向图 (二)基本使用

目录

• 基本使用
• • 最简单的图只定义node
  • 有node后，edit定义图线条样式
  • Graph属性定义图片样式和方向
  • subgraph 定义信息更完善的节点

基本使用

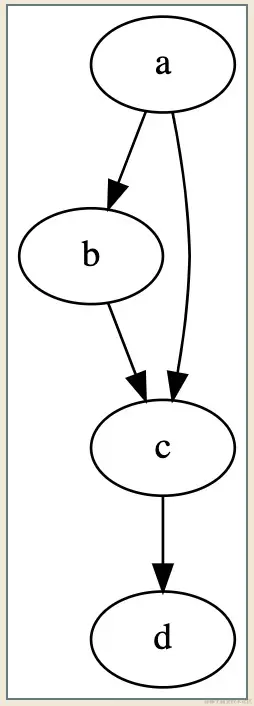

最简单的图只定义node

// ClassDiagram 可以写，也可以不写
digraph ClassDiagram {
    a->b;
    b->c;
    a->c;
    c->d;
}

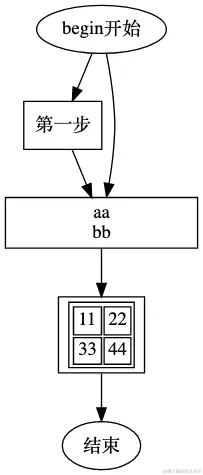

更改node说明

// ClassDiagram 可以写，也可以不写
digraph {
    a[label="begin开始"];
    b[label="第一步" shape="box"];
    c[label="aa \n bb" shape="box" width="2"];
    d[shape="box" label=<<table><tr><td>11</td><td>22</td></tr><tr><td>33</td><td>44</td></tr></table>>];
    e[label="结束"];

    a->b;
    b->c;
    a->c;
    c->d;
    d->e;
}//ClassDiagram

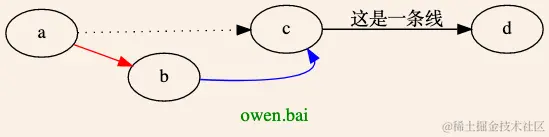

有node后，edit定义图线条样式

digraph {
    a->b[color="red"];
    b->c[headport="se" color="blue"];
    a->c[style="dotted"];
    c->d[label=" 这是一条线"];
}//ClassDiagram

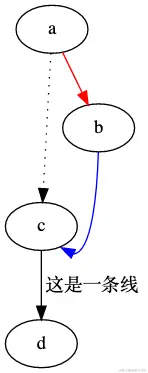

Graph属性定义图片样式和方向

digraph {
    label = "owen.bai";
    rankdir=LR;
    bgcolor="#FAF0E6";
    fontcolor="#008B00";
    a->b[color="red"];
    b->c[headport="se" color="blue"];
    a->c[style="dotted"];
    c->d[label=" 这是一条线"];
}

subgraph 定义信息更完善的节点

digraph G {
  rankdir=LR;

  subgraph cluster1 {
    fontsize = 20;
    label = "Group 1";
    rank=same;
    A  B  C  D [constraint=false];
    style = "dashed";
  }

  subgraph cluster2 {
    fontsize = 20;
    label = "Group 2";
    rank=same;
    Z  Y  X  W [dir=back, constraint=false];
    style = "dashed";
  }

//   O [shape=box];
  {A,B,C,D}->{Z,Y,X,W}
}
