在写这篇文章之前，先感谢大帅老师@大帅老猿，是他让我重新拿起了笔在掘金上输出文章。本人17年就注册了掘金账号，潜水到21年初，才在掘金写了第一篇文章，之后又陆续写了3篇，都没有啥点赞和阅读量，兴致就低了，息笔一年。直到今年4月份，在大帅老师的带领下，参加了游戏创意大赛，并输出了自己的文章，虽然在创意大赛上没有得奖，只拿了一个阳光普照，但是在码上掘金活动中，运气好获得了14名的成绩，拿到了我在掘金社区的第一个奖：小爱音箱。原来我并不是不能写，我只是缺少机会，我只是缺少锻炼！于是在之后的掘金活动中，我几乎都参与了，大奖不容易拿，拿拿小奖，撸撸羊毛还是很开心的（6月更文挑战不小心写成了满勤，羊毛大大滴多）~

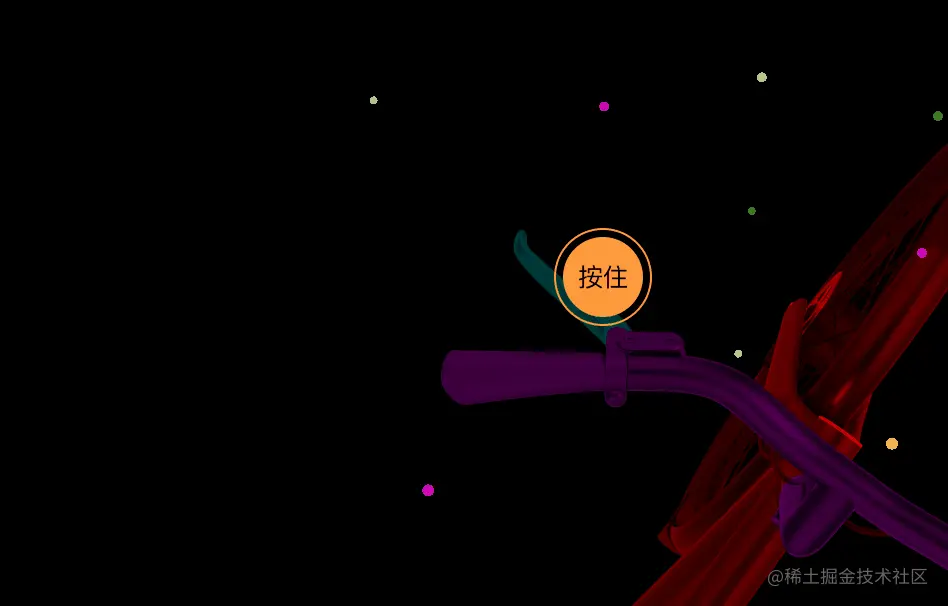

这次大帅带着猿创营的小伙伴搞了个全员实训 - 用PIXI + GSAP实现刹车动效的掘金更文活动，输出自己在看完大帅在哔哩哔哩的直播后自己的动效实现的文章。个人认为是很有意义的，所以还没在掘金写过文章的同学，不要怂，上来就直接干，相信大家也能收获自己的成长，爱上写作。逼逼太多了，赶紧上点最近很多人都上过的干货：

工程准备

fork 大帅老师的github仓库到自己账号，并克隆到本地，工程目录如下，极其简单啊，就5张资源图片，一个js文件一个html文件，咱不整花里胡哨的，直接html+js开干：

入口页

<html>
<head>
    <title>猿创营</title>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width,minimum-scale=1.0,user-scalable=no">
    <style type="text/css">
        html,
        body {
            margin: 0;
            padding: 0;
        }

        div {
            width: 100%;
        }
    </style>
    <script src="https://pixijs.download/release/pixi.min.js"></script>
    <script src="https://cdnjs.cloudflare.com/ajax/libs/gsap/3.10.4/gsap.min.js"></script>
    <script src="./js/brakebanner.js"></script>
    <script>
        window.onload = init;

        function init() {
            let banner = new BrakeBanner("#brakebanner");
        }
    </script>
</head>

<body>
    <div id="brakebanner"></div>
</body>

</html>

在我们的入口页引入了两个js：pixi.min.js和gsap.min.js。PIXI和GSAP正是打造咱们今天的主角的称手工具。先附上两个官网链接供大家直达，证明他俩不是并夕夕买的，是从海外淘来的呢：

PixiJS官网 github star: 36.8k

Gsap官网 github star: 14.4k

另外我们还引用了一个brakebanner.js。在后面调用了一个init函数，用以实例化一个brakeBanner类，这个才是我们今天的主角。

brakeBanner类实现

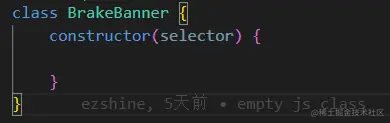

镜头转向我们的主角：

是的，这是一个小白，需要大家慢慢调教~ 小白说，脸都不要了吗？行，给他来个门面：

创建PIXI应用

class BrakeBanner {
    constructor(selector) {
        this.app = new PIXI.Application({
            width: 100,
            height: 100,
            backgroundColor: 'black'
        });
        document.querySelector(selector).appendChild(this.app.view);
    }
}

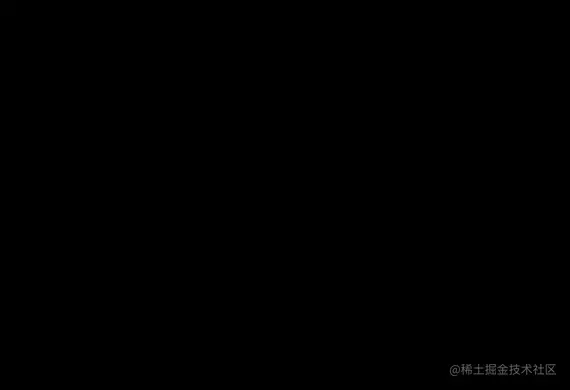

效果如下：

小白说: PIXI.Application是个啥呀? this.app.view又是个啥呀？为啥我那么黑呀?给我洗白呀！

导演: 知道那么多干嘛？会演戏就行，只会背台词没演技是走不远的，演就完事了。

小白：行吧，那我要一黑到底！

导演：你特么演我？

《刹车》第一幕：彻底黑化的小白

小白延伸了他的边界至窗口大小，并将自己抹黑：

this.app = new PIXI.Application({
    width: window.innerWidth,
    height: window.innerHeight,
    backgroundColor: 'black'
});

这下好了，小白彻底黑化了！

导入资源

《刹车》第二幕：小白的好帮手PIXI

在一个风和日丽的早晨，小白骑上他心爱的~~小摩托~~自行车（贫穷买不起摩托）去郊游。出门前，小白打算掏出了他刚收到的淘宝拼装自行车，于是喊来了PIXI，PIXI在拼装图片方面很有优势：

this.loader = new PIXI.Loader();
this.loader.add('bike', 'images/brake_bike.png');
this.loader.add('handlerbar', 'images/brake_handlerbar.png');
this.loader.add('lever', 'images/brake_lever.png');
this.loader.load();
this.loader.onComplete.add(() => {
    let bike = new PIXI.Sprite(this.loader.resources['bike'].texture);
    let handler = new PIXI.Sprite(this.loader.resources['handlerbar'].texture);
    let lever = new PIXI.Sprite(this.loader.resources['lever'].texture);
    this.app.stage.addChild(bike);
    this.app.stage.addChild(handler);
    this.app.stage.addChild(lever);
})

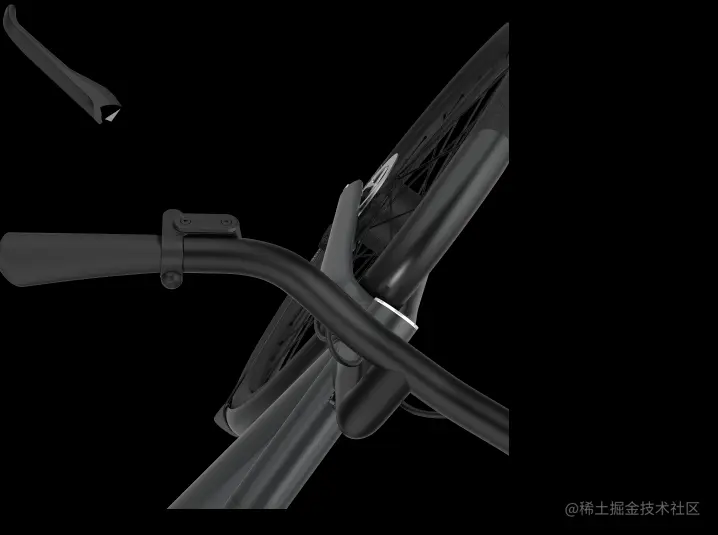

不一会儿，PIXI就把车把，车架，和车把手搬到了观众面前：

吃瓜群众：这个是自行车？

什么是容器

小白：别急，车子太大了，我让PIXI调整下，PIXI在吗？帮我把车子车架和车把手给我缩小到原来的1/4。

PIXI：好的，巴啦啦能量，scale变身：

this.loader.onComplete.add(() => {
+   const bikeContainer = new PIXI.Container();
    let bike = new PIXI.Sprite(this.loader.resources['bike'].texture);
    let handler = new PIXI.Sprite(this.loader.resources['handlerbar'].texture);
    let lever = new PIXI.Sprite(this.loader.resources['lever'].texture);
+   bikeContainer.addChild(bike);
+   bikeContainer.addChild(handler);
+   bikeContainer.addChild(lever);
+   bikeContainer.scale.x = bikeContainer.scale.y = .25;
    this.app.stage.addChild(bikeContainer);
})

着色器的使用

PIXI很老道啊，这边车架，车把，车把手始终是一起的，他把他们都装在一个容器Container里，干完这些后，PIXI以为小白会夸他两句，没想到小白眉头微皱道：“这个颜色骑出去，满大街都是，能不能换个颜色呢？可以稍微夸张点也是OK的”。PIXI摸了摸自己的下巴,眼珠子转了转：“有了”，然后从口袋里掏出了一个工具：无敌调色板，还有一个好听的英文名字tint：

this.loader.onComplete.add(() => {
    const bikeContainer = new PIXI.Container();
    let bike = new PIXI.Sprite(this.loader.resources['bike'].texture);
    let handler = new PIXI.Sprite(this.loader.resources['handlerbar'].texture);
    let lever = new PIXI.Sprite(this.loader.resources['lever'].texture);
+   bike.tint = 0xff0000; // 给自行车着色
+   handler.tint = 0xff00ff;
+   lever.tint = 0x00ffff;
    bikeContainer.addChild(bike);
    bikeContainer.addChild(handler);
    bikeContainer.addChild(lever);
    bikeContainer.scale.x = bikeContainer.scale.y = .25;
    this.app.stage.addChild(bikeContainer);
})

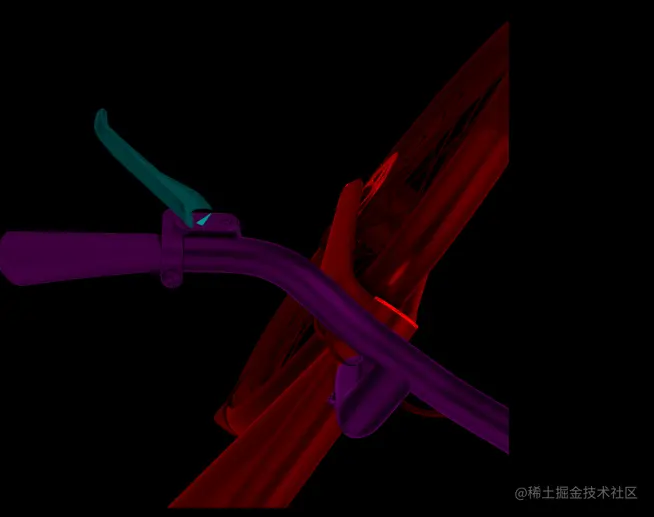

小白: 够骚气！奖励你一个棒棒糖🍭。

PIXI实例的位置调整

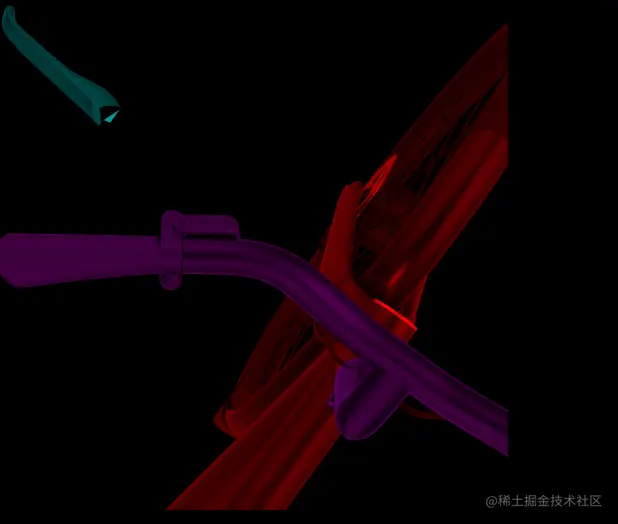

PIXI接过棒棒糖，继续手头上的工作，很明显，他在调车把手，这不是他在行的，不过做事得做全套嘛！心疼PIXI两秒，一顿操作之后：

this.loader.onComplete.add(() => {
    const bikeContainer = new PIXI.Container();
    let bike = new PIXI.Sprite(this.loader.resources['bike'].texture);
    let handler = new PIXI.Sprite(this.loader.resources['handlerbar'].texture);
    let lever = new PIXI.Sprite(this.loader.resources['lever'].texture);
    bike.tint = 0xff0000;
    handler.tint = 0xff00ff;
    lever.tint = 0x00ffff;
+   lever.x = 365; // 调整车把手的x坐标
+   lever.y = 420; // 调整车把手的y坐标
    bikeContainer.addChild(bike);
    bikeContainer.addChild(handler);
    bikeContainer.addChild(lever);
    bikeContainer.scale.x = bikeContainer.scale.y = .25;
    this.app.stage.addChild(bikeContainer);
})

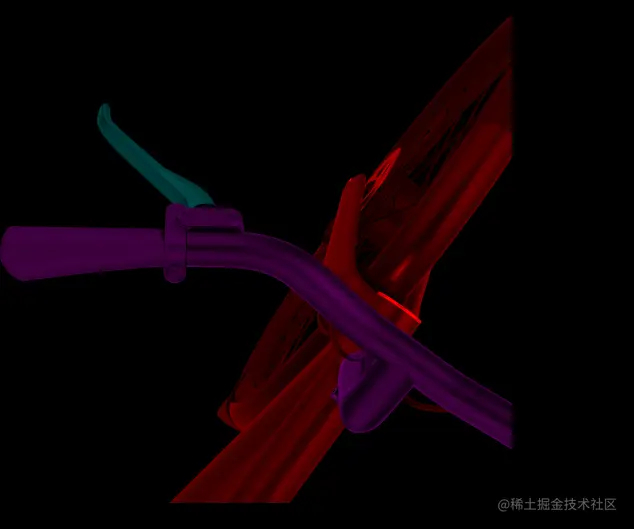

小白眉头正准备皱的时候，PIXI迅速调整了一下顺序：

this.loader.onComplete.add(() => {
    const bikeContainer = new PIXI.Container();
    let bike = new PIXI.Sprite(this.loader.resources['bike'].texture);
    let handler = new PIXI.Sprite(this.loader.resources['handlerbar'].texture);
    let lever = new PIXI.Sprite(this.loader.resources['lever'].texture);
    bike.tint = 0xff0000;
    handler.tint = 0xff00ff;
    lever.tint = 0x00ffff;
    lever.x = 365;
    lever.y = 420;
    bikeContainer.addChild(bike);
↑   bikeContainer.addChild(lever); // 先加到容器里的会被放在最底下
↓   bikeContainer.addChild(handler);
    bikeContainer.scale.x = bikeContainer.scale.y = .25;
    this.app.stage.addChild(bikeContainer);
})

嗯，车子装好了，要出发咯！

PIXI: 等等！这车子没有刹车，我再给它装个刹车按钮。

this.loader.onComplete.add(() => {
    // 自行车容器
    // ...

    // 刹车按钮容器
    const btnContainer = new PIXI.Container();
    let btn = new PIXI.Sprite(this.loader.resources['btn'].texture);
    let btn_circle = new PIXI.Sprite(this.loader.resources['btn_circle'].texture);
    btnContainer.addChild(btn);
    btnContainer.addChild(btn_circle);
    btnContainer.scale.x = btnContainer.scale.y = .5;
    this.app.stage.addChild(btnContainer);
})

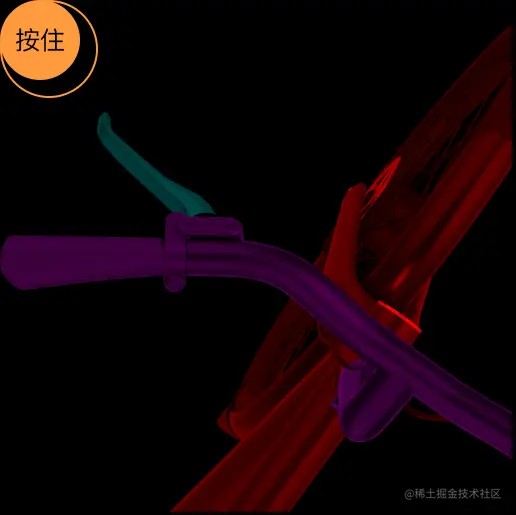

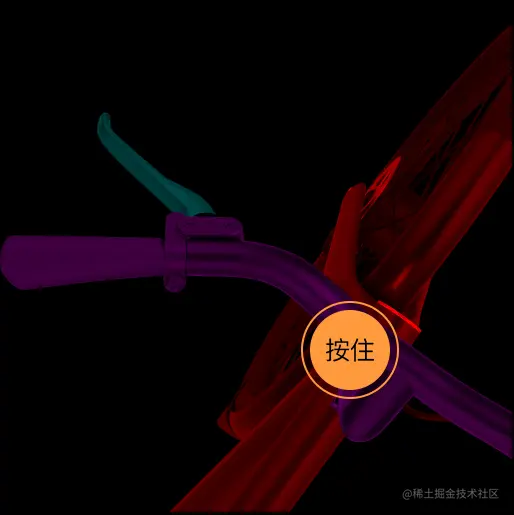

PIXI: 别急，调整下位置：

this.loader.onComplete.add(() => {
    // 自行车容器
    // ...

    // 刹车按钮容器
    const btnContainer = new PIXI.Container();
    let btn = new PIXI.Sprite(this.loader.resources['btn'].texture);
    let btn_circle = new PIXI.Sprite(this.loader.resources['btn_circle'].texture);
+   btn.pivot.x = btn.width / 2; // 将按钮的圆形置于图片中心
+   btn.pivot.y = btn.height / 2;
+   btn_circle.pivot.x = btn_circle.width / 2;
+   btn_circle.pivot.y = btn_circle.height / 2;
    btnContainer.addChild(btn);
    btnContainer.addChild(btn_circle);
    btnContainer.scale.x = btnContainer.scale.y = .5;
+   btnContainer.x = 350;
+   btnContainer.y = 350;
    this.app.stage.addChild(btnContainer);
})

《刹车》第三幕：PIXI的好基友GSAP

GSAP:简化你的动效逻辑

PIXI：再赠送你一个按钮特效吧，这样好在别人面前装逼，不过这个还是我的好兄弟GSAP比较在行。

GSAP: 这回终于轮到我了吧，弟弟们，看好了：

this.loader.onComplete.add(() => {
    // 自行车容器
    // ...

    // 刹车按钮容器
    const btnContainer = new PIXI.Container();
    let btn = new PIXI.Sprite(this.loader.resources['btn'].texture);
    let btn_circle = new PIXI.Sprite(this.loader.resources['btn_circle'].texture);
    btn.pivot.x = btn.width / 2; // 将按钮的圆形置于图片中心
    btn.pivot.y = btn.height / 2;
    btn_circle.pivot.x = btn_circle.width / 2;
    btn_circle.pivot.y = btn_circle.height / 2;
+   gsap.to(btn_circle.scale, { duration: 1, x: 1.3,y:1.3, repeat: -1 }); // 通过gsap控制圆圈的缩放。
    btnContainer.addChild(btn);
    btnContainer.addChild(btn_circle);
    btnContainer.scale.x = btnContainer.scale.y = .5;
    btnContainer.x = 350;
    btnContainer.y = 350;
    this.app.stage.addChild(btnContainer);
})

是的，你没看错，就是一行代码！

不过还是差点意思，作为动效界的扛把子，怎么允许不完美出现，再酷炫点：

this.loader.onComplete.add(() => {
    // 自行车容器
    // ...

    // 刹车按钮容器
    const btnContainer = new PIXI.Container();
    let btn = new PIXI.Sprite(this.loader.resources['btn'].texture);
    let btn_circle = new PIXI.Sprite(this.loader.resources['btn_circle'].texture);
+   let btn_circle2 = new PIXI.Sprite(this.loader.resources['btn_circle'].texture); // 加一个固定的圈
    btn.pivot.x = btn.width / 2;
    btn.pivot.y = btn.height / 2;
    btn_circle.pivot.x = btn_circle.width / 2;
    btn_circle.pivot.y = btn_circle.height / 2;
+   btn_circle2.pivot.x = btn_circle2.width / 2;
+   btn_circle2.pivot.y = btn_circle2.height / 2;

+   btn_circle.scale.x = btn_circle.scale.y = .8; // 起始从0.8倍开始，更具动感
    gsap.to(btn_circle.scale, { duration: 1, x: 1.3, y: 1.3, repeat: -1 });
+   gsap.to(btn_circle, { duration: 1, alpha: 0, repeat: -1 }); // 让圆圈变到透明
    btnContainer.addChild(btn);
    btnContainer.addChild(btn_circle);
+   btnContainer.addChild(btn_circle2);
    btnContainer.scale.x = btnContainer.scale.y = .5;
    btnContainer.x = 350;
    btnContainer.y = 350;
    this.app.stage.addChild(btnContainer);
})

吃瓜群众：卧槽！牛逼。

GSAP: 洒洒水啦~ 加上按钮事件，控制你的刹车把手：

this.loader.onComplete.add(() => {
    // 自行车容器
    // ...

    // 刹车按钮容器
    const btnContainer = new PIXI.Container();
    let btn = new PIXI.Sprite(this.loader.resources['btn'].texture);
    let btn_circle = new PIXI.Sprite(this.loader.resources['btn_circle'].texture);
    let btn_circle2 = new PIXI.Sprite(this.loader.resources['btn_circle'].texture); // 加一个固定的圈
    btn.pivot.x = btn.width / 2;
    btn.pivot.y = btn.height / 2;
    btn_circle.pivot.x = btn_circle.width / 2;
    btn_circle.pivot.y = btn_circle.height / 2;
    btn_circle2.pivot.x = btn_circle2.width / 2;
    btn_circle2.pivot.y = btn_circle2.height / 2;

    btn_circle.scale.x = btn_circle.scale.y = .8; // 起始从0.8倍开始，更具动感
    gsap.to(btn_circle.scale, { duration: 1, x: 1.3, y: 1.3, repeat: -1 });
    gsap.to(btn_circle, { duration: 1, alpha: 0, repeat: -1 }); // 让圆圈变到透明
    btnContainer.addChild(btn);
    btnContainer.addChild(btn_circle);
    btnContainer.addChild(btn_circle2);
    btnContainer.scale.x = btnContainer.scale.y = .5;
    btnContainer.x = 350;
    btnContainer.y = 350;

+   btnContainer.interactive = true;
+   btnContainer.buttonMode = true;
+   btnContainer.on('mousedown', () => {
+           gsap.to(lever, { duration: .6, rotation: Math.PI / 180 * -30 });
+   })
+   btnContainer.on('mouseup', () => {
+           gsap.to(lever, { duration: .6, rotation: 0 });
+   })

    this.app.stage.addChild(btnContainer);
})

实际上这边我省略了一步，就是需要设置车把手的旋转圆心为右下角：

this.loader.onComplete.add(() => {
    // ...
+   lever.x = 750;
+   lever.y = 930;
+   lever.pivot.x = 483;
+   lever.pivot.y = 500;
    // ...
})

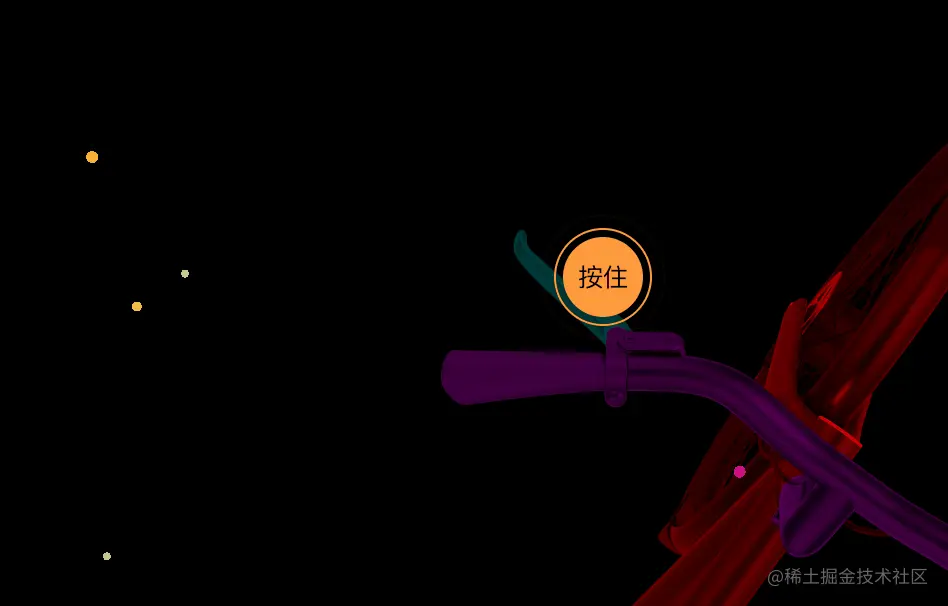

ok!效果不错！可以出发！

PIXI: 给你整点东西，让你看着像在前进，毕竟咱们是在拍戏，不能真的上路。来，给你整点参照物，参照物在动，假装是你在动~

PIXI绘制图形

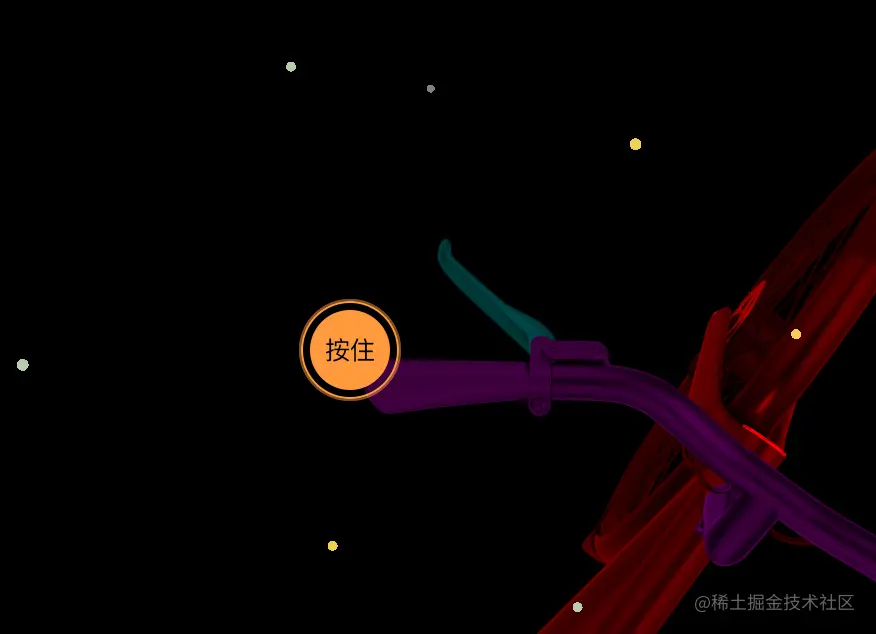

在画面中随机添加粒子：

this.loader.onComplete.add(() => {
    // ...
    // 粒子容器
    const particleContaner = new PIXI.Container();
    this.app.stage.addChild(particleContaner);
    // 预设一些颜色
    const colors = [0xf1cf54, 0xb5cea8, 0xf1cf54, 0x818181, 0x000000];
    for (let i = 0; i < 10; i++) {
        let particle = new PIXI.Graphics();
        // 随机取一种颜色
        let color = colors[Math.floor(Math.random() * colors.length)];
        particle.beginFill(color);
        // 在窗口随机位置画半径为3-6的圆
        let x = Math.random() * window.innerWidth;
        let y = Math.random() * window.innerHeight;
        let r = 3 + Math.ceil(Math.random() * 3)
        particle.drawCircle(x, y, r);
        particle.endFill();
        particleContaner.addChild(particle);
    }
})

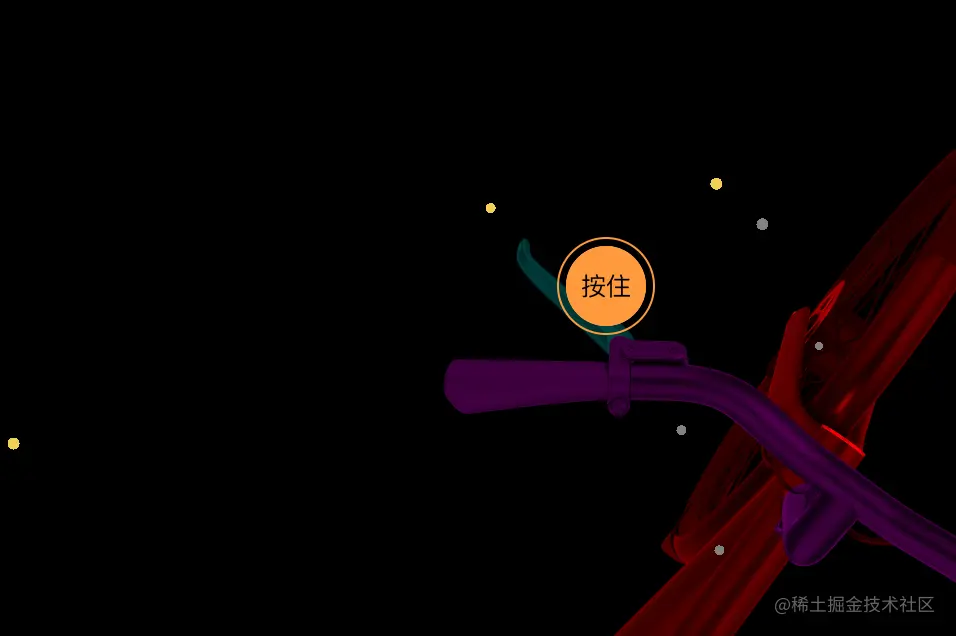

导演：PIXI，麻烦把车子挪到角落去！

PIXI：好的，导演

this.loader.onComplete.add(() => {
    // 自行车容器
    const bikeContainer = new PIXI.Container();
    let bike = new PIXI.Sprite(this.loader.resources['bike'].texture);
    let lever = new PIXI.Sprite(this.loader.resources['lever'].texture);
    let handler = new PIXI.Sprite(this.loader.resources['handlerbar'].texture);
    bike.tint = 0xff0000;
    handler.tint = 0xff00ff;
    lever.tint = 0x00ffff;
    lever.x = 750;
    lever.y = 930;
    lever.pivot.x = 483;
    lever.pivot.y = 500;
    bikeContainer.addChild(bike);
    bikeContainer.addChild(lever);
    bikeContainer.addChild(handler);
    bikeContainer.scale.x = bikeContainer.scale.y = .25;
+   bikeContainer.x = window.innerWidth - bikeContainer.width;
+   bikeContainer.y = window.innerHeight - bikeContainer.height;
    this.app.stage.addChild(bikeContainer);
})

按钮也一起调整下吧，让它和车子始终保持位置不变：

    // 刹车按钮容器
    // ...
    btnContainer.x = window.innerWidth - 350;
    btnContainer.y = window.innerHeight - 350;
    // ...

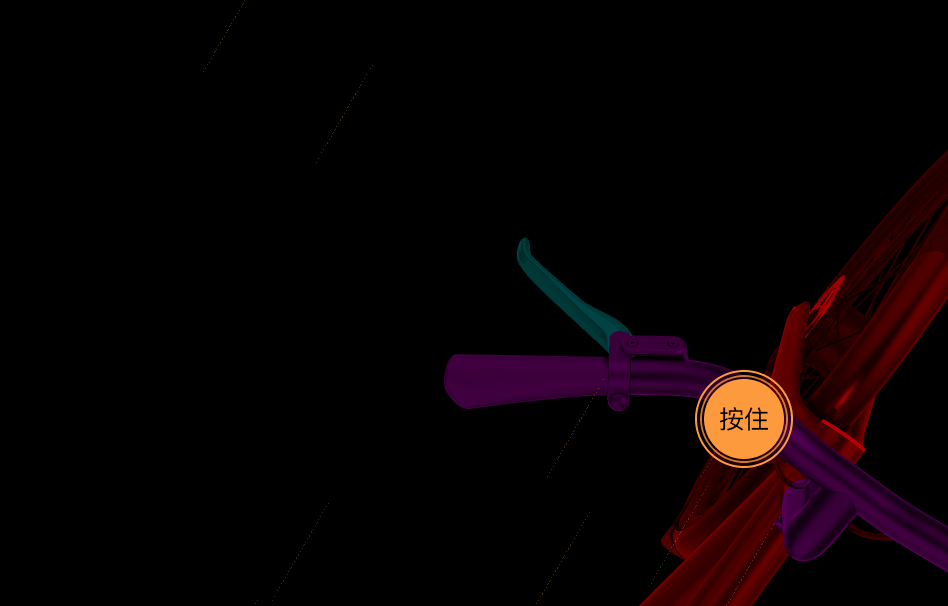

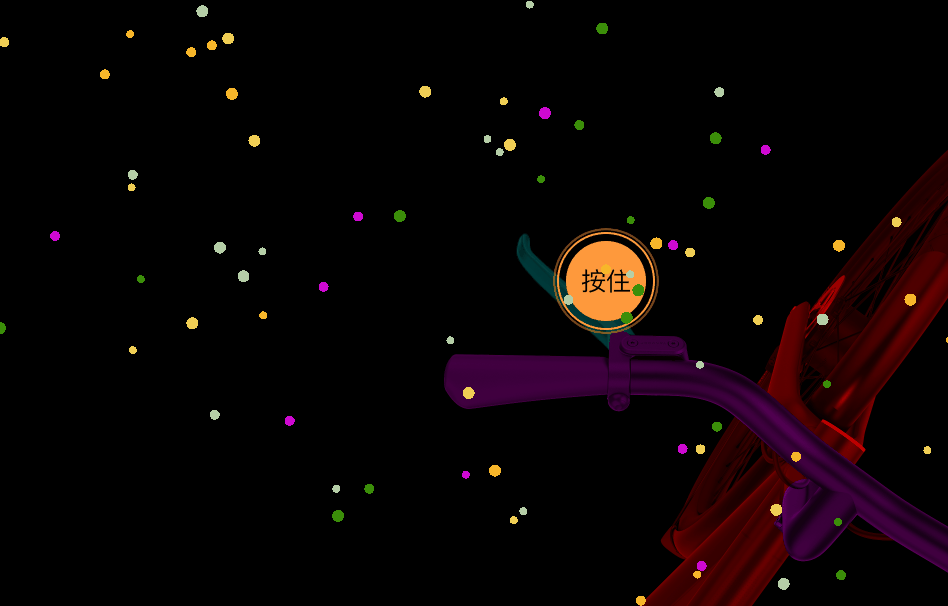

一切准备就绪，现在要让我们的粒子动起来：

this.loader.onComplete.add(() => {
    // ...
    // 粒子容器
    const particleContaner = new PIXI.Container();
    this.app.stage.addChild(particleContaner);
    // 预设一些颜色
    const colors = [0xf1cf54, 0xb5cea8, 0xcf09d3, 0xf8b62a, 0x3b8f09];
+   const particles = []; // 保存粒子
    for (let i = 0; i < 10; i++) {
        let particle = new PIXI.Graphics();
        // 随机取一种颜色
        let color = colors[Math.floor(Math.random() * colors.length)];
        particle.beginFill(color);
        // 在窗口随机位置画半径为3-6的圆
        let x = Math.random() * window.innerWidth;
        let y = Math.random() * window.innerHeight;
        let r = 3 + Math.ceil(Math.random() * 3)
        particle.drawCircle(x, y, r);
        particle.endFill();
        particleContaner.addChild(particle);
+       particles.push(particle);
    }
+   const move = () => {
+       particles.forEach(item => {
+               item.y += 1;
+       })
+   }
+   gsap.ticker.add(move)
})

是的，他神奇地动起来了！

吃瓜群众：牛逼

但是我们的车子和粒子的运动方向不一致，怎么办呢？将每个粒子都旋转某个角度？no!no!no!，只需旋转粒子容器即可：

    // 粒子容器
    const particleContaner = new PIXI.Container();
+   particleContaner.rotation = Math.PI / 180 * 30;
    this.app.stage.addChild(particleContaner);

导演：让粒子铺满整个画面，并且无限循环 GSAP：这个嘛。简单

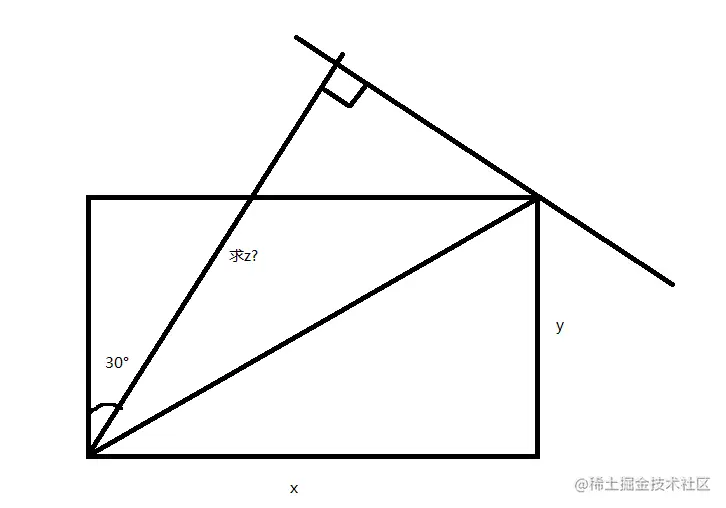

复习三角函数

啊！初中数学三角函数不记得了...

先求个斜边吧：

// 斜边
let hyp = Math.floor(Math.pow((Math.pow(window.innerHeight, 2) + Math.pow(window.innerWidth, 2)), 0.5));

再计算下屏幕的tan角：

let angle = 180 / (Math.PI / Math.atan(window.innerHeight / window.innerWidth));

最终计算出z的高度：

let z = Math.abs(Math.cos(90 - 30 - angle) * hyp);

// 粒子容器
    const particleContaner = new PIXI.Container();
+   particleContaner.x =  window.innerWidth / 2;
+   particleContaner.y =  window.innerHeight / 2;
+   particleContaner.pivot.x = window.innerWidth / 2;
+   particleContaner.pivot.y = window.innerHeight / 2;
    particleContaner.rotation = Math.PI / 180 * 30;
    this.app.stage.addChild(particleContaner);
    // 预设一些颜色
    const colors = [0xf1cf54, 0xb5cea8, 0xcf09d3, 0xf8b62a, 0x3b8f09];
    const particles = [];
    for (let i = 0; i < 100; i++) {
            let particle = new PIXI.Graphics();
            // 随机取一种颜色
            let color = colors[Math.floor(Math.random() * colors.length)];
            particle.beginFill(color);
            // 在窗口随机位置画半径为3-6的圆
            let x = Math.random() * window.innerWidth;
            let y = Math.random() * window.innerHeight;
            let r = 3 + Math.ceil(Math.random() * 3)
            particle.drawCircle(x, y, r);
            particle.endFill();
            particleContaner.addChild(particle);
            // 将粒子信息保存
            particles.push(particle);
    }
+   let hyp = Math.floor(Math.pow((Math.pow(window.innerHeight, 2) + Math.pow(window.innerWidth, 2)), 0.5));
+   let angle = 180 / (Math.PI / Math.atan(window.innerHeight / window.innerWidth));
+   let z = Math.abs(Math.cos(90 - 30 - angle) * hyp);
+   let ext = (z - window.innerHeight) / 2; // 向下和向上扩展的长度
    const move = () => {
        particles.forEach(item => {
+           item.y += 10;
+           if(item.y > z - ext) {
+               item.y = -ext;
+           }
        })
    }
    gsap.ticker.add(move)

导演：可以的，GSAP，给你加个鸡腿！咱们给这个自行车搞个百公里加速的效果？

GSAP：交给我吧，为了看着舒服，我把粒子减少到20个。

+   let speed = 0;
    const move = () => {
+       speed += .1;
+       speed = Math.min(20, speed);
        let ext = (z - window.innerHeight) / 2;
        particles.forEach(item => {
+           item.y += speed;
            if(item.y > z - ext) {
                item.y = -ext;
            }
        })
    }

粒子现在越来越快了。但是还是差点意思，你们有没有发现一个现象，就是当速度快到一定程度的时候，只能看到残影。那么如何做到有残影的效果呢？GSAP带你实现：

    let speed = 0;
    const move = () => {
        speed += .1;
        speed = Math.min(20, speed);
        let ext = (z - window.innerHeight) / 2;
        particles.forEach(item => {
            item.y += speed;
+           item.scale.x -= .0003 * speed;
+           item.scale.y += .003 * speed;
+           item.scale.x = Math.max(.01 , item.scale.x);
+           item.scale.y = Math.min(40, item.scale.y);
            if(item.y > z - ext) {
                item.y = -ext;
            }
        })
    }

只要把粒子的宽度随着速度的增加逐渐减小，高度随着速度的增加逐渐增大，就有那种快到变形的感觉了

最后加上按钮控制，不能刹车的话，这就不算什么好戏了。

定义开始和暂停事件，并在按钮事件中调用：

    const start = () => {
        speed = 0;
        gsap.ticker.add(move)
    }
    const pause = () => {
        gsap.ticker.remove(move)
        particles.forEach(x => {
            x.scale.x = x.scale.y = 1;
            gsap.to(x, { duration: .6, x: x.sx, y: x.sy, ease: 'elastic.out' });
        })
    }
    start();

    btnContainer.on('mousedown', () => {
        gsap.to(lever, { duration: .6, rotation: Math.PI / 180 * -30 });
+       pause();
    })
    btnContainer.on('mouseup', () => {
        gsap.to(lever, { duration: .6, rotation: 0 });
+       start();
    })

ok,这回小白可以骑上这个自行车出门了！

杀青

咔！收摊，领盒饭！

在公众号里搜大帅老猿，在他这里可以学到很多东西。

我正在参与掘金技术社区创作者签约计划招募活动，点击链接报名投稿。

我用PIXI + GSAP导了一出好戏《刹车》 | 猿创营
