C++ MathGL 二维数据绘图

本文已参与「新人创作礼」活动，一起开启掘金创作之路。

C++ MathGL环境搭建参考

blog.csdn.net/vaincury/ar…

本质上就是下载一个（动态静态）库，解压到某个文件夹，然后在换将变量和IED中包含库的路径。

MathGL官网

mathgl.sourceforge.net/doc_en/inde…

2D绘图没有直接的例子，只能逐条语句摸索，本例给出。

分别初始化并设置数据类和绘图类

类mglData包含MathGL中用于数据处理的所有函数，它不依赖于具体的数据类型，数据数组的大小与数据一起保存，内存工作更简单和更安全。
创建2D数据，首先指定数据的大小，即行列数，mglData中数据是平面的，所以要逐个线性填充，例如下，但是行列好像是颠倒的，结果不理想就陶正一下。

mglData z(30,40);
  for(int i=0;i<30;i++)   for(int j=0;j<40;j++)
    z.a[i+30*j] = sin(M_PI*i/29.)*sin(M_PI*j/39.);

MathGL通常有两种绘图函数。这里使用简单变量，需要一个数据数组来绘图，其他数据(坐标)被认为是均匀分布在坐标轴范围内。
然后准备图幅，使用mglGraph类。注意一顶要旋转一下，才能得到立体的效果。

 	gr.SetRanges(minx , maxx ,  maxy ,miny , 30, 45);//确定坐标轴范围
    gr.Rotate(60, 45);//旋转图形
    gr.Axis();//显示数据坐标轴
    gr.Box();//显示图片边框
    //gr.Title("d72 v1.2 p5 tz");
    //还有Plot、Barh、Mark等等可选
    gr.Surf(z1);
    gr.Cont(z1, "y");	// 以黄色曲线为例
    //最后保存图片
    gr.WritePNG("test.png");  // Don't forget to save the result!

ps：注意，这个库有bug，我一直不知道原因，我的电脑作图，如果加了标题，整个图出来时乱的。

效果

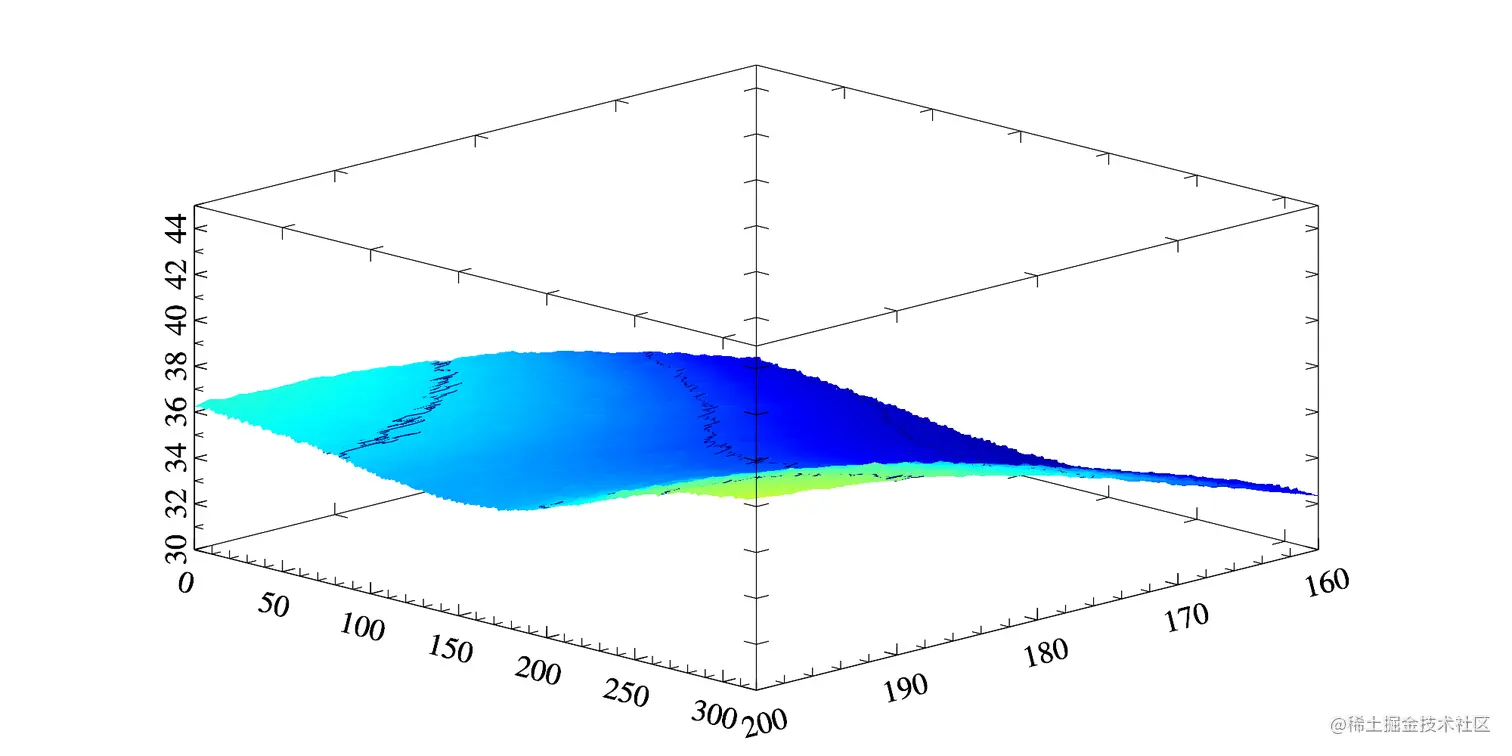

随便找了一组实验涉及的数据，绘制效果如图所示。
