ACL
ACL概述及背景
白名单：默认拒绝所有，放一个 可以通信一个 自己内 部的业务
黑名单：默认开放所有，加入一个，不能通信一个 京东 淘宝 有人 恶意攻击你
ACL 应用：
- 应用在接口的ACL-----过滤数据包（原目ip地址，原目 mac， 端口 五元组）
- 应用在路由协议-------匹配相应的路由条目
- NAT、IPSEC VPN、QOS-----匹配感兴趣的数据流 （匹配上我设置的 数据流的）
ACL 工作原理:
当数据包从接口经过时，由于接口启用了acl， 此时路由 器会对报文进行检查，然后做出相应的处理。
ACL 种类：
- 编号2000-2999---基本ACL----依据依据数据包当中的 源IP地址匹配数据（数据时从 哪个IP地址 过来的）
- 编号3000-3999---高级ACL----依据数据包当中源、目 的IP，源、目的端口、协议号匹配数据
- 编号4000-4999---二层ACL，MAC、VLAN-id、 802.1q
实操：

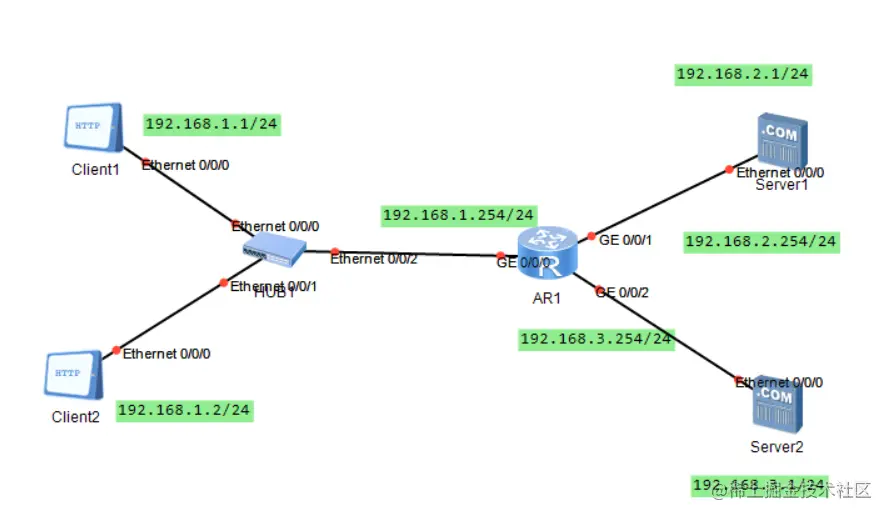

拓扑：
操作步骤：
（1）为客户机和服务器配置IP地址。
Client1:192.168.1.1/24
Client2:192.168.1.2/24

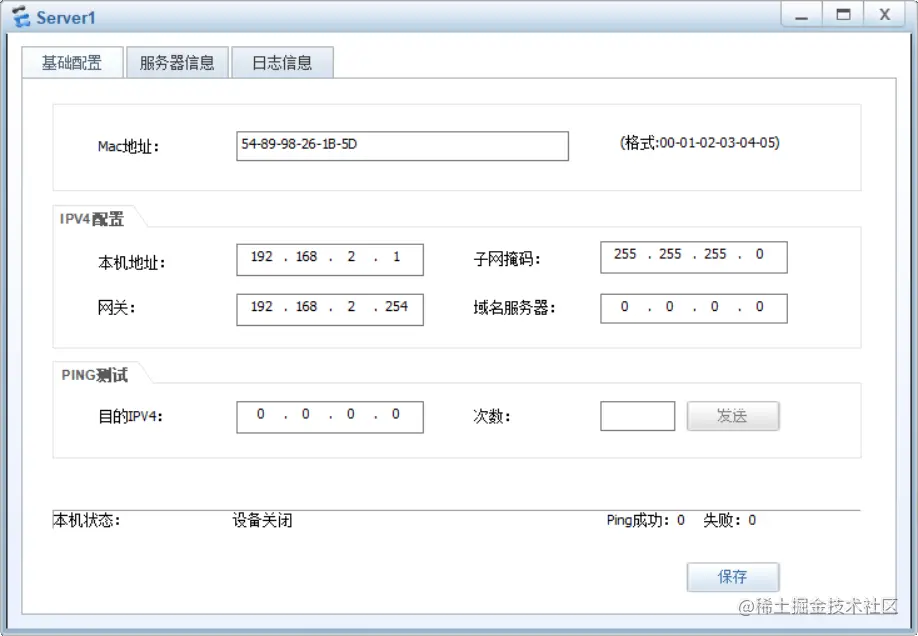

Server1:192.168.2.1/24
Server2:192.168.3.1/24

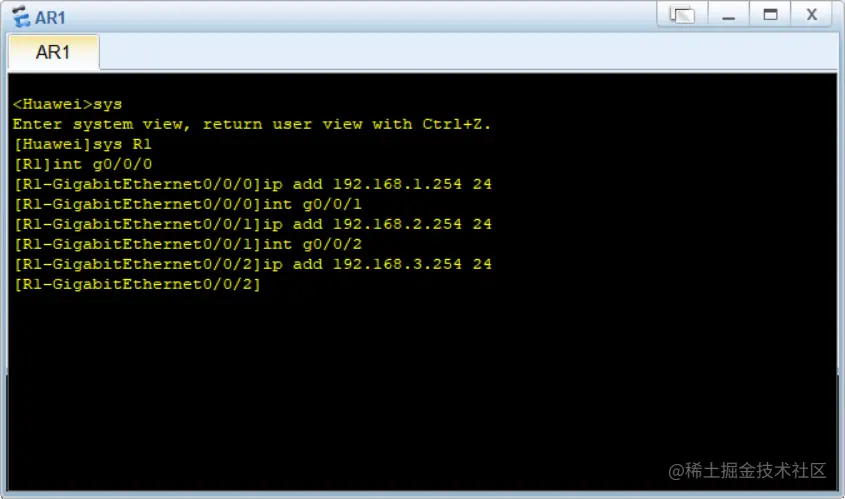

(2)为路由器分别设置接口IP地址和子网掩码。
为R1配置三个接口的IP地址和子网掩码，分别为：192.168.1.254/24、192.168.2.254/24和192.168.3.254/24。
<Huawei>sys ***进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1 ***改名为R1
[R1]int g0/0/0 ***进入接口g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24 ***配置IP地址和子网掩码
[R1-GigabitEthernet0/0/0]int g0/0/1 ***进入接口g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.2.254 24 ***配置IP地址和子网掩码
[R1-GigabitEthernet0/0/1]int g0/0/2 ***进入接口g0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.3.254 24 ***配置IP地址和子网掩码
（3）尝试用Client1 去ping通 Server1。

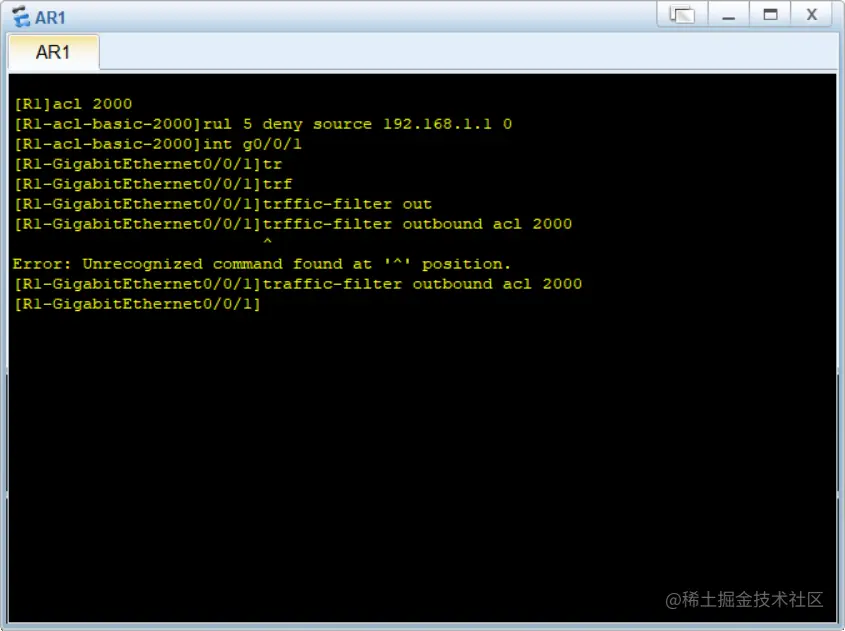

（4）为R1配置基本ACL
[R1]acl 2000 ***创建基础acl 2000
[R1-acl-basic-2000]rule 5 deny source 192.168.1.1 0 ***拒绝Client1 上的源IP地址
[R1-acl-basic-2000]int g0/0/1 ***进入接口g0/0/1
[R1-GigabitEthernet0/0/1]traffic-filter outbound acl 2000 ***在接口上调用ACL
(5)测试，此时Client1 不能ping 通Server1
高级ACL
undo traffic-filter inbound ***删掉ACL

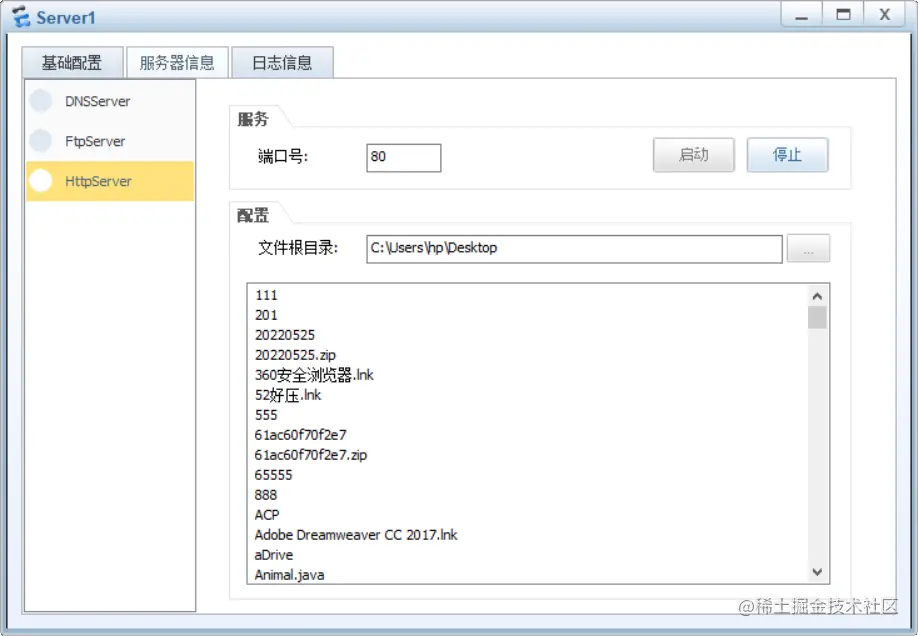

为Server1 配置端口号

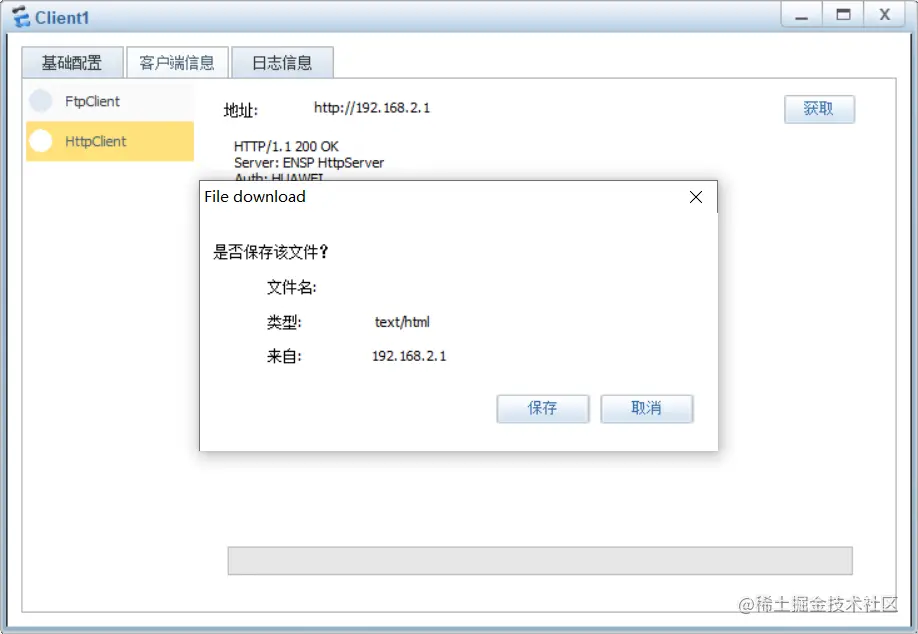

Clicent1 获取地址，成功
配置高级ACL
[R1-GigabitEthernet0/0/1]acl number 3000 ***创建高级acl 3000
[R1-acl-adv-3000]rule 5 deny tcp source 192.168.1.1 0 destination 192.168.2.1 0 destination-port eq www（80） ***允许Client到Server的web 流量
[R1]int g0/0/0 ***进入接口g0/0/0
[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000 ***在接口上配置，调用高级ACL 3000

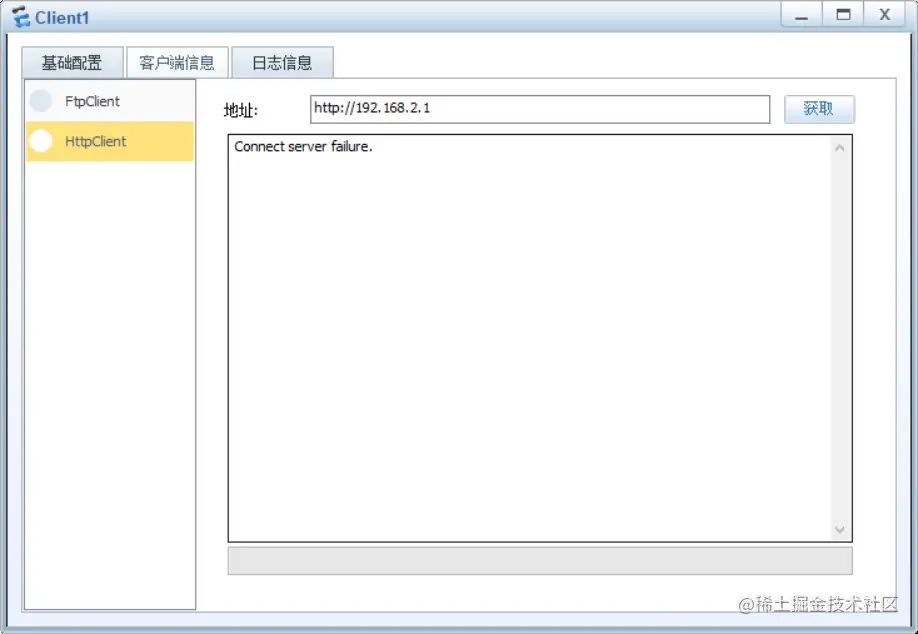

再次尝试获取地址，失败，但仍能ping 通
ACL的应用原则:
- 基本ACL:尽量用在靠近目的点
- 高级ACL:尽量用在靠近源的地方(可以保护带宽和其他资源)
匹配规则：
- 一个接口的同一个方向，只能调用一个acl
- 一个acl里面可以有多个rule 规则，按照规则ID从小到大排序，从上往下依次执行
- 数据包一旦被某rule匹配，就不再继续向下匹配
- 用来做数据包访问控制时，默认隐含放过所有(华为设备)
NAT
概述：
NAT（网络地址翻译）
一个数据包目的ip或者源ip为私网地址， 运营商的设备 无法转发数据。
NAT工作机制：
一个数据包从企业内网去往公网时，路由器将数据包当 中的源ip（私有地址），翻译成公网地址
静态nat：
工程手动将一个私有地址和一个公网地址进行关联，一 一对应，缺点和静态路由一样
实操：

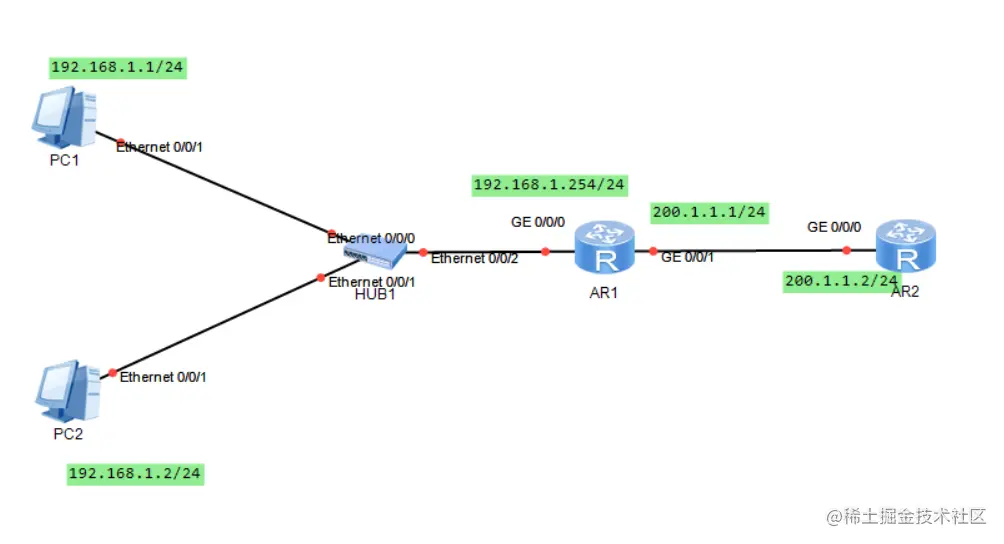

拓扑：
操作步骤：

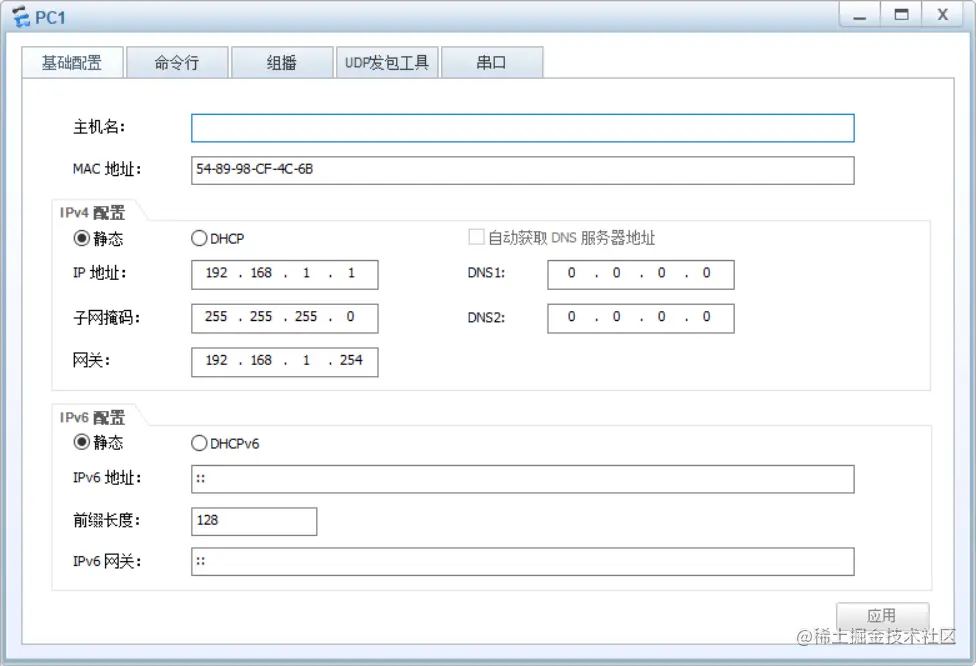

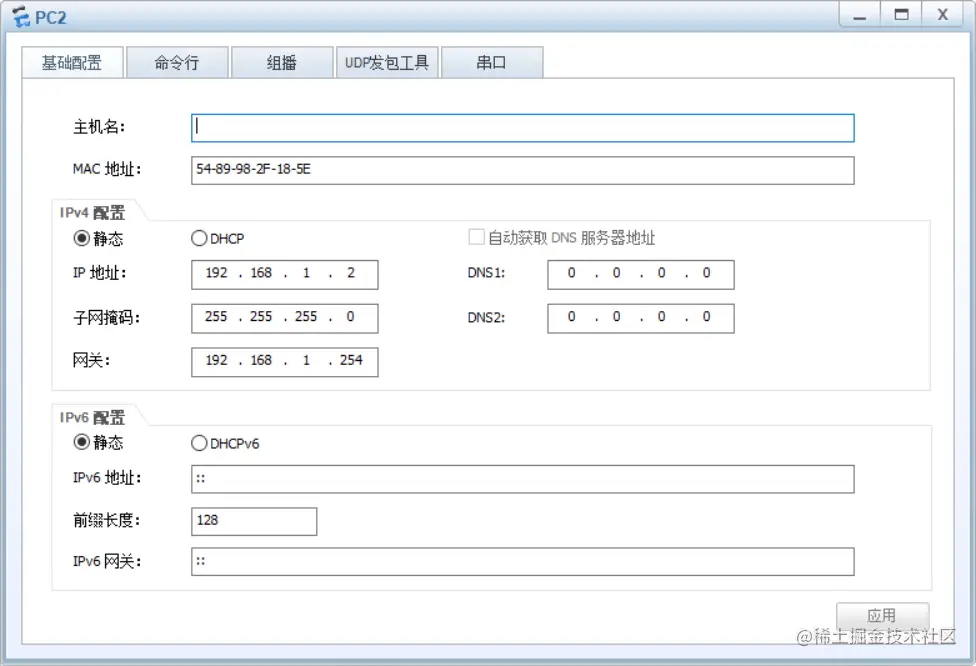

（1）为PC1、PC2配置IP地址和子网掩码
PC1：192.168.1.1/24
PC2：192.168.1.2/24

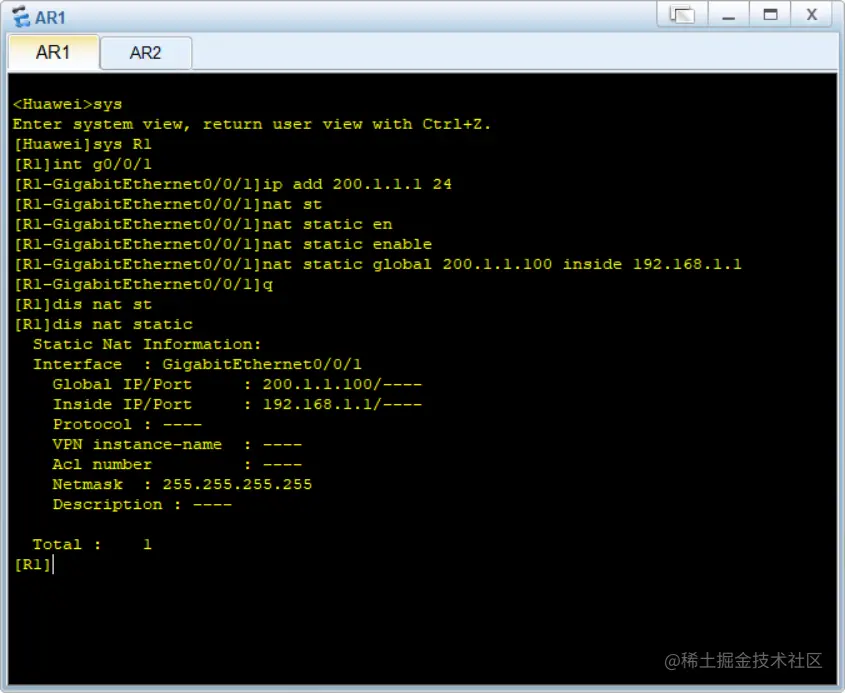

（2）在R1上配置
[R1]int g0/0/1 ***进入接口g0/0/1
[R1-GigabitEthernet0/0/1]ip add 200.1.1.1 24 配置IP地址和子网掩码
[R1-GigabitEthernet0/0/1]nat static enable ***在接口下使能NAT 功能
[R1-GigabitEthernet0/0/1]nat static global 200.1.1.100 inside 192.168.1.1 ***配置静态NAT映射，将内网IP地址192.168.1.1映射到200.1.1.100
[R1-GigabitEthernet0/0/1]q 退出接口g0/0/1
[R1]dis nat static ***显示NAT信息
Static Nat Information:
Interface : GigabitEthernet0/0/1
Global IP/Port : 200.1.1.100/---- ***公网地址
Inside IP/Port : 192.168.1.1/---- ***私网地址
Protocol : ----
VPN instance-name : ----
Acl number : ----
Netmask : 255.255.255.255
Description : ----
Total : 1
端口映射
NAT Server----内网服务器对外提供服务，针对目的ip和 目的端口映射
内网服务器的相应端口映射成路由器公网ip地址的相应 端口
实操：

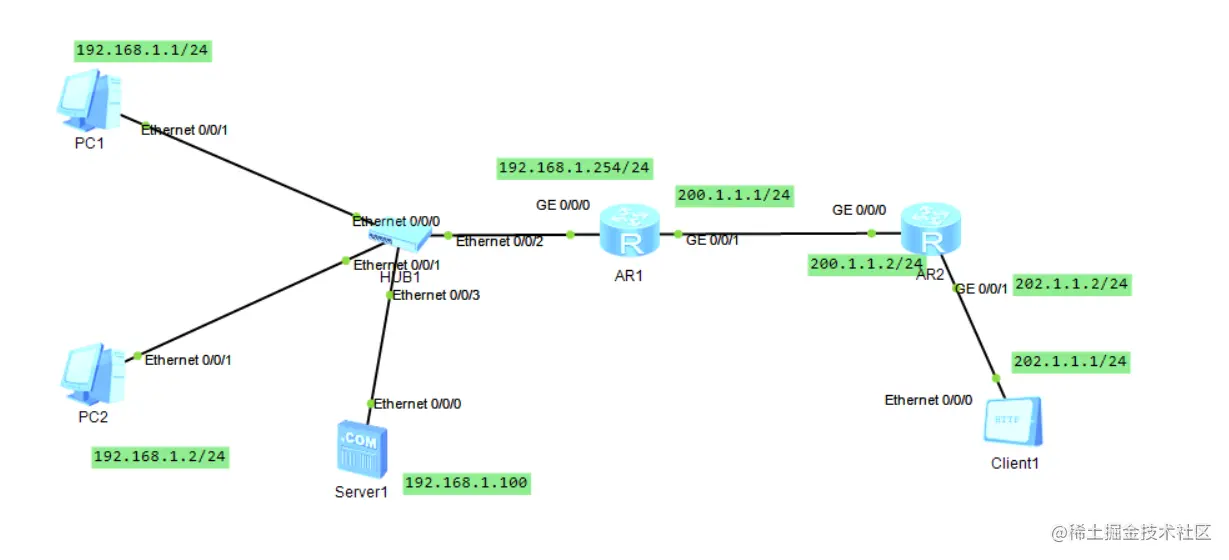

拓扑：
操作步骤：
（1）为终端配置IP地址与子网掩码
PC1：192.168.1.1/24
PC2：192.168.1.2/24

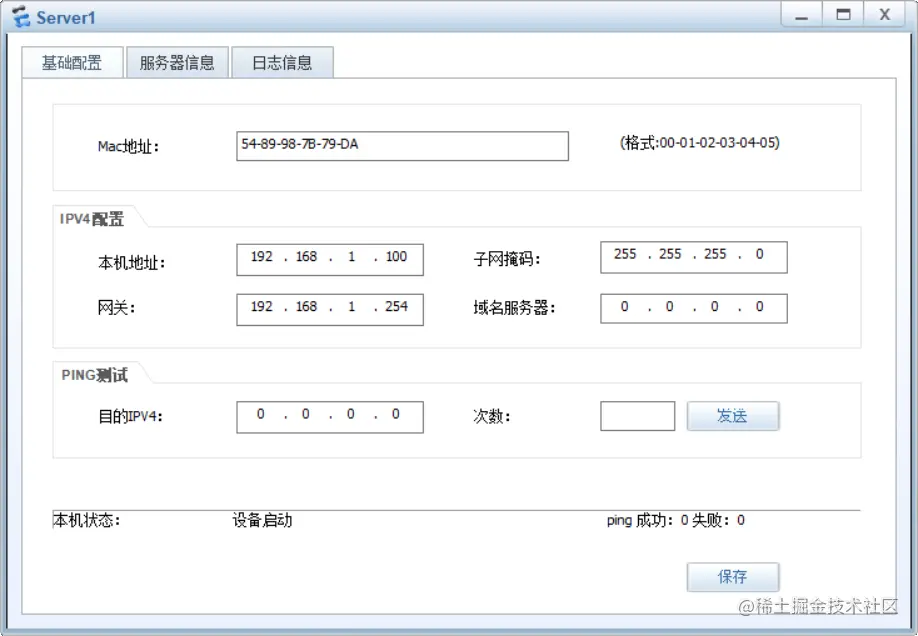

Server1：192.198.1.100/24
Client1：201.1.1.1/24

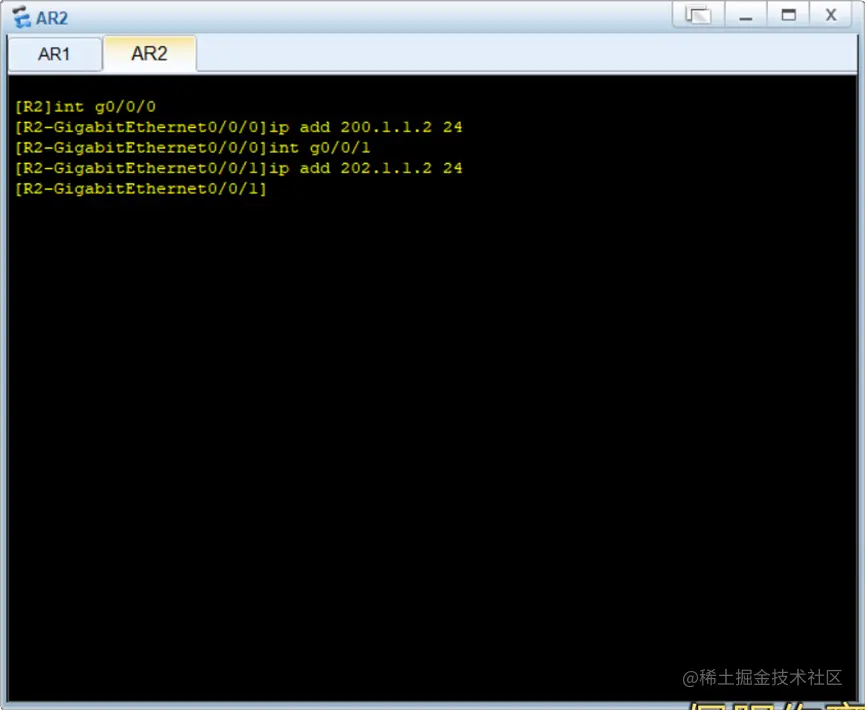

（2）为路由器各接口配置IP地址与子网掩码
（3）在R1上配置
[R1]int g0/0/1 ***进入接口g0/0/1
[R1-GigabitEthernet0/0/1]ip add 200.1.1.1 24 配置IP地址和子网掩码
[R1-GigabitEthernet0/0/1]nat static enable ***在接口下使能NAT 功能
[R1-GigabitEthernet0/0/1]nat static global 200.1.1.100 inside 192.168.1.1 ***配置静态NAT映射，将内网IP地址192.168.1.1映射到200.1.1.100
[R1-GigabitEthernet0/0/1]q 退出接口g0/0/1
[R1]dis nat static ***显示NAT信息
Static Nat Information:
Interface : GigabitEthernet0/0/1
Global IP/Port : 200.1.1.100/---- ***公网地址
Inside IP/Port : 192.168.1.1/---- ***私网地址
Protocol : ----
VPN instance-name : ----
Acl number : ----
Netmask : 255.255.255.255
Description : ----
Total : 1
（4）为R1配置静态IP

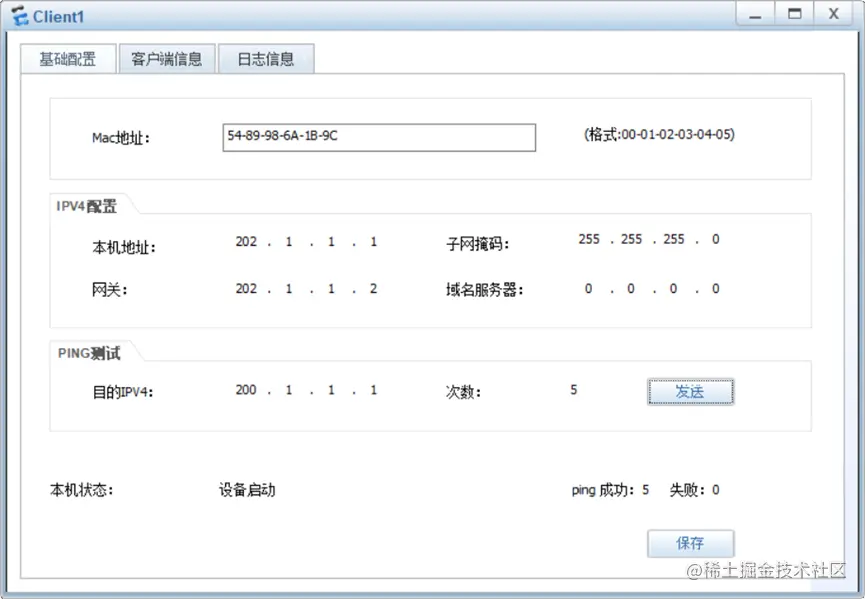

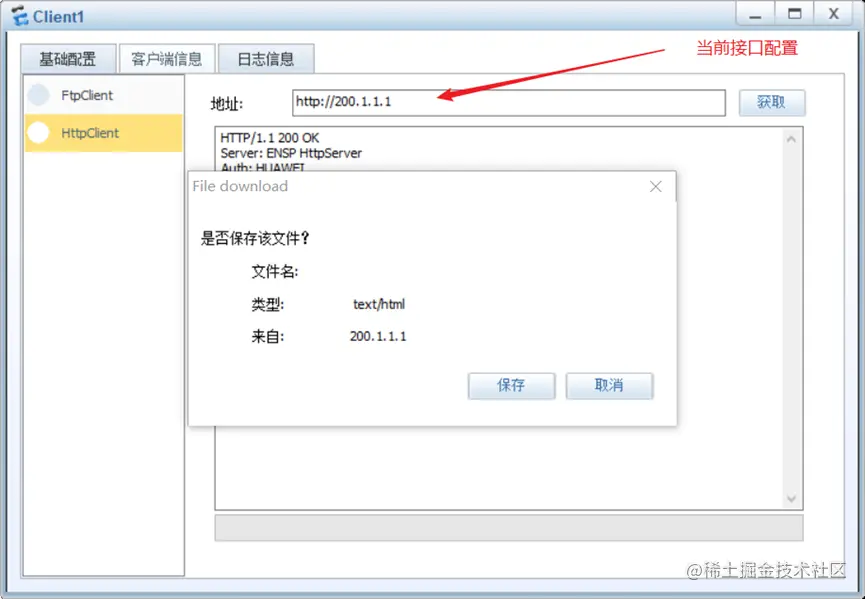

（5）用Client1 ping出口，成功

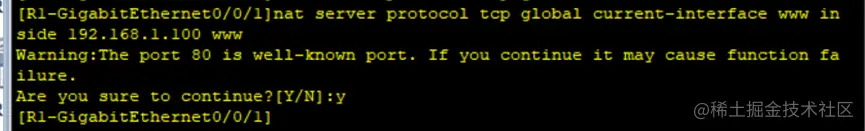

（6）开启Server1 http 服务，开启80端口，通过端口映射技术将192.168.1.100的80端口和200.1.1.100的端口做关联，Server1 访问200.1.1.100的80 等于访问192.168.1.100的80端口
（7）PC1、PC2ping 通出口，并检查session环境（dis nat session)
实验结束
