1虚拟路由冗余协议(Virtual Router Redundancy Protocol，简 称VRRP)
-
VRRP能够在不改变组网的情况下，将多台路由器虚拟 成一个虚拟路电器，通过配置虚拟路由器的IP地址为 默认网关，实现网关的备份。
-
协议版本: VRRPv2（常用）和VRRPv3:
-
VRRPv2仅适用于IPv4网络，VRRPv3适用于IPv4和 IPv6两种网络。VRRP协议报文:
-
只有一种报文:Advertisement报文（通告报文）;其目 的IP地址是224.0.0.18，协议号是112。
-
利用VRRP，一组路由器（同一个LAN中的接口）协同 工作，但只有一个处于Master状态，处于该状态的路 由器（的接口）承担实际的数据流量转发任务。
设备类型
master路由器
通过比较VRRP优先级，优先级大的是master路由 器； 周期性的发送VRRP报文，维护master路由器和备份 路由器的身份； 周期时间默认是1s；
备份网关，通过比较 VRRP 优先 级，优先级小的是备份路由器；
备份（backup）路由器
通过不断的接收master路由器发送的 VRRP 报文来判 断master路由器的状态； 如果在一定的时间内，收不到 VRRP 报文，则认为 master路由器出现故障，自己升级为master路由 器； 这个“一定的时间”，默认是“master路由器发送VRRP 的周期”的3倍，所以默认是 3s 。
虚拟网关
通过VRRP虚拟出来的网关IP地址，这个网关IP地址， 是配置在终端设备上的； 终端设备访问其他网段时，直接将数据发送给虚拟网 关IP地址， 此时只有master路由器会回应针对虚拟网关IP地址的 ARP请求，所以最终终端设备发送的数据 发送到了master路由器设备上
VRID
相同在同一个组中 只有在同一个组中 才会 共享 虚拟ip
VRRP状态机
VRRP协议中定义了三种状态机：初始状态 （Initialize）、活动状态（Master）、备份状态 （Backup）。其中，只有处于活动状态的设备才可以 转发那些发那些发送到虚拟IP地址的报文。
vrrp实验
R2 配置
interface GigabitEthernet0/0/0 ###进入端口
ip address 192.168.1.10 255.255.255.0 ###配置端口IP
vrrp vrid 1 virtual-ip 192.168.1.254 ###配置虚拟IP
vrrp vrid 1 priority 120 ###vrrp优先级
vrrp vrid 1 track interface GigabitEthernet0/0/0 reduced 30 ###监视端口
R3配置
interface GigabitEthernet0/0/0 ###进入端口
ip address 192.168.1.20 255.255.255.0###设置端口IP
vrrp vrid 1 virtual-ip 192.168.1.254###设置虚拟IP

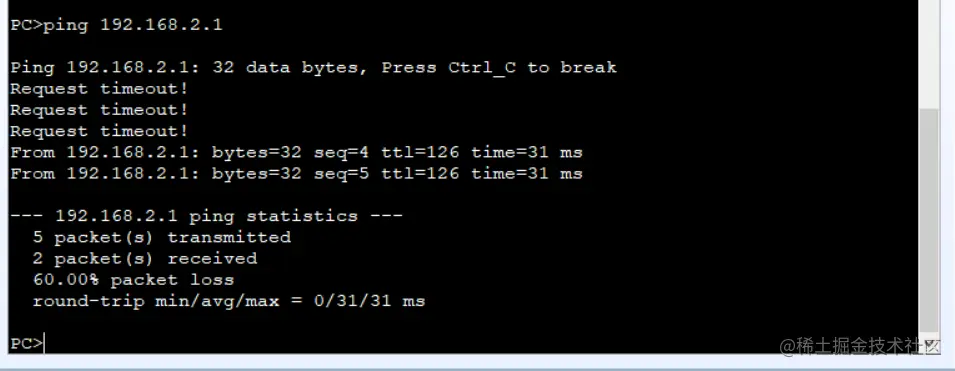

完成之后尝试进行通讯
总结：本篇主要是vrrp协议的内容以及运用。
