OC底层原理（13）类的加载原理（中）

juejin_yyj
294 阅读10分钟

realizeClassWithoutSwift实现类

在上一篇 类的加载原理（上） 分析 read_images流程中，发现会对类进行一些修复工作，比如修复编译阶段selector的混乱问题、混乱类的处理等；同时会将类的名称与类进行关联，插入对照表中，并更新内存中的类表。

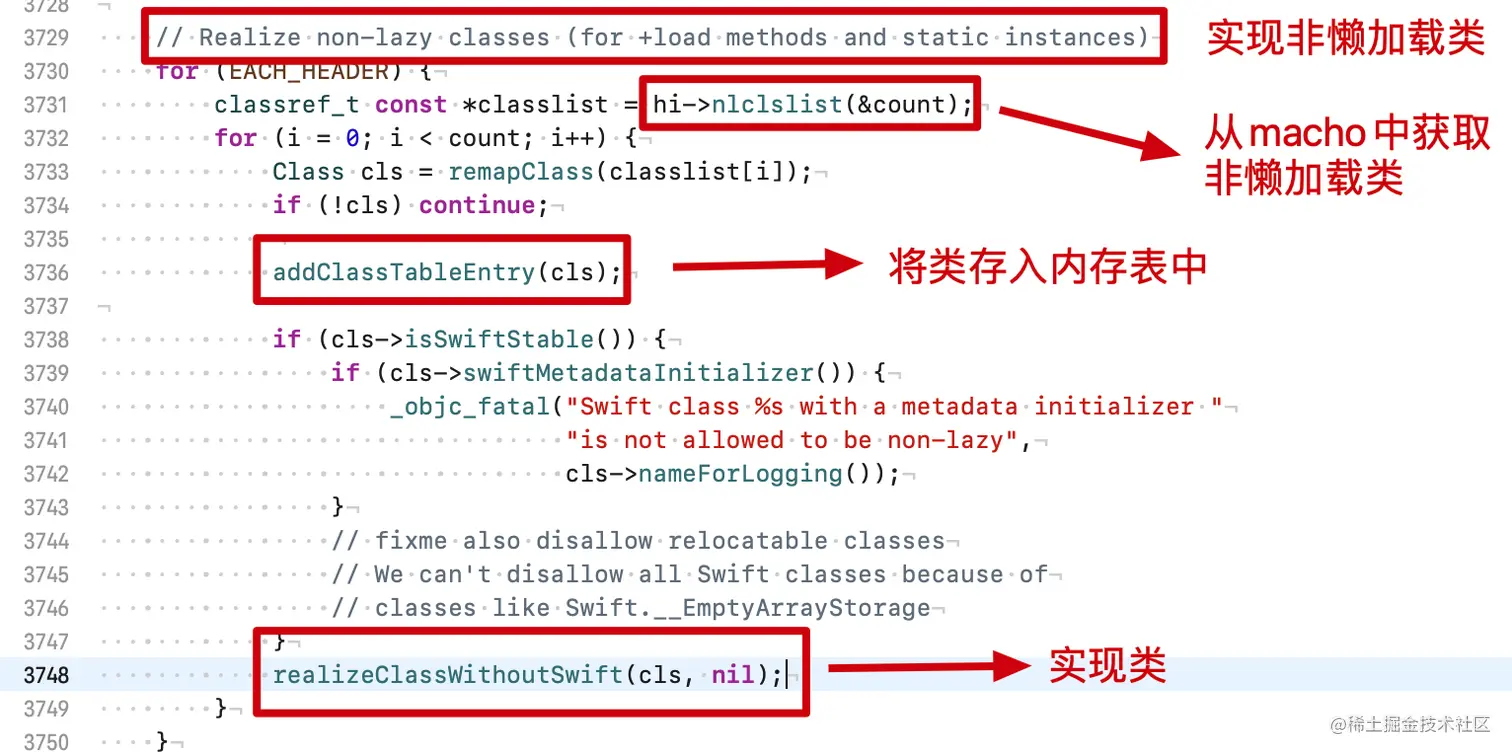

文章的最后找到了 非懒加载类的 加载相关代码：


1. 源码分析

接着上一篇，分析 realizeClassWithoutSwift，上源码：

static Class realizeClassWithoutSwift(Class cls, Class previously)
{
    runtimeLock.assertLocked();
    class_rw_t *rw;
    Class supercls;
    Class metacls;

    if (!cls) return nil;
    // cls 已经实现，直接 return cls;
    if (cls->isRealized()) {
        validateAlreadyRealizedClass(cls);
        return cls;
    }
    ASSERT(cls == remapClass(cls));

    // data() - ro -> 开辟rw
    // 从mach-o文件中读取数据data，转成class_ro_t的数据结构
    // ro是在编辑阶段即确定下来的数据结构，而rw是运行时的结构，所以需要开辟rw的数据空间
    auto ro = (const class_ro_t *)cls->data();
    auto isMeta = ro->flags & RO_META;
    // 判断是否为元类
    if (ro->flags & RO_FUTURE) {
        // This was a future class. rw data is already allocated.
        rw = cls->data();
        ro = cls->data()->ro();
        ASSERT(!isMeta);
        cls->changeInfo(RW_REALIZED|RW_REALIZING, RW_FUTURE);
    } else {
        // Normal class. Allocate writeable class data.
        rw = objc::zalloc<class_rw_t>();
        rw->set_ro(ro);
        rw->flags = RW_REALIZED|RW_REALIZING|isMeta;
        cls->setData(rw);
    }
    // 干净内存地址ro  脏内存地址rw
    // 运行时 - 内存  ro - copy - rw  内存操作比较严重
    // 并不是每一个类都需要插入，进行修改的很少，（rw扩展会导致内存占用很多，直接复制ro），如果动态性扩展一个rwe

    cls->cache.initializeToEmptyOrPreoptimizedInDisguise();

#if FAST_CACHE_META
    if (isMeta) cls->cache.setBit(FAST_CACHE_META);
#endif

    // Choose an index for this class.
    // Sets cls->instancesRequireRawIsa if indexes no more indexes are available
    cls->chooseClassArrayIndex();

    if (PrintConnecting) { ... }

    // 递归，加载父类、元类的实现
    supercls = realizeClassWithoutSwift(remapClass(cls->getSuperclass()), nil);
    metacls = realizeClassWithoutSwift(remapClass(cls->ISA()), nil);

#if SUPPORT_NONPOINTER_ISA
    if (isMeta) {
        // Metaclasses do not need any features from non pointer ISA
        // This allows for a faspath for classes in objc_retain/objc_release.
        cls->setInstancesRequireRawIsa();
    } else {
        // Disable non-pointer isa for some classes and/or platforms.
        // Set instancesRequireRawIsa.
        bool instancesRequireRawIsa = cls->instancesRequireRawIsa();
        bool rawIsaIsInherited = false;
        static bool hackedDispatch = false;

        if (DisableNonpointerIsa) {
            // Non-pointer isa disabled by environment or app SDK version
            instancesRequireRawIsa = true;
        }
        else if (!hackedDispatch  &&  0 == strcmp(ro->getName(), "OS_object"))
        {
            // hack for libdispatch et al - isa also acts as vtable pointer
            hackedDispatch = true;
            instancesRequireRawIsa = true;
        }
        else if (supercls  &&  supercls->getSuperclass()  &&
                 supercls->instancesRequireRawIsa())
        {
            // This is also propagated by addSubclass()
            // but nonpointer isa setup needs it earlier.
            // Special case: instancesRequireRawIsa does not propagate
            // from root class to root metaclass
            instancesRequireRawIsa = true;
            rawIsaIsInherited = true;
        }

        if (instancesRequireRawIsa) {
            cls->setInstancesRequireRawIsaRecursively(rawIsaIsInherited);
        }
    }
// SUPPORT_NONPOINTER_ISA
#endif

    // Update superclass and metaclass in case of remapping
    // 设置 父类、isa
    cls->setSuperclass(supercls);
    cls->initClassIsa(metacls);

    // Reconcile instance variable offsets / layout.
    // This may reallocate class_ro_t, updating our ro variable.
    if (supercls  &&  !isMeta) reconcileInstanceVariables(cls, supercls, ro);

    // Set fastInstanceSize if it wasn't set already.
    cls->setInstanceSize(ro->instanceSize);

    // c++函数
    // Copy some flags from ro to rw
    if (ro->flags & RO_HAS_CXX_STRUCTORS) {
        cls->setHasCxxDtor();
        if (! (ro->flags & RO_HAS_CXX_DTOR_ONLY)) {
            cls->setHasCxxCtor();
        }
    }

    // Propagate the associated objects forbidden flag from ro or from
    // the superclass.
    if ((ro->flags & RO_FORBIDS_ASSOCIATED_OBJECTS) ||
        (supercls && supercls->forbidsAssociatedObjects()))
    {
        rw->flags |= RW_FORBIDS_ASSOCIATED_OBJECTS;
    }

    // 建立类 子类的双向链表关系
    // Connect this class to its superclass's subclass lists
    if (supercls) {
        addSubclass(supercls, cls);
    } else {
        addRootClass(cls);
    }

    // Attach categories 附加类别 - 方法化当前的类，对类进行扩展
    // Attach categories
    methodizeClass(cls, previously);

    return cls;
}

1.1 判空

首先进行相关变量的声明，判断类是否已经实现，如果已经实现直接返回。用于递归控制，因为后面的流程中会进行递归实现父类和元类，根类的父类是nil，元类的isa指向自己，所以这样可以保证类只会被初始化一次。

if (!cls) return nil;
if (cls->isRealized()) {
    validateAlreadyRealizedClass(cls);
    return cls;
}

2.2 rw 初始化

rw 初始化。这里涉及到干净内存clean memory和脏内存dirty memory的概念，在 类的底层探究（中）中有说明。

  • clean memory：指加载后不会发生更改的内存。
  • dirty memory：指在进程运行时会发生更改的内存。

ro（readonly） 属于 clean memory，在编辑时即确定的内存空间，只读，加载后不会发生改变的内存空间，包括类名称、方法、协议和实例变量的信息；

rw的数据空间属于dirty memory，rw是运行时的结构，可读可写，由于其动态性，可以往类中添加属性、方法、协议。在运行时会发生变更的内存。

rwe类的额外信息。在WWDC2020中也提到，只有不到10%的类真正的更改了他们的方法，并不是每一个类都需要插入数据，进行修改的类很少，避免资源的消耗，所以就有了rwe。

auto ro = (const class_ro_t *)cls->data();
auto isMeta = ro->flags & RO_META;
// 判断是否为元类
if (ro->flags & RO_FUTURE) {
    // This was a future class. rw data is already allocated.
    rw = cls->data();
    ro = cls->data()->ro();
    ASSERT(!isMeta);
    cls->changeInfo(RW_REALIZED|RW_REALIZING, RW_FUTURE);
} else {
    // Normal class. Allocate writeable class data.
    rw = objc::zalloc<class_rw_t>();
    rw->set_ro(ro);
    rw->flags = RW_REALIZED|RW_REALIZING|isMeta;
    cls->setData(rw);
}

在此流程中，从 MachO 中获取的数据地址，根据 class_ro_t 格式进行强制，同时初始化 rw 的空间，并复制一份 ro 的数据放入rw中。

1.3. 递归处理，父类、元类的实现

    // 递归，加载父类、元类的实现
    supercls = realizeClassWithoutSwift(remapClass(cls->superclass), nil);
    metacls = realizeClassWithoutSwift(remapClass(cls->ISA()), nil);

1.4 Isa处理

在前面学习isa的时候，对于NONPOINTER_ISA进行了位域处理，指针优化，Isa的末尾位是1，Isa不单单代表一个指针。而对于元类以及特殊情况下的场景的一些类，无需开启指针优化的类，使用Raw Isa，Isa的末尾位是0。

#if SUPPORT_NONPOINTER_ISA
    if (isMeta) {
        // Metaclasses do not need any features from non pointer ISA
        // This allows for a faspath for classes in objc_retain/objc_release.
        // 元类不需要非指针ISA的任何特性
        cls->setInstancesRequireRawIsa();
    } else {
        // Disable non-pointer isa for some classes and/or platforms.
        // Set instancesRequireRawIsa.
        bool instancesRequireRawIsa = cls->instancesRequireRawIsa();
        bool rawIsaIsInherited = false;
        static bool hackedDispatch = false;

        //  是否有设置环境变量
        if (DisableNonpointerIsa) {
            // Non-pointer isa disabled by environment or app SDK version
            instancesRequireRawIsa = true;
        }
        // OS_object 类
        else if (!hackedDispatch  &&  0 == strcmp(ro->getName(), "OS_object"))
        {
            // hack for libdispatch et al - isa also acts as vtable pointer
            hackedDispatch = true;
            instancesRequireRawIsa = true;
        }
        else if (supercls  &&  supercls->getSuperclass()  &&
                 supercls->instancesRequireRawIsa())
        {
            // This is also propagated by addSubclass()
            // but nonpointer isa setup needs it earlier.
            // Special case: instancesRequireRawIsa does not propagate
            // from root class to root metaclass
            instancesRequireRawIsa = true;
            rawIsaIsInherited = true;
        }

        if (instancesRequireRawIsa) {
            cls->setInstancesRequireRawIsaRecursively(rawIsaIsInherited);
        }
    }
// SUPPORT_NONPOINTER_ISA
#endif

1.5 建立子父类关系

建立子类与父类的双定链表关系，保证子类能找到父类，父类也可以找到子类。初始化类的实例对象的大小，是否有c++析构函数设置，以及关联对象的相关设置

// Update superclass and metaclass in case of remapping
// 设置 父类、isa
cls->setSuperclass(supercls);
cls->initClassIsa(metacls);

// Reconcile instance variable offsets / layout.
// This may reallocate class_ro_t, updating our ro variable.
if (supercls  &&  !isMeta) reconcileInstanceVariables(cls, supercls, ro);

// Set fastInstanceSize if it wasn't set already.
// 类实例对象的大小设置-在对象初始化的时候会用到
cls->setInstanceSize(ro->instanceSize);

// c++函数
// Copy some flags from ro to rw
if (ro->flags & RO_HAS_CXX_STRUCTORS) {
    cls->setHasCxxDtor();
    if (! (ro->flags & RO_HAS_CXX_DTOR_ONLY)) {
        cls->setHasCxxCtor();
    }
}

// Propagate the associated objects forbidden flag from ro or from
// the superclass.
if ((ro->flags & RO_FORBIDS_ASSOCIATED_OBJECTS) ||
    (supercls && supercls->forbidsAssociatedObjects()))
{
    rw->flags |= RW_FORBIDS_ASSOCIATED_OBJECTS;
}

// 建立类 子类的双向链表关系
// Connect this class to its superclass's subclass lists
if (supercls) {
    addSubclass(supercls, cls);
} else {
    addRootClass(cls);
}

cls->setInstanceSize(ro->instanceSize); 这个有木有很熟悉，我们在创建对象的时候，class_createInstanceFromZone流程中，在进行对象大小初始化时，使用到了instanceSize

1.6 methodizeClass

方法化当前的类，向类中添加方法，协议、属性，同时对方法列表进行排序等操作。

// Attach categories 附加类别 - 方法化当前的类，对类进行扩展
// Attach categories
methodizeClass(cls, previously);

2. cls 数据变化

同样的方法，我们在流程中添加一份关键代码，过滤出我们想要研究的类YJPerson。

const char * className = "YJPerson";
if (strcmp(class_getName(cls), className) == 0)
{
    printf("hello YJPerson...");
}

设置断点，分别判断在rw初始化前/后 lldb打印cls的数据结构的变化。

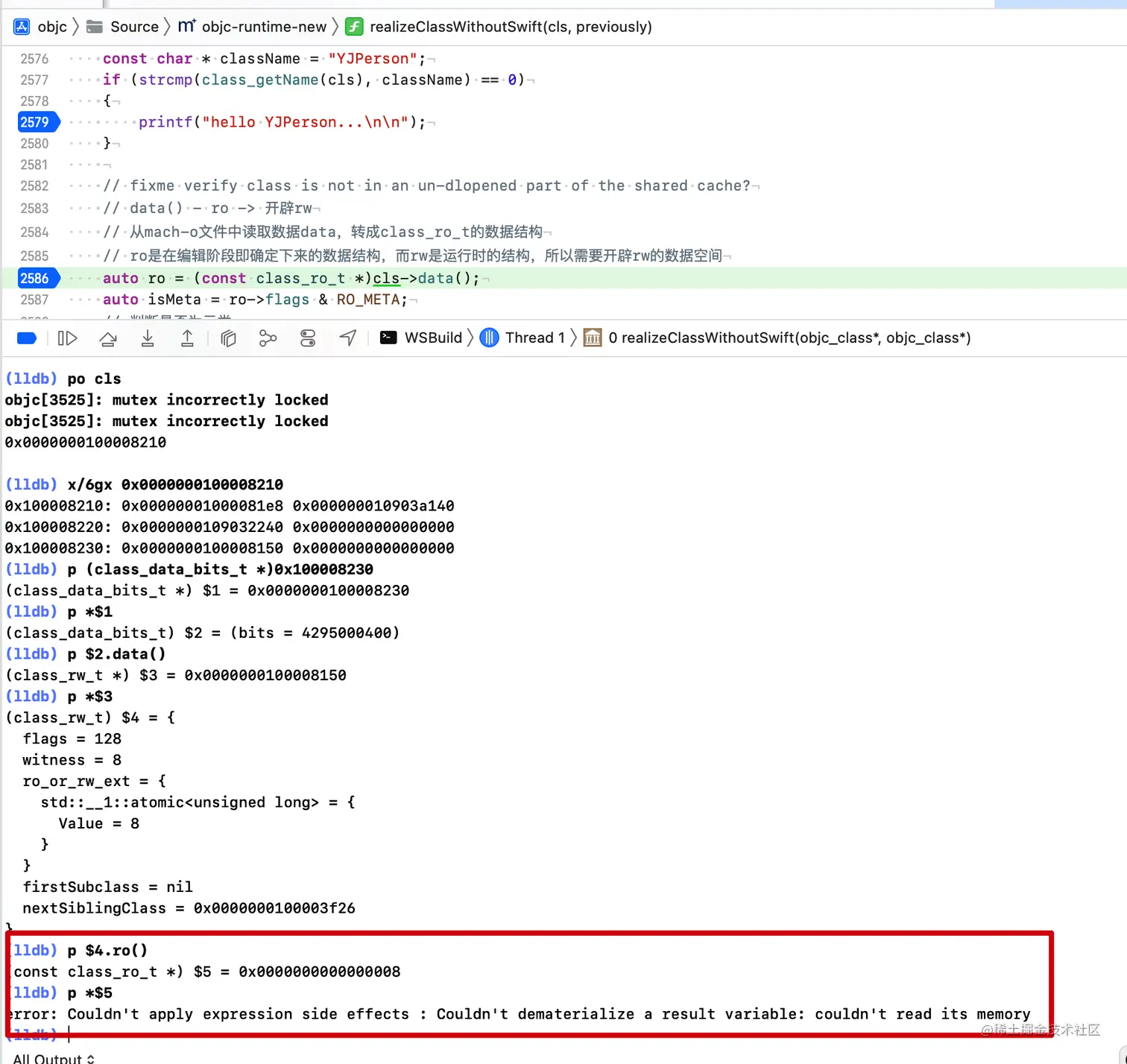

2.1 rw 初始化前

运行程序，打印cls的内容：


rw 在初始化之前，类只是有对应的成员结构，内部都还没有赋值，并且 ro无法读取

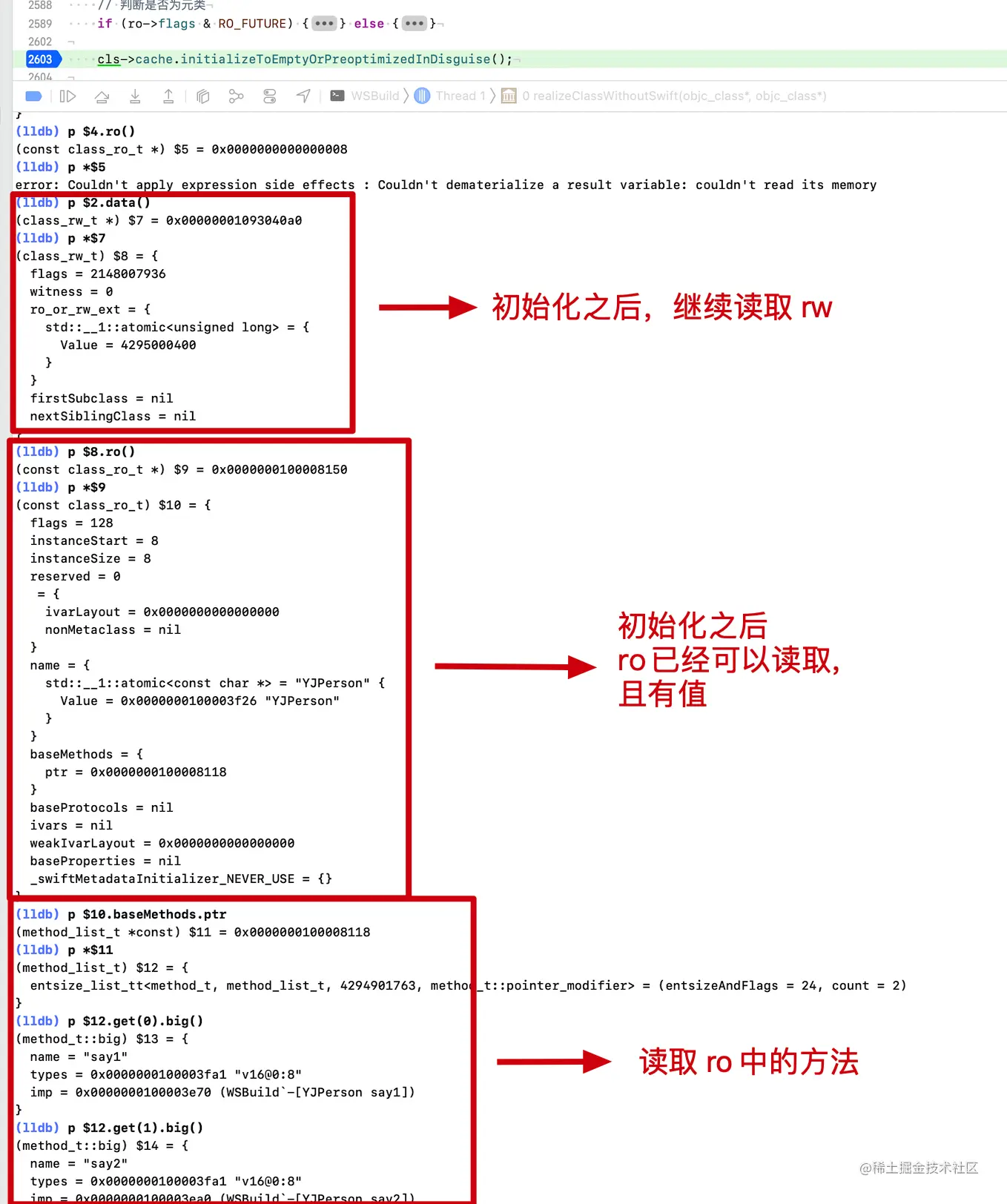

2.2 rw 初始化后

运行程序，打印cls的内容：


  • auto ro = (const class_ro_t *)cls->data();获取MachO文件中的数据地址，按照class_ro_t格式进行强转。
  • auto isMeta = ro->flags & RO_META;判断是否为元类。
  • rw = objc::zalloc<class_rw_t>();初始化rw，将ro复制给rw，并将cls的bits.data设置为rw。

3. methodizeClass分析

realizeClassWithoutSwift完成类的初始化后，rw也已经创建，并能够从cls中获取相关的属性、方法等。那么realizeClassWithoutSwift中最后一行代码methodizeClass方法做了什么呢 ？

3.1 源码分析

首先解读一下源码：

/***********************************************************************
* methodizeClass
* 修复了cls的方法列表，协议列表和属性列表。
* 附加未完成的类别。
* 锁定:runtimeLock必须被调用者持有
**********************************************************************/
static void methodizeClass(Class cls, Class previously)
{
    runtimeLock.assertLocked();

    bool isMeta = cls->isMetaClass();
    auto rw = cls->data();
    auto ro = rw->ro();
    auto rwe = rw->ext();

    // Methodizing for the first time
    if (PrintConnecting) {
        _objc_inform("CLASS: methodizing class '%s' %s",
                     cls->nameForLogging(), isMeta ? "(meta)" : "");
    }

    // Install methods and properties that the class implements itself.
    // 安装类自己实现的方法和属性。
    method_list_t *list = ro->baseMethods();
    if (list) {
        prepareMethodLists(cls, &list, 1, YES, isBundleClass(cls), nullptr);
        if (rwe) rwe->methods.attachLists(&list, 1);
    }

    property_list_t *proplist = ro->baseProperties;
    if (rwe && proplist) {
        rwe->properties.attachLists(&proplist, 1);
    }

    protocol_list_t *protolist = ro->baseProtocols;
    if (rwe && protolist) {
        rwe->protocols.attachLists(&protolist, 1);
    }

    // Root classes get bonus method implementations if they don't have
    // them already. These apply before category replacements.
    // 根类获得额外的方法实现
    if (cls->isRootMetaclass()) {
        // root metaclass
        addMethod(cls, @selector(initialize), (IMP)&objc_noop_imp, "", NO);
    }

    // Attach categories.
    // 附加类别
    if (previously) {
        if (isMeta) {
            objc::unattachedCategories.attachToClass(cls, previously,
                                                     ATTACH_METACLASS);
        } else {
            // When a class relocates, categories with class methods
            // may be registered on the class itself rather than on
            // the metaclass. Tell attachToClass to look for those.
            objc::unattachedCategories.attachToClass(cls, previously,
                                                     ATTACH_CLASS_AND_METACLASS);
        }
    }
    objc::unattachedCategories.attachToClass(cls, cls,
                                             isMeta ? ATTACH_METACLASS : ATTACH_CLASS);

    ...
}

对方法、属性、协议进行处理。见下图：


rwe 为空，很显然，此时还没有对类进行相关的扩展操作，所以 rwe 还没有被创建初始化。此时针对方法、属性、协议的添加操作时无效的

继续向下看，找到了类初始化过程中非常关键的步骤，向类中添加分类方法、协议等 Xnip2022-07-18_17-13-12.png

3.2 prepareMethodLists

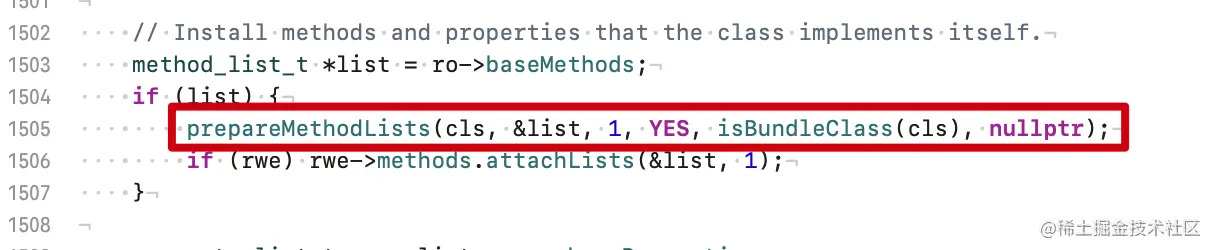

前面在对 rwe 方法进行处理之前，调用了 prepareMethodLists:

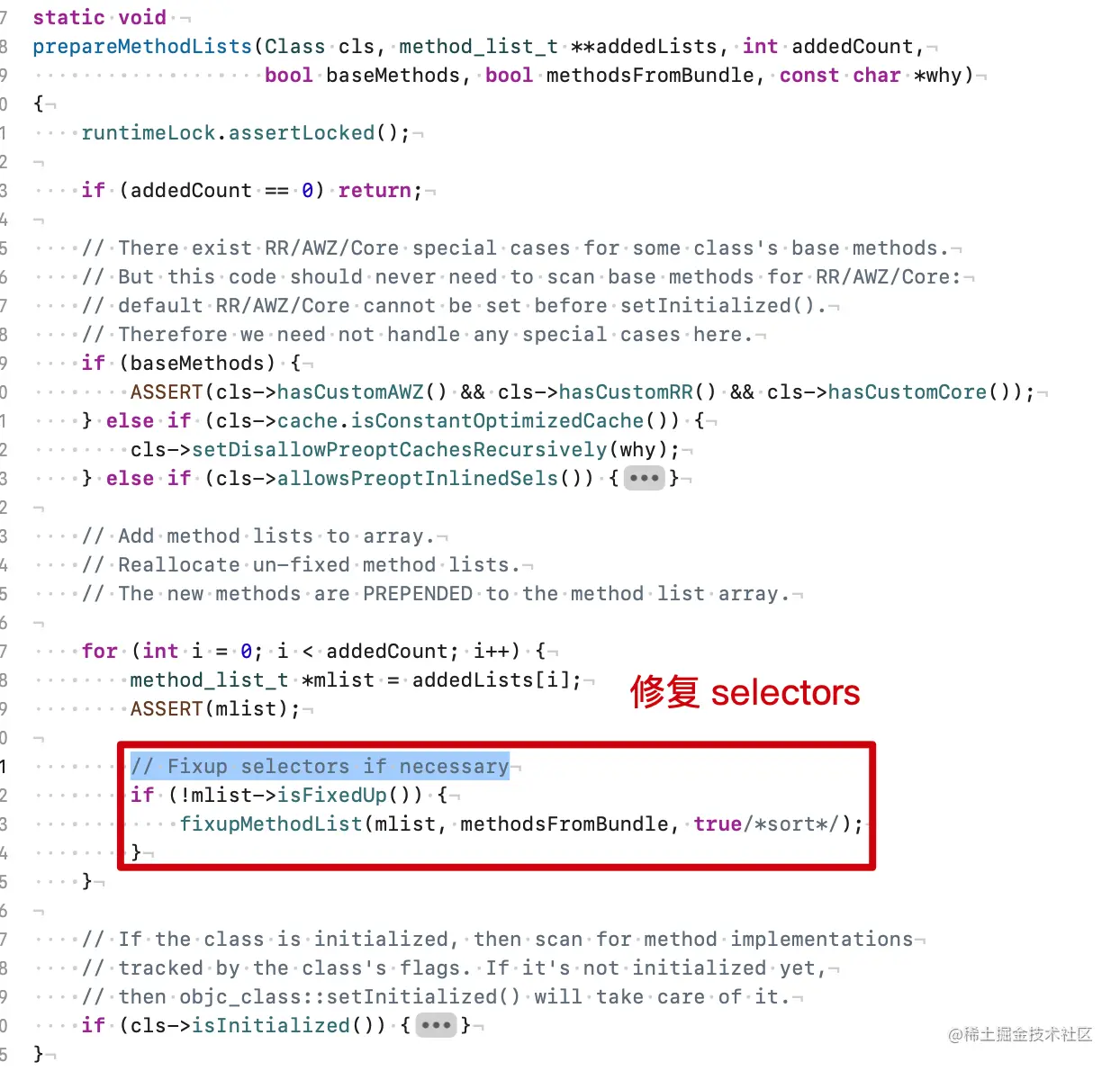

那么 prepareMethodLists方法做了哪些操作呢？上源码：

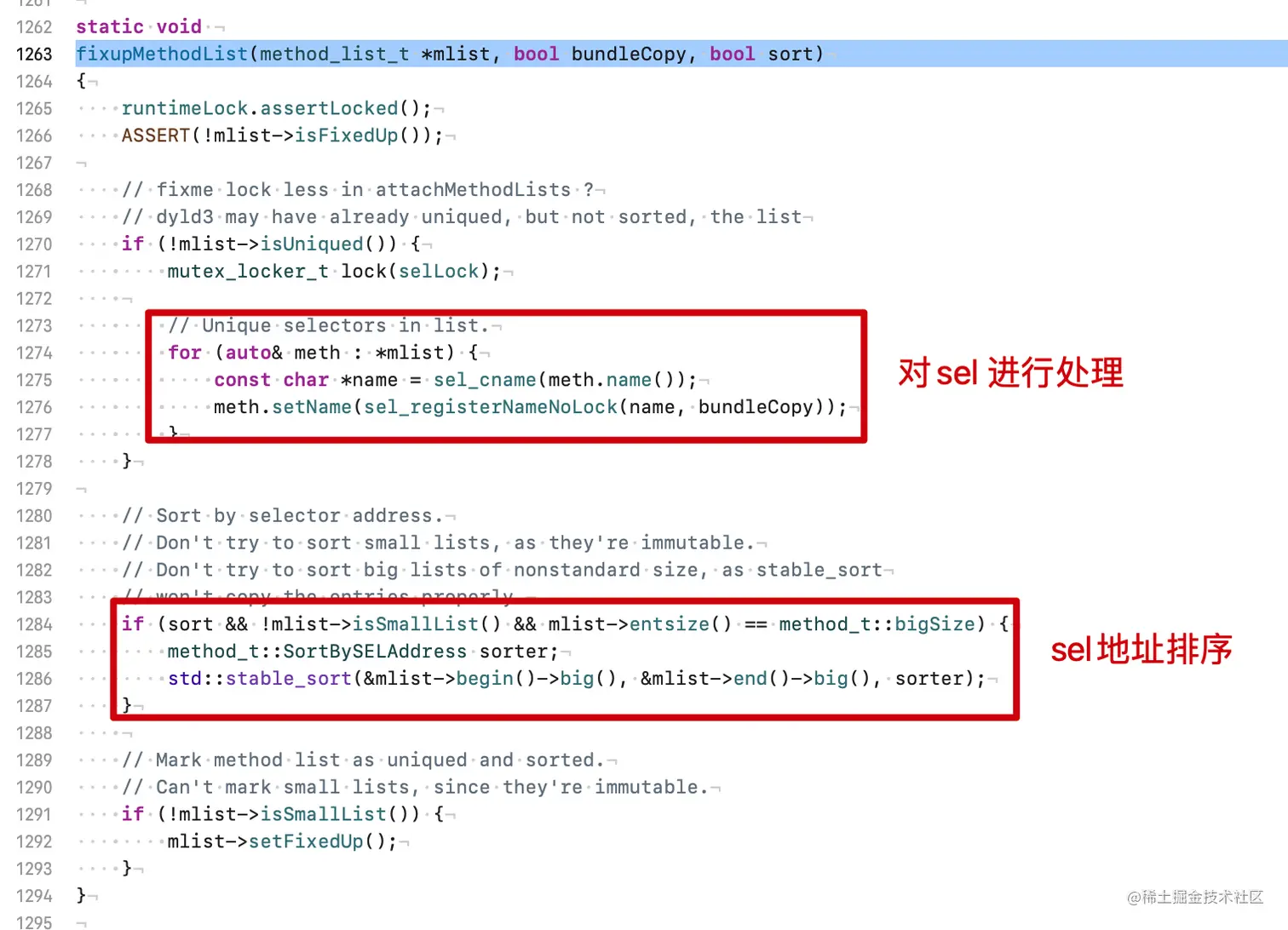

核心流程，fixupMethodList，根据注释：根据需要对selector进行修复。进入fixupMethodList方法，查看实现流程。见下图：


4. attachCategories 探索

在methodizeClass流程中，还有一行关键代码没有解析！将分类相关内容添加到类中。见下面代码：

objc::unattachedCategories.attachToClass(cls, cls, isMeta ? ATTACH_METACLASS : ATTACH_CLASS);

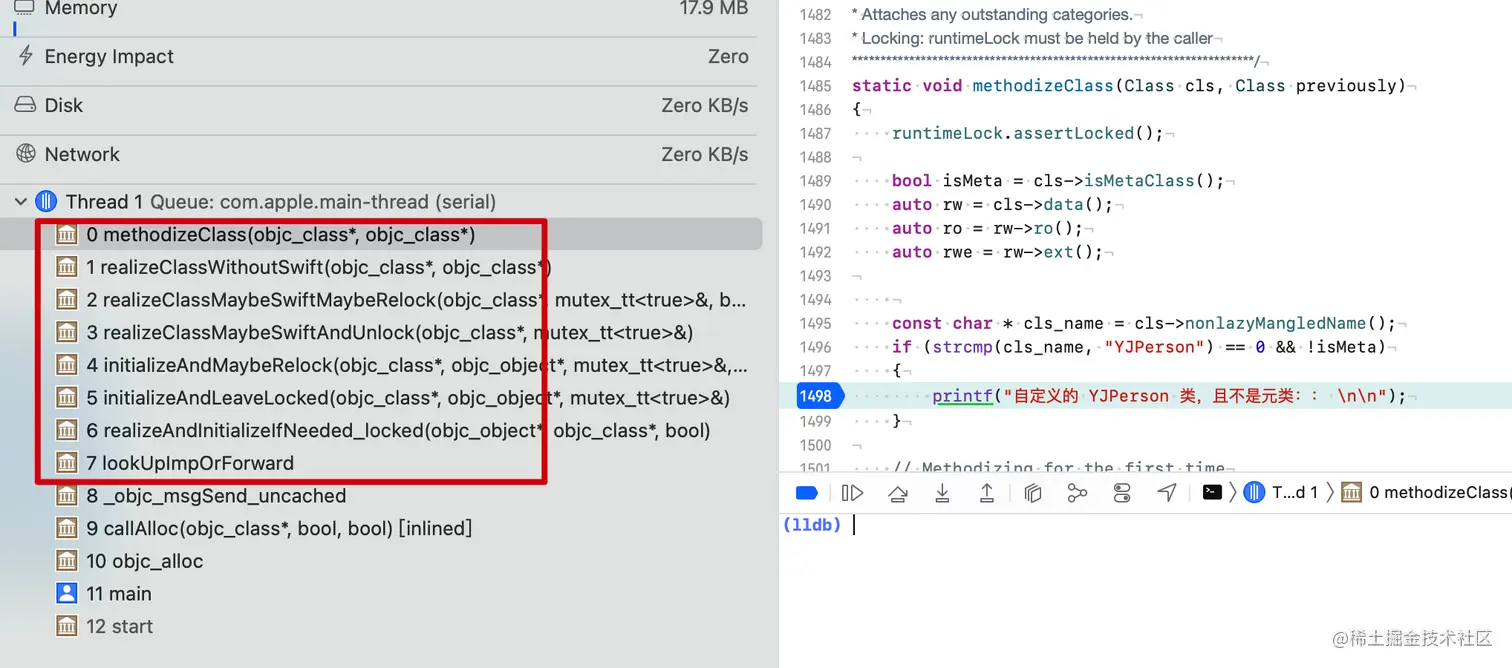

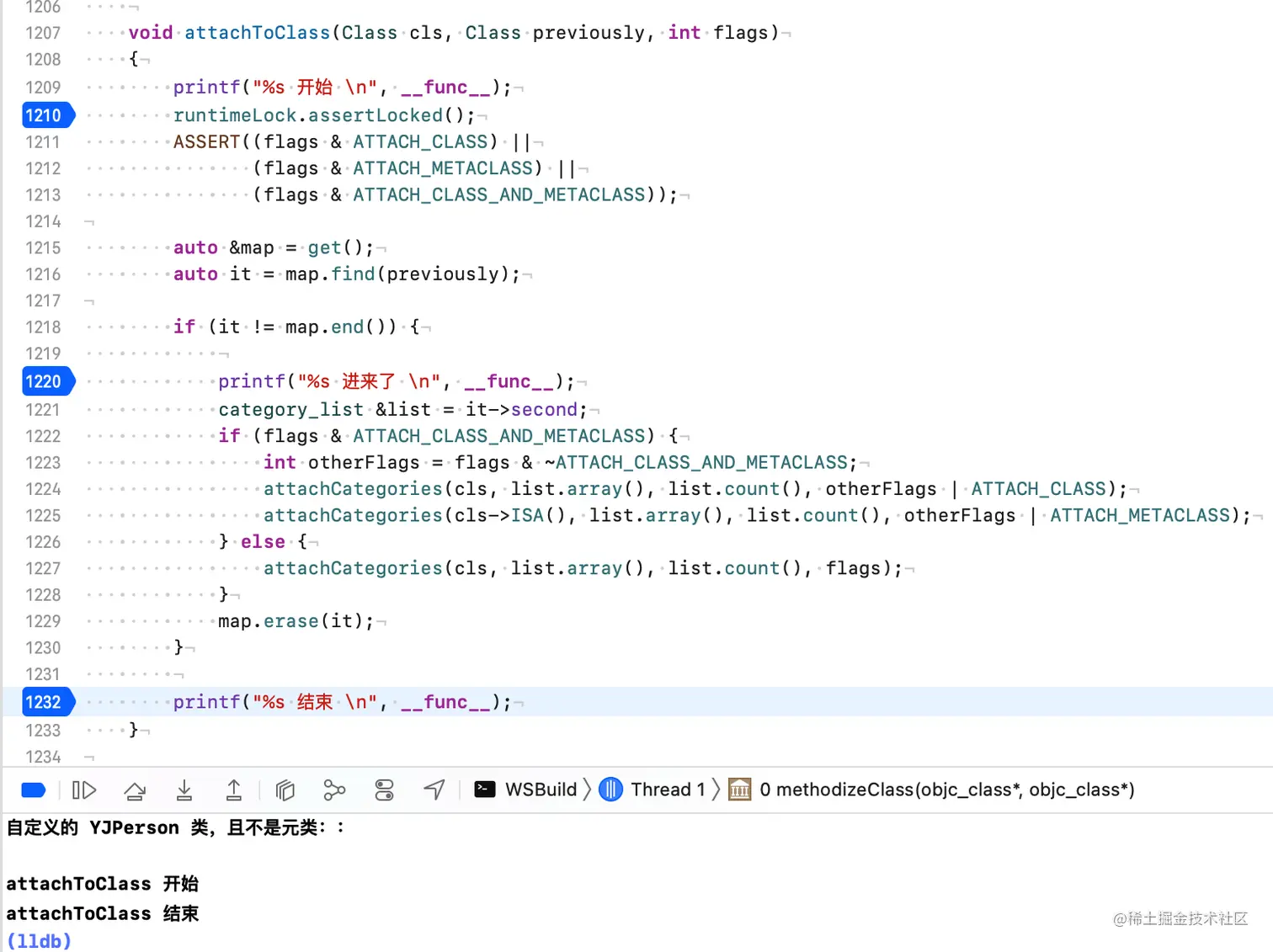

继续运行代码，进入attachToClass方法中，见下图：


哎呀我去，跟丢了。。。

找到 attachCategories 方法：

// 将方法列表、属性和协议从类别附加到一个类。
// 假设猫的类别都是加载的，并按加载顺序排序，
// 最古老的类别先。
static void
attachCategories(Class cls, const locstamped_category_t *cats_list, uint32_t cats_count, int flags)
{
    ...
}

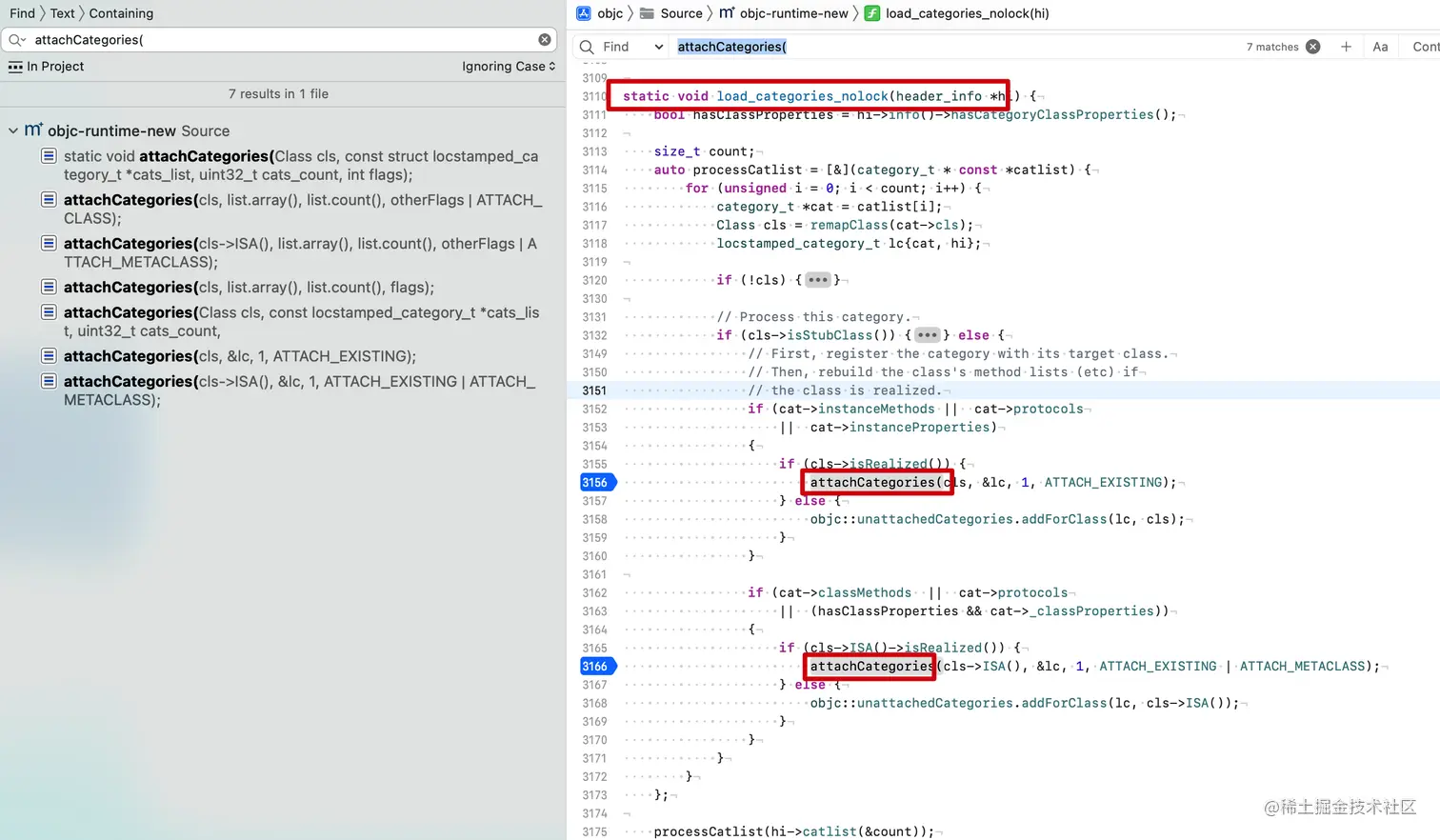

注释说这个方法就是将类别中的方法、属性和协议添加到类中，那么，这个方法肯定调用了，只是没在按上面调试流程调用，全局搜索 attachCategories:

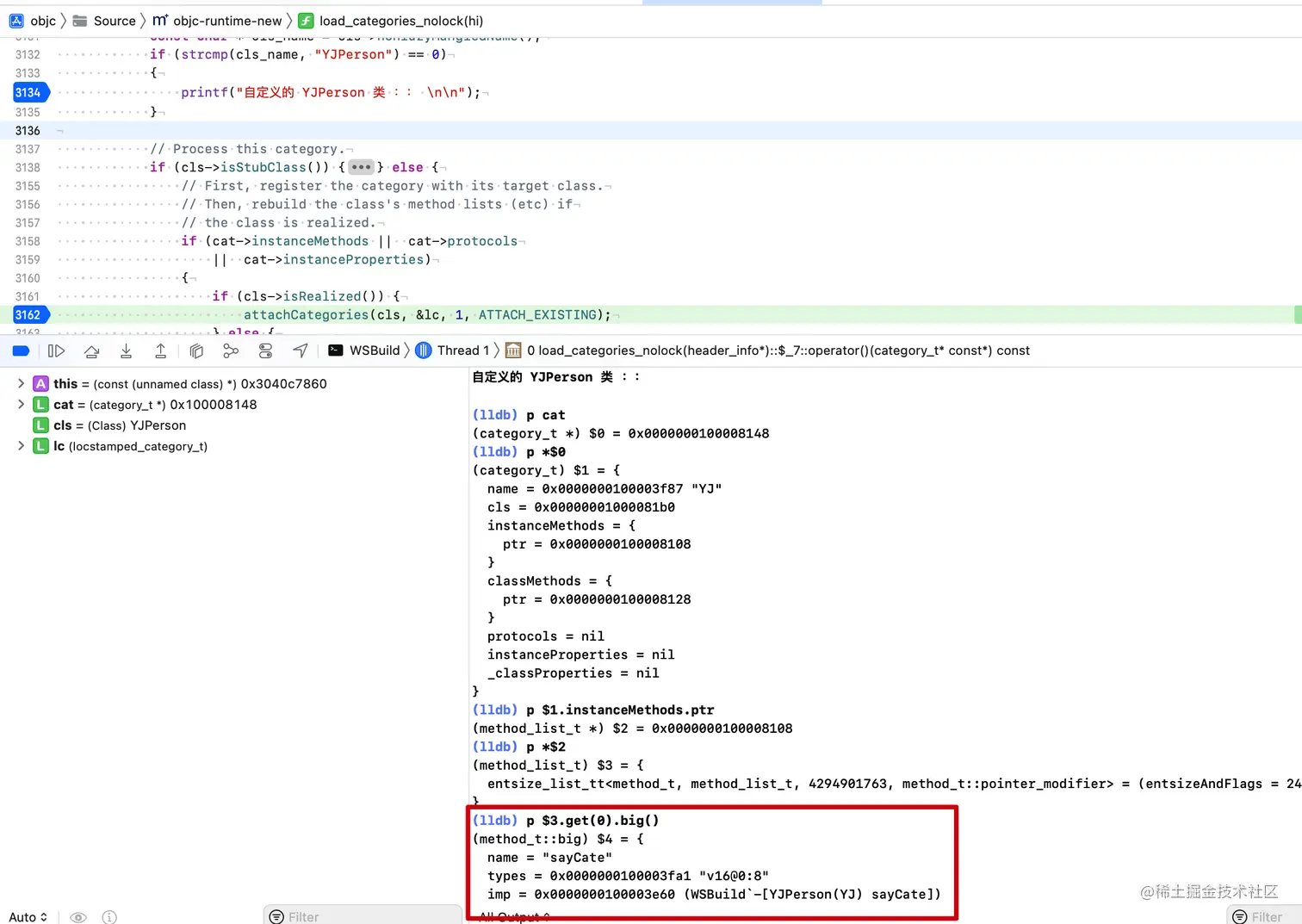

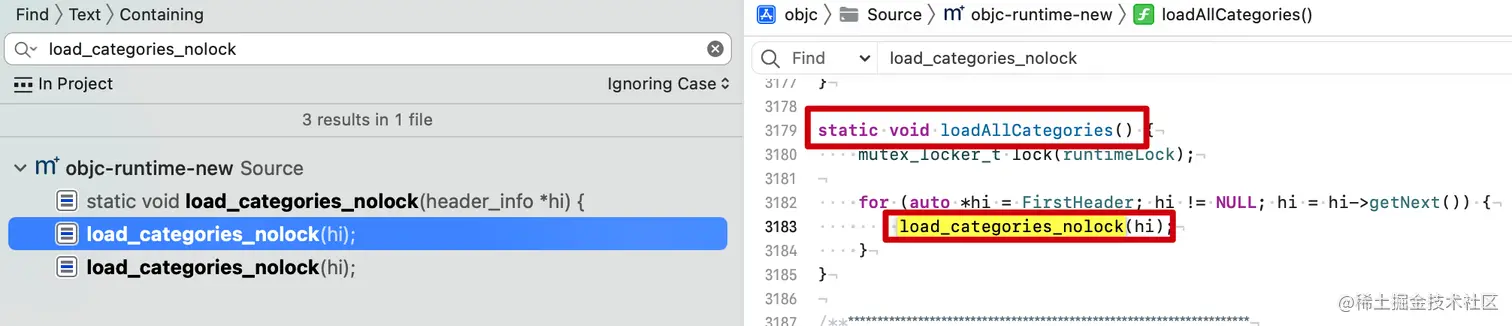

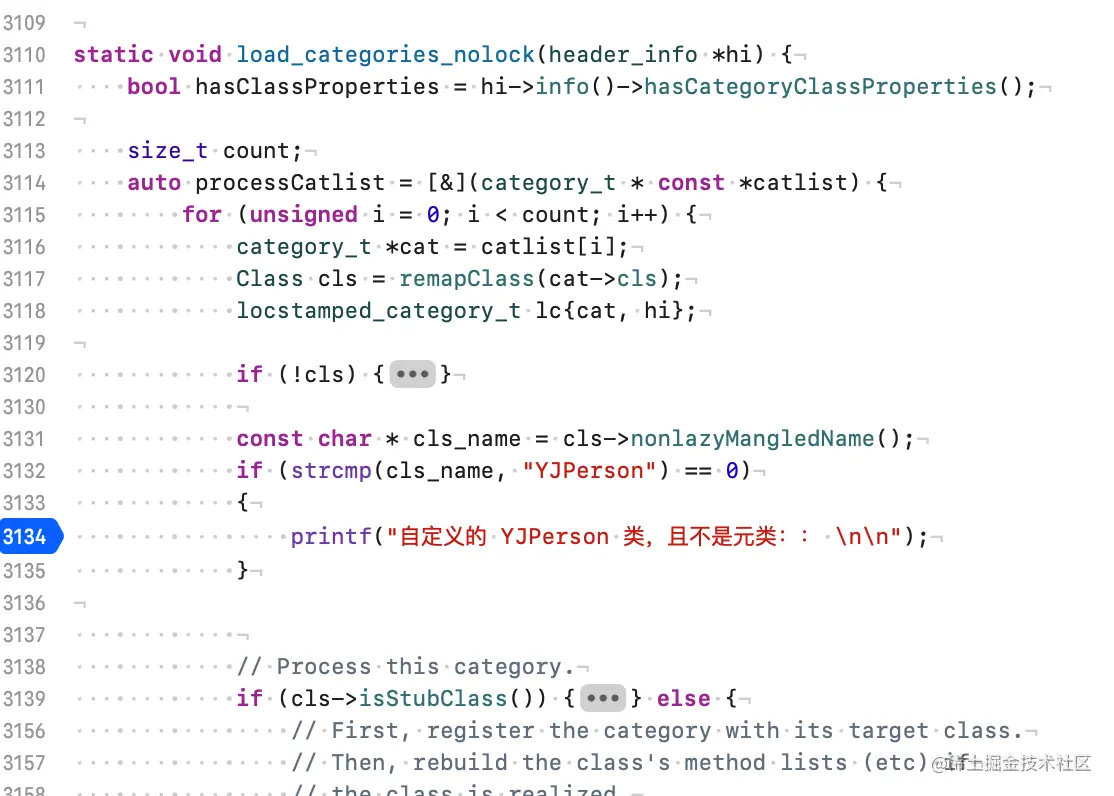

搜索发现 attachCategories 在 load_categories_nolock 中调用了，继续搜索 load_categories_nolock:

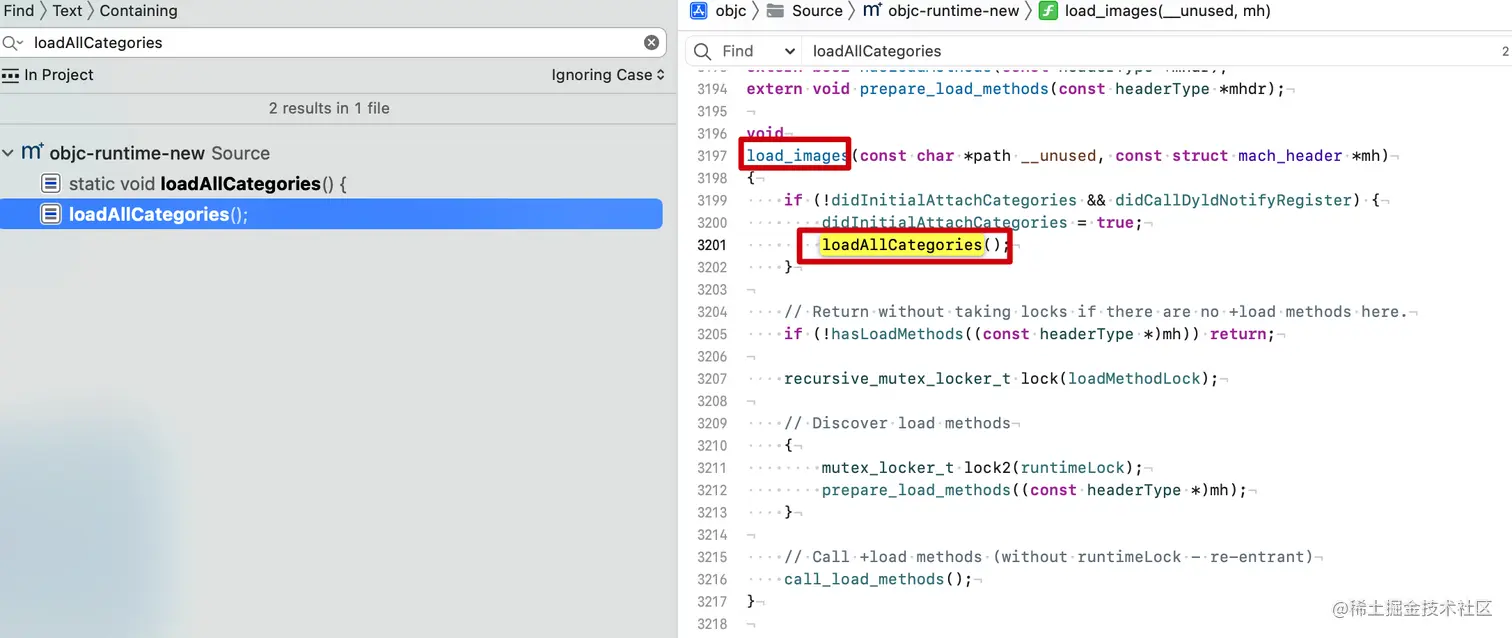

搜索发现 load_categories_nolock 在 loadAllCategories 中调用了，继续搜索 loadAllCategories:


  • 梳理一下流程：
    • load_images
    • loadAllCategories
    • load_categories_nolock
    • attachCategories

4.1 分类处理初探

创建一个YJPerson的分类，并在分类中添加一个方法sayCate。见下面代码：

@implementation YJPerson (YJ)
- (void)sayCate {
    NSLog(@"调用了 ： %s", __func__ );
}
@end

attachCategories是向类中添加分类的内容，在load_categories_nolock方法中添加过滤条件，过滤出我们所关心的YJPerson类的分类处理流程！见下图：


运行项目发现没有断住，为什么呢？该方法是由load_images调用的，那么与load方法 是否有关系呢？

修改分类LGPerson（YJ），在其中添加load方法，如下：

@implementation YJPerson (YJ)
+ (void)load {}

- (void)sayCate {
    NSLog(@"调用了 ： %s", __func__ );
}
@end

重新运行，nice 断住了


lldb 调试，输出 cat 信息，正是 我们自定义的 YJPerson(YJ)，且有 sayCate 实例方法

到这里貌似一切谜底都解开了，但是别忘了类和分类中都实现了load方法，也就是 非懒加载的类和分类 处理流程谜底算是解开了。

5. 懒加载类的初始化流程分析

  • 非懒加载类的加载流程：
    • map_images
    • map_images_nolock
    • _read_images
    • realizeClassWithoutSwift
    • methodizeClass

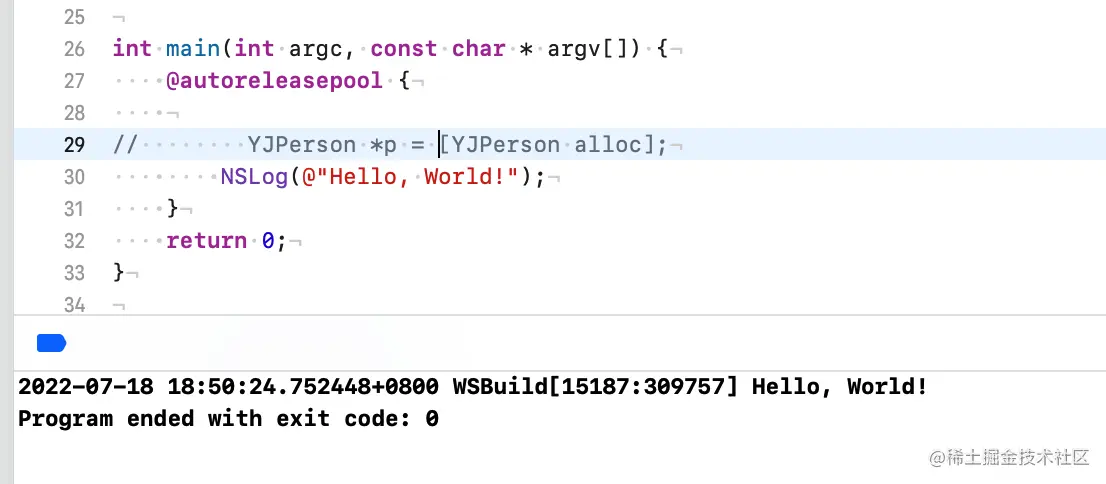

首先把 YJPerson 类和类别 中的 load 方法都注释掉，这时候直接运行项目发现没有走 methodizeClass 方法。啥也没做就跑到 main 里面了


把初始化 YJPerson 的代码松开：


哎呦进来了，由此发现在懒加载的类在进行第一次消息发送时，会对类进行加载。

  • 懒加载类的加载流程为：
    • lookUpImpOrForward
    • realizeClassMaybeSwiftMaybeRelock
    • realizeClassWithoutSwift
    • methodizeClass
avatar
文章
阅读
粉丝
