1. 粘贴攻略

2. 造火箭攻略

3. 拧螺丝攻略

3.1 Java中的ClassLoader

3.1.1 ClassLoader的类型

Java中的类加载器主要有两种类型，即系统类加载器和自定义类加载器。其中系统类加载器包括3种，分别是Bootstrap ClassLoader、Extensions ClassLoader和Application ClassLoader。

1．Bootstrap ClassLoader（引导类加载器）

C/C++代码实现的加载器，用于加载指定的JDK的核心类库，比如java.lang.、java.uti.等这些系统类。它用来加载以下目录中的类库：

  • $JAVA_HOME/jre/lib目录。
  • -Xbootclasspath参数指定的目录。

Java 虚拟机的启动就是通过Bootstrap ClassLoader 创建一个初始类来完成的。由于Bootstrap ClassLoader是使用C/C++语言实现的，所以该加载器不能被Java代码访问到。需要注意的是，Bootstrap ClassLoader并不继承java.lang.ClassLoader。

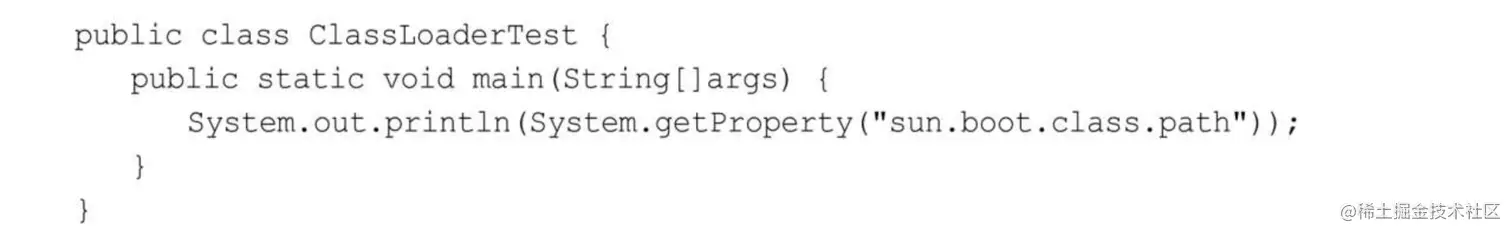

我们可以通过如下代码来得出Bootstrap ClassLoader所加载的目录：

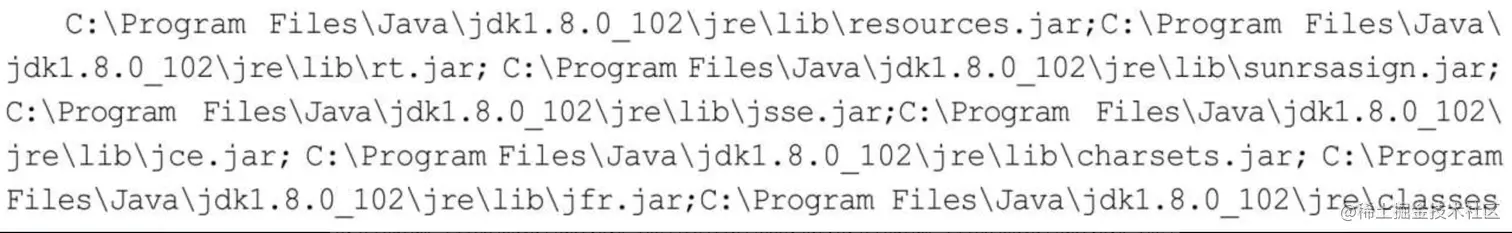

打印结果为：


可以发现几乎都是$JAVA_HOME/jre/lib 目录中的jar 包，包括rt.jar、resources.jar 和charsets.jar等。

2．Extensions ClassLoader（拓展类加载器）

Java中的实现类为ExtClassLoader，因此可以简称为ExtClassLoader，它用于加载Java的拓展类，提供除了系统类之外的额外功能。ExtClassLoader用来加载以下目录中的类库：

  • 加载$JAVA_HOME/jre/lib/ext目录。
  • 系统属性java.ext.dir所指定的目录。

通过以下代码可以得到Extensions ClassLoader加载目录：


打印结果为：


3．Application ClassLoader（应用程序类加载器）

Java中的实现类为AppClassLoader，因此可以简称为AppClassLoader，同时它又可以称作System ClassLoader（系统类加载器），这是因为AppClassLoader可以通过ClassLoader的getSystemClassLoader方法获取到。它用来加载以下目录中的类库：

  • 当前程序的Classpath目录。
  • 系统属性java.class.path指定的目录。

4．Custom ClassLoader（自定义类加载器）

除了系统提供的类加载器，还可以自定义类加载器，自定义类加载器通过继承java.lang.ClassLoader 类的方式来实现自己的类加载器，Extensions ClassLoader 和App ClassLoader也继承了java.lang.ClassLoader类。

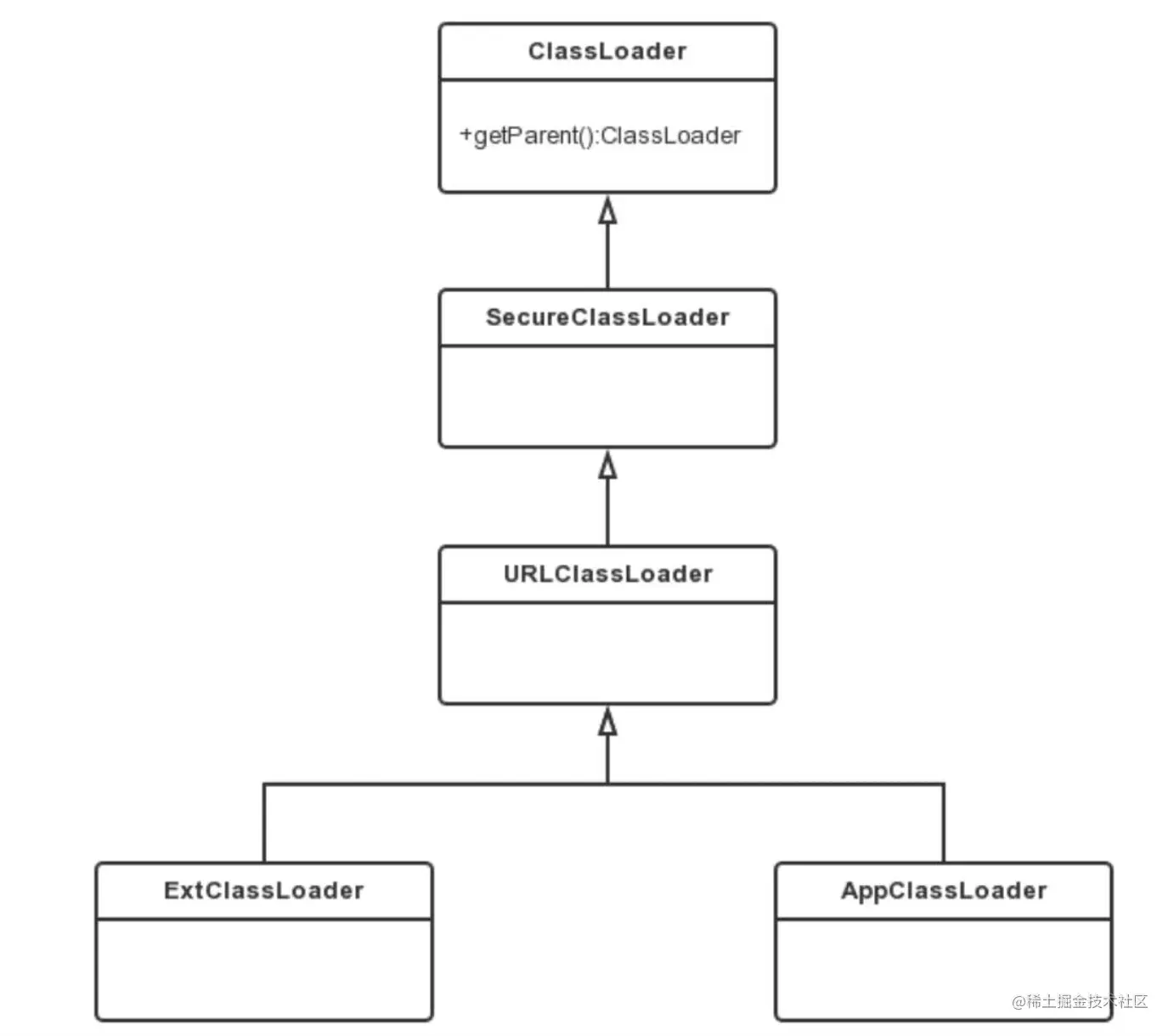

3.1.2 ClassLoader的继承关系


  • ClassLoader是一个抽象类，其中定义了ClassLoader的主要功能。

  • SecureClassLoader 继承了抽象类ClassLoader，但SecureClassLoader 并不是ClassLoader 的实现类，而是拓展了ClassLoader 类加入了权限方面的功能，加强了ClassLoader的安全性。

  • URLClassLoader继承自SecureClassLoader，可以通过URL路径从jar文件和文件夹中加载类和资源。

  • ExtClassLoader和AppClassLoader都继承自URLClassLoader，它们都是Launcher 的内部类，Launcher是Java虚拟机的入口应用，ExtClassLoader 和AppClassLoader都是在Launcher中进行初始化的。

3.1.3 双亲委托模式

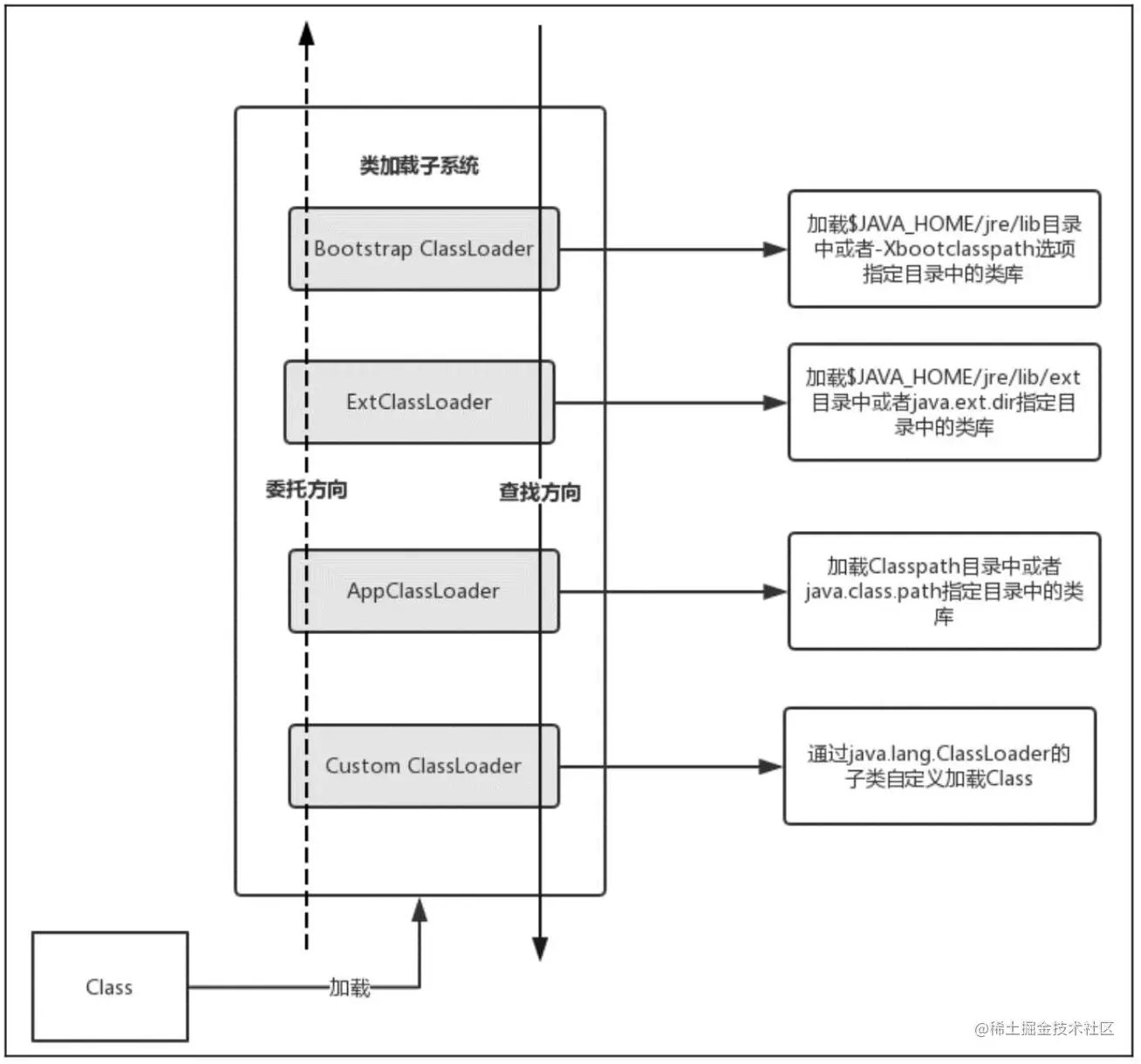

类加载器查找Class 所采用的是双亲委托模式，所谓双亲委托模式就是首先判断该Class是否已经加载，如果没有则先委托给父加载器进行查找，这样依次进行递归，直到委托到最顶层的Bootstrap ClassLoader，如果BootstrapClassLoader找到了该Class，就会直接返回，如果没找到，则继续依次向下查找，如果还没找到则最后会交由自身去查找。


我们知道类加载子系统用来查找和加载Class文件到Java虚拟机中，假设我们要加载一个位于D盘的Class文件，系统所提供的类加载器不能满足条件，这时就需要我们自定义类加载器继承自java.lang.ClassLoader，并复写它的findClass方法。

加载D盘的Class文件步骤如下：

（1）自定义类加载器首先从缓存中查找Class 文件是否已经加载，如果已经加载就返回该Class，如果没加载则委托给父加载器也就是AppClassLoader。

（2）按照上图中虚线的方向递归步骤1。

（3）一直委托到BootstrapClassLoader，如果BootstrapClassLoader查找缓存也没有加载Class文件，则在$JAVA_HOME/jre/lib目录中或者--Xbootclasspath参数指定的目录中进行查找，如果找到就加载并返回该Class，如果没有找到则交给子加载器ExtClassLoader。

（4）ExtClassLoader在$JAVA_HOME/jre/lib/ext目录中或者系统属性java.ext.dir所指定的目录中进行查找，如果找到就加载并返回，找不到则交给AppClassLoader。

（5）AppClassLoade在Classpath目录中或者系统属性java.class.path指定的目录中进行查找，如果找到就加载并返回，找不到交给我们自定义的类加载器，如果还找不到则抛出异常。

总的来说就是Class文件加载到类加载子系统后，先沿着上图中虚线的方向自下而上进行委托，再沿着实线的方向自上而下进行查找和加载，整个过程就是先上后下。结合ClassLoader 的继承关系，可以得出ClassLoader 的父子关系并不是使用继承来实现的，而是使用组合来实现代码复用的。

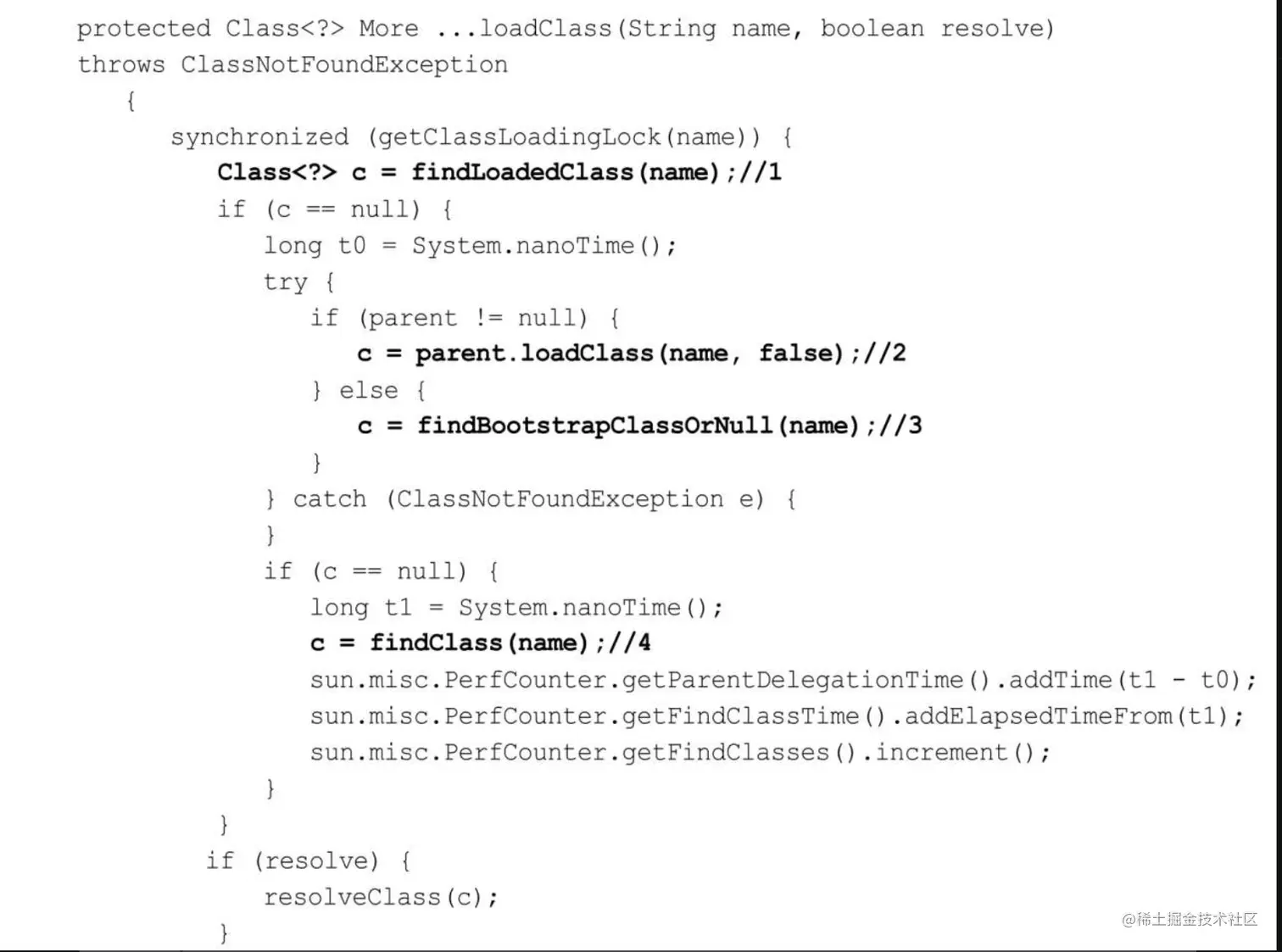

类加载的步骤在JDK8的源码中也得到了体现，下面来查看抽象类ClassLoader的loadClass方法：


在注释1处用来检查传入的类是否已经加载，如果已经加载则后面的代码不会执行，最后会返回该加载类。

没有加载会接着向下执行，在注释2处，如果父类加载器不为null，就调用父类加载器的loadClass方法。

如果父类加载器为null就调用注释3处的findBootstrapClassOrNull方法，这个方法内部调用了Native方法findBootstrapClass，findBootstrapClass方法中最终会用BootstrapClassloader来检查该类是否已经加载。

如果没有加载就说明向上委托流程中没有加载该类，则调用注释4处的findClass方法继续向下进行查找流程。

采取双亲委托模式主要有如下两点好处：

  • 避免重复加载。
    • 如果已经加载过一次Class，就不需要再次加载，而是直接读取已经加载的Class。
  • 更加安全。
    • 如果不使用双亲委托模式，就可以自定义一个String 类来替代系统的String类，这显然会造成安全隐患，采用双亲委托模式会使得系统的String类在Java虚拟机启动时就被加载，也就无法自定义String类来替代系统的String类，除非我们修改类加载器搜索类的默认算法。还有一点，只有两个类名一致并且被同一个类加载器加载的类，Java虚拟机才会认为它们是同一个类，想要骗过Java虚拟机显然不会那么容易。

3.1.4 自定义ClassLoader

系统提供的类加载器只能够加载指定目录下的jar包和Class文件，如果想要加载网络上的或者磁盘某一文件中的jar包和Class文件则需要自定义ClassLoader。

实现自定义ClassLoader需要如下两个步骤：

（1）定义一个自定义ClassLoade并继承抽象类ClassLoader。

（2）复写findClass方法，并在findClass方法中调用defineClass方法。

3.2 Android中的ClassLoader

3.2.1 ClassLoader的类型

Android中的ClassLoader类型和Java中的ClassLoader类型类似，也分为两种类型，分别是系统类加载器和自定义加载器。其中系统类加载器主要包括3种，分别是BootClassLoader、PathClassLoader和DexClassLoader。

1．BootClassLoader

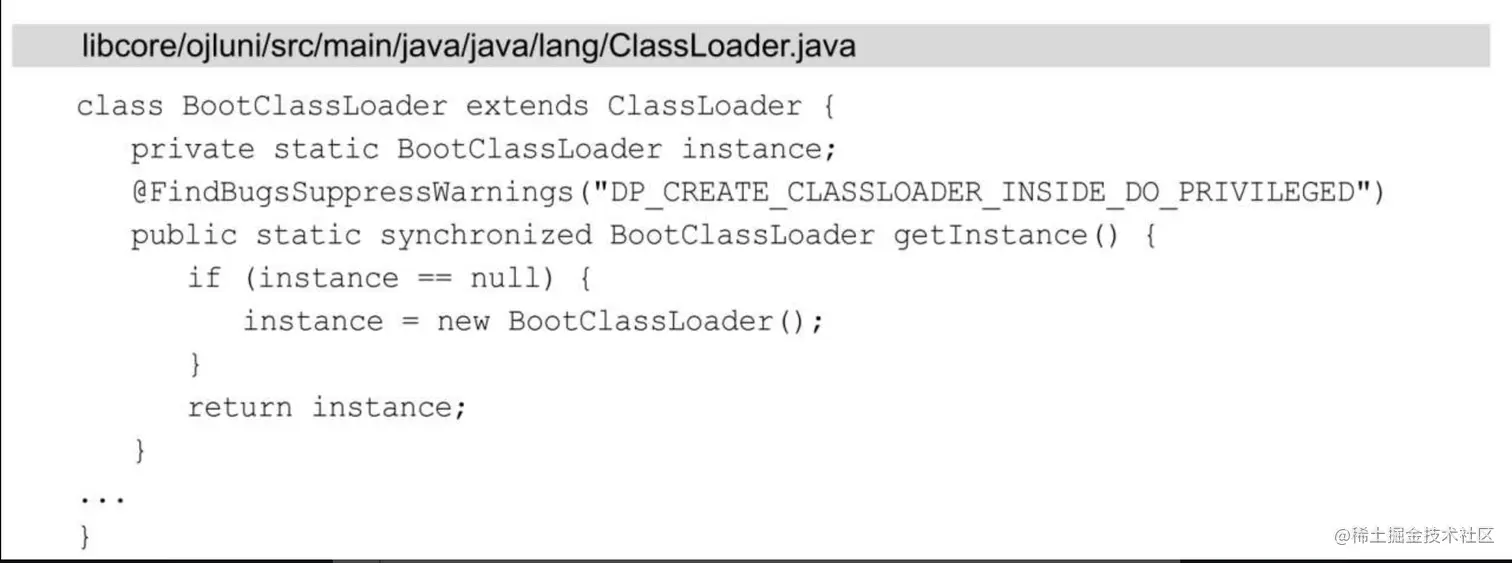

Android系统启动时会使用BootClassLoader来预加载常用类，与SDK中的BootstrapClassLoader 不同，它并不是由C/C++代码实现的，而是由Java 实现的，BootClassLoader的代码如下所示：


BootClassLoader是ClassLoader的内部类，并继承自ClassLoader。BootClassLoader是一个单例类，需要注意的是BootClassLoader的访问修饰符是默认的，只有在同一个包中才可以访问，因此我们在应用程序中是无法直接调用的。

2．DexClassLoader

DexClassLoader可以加载dex文件以及包含dex的压缩文件（apk和jar文件），不管加载哪种文件，最终都要加载dex文件，查看DexClassLoader的代码，如下所示：

public class DexClassLoader extends BaseDexClassLoader {
    /**
     * Creates a {@code DexClassLoader} that finds interpreted and native
     * code.  Interpreted classes are found in a set of DEX files contained
     * in Jar or APK files.
     *
     * <p>The path lists are separated using the character specified by the
     * {@code path.separator} system property, which defaults to {@code :}.
     *
     * @param dexPath the list of jar/apk files containing classes and
     *     resources, delimited by {@code File.pathSeparator}, which
     *     defaults to {@code ":"} on Android
     * @param optimizedDirectory this parameter is deprecated and has no effect since API level 26.
     * @param librarySearchPath the list of directories containing native
     *     libraries, delimited by {@code File.pathSeparator}; may be
     *     {@code null}
     * @param parent the parent class loader
     */
    public DexClassLoader(String dexPath, String optimizedDirectory,
                          String librarySearchPath, ClassLoader parent) {
        super(dexPath, null, librarySearchPath, parent);
    }
}

DexClassLoader的构造方法有如下4个参数：

  • dexPath：dex相关文件路径集合，多个路径用文件分隔符分隔，默认文件分隔符为“：”。

  • optimizedDirectory：解压的dex文件存储路径，这个路径必须是一个内部存储路径，在一般情况下，使用当前应用程序的私有路径：/data/data/＜Package Name＞/...。

  • librarySearchPath：包含C/C++库的路径集合，多个路径用文件分隔符分隔，可以为null。

  • parent：父加载器。

DexClassLoader 继承自BaseDexClassLoader，方法都在BaseDexClassLoader中实现。

3．PathClassLoader

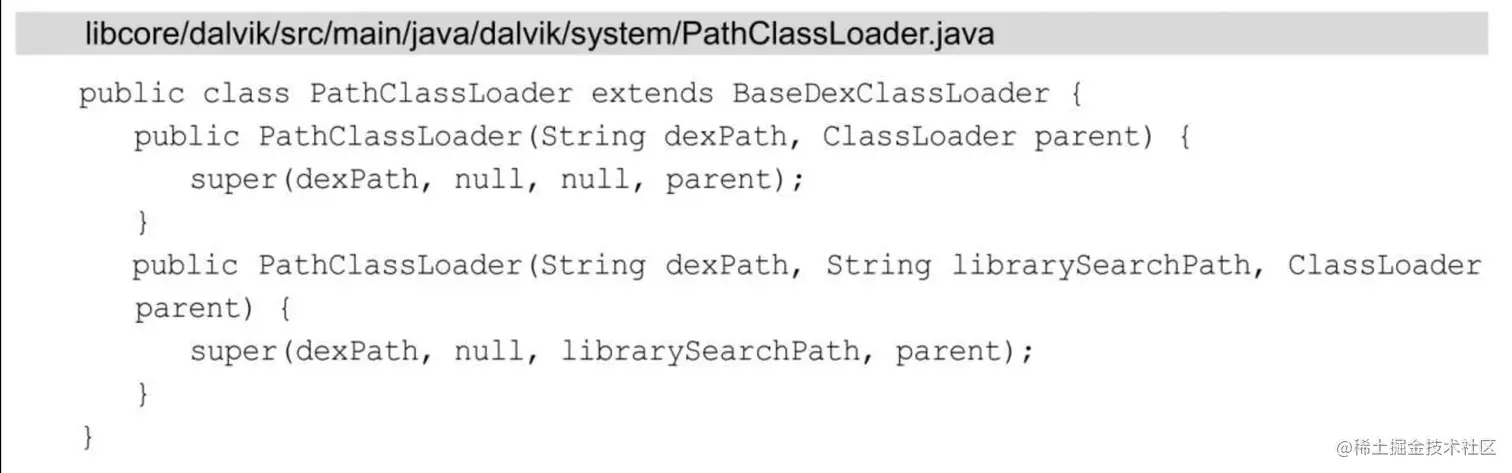

Android系统使用PathClassLoader来加载系统类和应用程序的类，下面来查看它的代码：


PathClassLoader继承自BaseDexClassLoader，也都在BaseDexClassLoader中实现。

在PathClassLoader的构造方法中没有参数optimizedDirectory，这是因为PathClassLoader已经默认了参数optimizedDirectory的值为/data/dalvik-cache，很显然PathClassLoader无法定义解压的dex文件存储路径，因此PathClassLoader通常用来加载已经安装的apk的dex文件（安装的apk的dex文件会存储在/data/dalvik-cache中）。

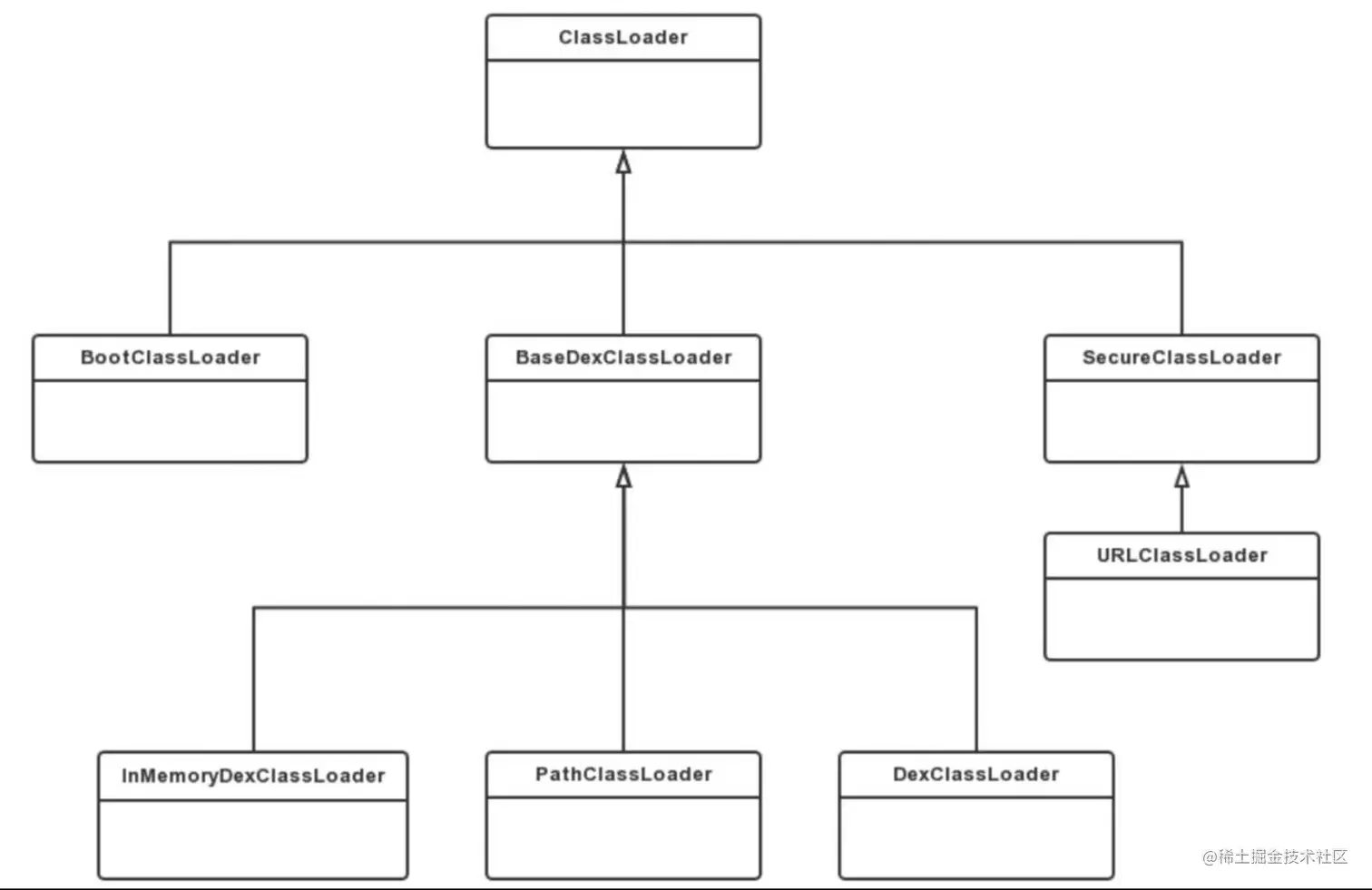

3.2.2 ClassLoader的继承关系


  • ClassLoader 是一个抽象类，其中定义了ClassLoader 的主要功能。BootClassLoader是它的内部类。

  • SecureClassLoader类和JDK 8中的SecureClassLoader类的代码是一样的，它继承了抽象类ClassLoader。SecureClassLoader 并不是ClassLoader 的实现类，而是拓展了ClassLoader类加入了权限方面的功能，加强了ClassLoader的安全性。

  • URLClassLoader类和JDK 8中的URLClassLoader类的代码是一样的，它继承自SecureClassLoader，用来通过URL路径从jar文件和文件夹中加载类和资源。

  • InMemoryDexClassLoader是Android 8.0新增的类加载器，继承自BaseDexClassLoader，用于加载内存中的dex文件。

  • BaseDexClassLoader 继承自ClassLoader，是抽象类ClassLoader 的具体实现类，PathClassLoader、DexClassLoader和InMemoryDexClassLoader都继承自它。

3.3.3 ClassLoader的加载过程

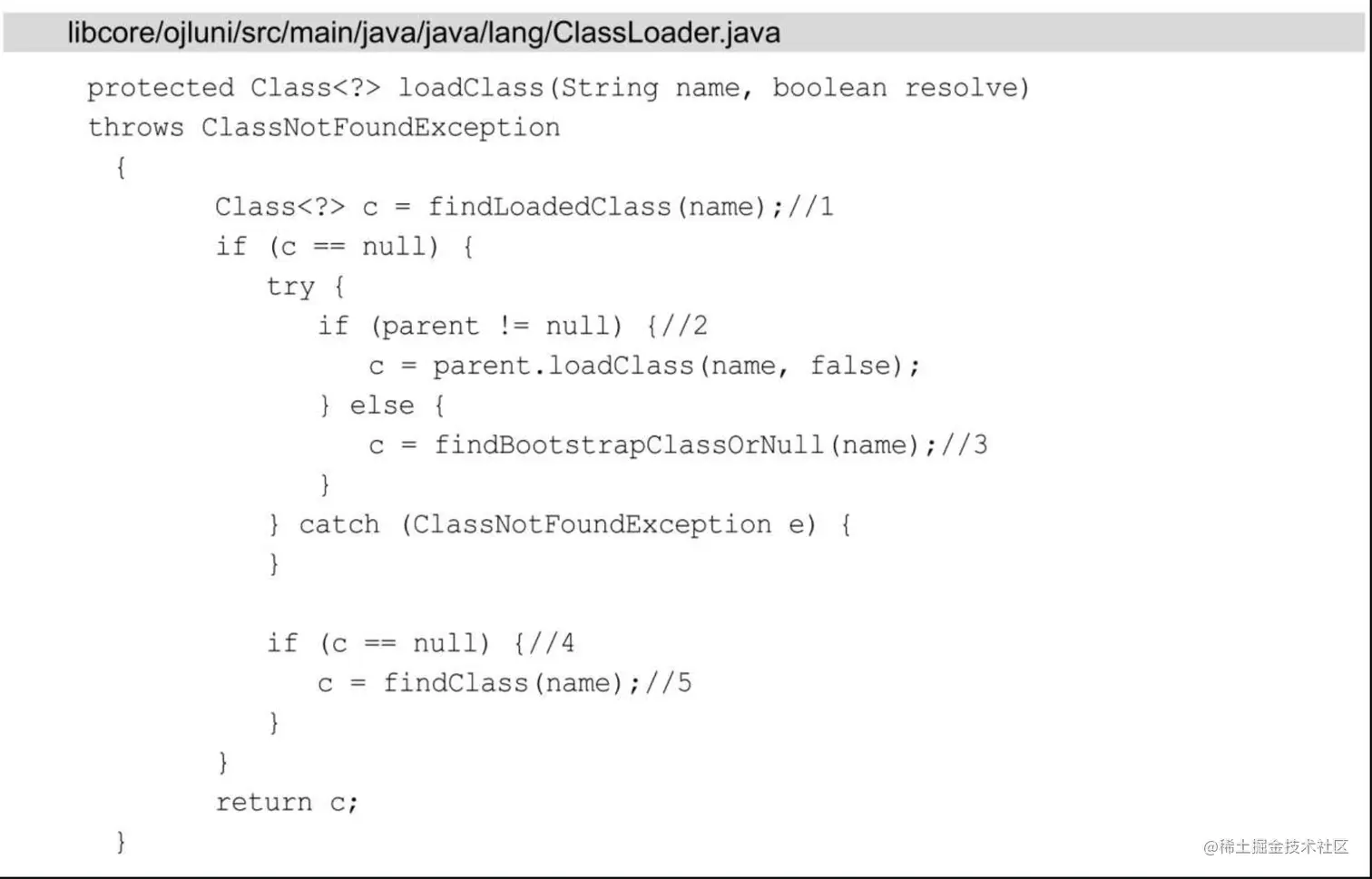

Android的ClassLoader同样遵循了双亲委托模式，ClassLoader的加载方法为loadClass方法，这个方法被定义在抽象类ClassLoader中，如下所示：


在注释1处用来检查传入的类是否已经加载，如果已经加载就返回该类，

如果没有加载就在注释2处判断父加载器是否存在，存在就调用父加载器的loadClass方法，

如果不存在就调用注释3处的findBootstrapClassOrNull方法，这个方法会直接返回null。

如果注释4处的代码成立，说明向上委托流程没有检查出类已经被加载，就会执行注释5处的findClass方法来进行查找流程，

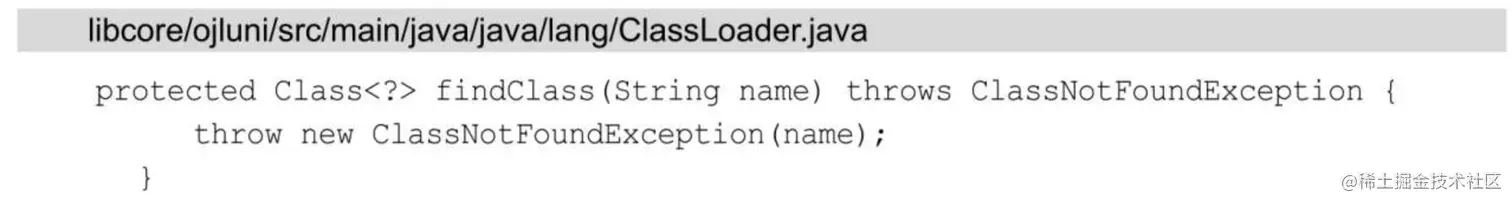

findClass方法如下所示：


在findClass 方法中直接抛出了异常，这说明findClass 方法需要子类来实现，BaseDexClassLoader的代码如下所示：

/**
 * @hide
 */
public BaseDexClassLoader(String dexPath, File optimizedDirectory,
                          String librarySearchPath, ClassLoader parent, boolean isTrusted) {
    super(parent);
    // 构造方法中创建了DexPathList
    this.pathList = new DexPathList(this, dexPath, librarySearchPath, null, isTrusted);

    if (reporter != null) {
        reportClassLoaderChain();
    }
}


@Override
protected Class<?> findClass(String name) throws ClassNotFoundException {
    List<Throwable> suppressedExceptions = new ArrayList<Throwable>();
    // 通过DexPathList查找
    Class c = pathList.findClass(name, suppressedExceptions);
    if (c == null) {
        ClassNotFoundException cnfe = new ClassNotFoundException(
                "Didn't find class "" + name + "" on path: " + pathList);
        for (Throwable t : suppressedExceptions) {
            cnfe.addSuppressed(t);
        }
        throw cnfe;
    }
    return c;
}

查看DexPathList的findClass:

/**
 * 在此实例指向的 dex 文件之一中查找命名类。这将在最早列出的路径元素中找到一个。
 * 如果类已找到但尚未定义，则此方法将在构造此实例的定义上下文中定义它。
 *
 * @param name of class to find
 * @param suppressed exceptions encountered whilst finding the class
 * @return the named class or {@code null} if the class is not
 * found in any of the dex files
 */
public Class<?> findClass(String name, List<Throwable> suppressed) {
    // 遍历数组
    for (Element element : dexElements) {
        // 调用Element的findClass()
        Class<?> clazz = element.findClass(name, definingContext, suppressed);
        if (clazz != null) {
            return clazz;
        }
    }

    if (dexElementsSuppressedExceptions != null) {
        suppressed.addAll(Arrays.asList(dexElementsSuppressedExceptions));
    }
    return null;
}

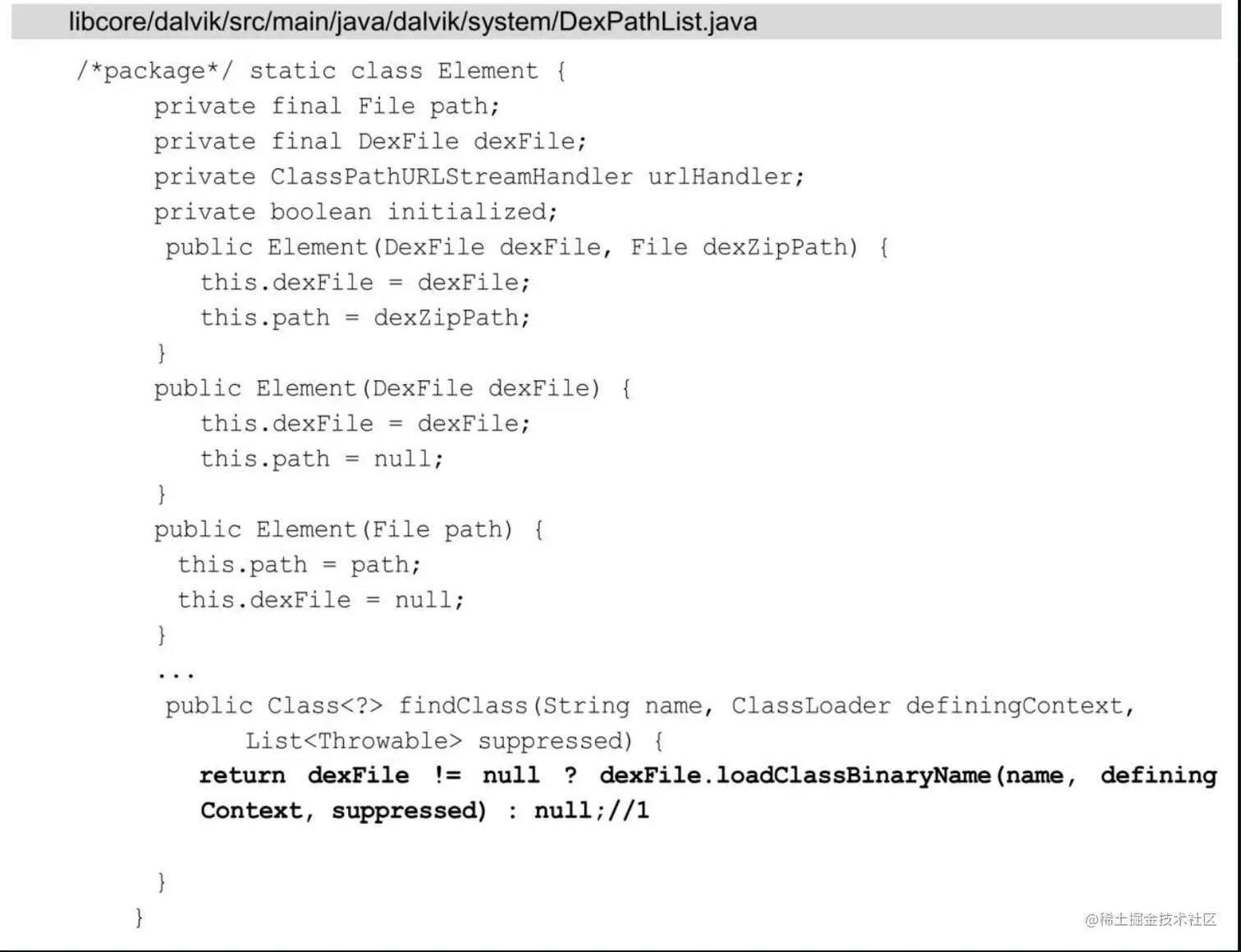

Element是DexPathList的静态内部类：

image.png 从Element的构造方法可以看出，其内部封装了DexFile，它用于加载dex。在注释1处如果DexFile不为null就调用DexFile的loadClassBinaryName方法：

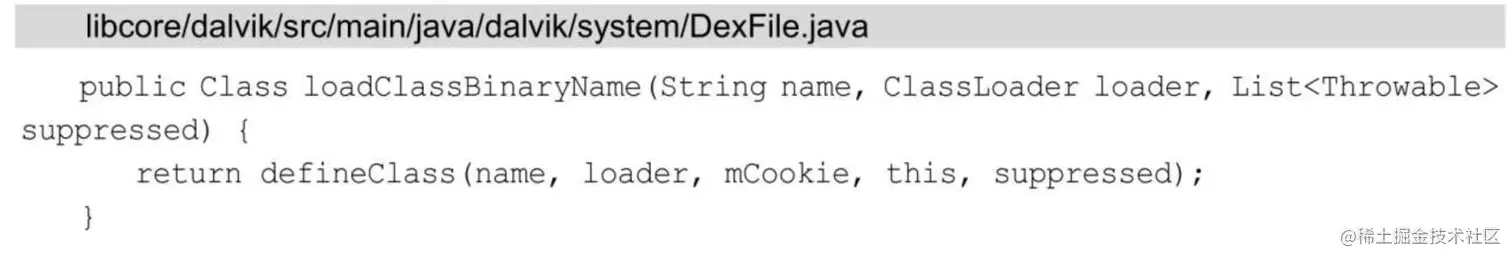

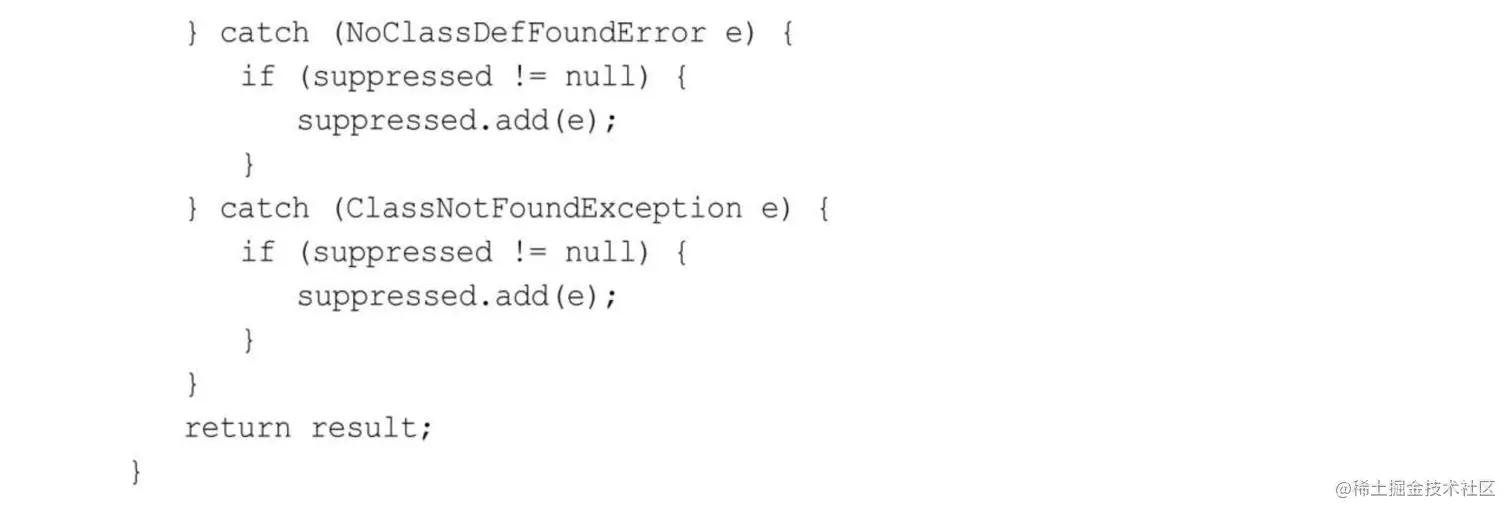

image.png 在loadClassBinaryName方法中调用了defineClass方法：



在注释1处调用了defineClassNative方法来加载dex相关文件，这个方法是Native方法。

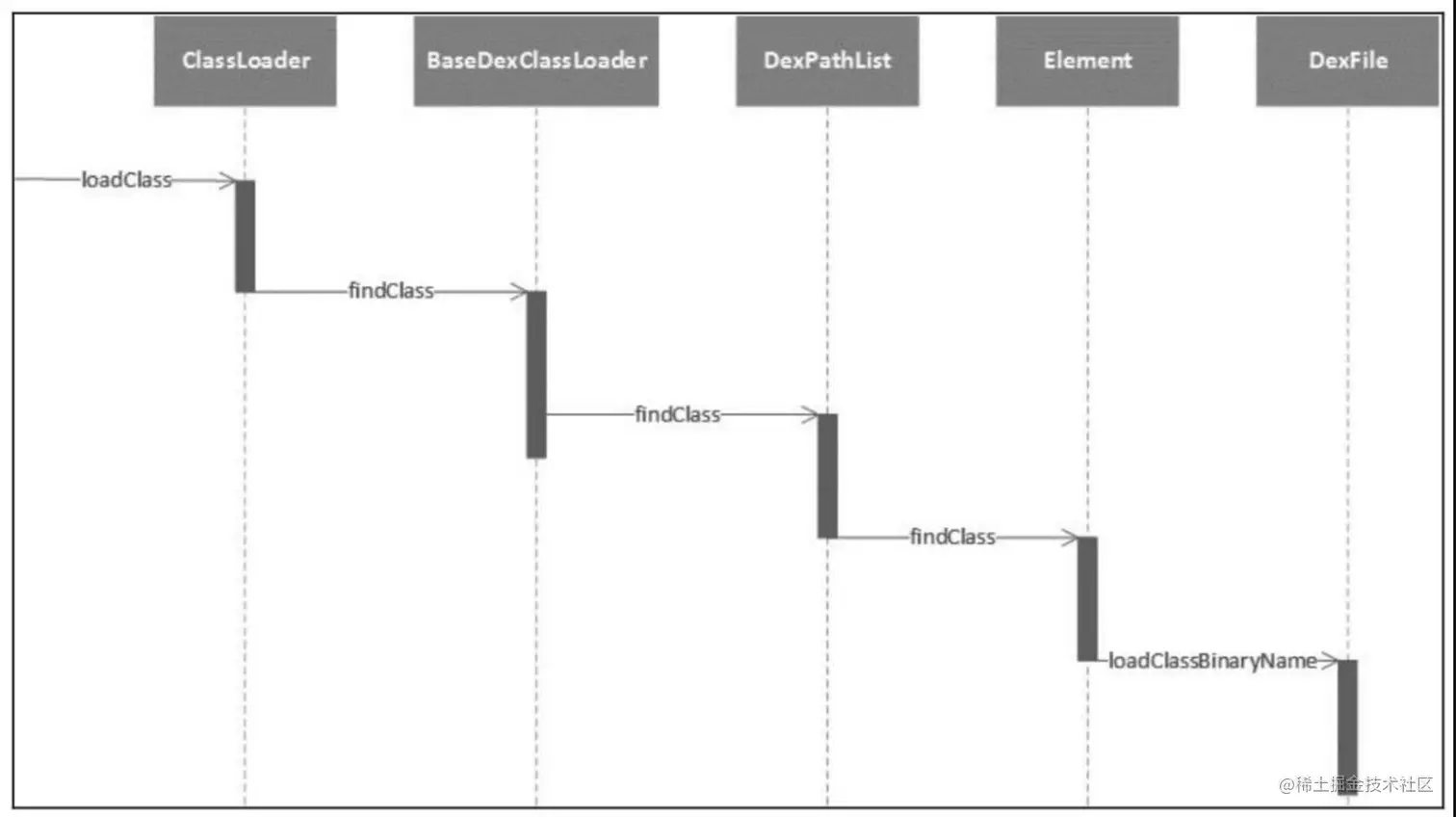

ClassLoader的加载过程就是遵循着双亲委托模式，如果委托流程没有检查到此前加载过传入的类，就调用ClassLoader的findClass方法，Java层最终会调用DexFile的defineClassNative方法来执行查找流程，如图所示。


3.2.4 BootClassLoader的创建

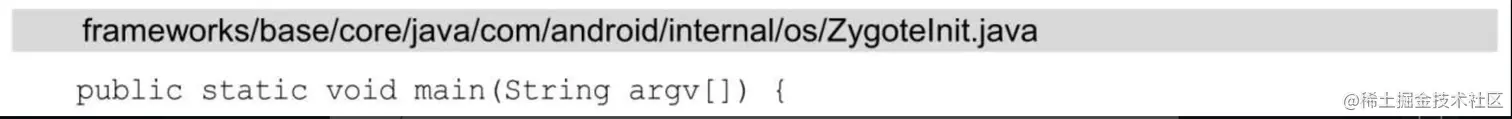

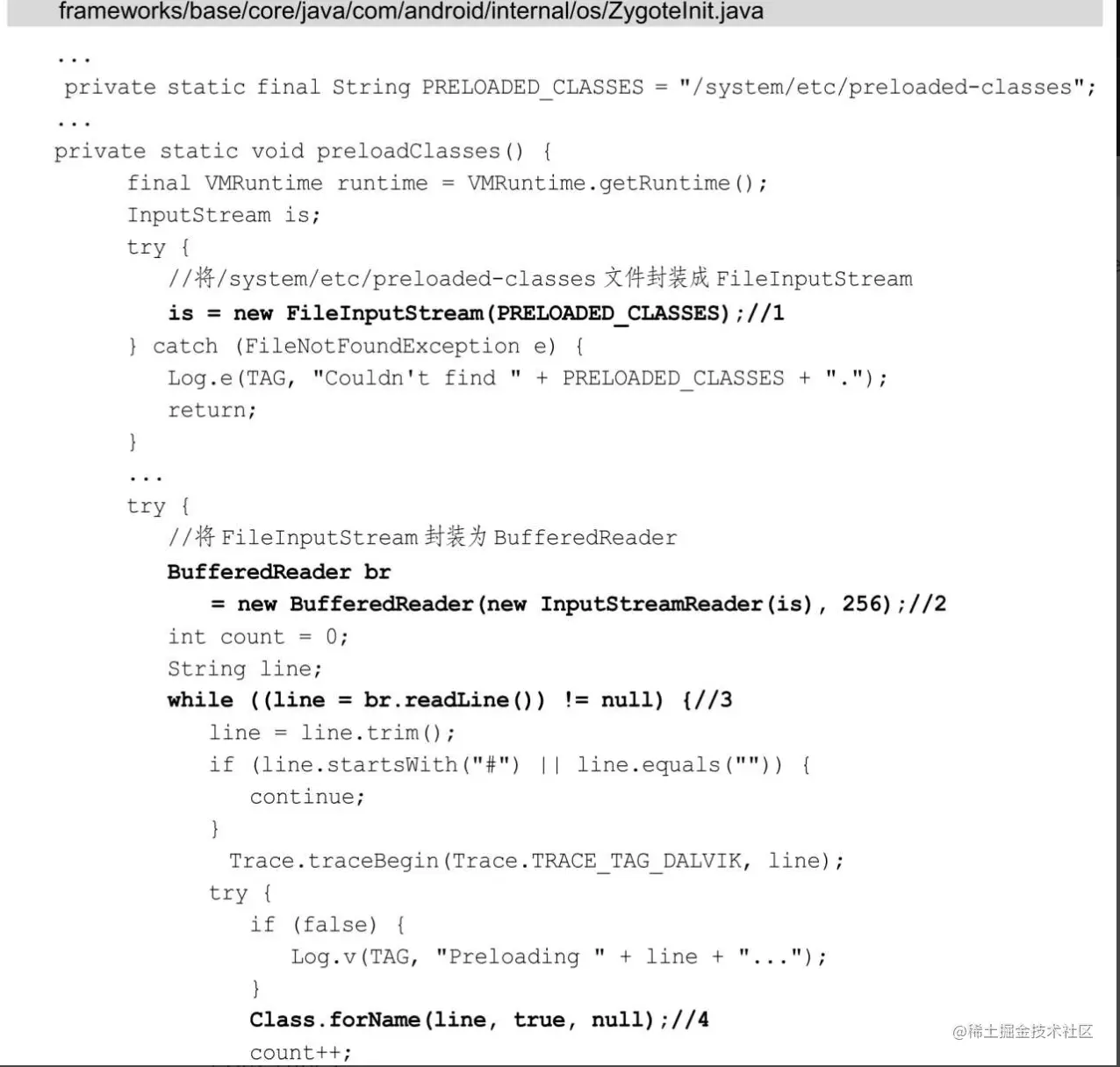

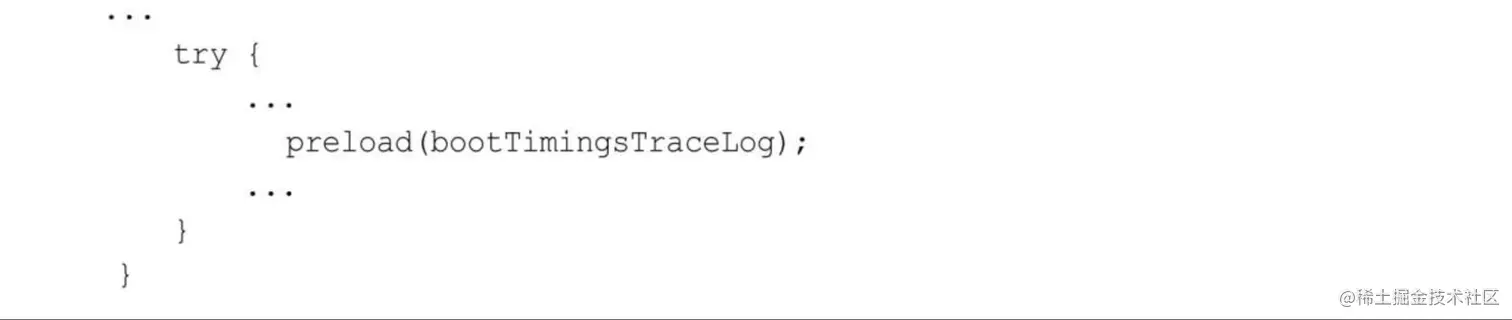

main方法是ZygoteInit的入口方法，其中调用了ZygoteInit的preload方法，在preload方法中又调用了ZygoteInit的preloadClasses方法，如下所示：

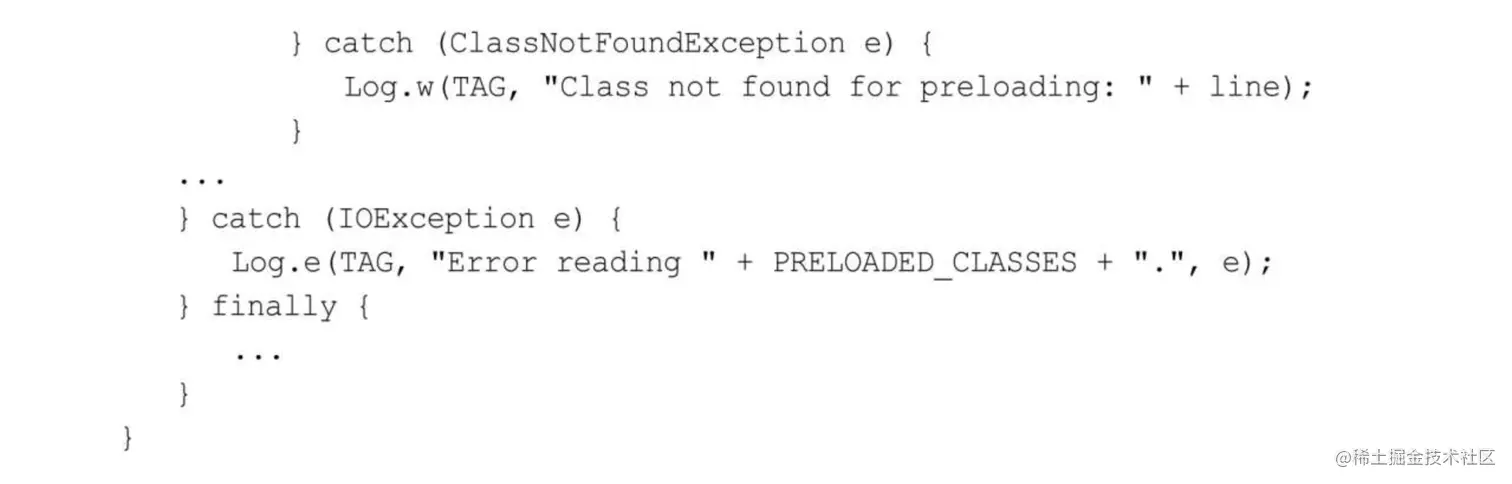

preloadClasses方法用于Zygote进程初始化时预加载常用类。

在注释1处PRELOADED_CLASSES的值为将/system/etc/preloaded-classes文件封装成FileInputStream。

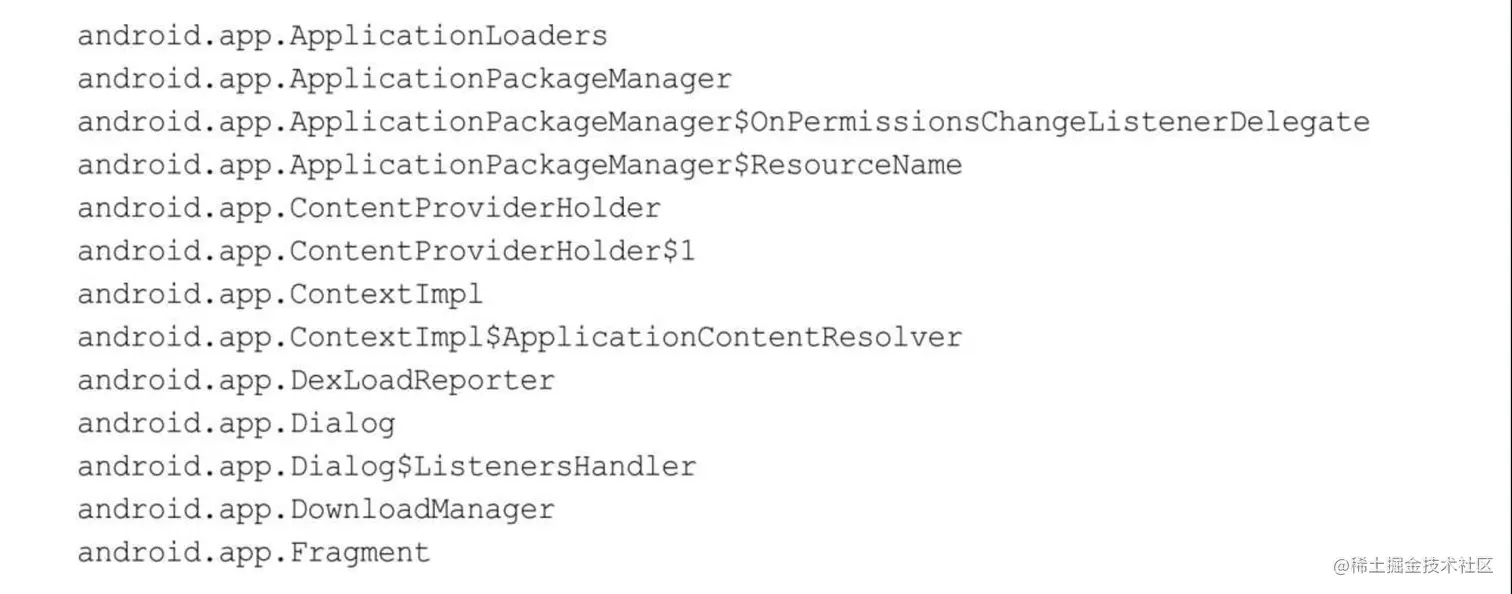

preloaded-classes 文件中存有预加载类的目录，这个文件在系统源码中的路径为frameworks/base/preloaded-classes，这里列举一些preloaded-classes文件中的预加载类名称，如下所示：


可以看到preloaded-classes文件中的预加载类的名称有很多都是我们非常熟知的。预加载属于拿空间换时间的策略，Zygote环境配置得越健全越通用，应用程序进程需要单独做的事情也就越少，预加载除了预加载类，还有预加载资源和预加载共享库。

回到preloadClasses方法的注释2处，将FileInputStream封装为BufferedReader，

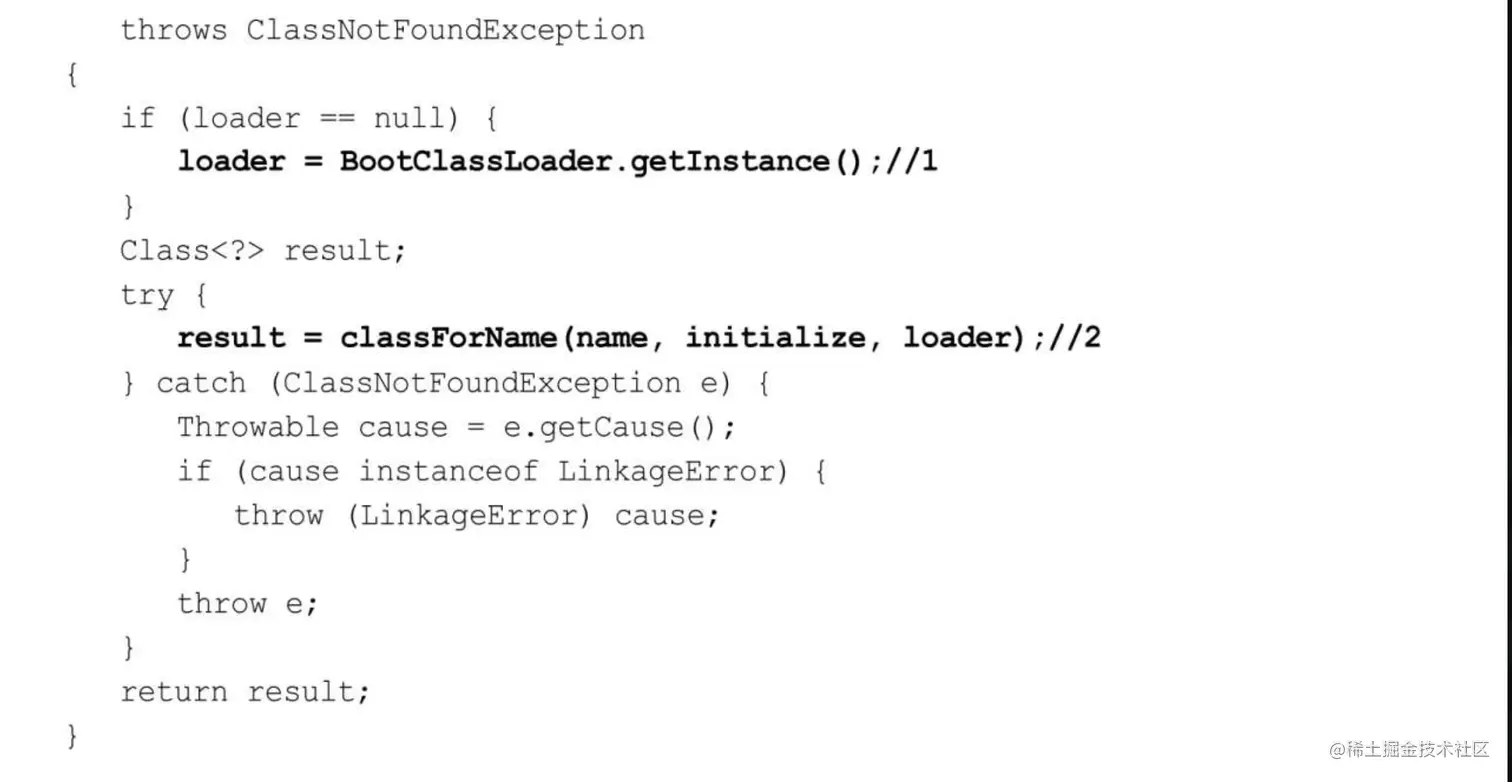

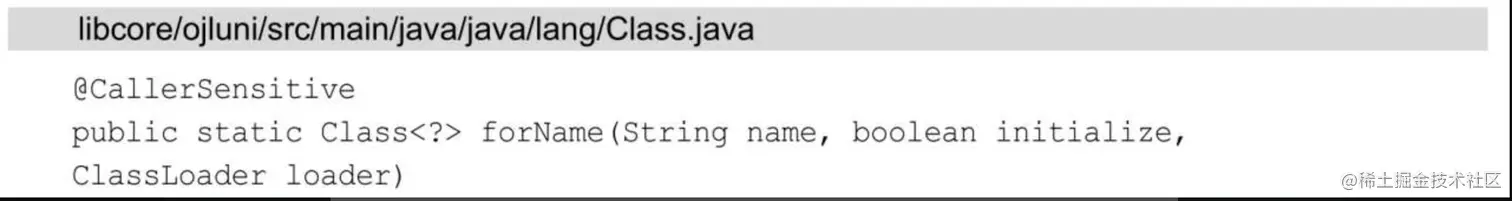

并在注释3处遍历BufferedReader，读出所有预加载类的名称，每读出一个预加载类的名称就调用注释4处的代码加载该类，Class的forName方法如下所示：

image.png image.png

在注释1处创建了BootClassLoader，并将BootClassLoader实例传入到了注释2处的classForName方法中，

classForName方法是Native方法，它的实现由C/C++代码来完成，如下所示：


3.2.5 PathClassLoader的创建

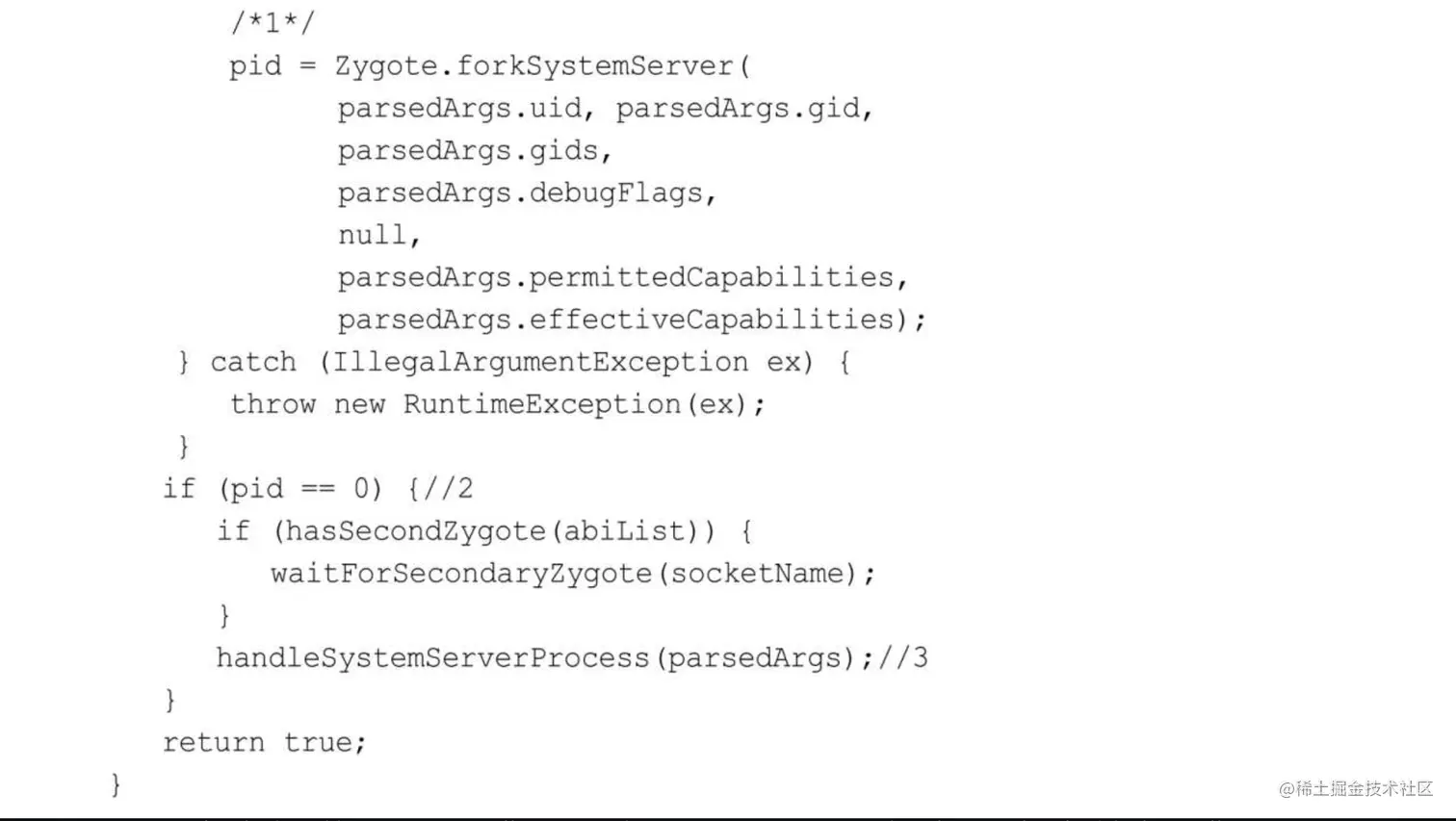

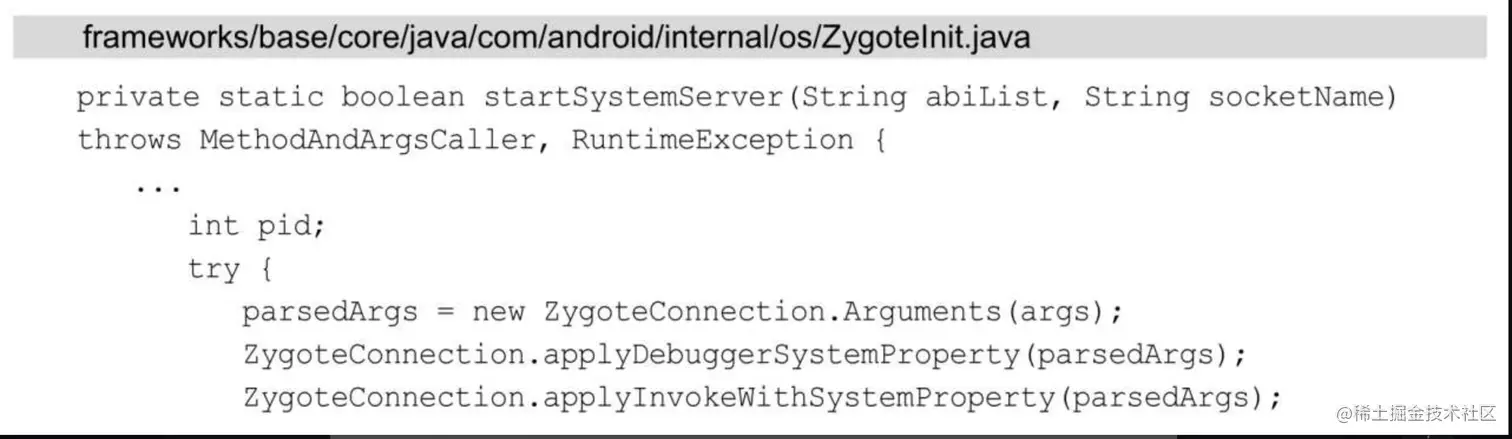

PathClassLoader 的创建也得从Zygote 进程开始说起，Zygote 进程启动SystemServer进程时会调用ZygoteInit的startSystemServer方法，如下所示：

image.png image.png

在注释1处，Zygote进程通过forkSystemServer方法fork自身创建子进程（SystemServer进程）。

在注释2处如果forkSystemServer方法返回的pid等于0，说明当前代码是在新创建的SystemServer进程中执行的，

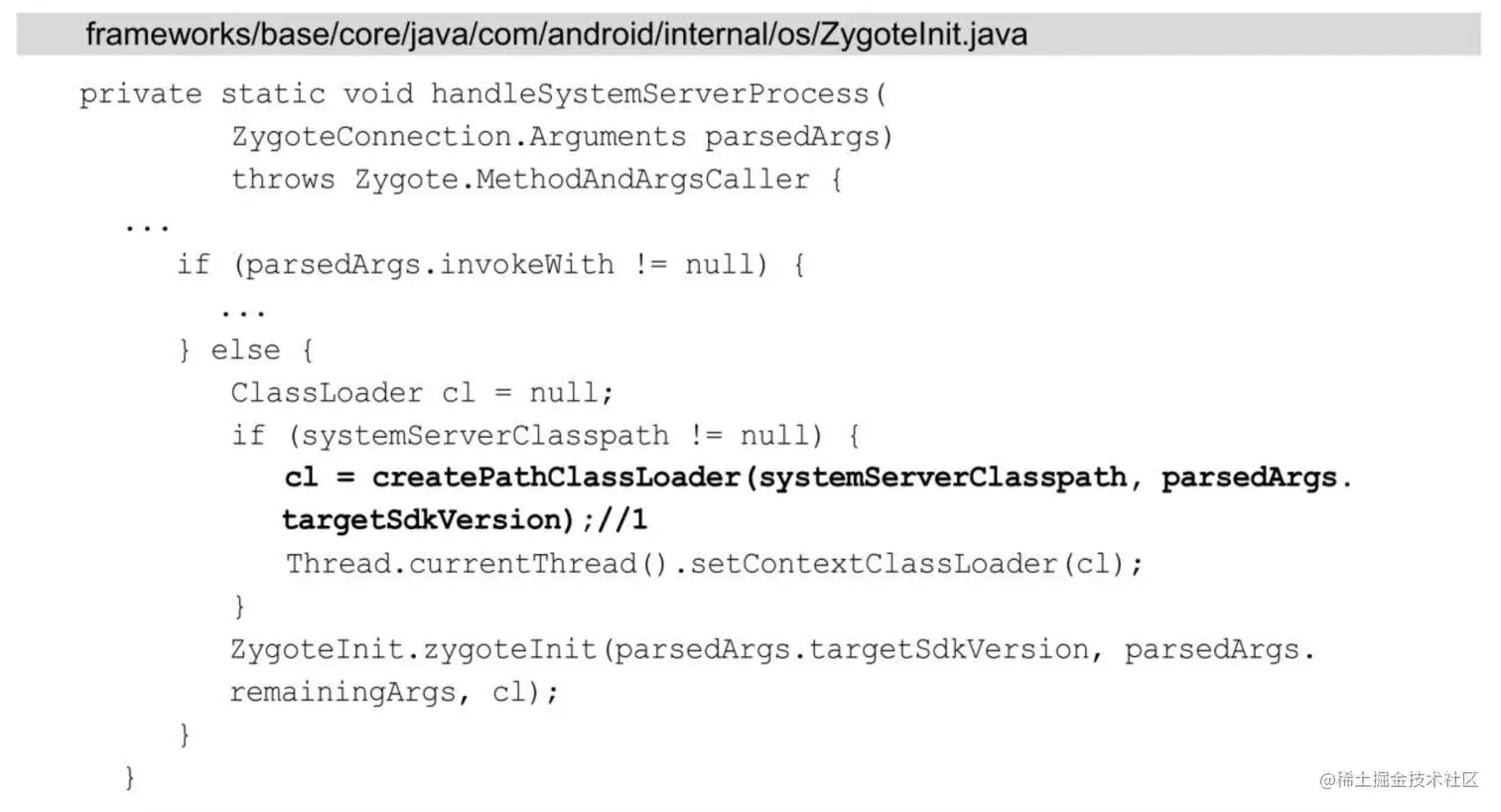

接着就会执行注释3处的handleSystemServerProcess方法：

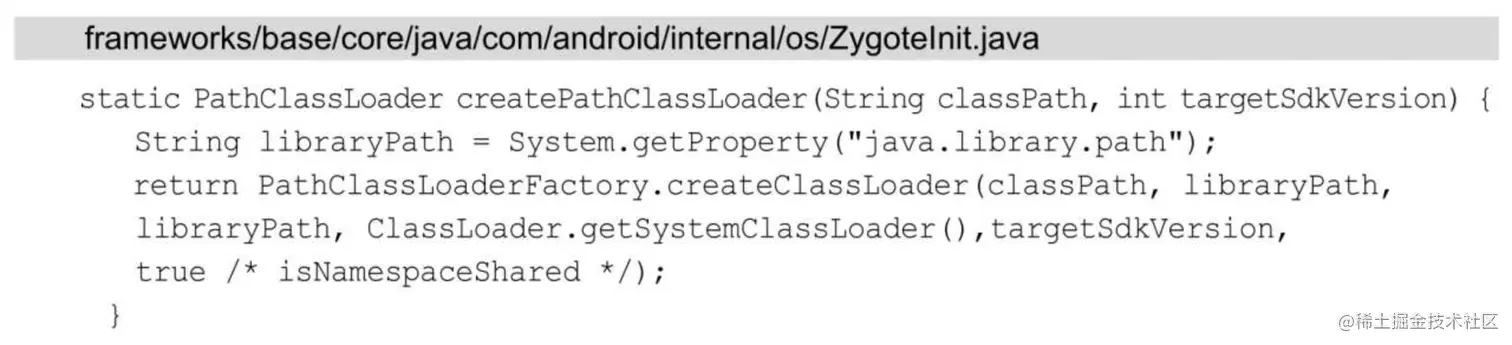

在注释1处调用了createPathClassLoader方法，如下所示：

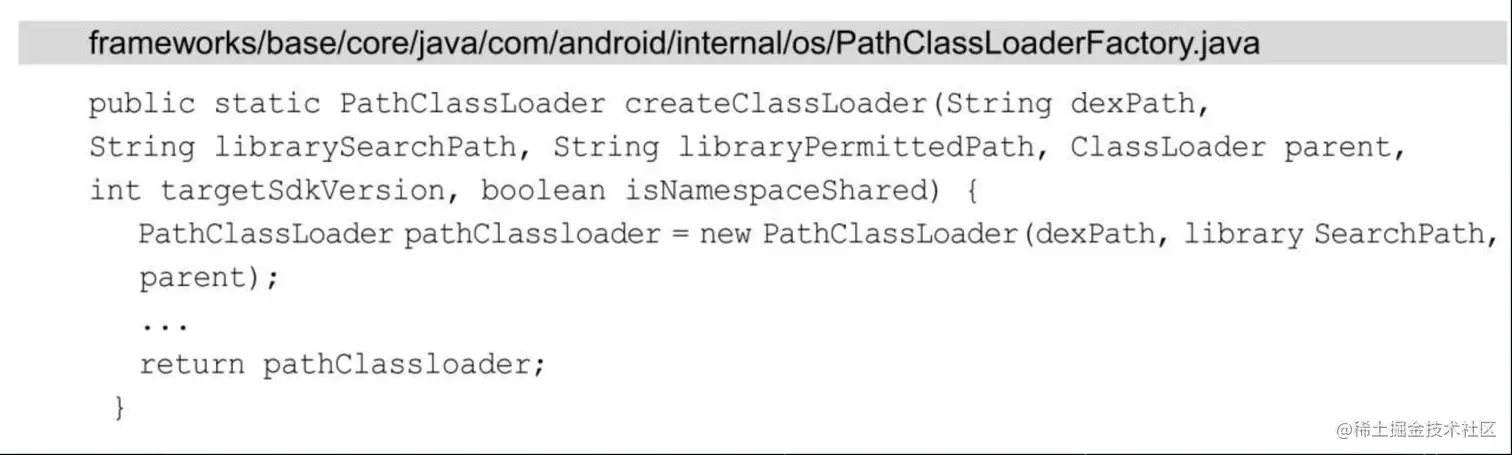

在createPathClassLoader 方法中又调用了PathClassLoaderFactory的createClassLoader方法，看来PathClassLoader是用工厂来进行创建的：


在PathClassLoaderFactory的createClassLoader方法中会创建PathClassLoader。讲到这里可以得出结论，PathClassLoader是在SystemServer进程中采用工厂模式创建的。
