手撸SVG(入门篇）

HPP
435 阅读5分钟

因业务需要，研究了下svg的写法，光看语法，看的有点蒙，几个数字就胡乱猜测才费老劲搞出来。最后静下心来，才发现其实很简单，只不过一开始没仔细琢磨，走了不少弯路，关键那些点网上还找不到解答.特记录下，给和我一样走弯路或者新入门svg的同学答疑!

参考文章

先附上感觉比较有用的参考文档：
SVG入门—如何手写SVG
mdn web docs - SVG
SVG 教程 - 菜鸟教程

关于起点和坐标轴

搞清楚起点和坐标轴方向是最最基础的地方，这个没搞清楚，后续所有的绘制都会糊里糊涂！（才不会说自己一开始没搞清楚，一顿乱猜数据的事情 ༎ຶД༎ຶ )

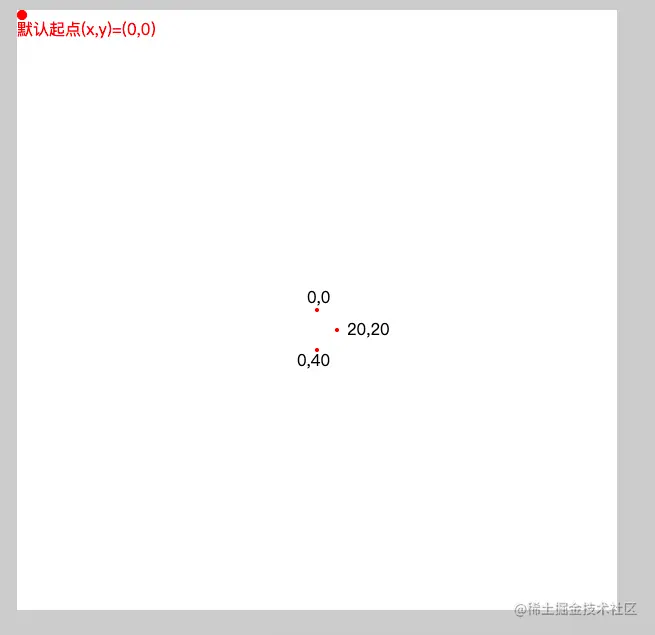

起点的坐标(x,y)是(0,0)这个肯定没问题，需要注意的是，svg中因为起点是在画布的左上角第一个像素那，所以向右x>0,向下y>0！ y的方向和普通的几何图形是不一样的


（如图，白色区域为svg的画布区域，左上角第一个像素是起点。我们自定义一个起点x="300" y="300"，便于描述xy的方向

简单入门

其实搞清楚坐标轴方向后，再结合语法其实就很清晰的知道该怎么画基础点线面了

画直线 line

这个是一条横向长200，粗2的红色直线（颜色不设置的话，默认是黑色）

x1和y1是起点的坐标，x2和y2是终点的坐标，两点练成一条直线

要画斜线的话，修改起点和终点的x或者y不相等就行

<line x1="0" y1="0" x2="200" y2="0" class="coor-line" />

.coor-line {
  stroke: red;
  stroke-width: 2;
}

这个写法和上面的写法是一样的效果

<line x1="0" y1="0" x2="200" y2="0" stroke="red" stroke-width="2"/>


画折线（如箭头）+ 文字 polyline text

折线其实就是多个点之间的直线相连，只需要找准几个转折点的坐标，就可以了，polyline中的points属性，就是由多个xy组，组合而且，有几个转折点，就有几个组。这里的箭头就是由三个点组成

image.png image.png

<text x="30" y="25">20,20</text>
<polyline points="0,0 20,20 0,40" style="fill: none; stroke: red; stroke-width: 3" />

文字其实也很简单，就是找准起点就行，唯一注意的就是文字本身就有宽度和高度，想要对准位置，需要在预计的点位上进行微小偏差。

fill表示填充，如果有颜色，在点能组成面的时候，就会自动变成一个三角形

<polyline points="0,0 20,20 0,40 0,0" style="fill: red; stroke: red; stroke-width: 3" />

不过画线和画面毕竟不一样，画线其实画的是面的border(大概就是这个意思，实际s不是），所以会和上图一样，像素点未闭合（并且仔细看代码，画成这个面用了四个点，如果只用三个点的话，会少一个小个像素点的边）

画路径 path

路径其实效果和折线差不多，但是他可以不用一笔画完，可以设置多个起点的线段。
path中的属性都写在d中。总共有十个属性，每个属性区分大小写，大写是绝对定位，与前一个点位无关，小写为相对定位，起点(0,0)默认等于前一个定位

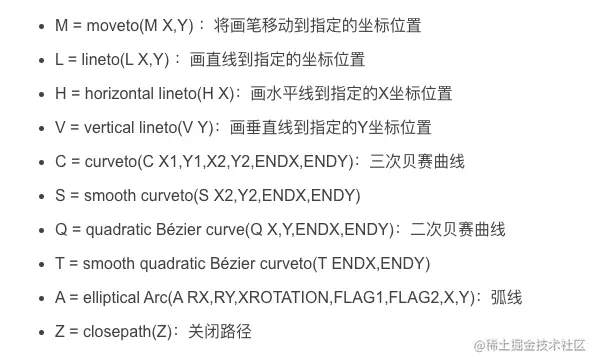

具体属性如下（来源网上） 网图
简单举个例子：

  • 绝对定位下： （所有的起点都是(0,0)点位)
<path d="M 0,0 l 0,40 M 0,0 l0 -40 M0,0 l20,20  M0,0 l-20,20 M0,0 l -20,-20 M0,0 l 20,-20 Z" style="stroke: red; stroke-width: 2" />
  • 相对定位下：(起点为前一个点位的结尾)
<path d="m0,0 l 0,40 m 0,0 l0 -40 m0,0 l20,20  m0,0 l-20,20 m0,0 l -20,-20 m0,0 l 20,-20 Z" style="stroke: red; stroke-width: 2" />
  • Z 关闭路径后，下一个路径的起点就又是最开始的起点了。
  • 其他的属性可参照文档自行摸索

画多边形（面） polygon circle rect ellipse

画面有四个元素，多边形、圆形、方形和椭圆形，再了解了坐标点和坐标轴后，其实参照语法定义，还是很简单的 菜鸟教程 - svg多边形语法

<polygon points="0,0 20,20 0,40" style="fill: red; stroke: purple; stroke-width: 0" />

这个三角形就完美了

<g> 生成组合元素

<g>的作用就是一个将元素变成一个组合元素，类似于<div>的作用，使用<g>不仅可以使代码看起来干净整洁，目前我发现的最大作用就是可以整体移动整个组合的元素的位置。

组合中的各个元素的默认(0,0)是<g>所在的起点，将<g>添上transform="translate(x,y)"就可以移动整体，再也不需要将组合里的单个元素进行挨个移动了

如下代码，<g>中每一个元素的默认的起点都是(300,300)

<circle cx="5" cy="5" r="5" fill="red" />
<text x="0" y="25" fill="red">默认起点(x,y)=(0,0)</text>
<g transform="translate(300,300)">
  <text x="-10" y="-7">0,0</text>
  <circle cx="0" cy="0" r="2" fill="red" />
  <text x="30" y="25">20,20</text>
  <circle cx="20" cy="20" r="2" fill="red" />
  <circle cx="0" cy="40" r="2" fill="red" />
  <text x="-20" y="56">0,40</text>
</g>


重复使用元素 <use> 配合 <g> <defs> <symbol>

在svg中有个id值，将组合元素的父元素设置一个id名称后使用<use>就可以直接复制该组合元素

  • <use> + <g> (<g>默认可见)：
<g id="triangle" transform="translate(300,300)">
  <polygon points="0,0 20,20 0,40" style="fill: red; stroke: purple; stroke-width: 0" />
</g>
<use href="#triangle" x="100" y="100"></use>


  • <use> + <defs> (<defs>默认不可见)：
    <defs>标签里的内容默认是不可见的，只能通过use来呈现
<defs>
  <polygon id="triangle" points="0,0 20,20 0,40" style="fill: red; stroke: purple; stroke-width: 0" />
</defs>
<use href="#triangle" x="100" y="100"></use>


  • <use> + <symbol> (<symbol>默认不可见)：

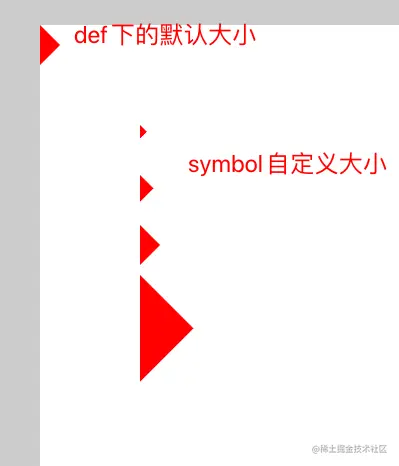

    <symbol>和<defs>差不多，它也是默认不可见的，需要由<use>来呈现，但是使用<symbol>可以对元素的大小进行缩放。

使用viewBox搭配<use>的width和height对内容进行放大处理

<symbol id="triangle2" viewBox="0 0 300 300">
  <polygon points="0,0 20,20 0,40" style="fill: red; stroke: purple; stroke-width: 0" />
</symbol>
<use href="#triangle2" x="100" y="100" width="100" height="100"></use>
<use href="#triangle2" x="100" y="150" width="200" height="200"></use>
<use href="#triangle2" x="100" y="200" width="300" height="300"></use>
<use href="#triangle2" x="100" y="250" width="800" height="800"></use>


viewBox类似于截图放大功能假设整个画布600*600，viewBox="0 0 300 300"代表我从三角形的(0,0)的起点开始截300*300尺寸的图，并将该截图放大到600*600，即放大了两倍。

<use>的width和height就是svg画布的宽高的概念，假设width="100" height="100"，就是将截出来的300*300尺寸的图，放到一个尺寸为100*100的画布上，截的图必须得缩小3倍才能放的下，即三角形相比于默认大小，缩小3倍。其他尺寸同理

viewBox知识点参考文章： 理解SVG图片标签的viewport、viewBox、preserveAspectRatio缩放

后记

因为只是项目中突然要使用到svg，所以暂时理了这些常用的用法，其实svg真要学好，还有很多知识点需要掌握。但是只要掌握了学习方法，了解了基础核心（定位），其他的用到什么就去查找相关语法，还是挺容易的。

共勉！
