VRRP是一种容错协议，它保证当主机的下一跳路由器出现故障时，由另一台路由器来代替出现故障的路由器进行工作，从而保持网络通信的连续性和可靠性。

VRRP工作原理

(1) 虚拟路由器中的路由器根据优先级选举出Master。 Master路由器通过发送免费ARP报文，将自己的虚拟 MAC地址通知给与它连接的设备或者主机，从而承担报文转发任务；

(2) Master路由器周期性发送VRRP报文，以公布其配置信息(优先级等)和工作状况；

(3) 如果Master路由器出现故障，虚拟路由器中的 Backup路由器将根据优先级重新选举新的Master；

(4) 虚拟路由器状态切换时，Master路由器由一台设备切换为另外一台设备，新的Master路由器只是简单地发送一个携带虚拟路由器的MAC地址和虚拟IP地址信息的免费ARP报文，这样就可以更新与它连接的主机或设备中的ARP相关信息。网络中的主机感知不到Master路由器已经切换为另外一台设备。

(5) Backup路由器的优先级高于Master路由器时，由 Backup路由器的工作方式(抢占方式和非抢占方式)决定是否重新选举Master。

vrrp实验

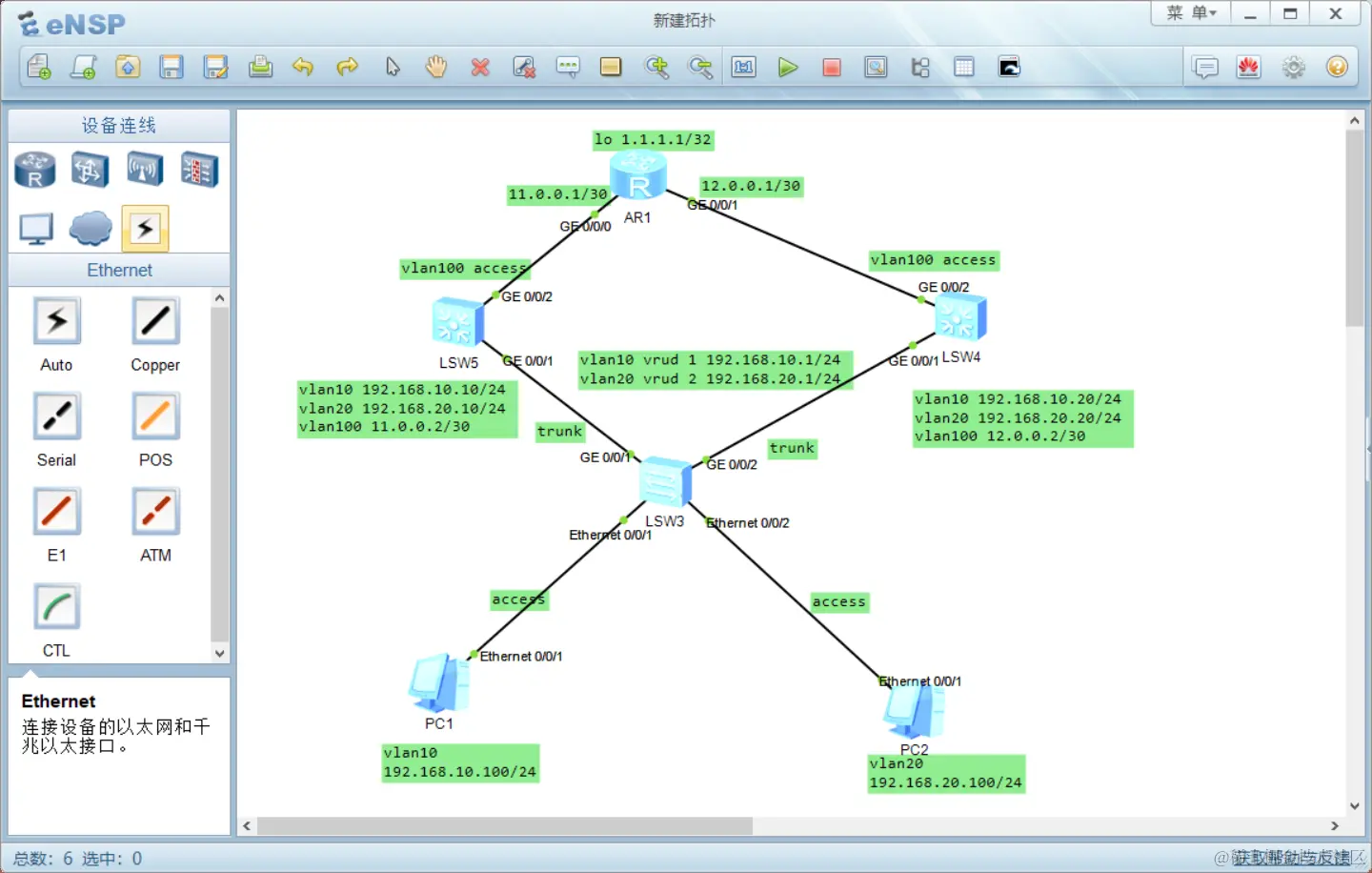

实验拓扑图

配置LSW3

vlan batch 10 20
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all
int g0/0/2
port link-type trunk
port trunk allow-pass vlan all
int e0/0/1
port link-type access
port default vlan 10
int e0/0/2
port link-type access
port default vlan 20

LSW5

vlan batch 10 20 100
int g0/0/2
port link-type access
port default vlan 100 #配置g0/0/2为access口 VLAN100
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20 #配置G0/0/1为Trunk口，只允许VLAN10 VLAN20流量过
interface Vlanif10
ip address 192.168.10.10 255.255.255.0 #配置虚拟IP地址
vrrp vrid 1 virtual-ip 192.168.10.254 #创建VRRP备份组并指定虚拟ip
vrrp vrid 1 priority 120 #配置优先级120
vrrp vrid 1 track int g0/0/1
vrrp vrid 1 track int g0/0/2#配置监听端口g0/0/1,0/0/2，当这个地方down 优先级减10
interface Vlanif20
ip address 192.168.20.10 255.255.255.0
vrrp vrid 2 virtual-ip 192.168.20.254 #配置虚拟IP地址
vrrp vrid 2 priority 115#配置优先级115
interface Vlanif100
ip address 11.0.0.2 255.255.255.252#配置互联口IP地址
ip route-static 0.0.0.0 0.0.0.0 11.0.0.1 下一跳
LSW4 ......

AR1

interface GigabitEthernet0/0/0
ip address 11.0.0.1 255.255.255.252
interface GigabitEthernet0/0/1
ip address 12.0.0.1 255.255.255.252
interface LoopBack0
ip address 1.1.1.1 255.255.255.0 #回环地址
ip route-static 192.168.10.0 255.255.255.0 12.0.0.2 preference 70下一跳
ip route-static 192.168.20.0 255.255.255.0 11.0.0.2 preference 70

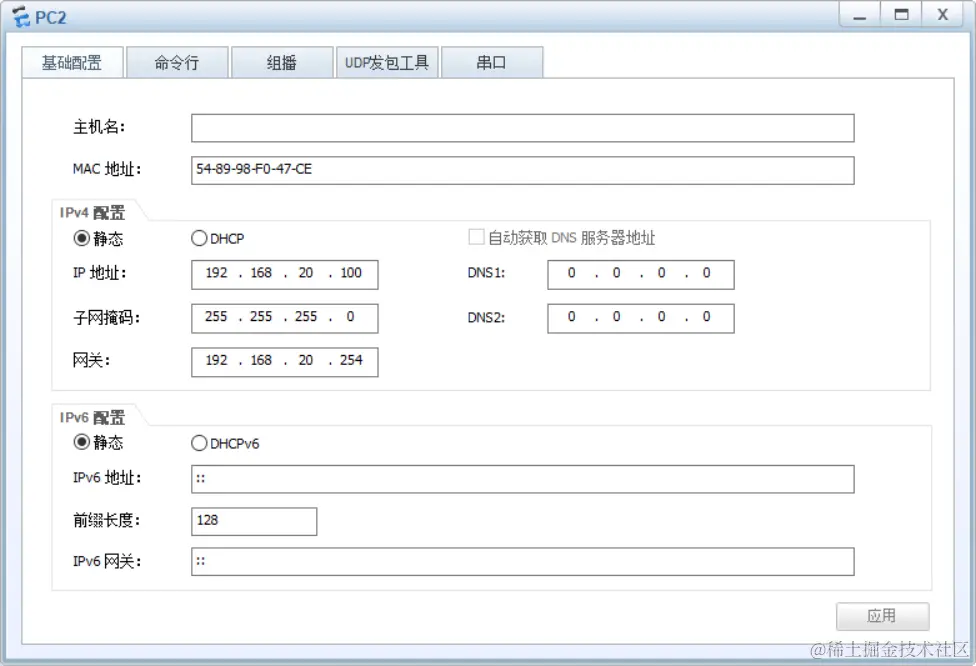

结果
