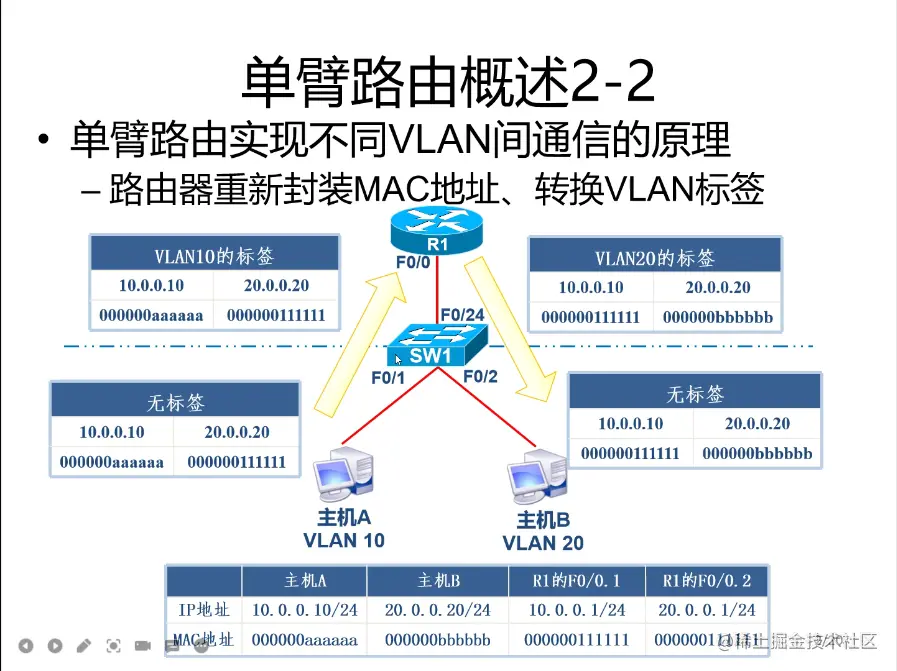

单臂路由



undo t m ###关闭系统提醒

sys###进入系统视图

[Huawei]sys SW1###更改名字

[SW1]vlan batch 10 20 ###建VLAN，创建VLAN10、VLAN20

[SW1]int e0/0/1 ###进入端口e0/0/1

[SW1-Ethernet0/0/1]port link-type access###端口链路类型访问

[SW1-Ethernet0/0/1]port default vlan 10 ###端口默认为VLAN10

[SW1-Ethernet0/0/1]undo sh ###启用接口

[SW1-Ethernet0/0/1]int e0/0/2###进入端口e0/0/2

[SW1-Ethernet0/0/2]port link-type access ###端口链路类型访问

[SW1-Ethernet0/0/2]port default vlan 20 ###端口默认为VLAN20

[SW1-Ethernet0/0/2]undo sh ###启用接口

[SW1-Ethernet0/0/2]int e0/0/3 ###进入端口e0/0/3

[SW1-Ethernet0/0/3]port link-type trunk ###端口链路类型访问

[SW1-Ethernet0/0/3]port trunk allow-pass vlan all ###端口主管允许通过所有

[SW1-Ethernet0/0/3]undo shutdown ###路由器配置

[R1]int g0/0/0.10 ###创建子接口0.10

[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10 ###配置子接口Dot1q终结的单层VLAN ID。

[R1-GigabitEthernet0/0/0.10]ip add 192.168.1.1 24###添加IP地址

[R1-GigabitEthernet0/0/0.10]arp broadcast enable###一定要开启 mac 地址和 ip地址转换

[R1-GigabitEthernet0/0/0.10]undo sh ###启用接口

[R1]int g0/0/0.20 ###创建子接口0.20

[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20### 配置子接口Dot1q终结的单层VLAN ID

[R1-GigabitEthernet0/0/0.20]ip add 192.168.2.1 24###添加IP地址

[R1-GigabitEthernet0/0/0.20]undo sh###启用接口

[R1-GigabitEthernet0/0/0.20]arp broadcast enable ###让设备能够主动发arp请求报文

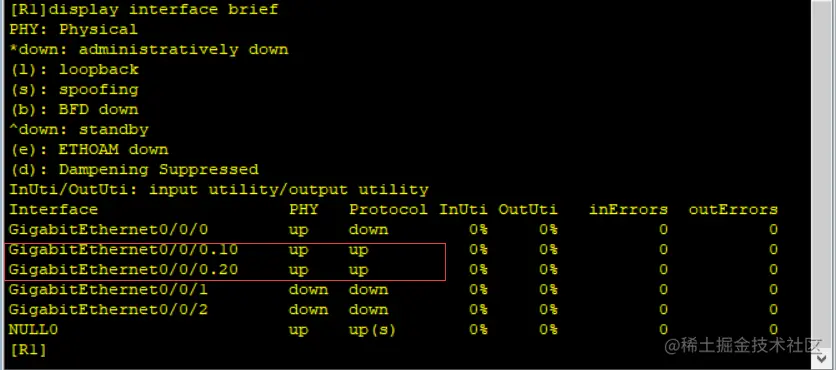

display interface brief###查看端口简要信息

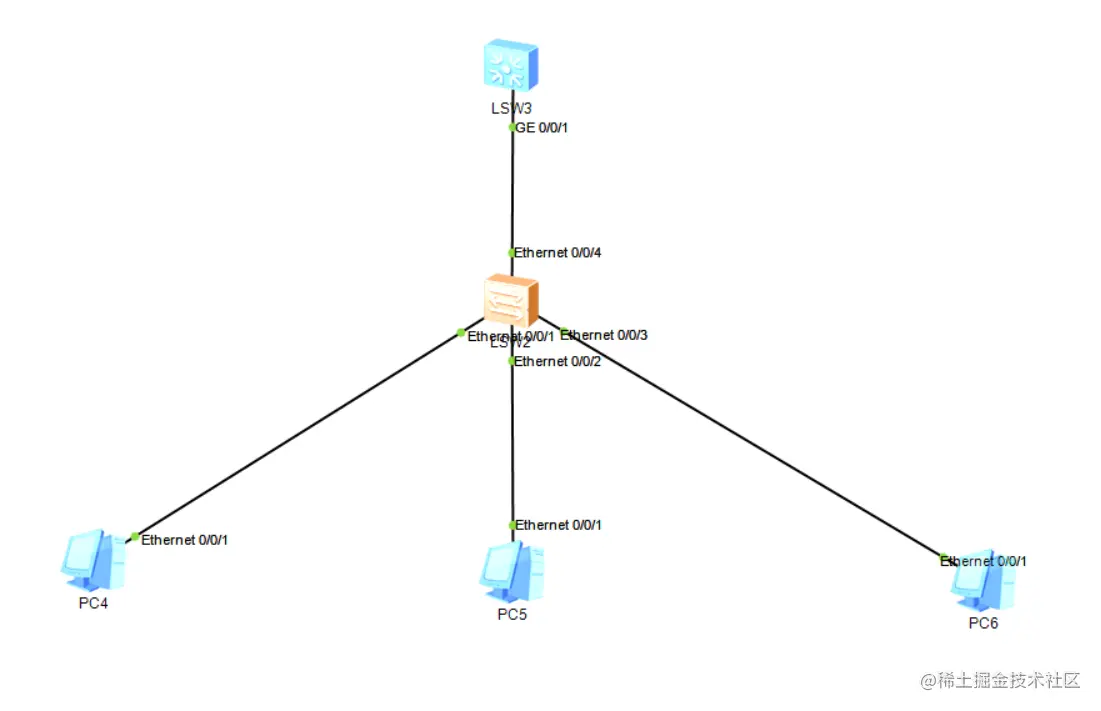

三层交换


[Huawei]vlan b 10 20 30 ###建VLAN，创建VLAN10、VLAN20、VLAN30

[Huawei]int e0/0/1 ###进入端口e0/0/1

[Huawei-Ethernet0/0/1]p l a ###端口链路类型访问

[Huawei-Ethernet0/0/1]p d v 10 ###端口默认为VLAN10

[Huawei-Ethernet0/0/1]int e0/0/2 ###进入端口e0/0/2

[Huawei-Ethernet0/0/2]p l a ###端口链路类型访问

[Huawei-Ethernet0/0/2]p d v 20 ###端口默认为VLAN20

[Huawei-Ethernet0/0/2]undo sh ###启用接口（接口视图下）

[Huawei-Ethernet0/0/2]int e0/0/3 ###进入端口e0/0/3

[Huawei-Ethernet0/0/3]p l a ###端口链路类型访问

[Huawei-Ethernet0/0/3]p d v 30 ###端口默认位VLAN30

[Huawei-Ethernet0/0/3]undo sh ###启用接口

[Huawei-Ethernet0/0/3]int e0/0/4 ###进入端口e0/0/4

[Huawei-Ethernet0/0/4]p l t ###端口链路类型访问

[Huawei-Ethernet0/0/4]p t a v a ###端口主管允许通过所有

[Huawei-Ethernet0/0/4]dis th ###在三层交换机上配置的VLAN接口为虚接口

[SW2]int g0/0/1 ###进入端口g0/0/1

[SW2-GigabitEthernet0/0/1]p l t ###端口链路类型访问

[SW2-GigabitEthernet0/0/1]p t a v a ###端口主管允许通过所有

[SW2]vlan batch 10 20 30 ###建VLAN，创建VLAN10、VLAN20、VLAN30

[Huawei] interface Vlanif 10###给vlan配置地址

[Huawei-Vlanif10]ip address 192.168.1.254 24###配置交换机ip地址

[Huawei-Vlanif10]display ip interface brief ###端口自动激活 interface Vlanif

[Huawei] interface Vlanif 20###给vlan配置地址

[Huawei-Vlanif20]ip address 192.168.2.254 24###配置交换机ip地址

[Huawei-Vlanif20]display ip interface brief ###端口自动激活 interface Vlanif

[Huawei] interface Vlanif 30###给vlan配置地址

[Huawei-Vlanif30]ip address 192.168.3.254 24###配置交换机ip地址

[Huawei-Vlanif30]display ip interface brief ###端口自动激活 interface Vlanif


总结：单臂路由三层交换机都可以实现VLAN之间的通信单臂路山工作原理:路由器重新封装MAC地址，转换 VLANID 三层交换机:一次路由，多次交换一次路由:数据流的第一个数据包由三层引擎来处理，重新封装MAc，再路由转发数据包多次交换:第一个数据包转发后，会在硬件创建一个MSL 条目，MSL包含FIB(转发信息库:包含邻接主机IP和 vlanid)、邻接关系表(包含邻接主机MAC地址)，通过查询FIB和邻接关系表重新封装数据帧，从相应端口转发数据三层交换机具有路由功能可转发数据，ip地址是配置在虚接口上而不是物理接口上，物理接口对接交换机配置 trunk，对接pc机配合access interface Vlanif 30
