【深入Linux内核架构笔记】第一章简介和概述深入Linux内核架构笔记第一章讲述了内核的总体图景，后续章节根据总

1.1 内核的任务

内核：硬件与软件之间的中间层，其作用是将应用程序的请求传递给硬件，并充当底层驱动程序，对系统中的各种设备和组件进行寻址

1.2 实现策略

微内核：内核仅实现最基本的功能，所有其它功能委托给独立进程，包括文件系统、内存管理等
宏内核：所有子系统都打包到一个文件中，内核中的每个函数可以访问内核中所有其它部分
Linux：基于宏内核，但是引入了模块可以动态添加/移除功能

1.3 内核组成部分

1.3.1 进程、进程切换、调度

进程：操作系统下运行的应用程序、服务器及其它程序
- 地址空间：每个进程在CPU的虚拟内存中分配地址空间，各进程的地址空间是完全独立的（即各个进程不会意识到彼此的存在）
- 进程间通信：使用特定的内核机制（注：IPC机制）
进程切换：进程之间的切换过程。撤销进程CPU要保存所有状态，并将进程置于空闲状态；激活进程CPU要将保存的状态原样恢复
- 并发：同一个CPU同一时刻只能运行一个进程。内核按照的时间间隔在不通的进程之间切换，造成同时处理多个任务的假象
- 并行：多CPU系统，真正同时让多个进程执行（不超过CPU数目）
调度：确定哪个进程运行多长时间的过程
- 重要进程得到的CPU时间多一点，次要的进程得到的少一点

1.3.2 UNIX进程

进程树：Linux对进程采用一种层次系统，每个进程依赖于一个父进程（pstree查看）
init进程：第一个进程，负责系统的初始化操作，并显示登录提示符或图形登录界面。所有进程都直接或间接源自该进程
创建进程：fork和exec
- fork：创建子进程，并将父进程内存内容复制到子进程。Linux采用写时复制优化fork操作，fork后父进程和子进程只读访问同一内存页
- exec：将新程序加载到当前进程的内存中并执行
线程：又称为轻量级进程，共享主程序地址空间下的数据和资源。进程可以看做是正在执行的程序，线程是与主程序并行运行的程序函数或例程
命名空间：传统Linux使用许多全局量，如进程ID。Linux 2.6支持命名空间，使得全局资源有不同分组，每个命名空间可以包含特定的PID集合，或提供文件系统的不同视图。命名空间中不同的进程可以看到不同的系统视图
- 注：容器基于命名空间实现。与完全虚拟化方案（如KVM）相比，计算机只需要运行一个内核来管理所有的容器

1.3.3 地址空间与特权级别

虚拟地址空间：每个进程各自都有逻辑地址空间。CPU的字长决定了地址空间的最大范围。32位系统可以管理 $2^{32}$ B的空间；64位系统可以管理 $2^{64}$ B的空间
- 从每个进程的角度来看，地址空间内只能看到自身进程的存在。
- 虚拟地址空间的最大范围与实际物理内存大小无关
虚拟地址空间划分为内核空间和用户空间
- 用户空间：0~TASK_SIZE，用户进程自身虚拟地址范围（IA-32系统TASK_SIZE=3GB，即每个用户进程认为自身有3GB内存）
- 内核空间：TASK_SIZE以上，保留给内核专用，用户进程不能访问

特权级别：CPU硬件提供了几种特权级别，各级别看作环，内环能访问更多功能

Linux内核级别：IA-32体系结构提供了4种特权级别，Linux只使用两种不同的状态：内核态和用户态。用户态禁止访问内核空间，用户进程不能操作或读取内核的数据和代码

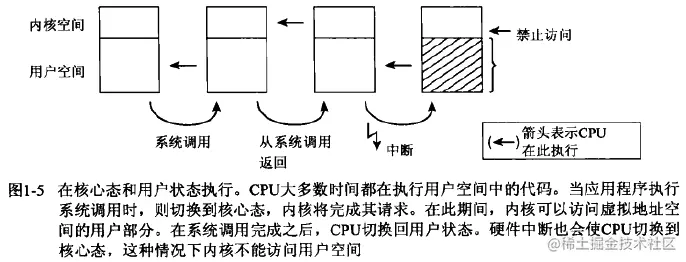

系统调用：普通进程要使用影响整个系统的操作（如操作输入/输出设备），需要用户态到内核态的转换。通过系统调用的手段完成转换。
- 用户进程借助系统调用向内核发出请求
- 内核检查进程是否允许该操作
- 内核代表进程执行所需的操作
- 由内核态返回到用户态
中断：内核还可以由异步硬件中断激活，然后在中断上下文中运行
- 由于中断是随机发生的，当前用户进程与中断的原因无关，因此中断发生情况下，内核无权访问当前用户空间的内容

内核线程：内核中运行的应用程序，无权处理用户空间。例如：用户内存和块设备之间的数据同步、帮助调度器在CPU分配进程等（ps fax可以看到：用方括号括起来的为内核线程）

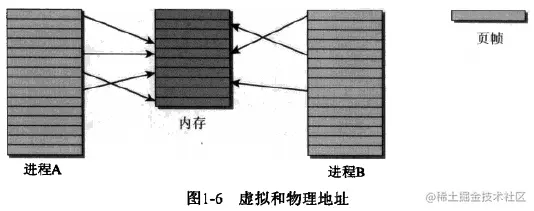

虚拟地址和物理地址：每个进程有自身的虚拟地址空间。大多数情况下，虚拟地址空间比实际可用的物理内存大。内核使用页表的数据结构，将虚拟地址空间映射到物理地址空间，巧妙地解决了1GB可用内存的物理机实际可以跑4GB的应用程序的问题
- 页：虚拟地址空间和物理内存被内核划分为很多等长部分。页一般专指虚拟地址空间的页
- 页帧：物理内存页常称作页帧
- 注意：两个页可能共享同一个页帧。内核可决定哪些内存区域在进程之间可以共享，哪些不能共享

1.3.4 页表

页表：虚拟地址空间映射到物理地址空间的数据结构，最容易的方案是使用数组实现。

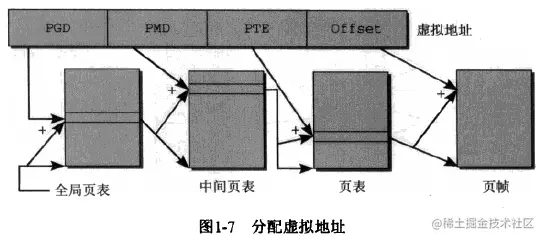

多级页表：IA-32体系结构使用4KB页，则映射4GB的虚拟地址空间需要 $2^{20}$ 项的数组，内存占用太多。因此将虚拟地址分为四部分，使用三级页表进行映射。
- 好处：对虚拟地址空间中不需要的区域，不需要创建中间页目录或页表，节省大量内存
- 缺点：需要访问多级数组才能转换为物理地址（时间换空间）
MMU（Memory Management Unit，内存管理单元）：CPU专门部分，可以优化内存访问操作
TLB：地址转换中最频繁的那些地址，缓存到TLB的CPU高速缓存中。可直接访问TLB获取物理地址

1.3.5 物理内存的分配

内核分配内存时，必须记录页帧的已分配或空闲状态，以免两个进程使用同样的内存区域内核可以只分配完整页帧，其它更小部分的分配工作可委托给用户空间的标准库完成

1. 伙伴系统
系统长期运行时，频繁的分配和释放页帧可能会导致：系统中若干页帧是空闲的，但是散落在物理地址空间各处（缺乏连续页帧组成的较大内存块）。分配连续页框的应用难以满足
Linux内核引入伙伴系统算法(buddy system)，某种程度上减少了内存碎片(但无法完全消除)

系统的空闲内存块总是两两分组的，每组的两个内存块称为伙伴。伙伴的分配是彼此独立的
所有空闲页框默认分组为11个块链表，每个块链表分别包含1，2，4，8，16，32，64，128，256，512和1024个连续页框的页框块。应用程序最大可以申请1024个连续页框（对应4MB大小的连续内存）
块申请：从块链表查找空闲块。如果没找到，向更上级的链表依次查找内存块：内存块分裂为两部分，一块分配给应用，另一块加入块链表中。如果实在没有，返回错误
块释放：内核将伙伴合并为更大的内存块放回到伙伴列表中，即内存块分裂的逆过程

【例】书中例子

初始系统中有16个页帧（64KB）的内存块
应用程序需要8个页帧的内存（32KB），将16个页帧的内存块拆成两个伙伴，一块满足应用程序，另一块放置到8页大小的块链表中
应用程序需要2个页帧的内存（8KB），8页的内存块分裂为2个伙伴，每个伙伴包含4页帧。一块放到4页大小的块链表中，另一块继续分裂为2个伙伴：一块放到2页大小的块链表中，另一块分配给应用程序

2. slab缓存
内核经常需要分配比完整页帧小得多的内存块，定义了一个额外的slab分配器，将伙伴系统提供的页划分为更小的部分。

块申请：从slab缓存快速分配（使用后释放到缓存）。缓存用尽时向伙伴系统请求新的页帧
块释放：块申请逆过程

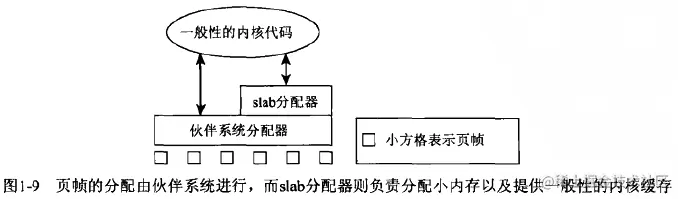

【总结】页帧的分配有伙伴系统进行，slab分配器负责分配小内存以及提供一般性的内核缓存

3. 页面交换和页面回收

页面交换：本质是通过硬盘空间扩展内存大小，不经常使用的页可以置换到硬盘中。如果需要访问相关内存，内核通过缺页异常机制，将硬盘数据置换到内存中，恢复用户进程执行。此过程对用户进程不可见
页面回收：将内存映射被修改的内容与底层块设备同步，也简称为数据回写。之后页帧可用于其它用途

1.3.6 计时

jiffies：内核使用jiffies的时间坐标测量时间及不同时间点的时差
- 通常是由定时器中断按恒定的时间间隔递增名为jiffies_64和jiffies的全局变量
- jiffies的递增频率与体系结构有关，取决于内核的常数Hz（通常介于100到1000之间，粒度较粗，当然可以用高分辨率定时器实现更精确的计时）
- 在没有或无需频繁的周期性操作的情况下，周期性地产生定时器中断是没有意义的，可以动态降低计时周期。这对供电受限的系统很有用

1.3.7 系统调用

系统调用：用户进程从用户态切换到内核态，并将系统关键任务委派给内核执行，必须经过系统调用
- 进程管理：创建新锦成，查询信息，调试
- 信号：发送信号，定时器以及相关处理机制
- 文件：创建、打开和关闭文件，从文件读取和向文件写入，查询信息和状态
- 目录和文件系统：创建、删除和重命名目录，查询信息，链接，变更目录
- 保护机制：读取和变更UID/GID，命名空间的处理
- 定时器函数：定时器函数和统计信息

1.3.8 设备驱动程序、块设备和字符设备

UNIX一切皆文件，对外设的访问可以利用/dev目录下的设备文件夹完成

字符设备：提供连续的数据流，应用程序支持按字节/字符顺序读写数据，不支持随机存取（如：调制解调器）
块设备：应用程序可以随机读写设备数据，但不支持基于字符的寻址（如：硬盘）

1.3.9 网络

Linux使用了源于BSD的套接字抽象支持通过文件接口处理网络连接

发送数据：内核根据各个协议层的要求，打包数据，然后发送
接收数据：内核针对各个协议层的处理，对数据进行拆包和分析，然后将有效数据传递给应用程序

1.3.10 文件系统

文件系统：Linux系统由许多文件组成，数据存储在块设备上。文件系统使用目录结构组织存储的数据，并将元数据与实际数据关联。Linux支持许多文件系统：ext2和ext3、ReiserFS、XFS、VFAT等
inode：每个文件的管理结构，包含了文件所有的元信息，以及指向相关数据块的指针
目录：表示为普通文件，其数据包含了目录下所有文件的inode指针

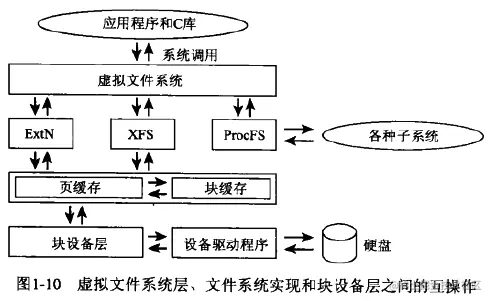

虚拟文件系统（VFS）：所有文件系统必须实现的接口层，将应用层和具体文件系统隔离开

1.3.11 模块和热插拔

模块：动态地向内核添加和卸载功能，如设备驱动程序、文件系统、网络协议等
- 本质也是普通程序，只是在内核空间执行
- 模块必须提供init.text和exit.text向内核注册和注销模块
- 模块代码的权限与普通内核代码相同，可以访问内核中所有的函数和数据
- 好处：使内核支持种类繁多的设备，而内核自身的大小不会膨胀
热插拔：系统检测到新设备时，通过加载对应的模块，将必要的驱动程序自动添加到内核中（如USB和FireWire），无需系统重启

1.3.12 缓存

内核使用了大量的缓存改进系统性能。应用程序访问数据时，可以从内存中读取，绕过了低速的块设备（本质是内存IO比磁盘IO快）

页缓存：内核是基于页的内存映射访问块设备的，因此缓存按页组织，把整页缓存起来，称为页缓存
块缓存：缓存没有组织成页的数据，重要性差得多（目前已经被页缓存取代）

1.3.13 链表处理

内核建立了一个双向循环链表，第一个和最后一个元素都能达到O(1)的访问时间

注意：链表的实现不是类型安全的，需要显示指定类型
链表数据结构必须包含list_head的链表元素，包含正向和反向指针

struct task_struct {
...
    struct list_head run_list;
...
};
struct list_head {
	struct list_head *next, *prev;
};

1.3.14 对象管理和引用计数

对象管理：2.5内核提供了一般性方法管理内核对象，防止代码复制，也为不同部分的对象提供了一致的视图

1. 一般性的内核对象

kobject嵌入其他数据结构中，作为内核对象的基础
- kref：用于管理引用计数，其类型是原子数据类型atomic_t。当计数器为0时，则不需要该对象，可从内存删除
- 与C++和Java的面向对象思想不谋而合，提供了内核面向对象技术的可能性

struct sample {
...
    struct kobject kobj;
...
};
struct kobject {
	const char		* k_name;
	struct kref		kref;
	struct list_head	entry;
	struct kobject		* parent;
	struct kset		* kset;
	struct kobj_type	* ktype;
	struct sysfs_dirent	* sd;
};
struct kref {
	atomic_t refcount;
};

2. 对象集合

对象集合kset：目的是将不同的内核对象归类到集合中（如所有字符设备的集合、所有基于PCI设备的集合）
- 本身是内核对象kobject，包含所有属于当前对象的链表list
- kobj_type描述内核对象的共同特性

struct kset {
	struct kobj_type	*ktype;
	struct list_head	list;
	spinlock_t		list_lock;
	struct kobject		kobj;
	struct kset_uevent_ops	*uevent_ops;
};
struct kobj_type {
	void (*release)(struct kobject *);
	struct sysfs_ops	* sysfs_ops;
	struct attribute	** default_attrs;
};

3. 引用计数 引用计数：用于检测内核有多少个地方使用某个对象。使用则+1；不使用-1；=0释放

atomic_t是原子的，在多处理器系统也是安全的（详见第5章分析）

struct kref {
	atomic_t refcount;
};
