单臂路由
单臂路由实现不同VLAN间的通信（选型失败，或交换机没有路由功能时）
链路类型：
- 交换机连接主机的端口为access链路
- 交换机连接路由器的端口为trunk链路（只有在单臂路由时，路由器和交换机间用trunk，其余依然用access）
子接口：（子接口范围：0-4095）
- 路由器的物理端口可以被划分成多个逻辑接口
- 每个子接口对应一个VLAN网段的网关

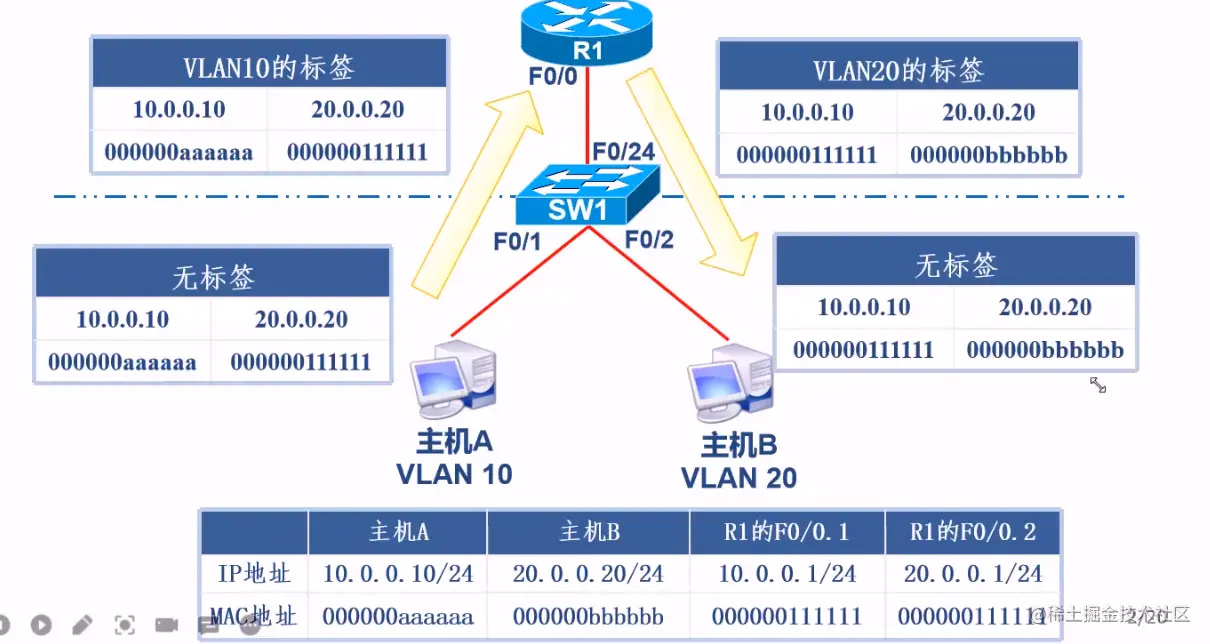

单臂路由实现不同VLAN间的通信的原理
- 路由器重新封装mac地址，转换VLAN标签
主机A想和主机B通信：
- 交换机会发送数据包交给路由器，经过交换机会添加vlan10标签。
第一次封装：源IP：10.0.0.10/24；目的IP：20.0.0.20/24；
源mac：000000aaaaaa；目的mac：000000111111（VLAN 10的网关） - 到达路由器会重新封装mac地址，将目标mac地址转成主机B的mac地址，，并将vlan10的标签改成vlan20然后进行转发。
第二次封装：源IP：10.0.0.10/24；目的IP：20.0.0.20/24；
源mac：000000111111（VLAN 20的网关）；目的mac：000000bbbbbb - 再经过交换机时在把vlan20标签去掉，将数据发送到主机B。
单臂路由的优缺点
优点：节约成本
缺点：
- “单臂”为网络骨干链路，容易形成网络瓶颈
- 子接口依然依托于物理接口，应用不灵活
- VLAN间转发需要查看路由表，浪费设备资源

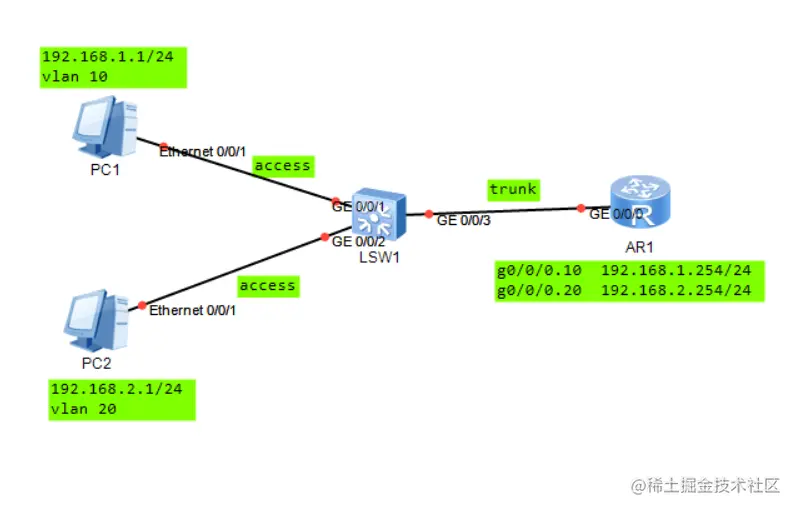

单臂路由配置
过程：

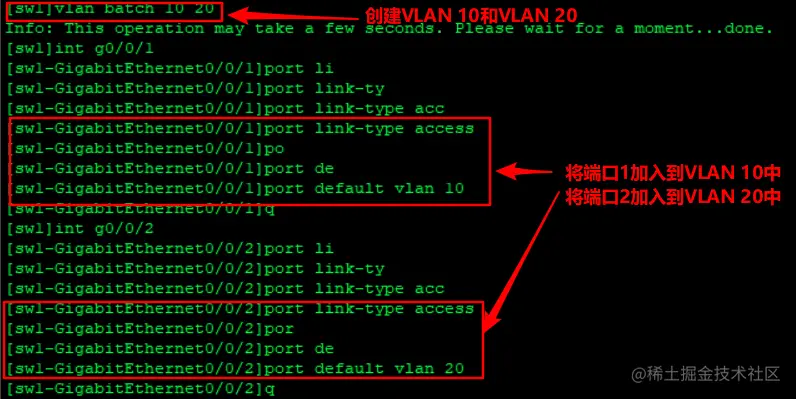

在交换机中创建VLAN 10和20，将端口1加入到VLAN 10中，将端口2加入到VLAN 20中。（与主机1和主机2连接的为access链路）

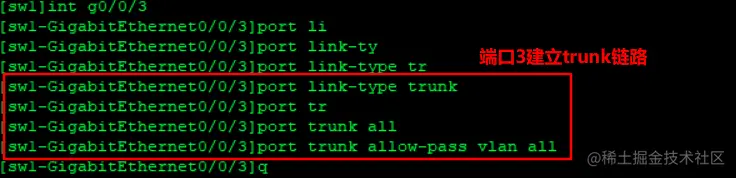

在交换机与路由器连接的端口3建立trunk链路。

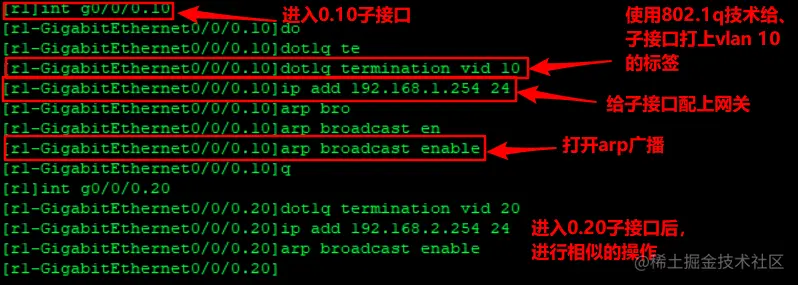

打开路由器，进入子接口，给子接口打上对应的vlan ID标签，并给子接口配上网关和打开arp广播。
结果：

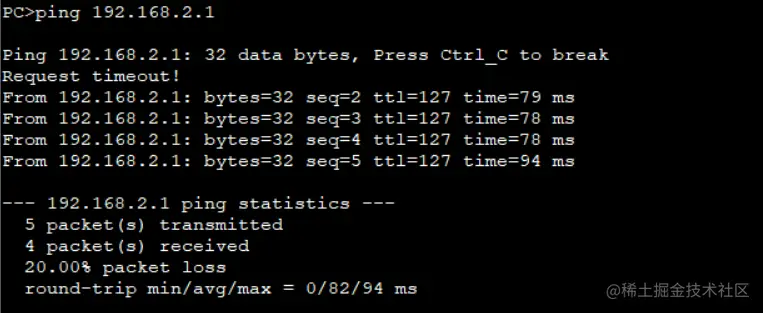

使用主机1 ping 主机2，能通则代表成功。
三层交换
三层交换=二层交换+三层转发（交换机有了一部分的路由器功能）
一次路由，多次交换
三层只处理第一个数据包。
在这个流中的多个数据包，其中只有第一个数据包是由三层交换机的三层引擎来处理的，处理的方式是软件方式，与路由器相同，三层引擎获取了新的2层封装信息后，路由这个数据包。
在第一个数据包转发完成后，在硬件中将后续的数据包由硬件执行的重新封装和快速转发，即一次路由，多次交换。

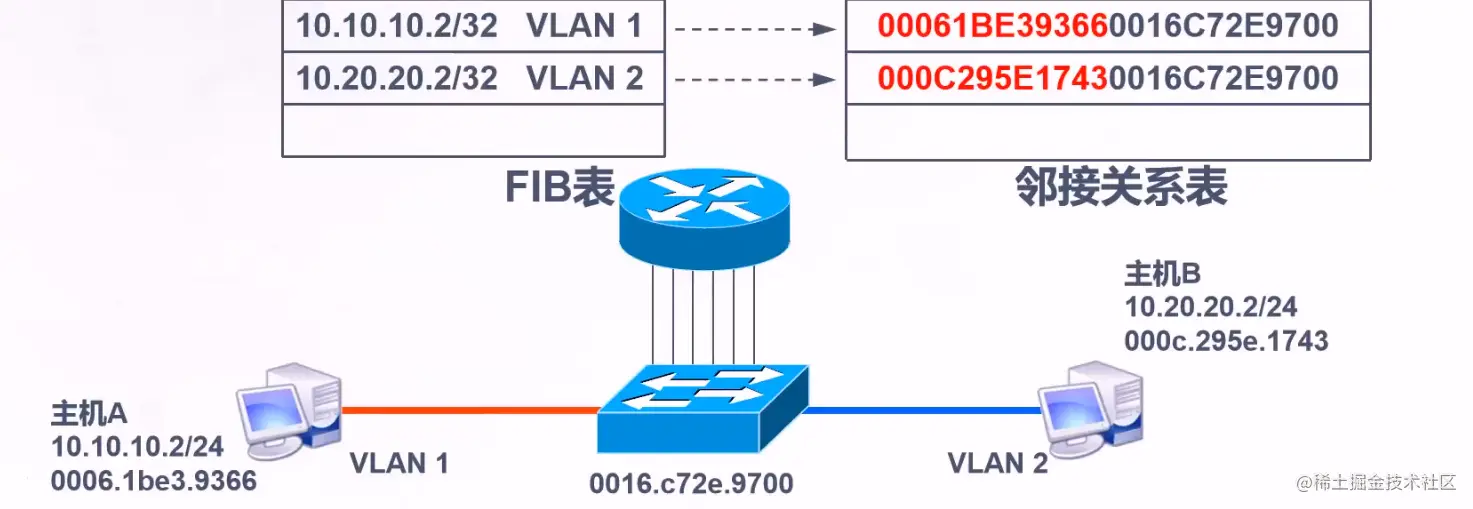

三层交换原理
- 数据包通过vlan 1端口进入交换机，将形成一个表，表示出该地址属于vlan 1。并将其mac地址也列入表中。
- 之后会发送arp请求，vlan 2上的主机B回复，再将vlan 2的mac地址也列入表中。
- 后续的vlan 1来的数据包要到vlan 2可直接找到。
（三层交换机拆了第一个包，得到了信息，后续依然是1到2的包就不会再拆，直接转发。）

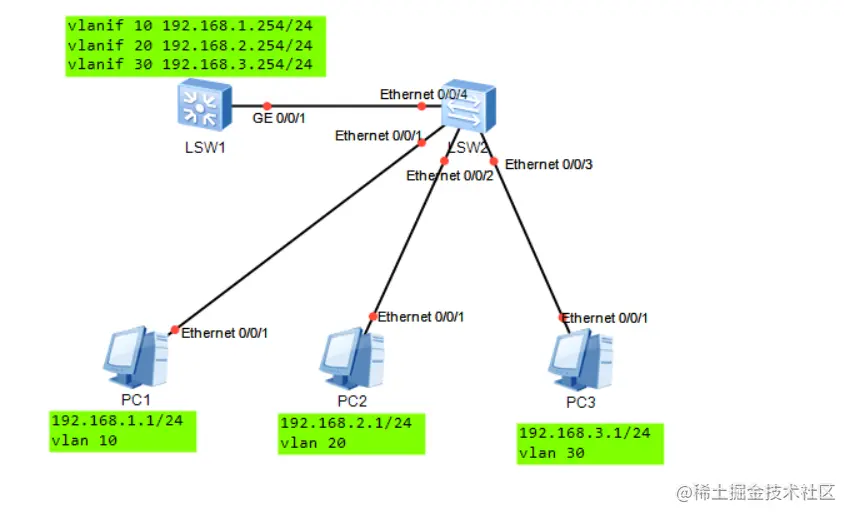

三层路由配置
过程：
在二层交换机中，创建vlan 10、20、30，并将端口1、2、3分别加入到vlan中。
端口4与三层交换机连接，建立trunk链路。

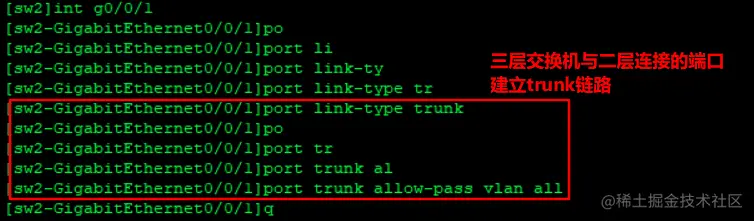

对三层交换机配置，三层交换机与二层交换机连接的端口建立trunk链路。

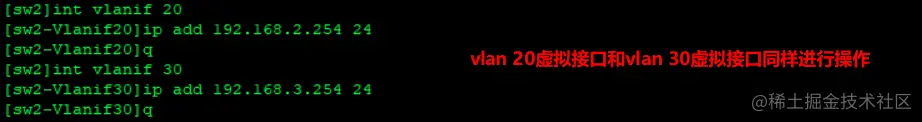

三层交换机中创建vlan10、20、30，一次进入vlan 10、20、30的虚拟端口进行配置。
结果：

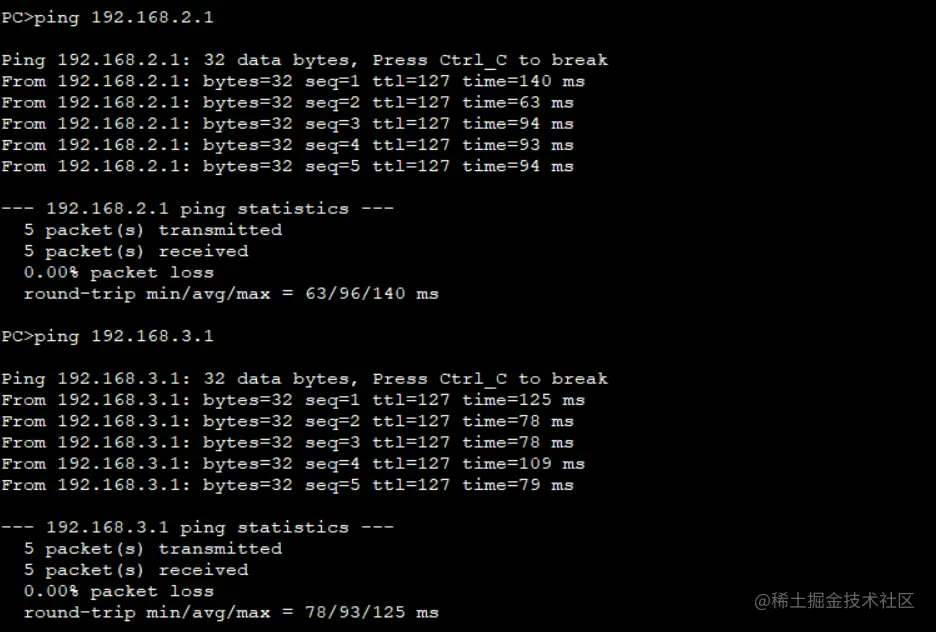

在PC1中ping PC2和PC3，能通即成功。
总结
单臂路由链路类型：交换机连接主机的端口为access链路，交换机连接路由器的端口为trunk链路（只有在单臂路由时，路由器和交换机间用trunk，其余依然用access）
单臂路由最主要缺点：“单臂”为网络骨干链路，容易形成网络瓶颈
三层交换中，三层只处理第一个数据包。在第一个数据包处理转发完成后，在硬件中将后续的数据包由硬件执行的重新封装和快速转发。
| 命令 | 作用 |
|---|---|
| dotlq termination vid 10 | 给子接口打上vlan id为10的标签 |
| ip address 192.168.1.1 24 | 给子接口配上网关 |
| arp broadcast enable | 打开arp广播 |
| display interface brief或display ip interface brief | 查看配的地址 |
| interface vlanif 10 | 进入虚拟端口10 |
| display ip interface brief | 查看ip配置信息 |
