三层交换机

三层交换机就是具有部分路由器功能的交换机，它最重要的目的是为了加快大型局域网内部的数据交换，能做到一次路由，多次转发

虚接口：

三层交换机具有路由器功能所以vlan是可以互相访问，每一个虚接口就是该网段的网关

实验：

实验内容：

二层交换机连接三台主机PC1.PC2.PC3，他们不在同一网段，要求通过三层交换机实现三台主机能够互相通信

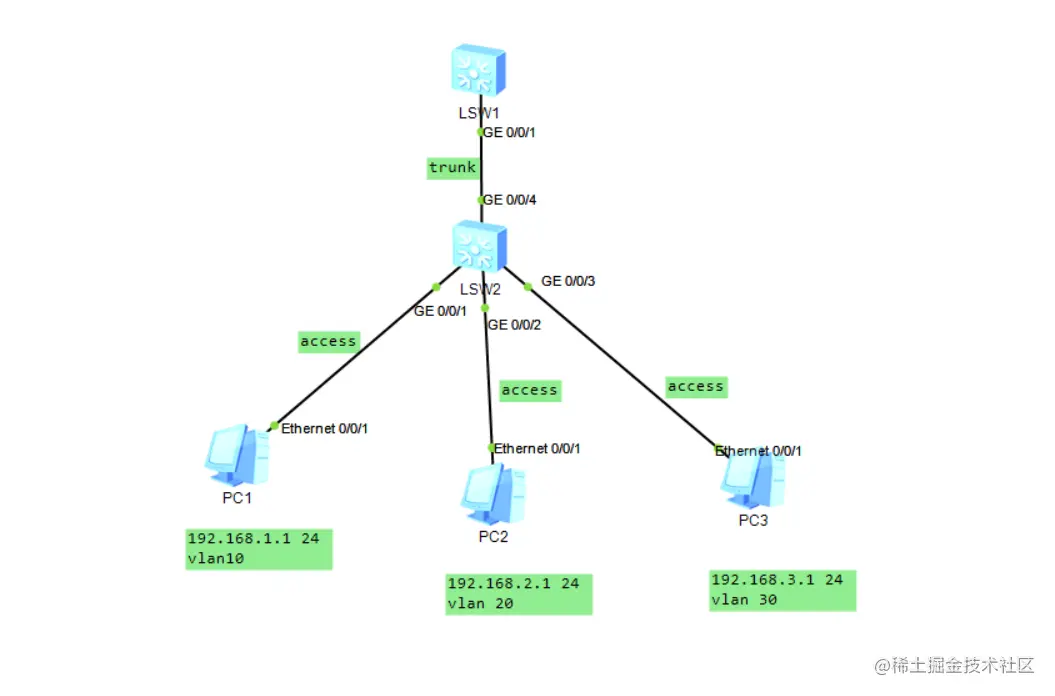

实验图：

实验步骤：

设置三台主机的ip地址、子网掩码、网关地址

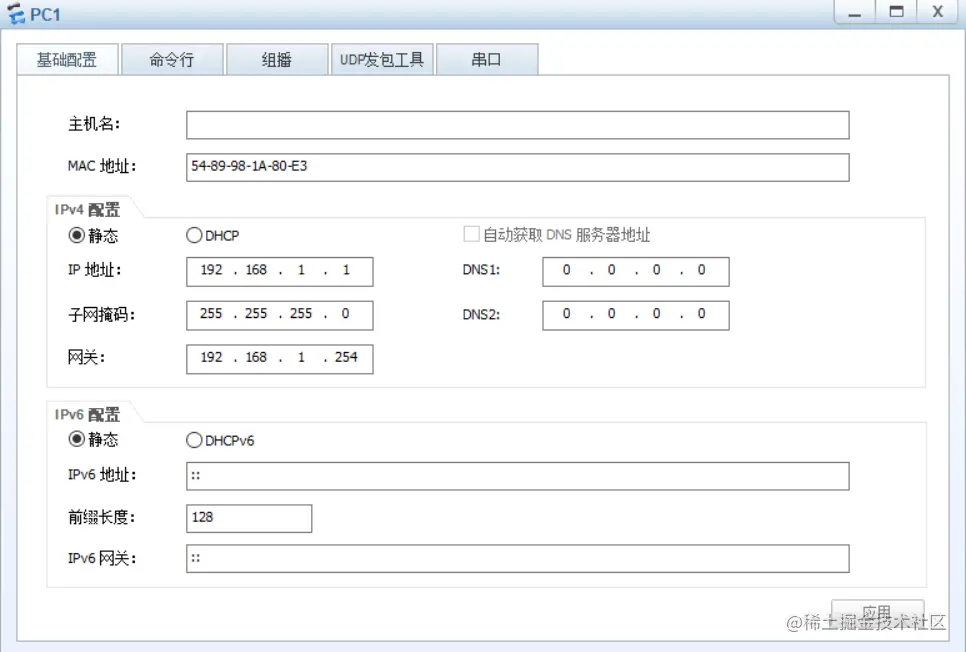

PC1

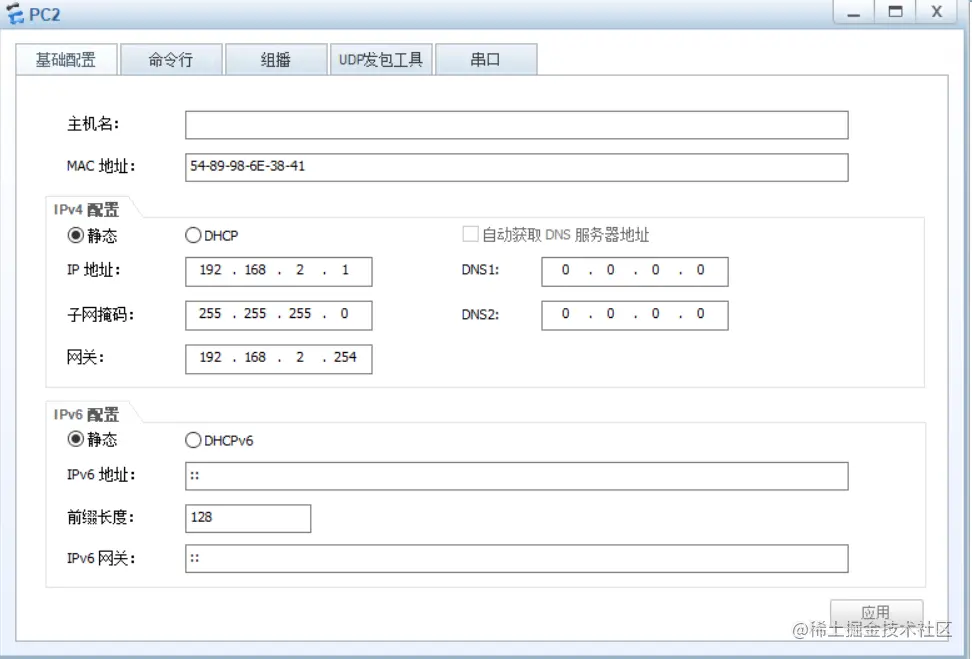

PC2

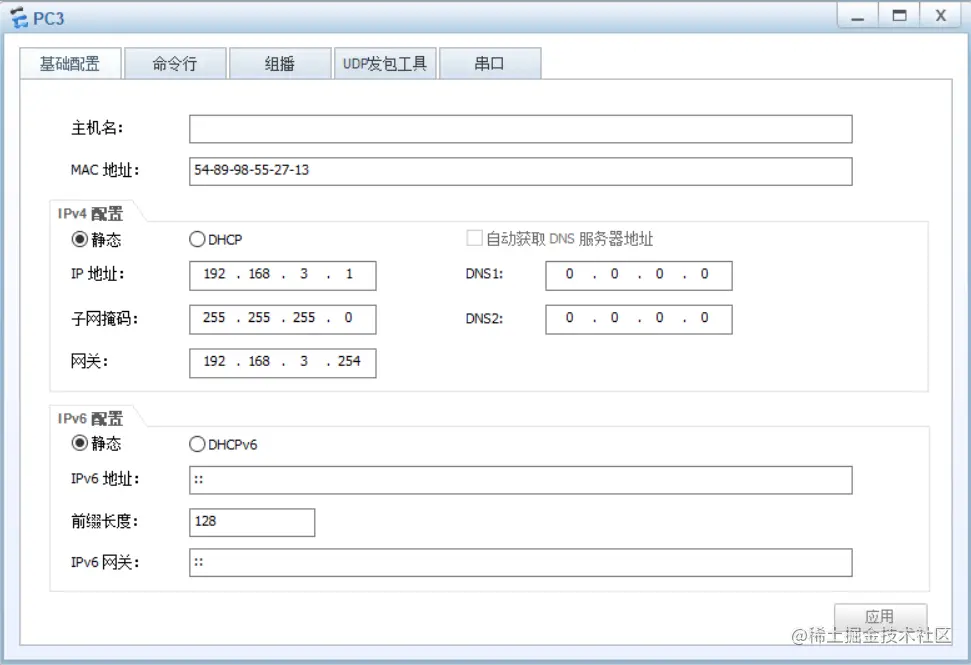

PC3



1.  在交换机中建立vlan10 vlan20 vlan30，并加入对应端口

创建vlan10、vlan20和vlan30；

接口e0/0/1设置为access模式、加入vlan10；

接口e0/0/2设置为access模式 、加入vlan20；

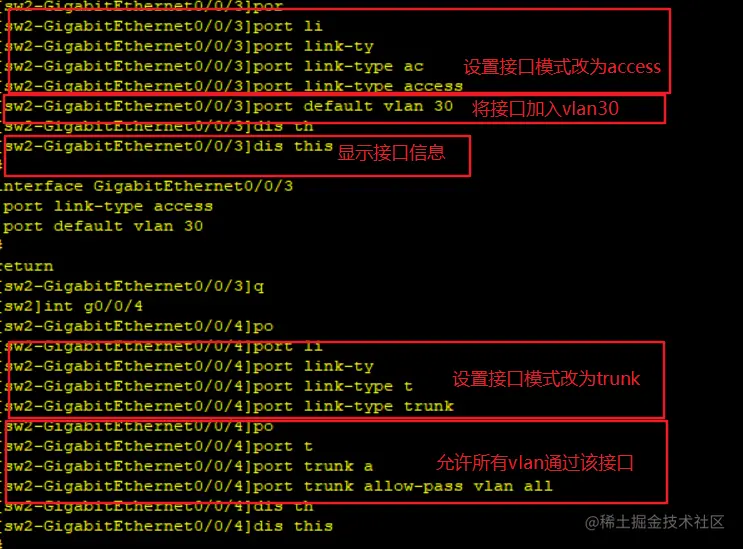

接口e0/0/3设置为access模式 、加入vlan30；

接口e0/0/4设置为trunk模式，允许所有vlan通过该接口。

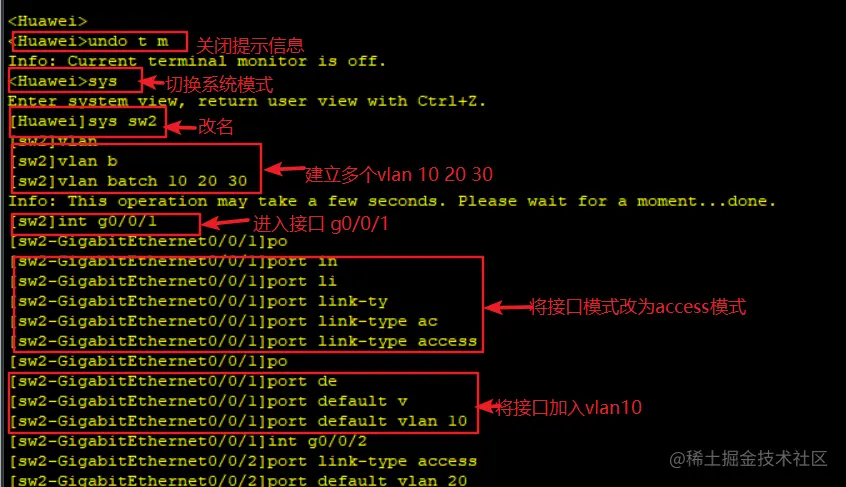

命令如下

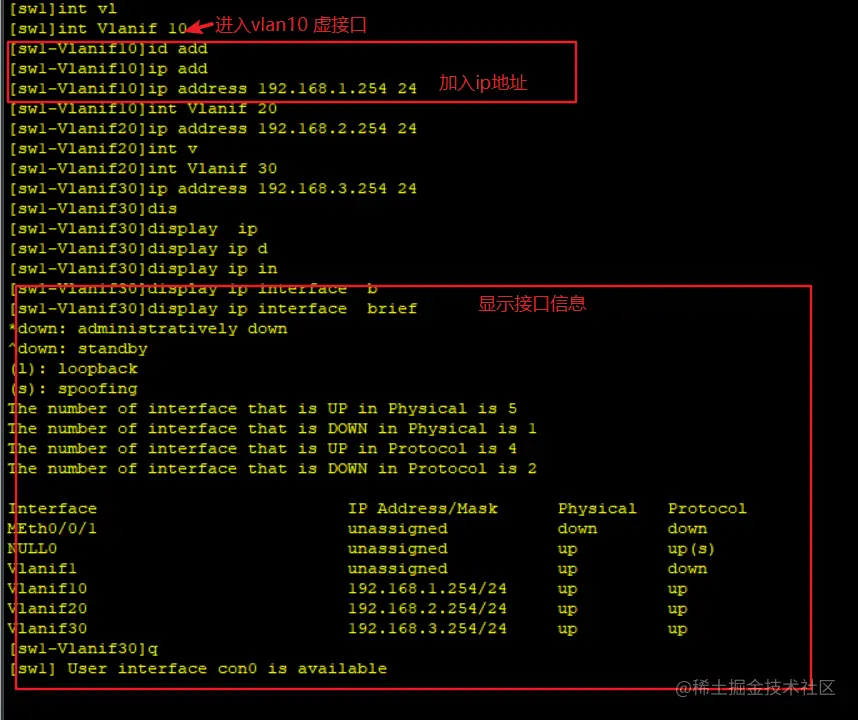

2.  在三层交换机配置三个虚接口，并加入ip地址（三台主机网关地址）

配置vlan10的虚接口，IP地址（即PC1的网关地址）：192.168.1.254/24；

配置vlan20的虚接口，IP地址（即PC2的网关地址）：192.168.2.254/24；

配置vlan30的虚接口，IP地址（即PC3的网关地址）：192.168.3.254/24

3.  实验结果：

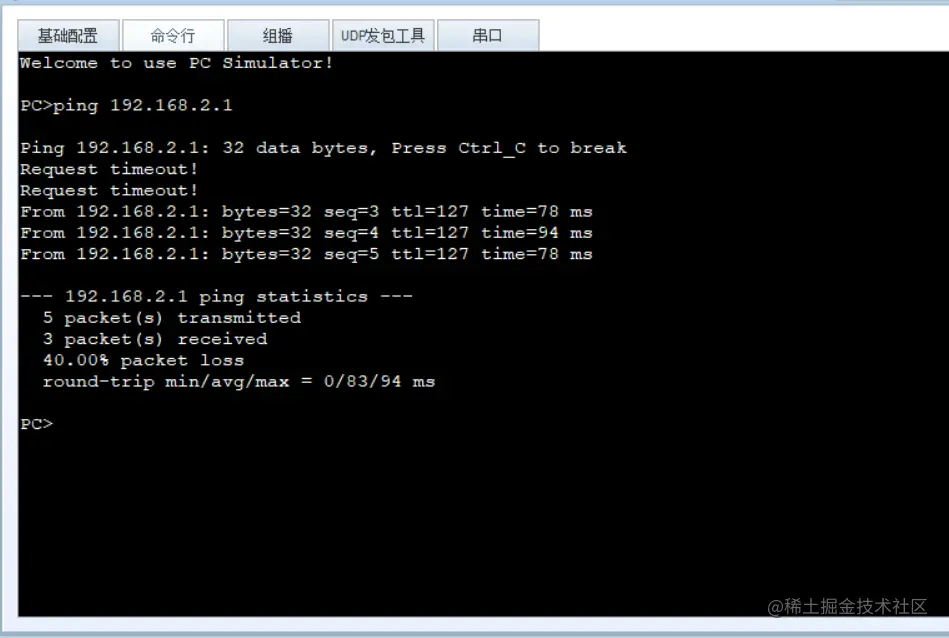

用PC1 ping PC2 看能否通信

实验成功

总结：

交换机和交换机相连的端口属性要设置为Trunk

三层交换机的vlan接口是虚拟接口

vlan虚接口ip地址对应的是主机的网关地址
