单臂路由概述

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

单臂路由实现不同VLAN之间的通信

1.链路类型

交换机连接主机的端口为access链路

交换机连接路由器的端口为Trunk链路

2.子接口

路由器的物理接口可以被划分为多个逻辑接口

每个子接口对应一个VLAN网段的网关

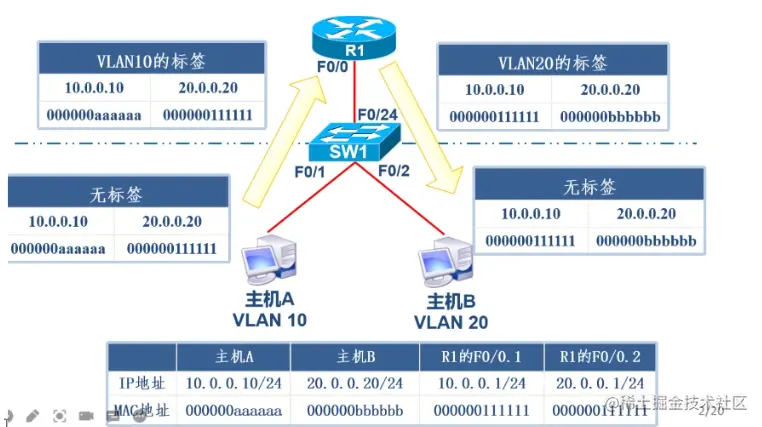

路由器重新封装MAC地址，转换VLAN标签

单臂路由实验

实验内容：

交换机SW3连接着两台主机PC3和PC4，PC3和PC4分别属于不同的VLAN，现在要求通过配置单臂路由来实现PC3和PC4之间能够互相通信

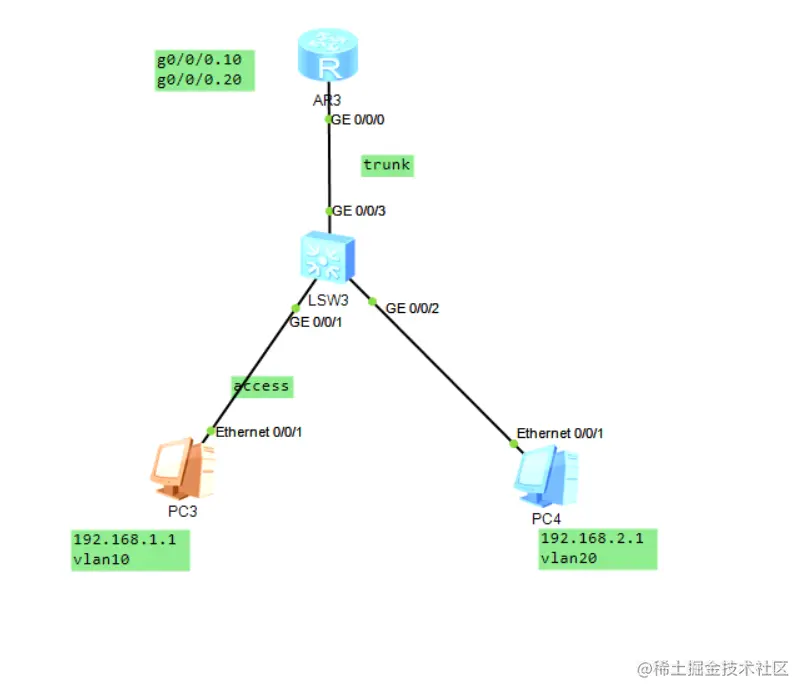

实验拓扑：

实验步骤：

1. 给主机设置ip地址、子网掩码、网关地址

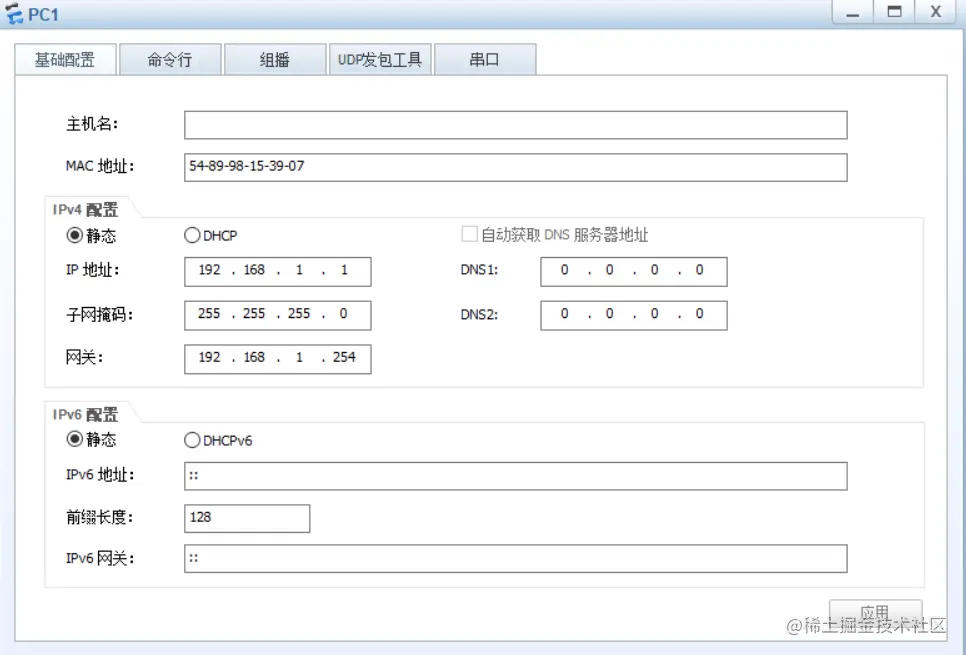

PC3：ip地址192.168.1.1 子网掩码：255.255.255.0 网关地址：192.168.1.254

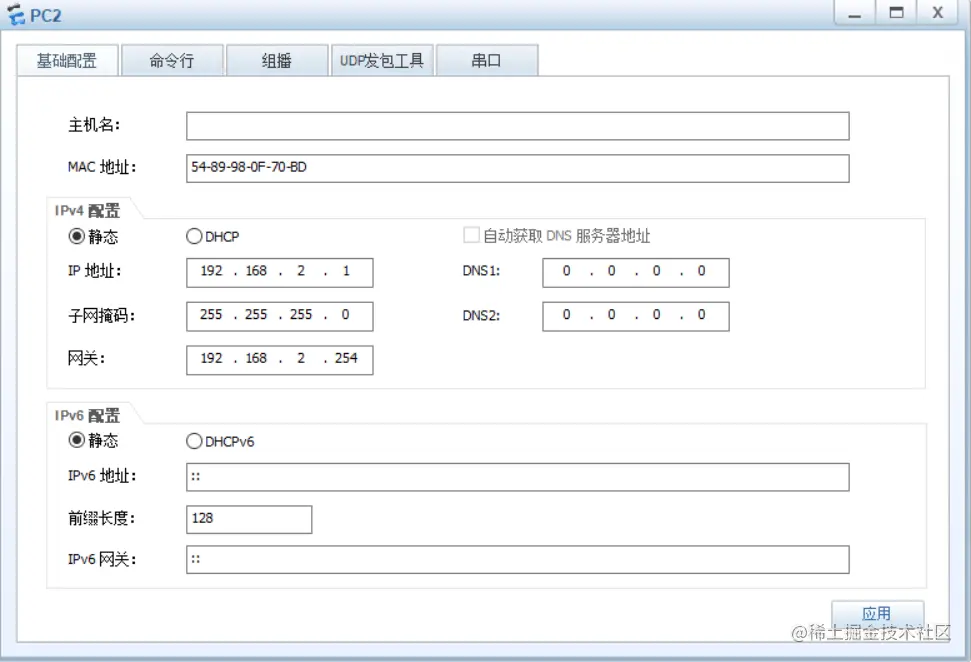

PC4：ip地址192.168.2.1 子网掩码：255.255.255.0 网关地址：192.168.2.254


2. 在交换机sw3设置vlan，将端口加入vlan

创建vlan10和vlan20；

接口e0/0/1设置为access模式、加入vlan10；

接口e0/0/2设置为access模式、加入vlan20；

接口e0/0/3设置为trunk模式，允许所有vlan通过。

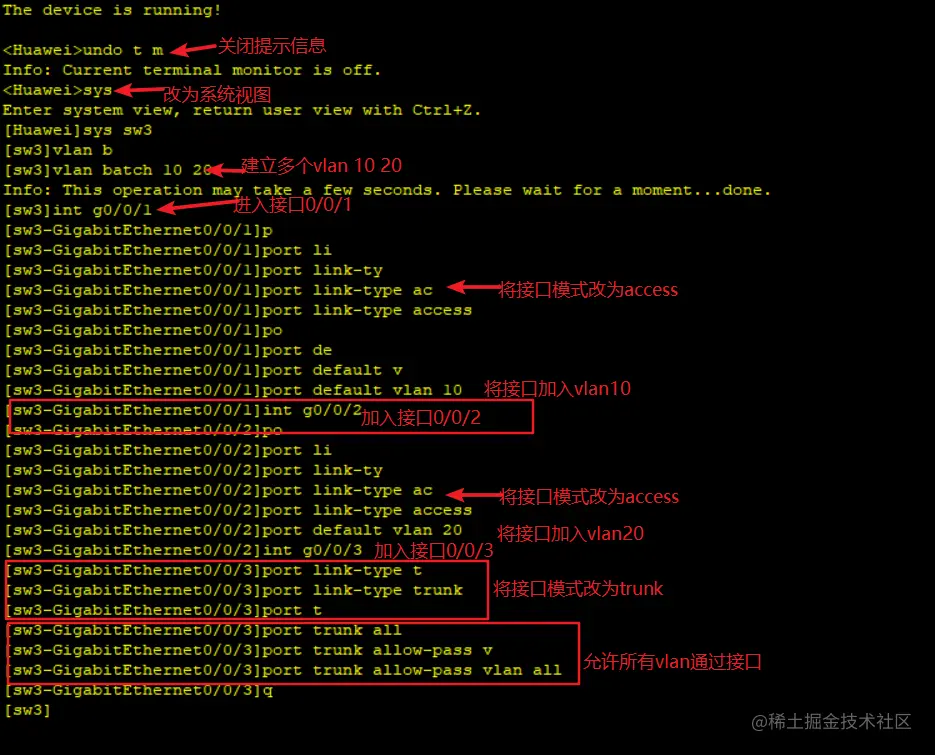

交换机配置命令如下：


3.在路由器中配置VLAN标签的封装结构和子接口地址

将接口g0/0/0划分为两个子接口：g0/0/0.10、g0/0/0.20，建议与vlan一致；分别为两个子接口配置VLAN标签的封装结构和子接口地址。

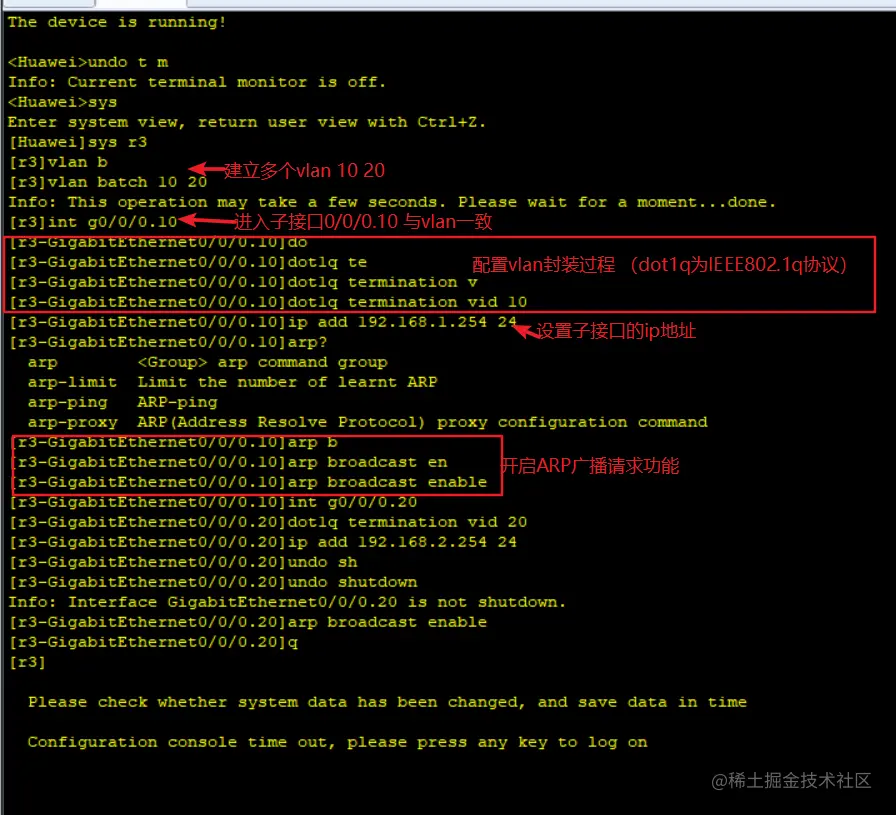

路由器配置命令如下：


3. 验证实验

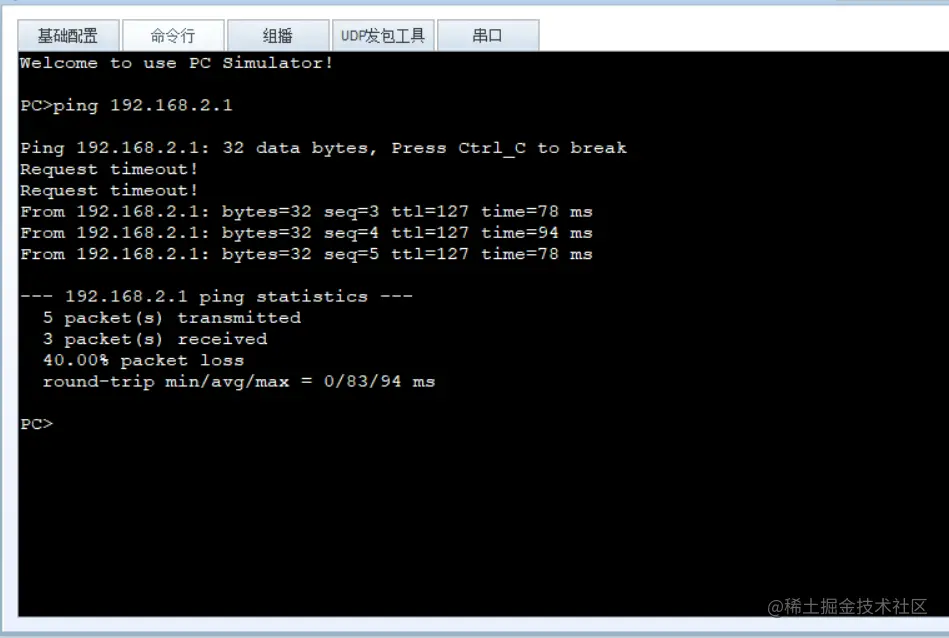

用PC1 ping PC2，看能否ping成功


总结：

单臂缺陷：单臂为网络骨干链路，容易形成网络瓶颈

优点：节约成本

交换机与路由器相连的端口模式为trunk
