什么是单臂路由

可以实现不同网段之间的通信，在路由的一个接口上逻辑划分子接口，每个子接口对应着一个不同vlan网段的网关。

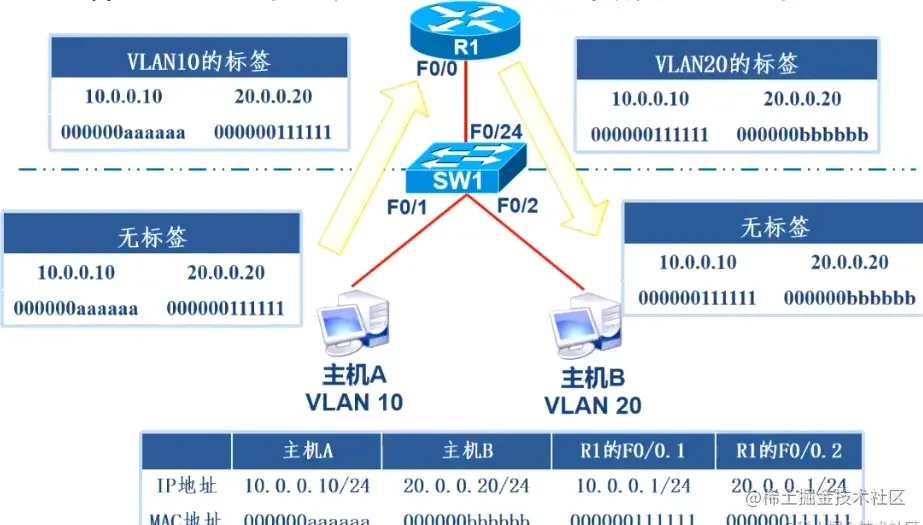

单臂路由原理

路由器重新封装MAC地址，转换Vlan标签

单臂路由配置实验

交换机SW1连接着两台主机PC1和PC2，PC1和PC2分别属于不同的VLAN，现在要求通过配置单臂路由来实现PC1和PC2之间能够互相通信

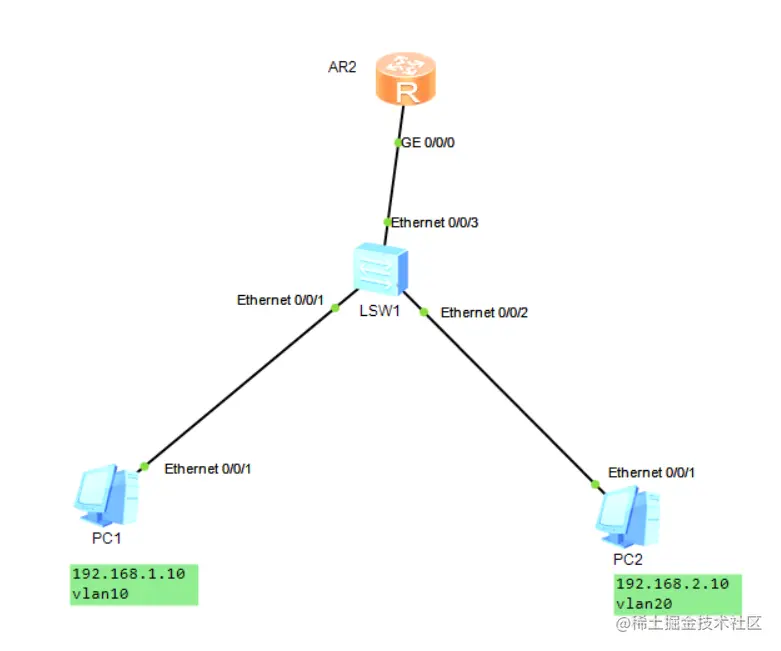

实验拓扑结构图

实验步骤详解

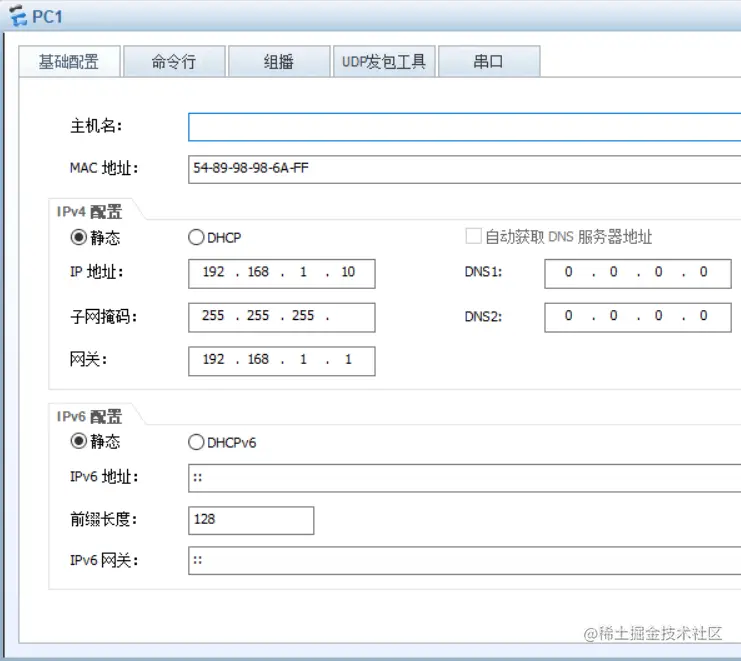

• 基础配置

pc1：192.168.1.10 24 网关：192.168.1.1

pc2：192.168.2.10 24 网关：192.168.2.1

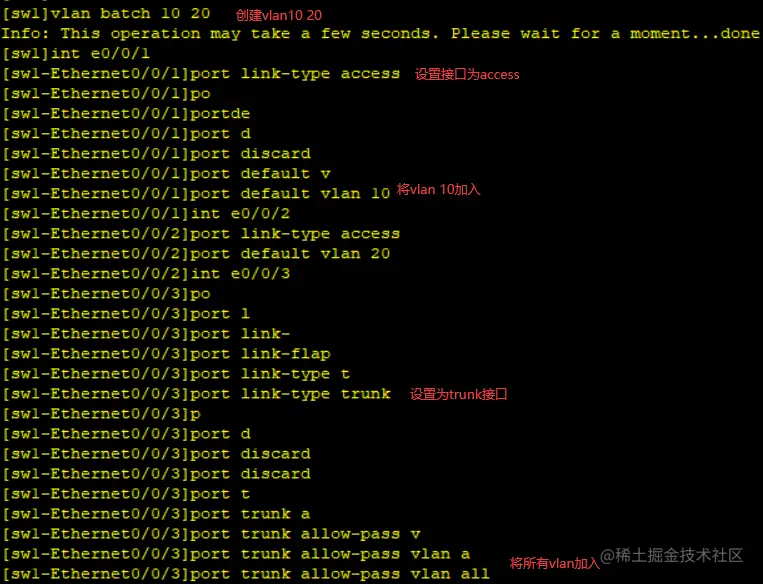

• 在交换机中创建VLAN，将端口加入到相应的VLAN中。

vlan batch 10 20

int e0/0/1

port link-type access

port default vlan 10

int e0/0/2

port link-type access

port default vlan 20

int e0/0/3

port link-type trunk

port trunk allow-pass vlan all

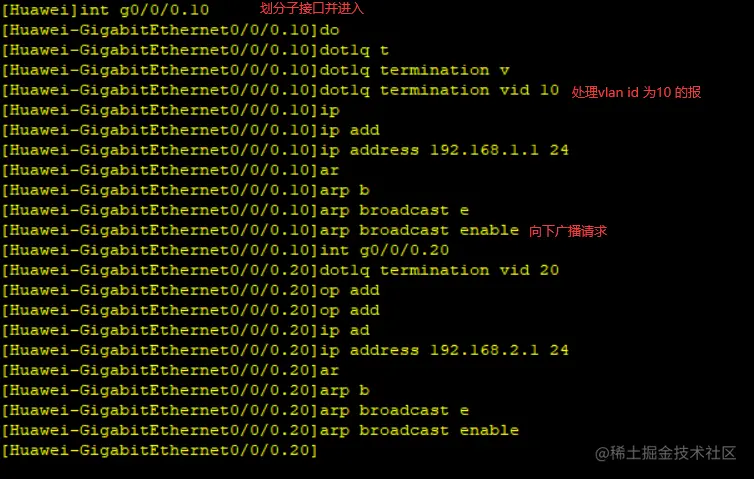

• 在路由器中配置VLAN标签的封装结构和子接口地址。

将接口g0/0/0划分为两个子接口：g0/0/0.10、g0/0/0.20，建议与vlan一致；

分别为两个子接口配置VLAN标签的封装结构和子接口地址。

int g0/0/0.10

dot1q termination vid 10

ip address 192.168.1.1 24

arp broadcast enable

int g0/0/0.20

dot1q termination vid 20

ip address 192.168.2.1 24

arp broadcast enable

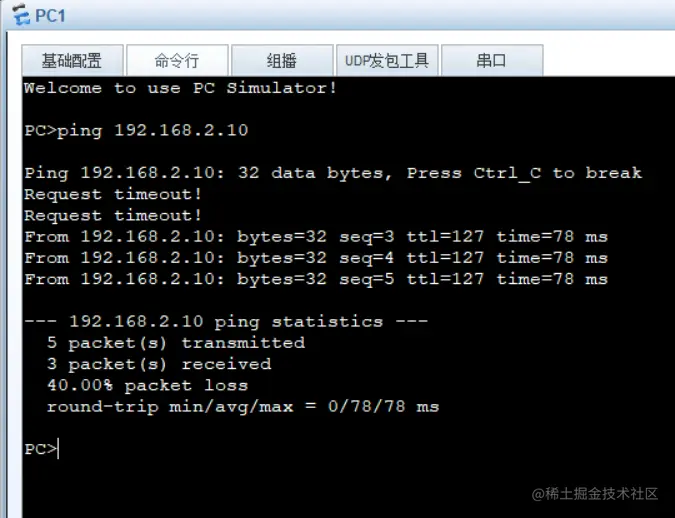

• 检验实验结果，在pc1中ping pc2 看是否可通
