交换机的所有端口处于同一广播域 处于不同冲突域
-
路由器的所有端口处于不同广播域
不同VLAN 之间的通讯
1.单臂路由（选型 交换机 没有 路由功能） 2.三层交换（推荐使用 三层交换）
单臂路由实现不同VLAN间通信
- 链路类型
- 交换机连接主机的端口为access链路
- 交换机连接路由器的端口为Trunk链路
- 子接口
- 路由器的物理接口可以被划分多个逻辑接口
- 每个子接口对应一个VLAN网段的网关
单臂路由的优点：
节约成本
单臂路由的缺点
- “单臂”为网络骨干链路，容易形成网络瓶颈
- 子接口依然依托物理接口，应用不灵活
- VLAN间转发需要查看路由表，严重浪费设备资源

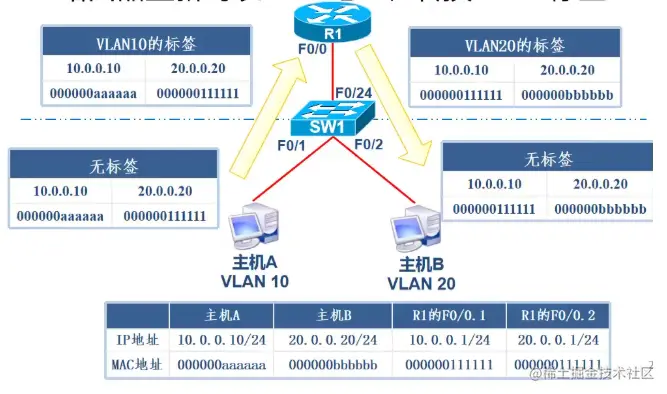

路由器重新封装MAC地址，转换VLAN标签
第一次封装：
-
源ip：10.0.0.10
-
目的ip：20.0.0.20
-
源mac地址：aaaa
-
目的mac地址：vlan10的网关（1111）
-
第二次封装：
-
源ip：10.0.0.10
-
目的ip：20.0.0.20
-
源mac：vlan20的网关（1111）
-
目的mac：bbbb

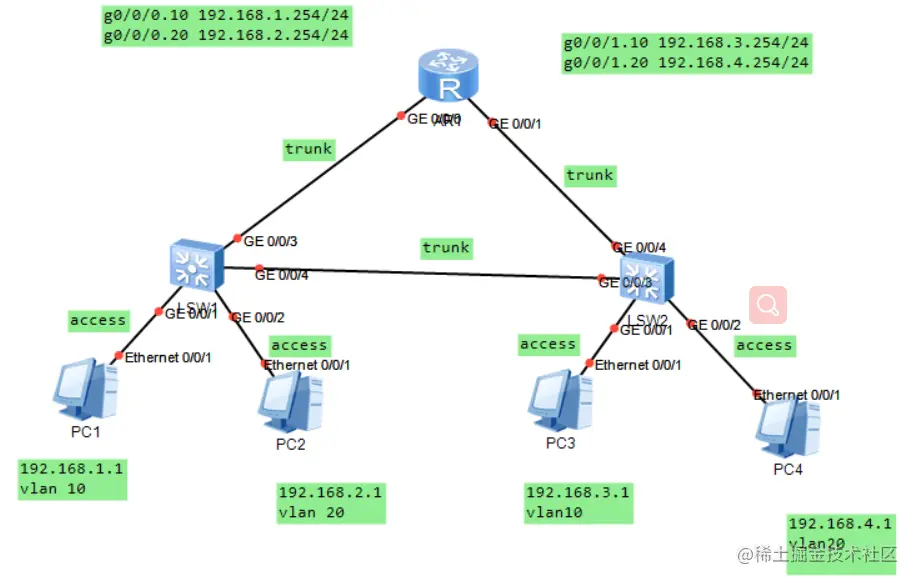

单臂路由的小实验

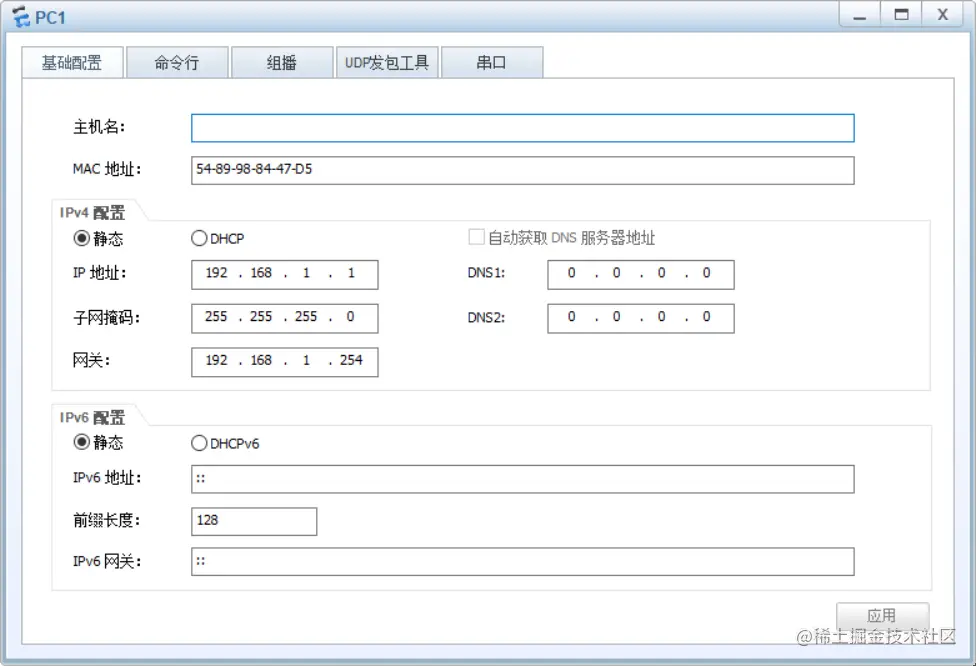

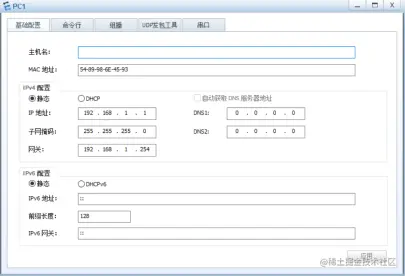

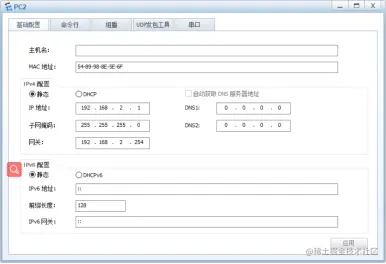

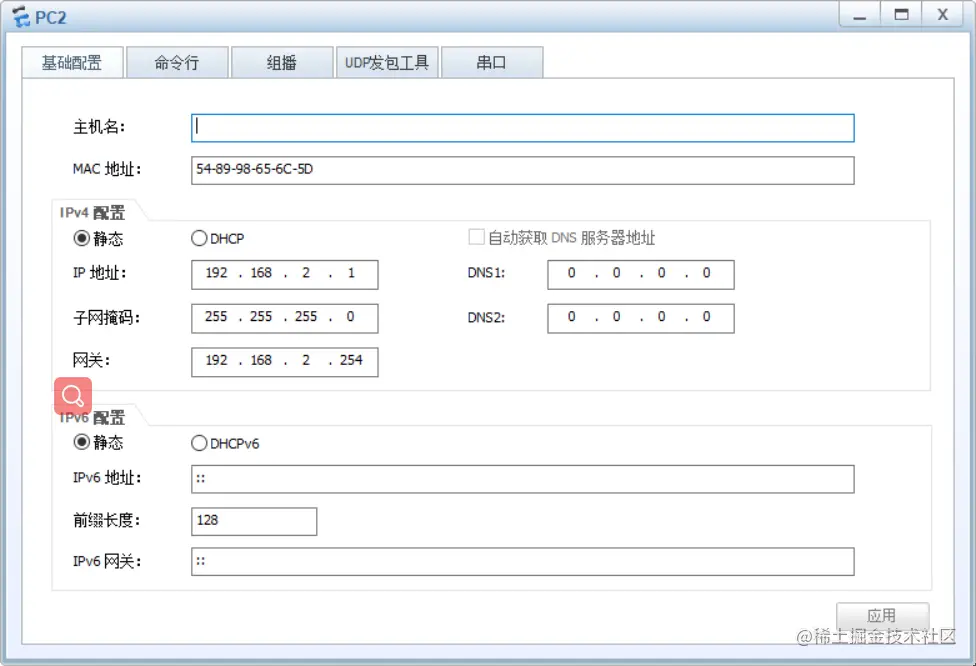

- 先配置好PC1 PC2 PC3 PC4的ip地址，子网掩码和网关，且将PC1和PC3放入vlan 10 PC2和 PC4 放入 vlan 20
PC1：
192.168.1.1
255.255.255.0
192.168.1.254
Vlan10
PC2：
192.168.2.1
255.255.255.0
192.168.2.254
Vlan20
PC3：
192.168.3.1
255.255.255.0
192.168.3.254
Vlan10
PC4：
192.168.4.1
255.255.255.0
192.168.4.254
Vlan20

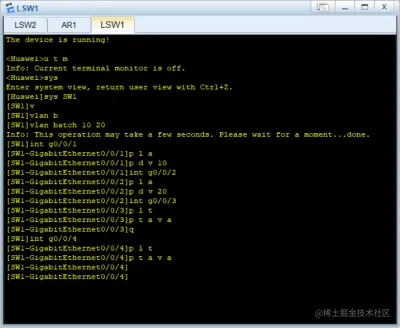

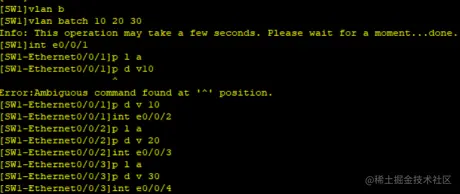

接下来配置SW1

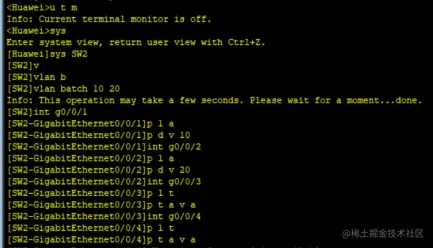

配置SW2
Ps将LSW2和LSW1用trunk相连，LSW1和R1，LSW2和R1也用trunk相连
PC1和LSW1,PC2和LSW1，PC3和LSW2,PC4和LSW3用access相连
-
dotlq 是使用802.1q技术
-

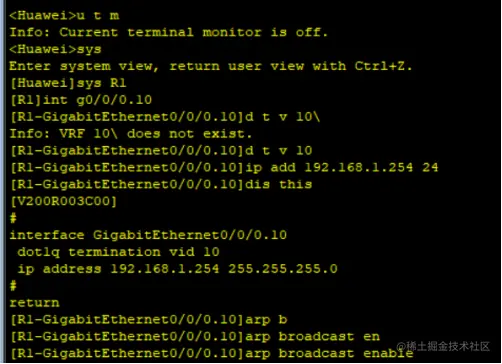

dptlq termination vid 10 （是处理VLAN ID为10的报文）
-
arp broadcast enable （打开arp接口）
最后PC1能与PC2,PC3,PC4相ping通啦

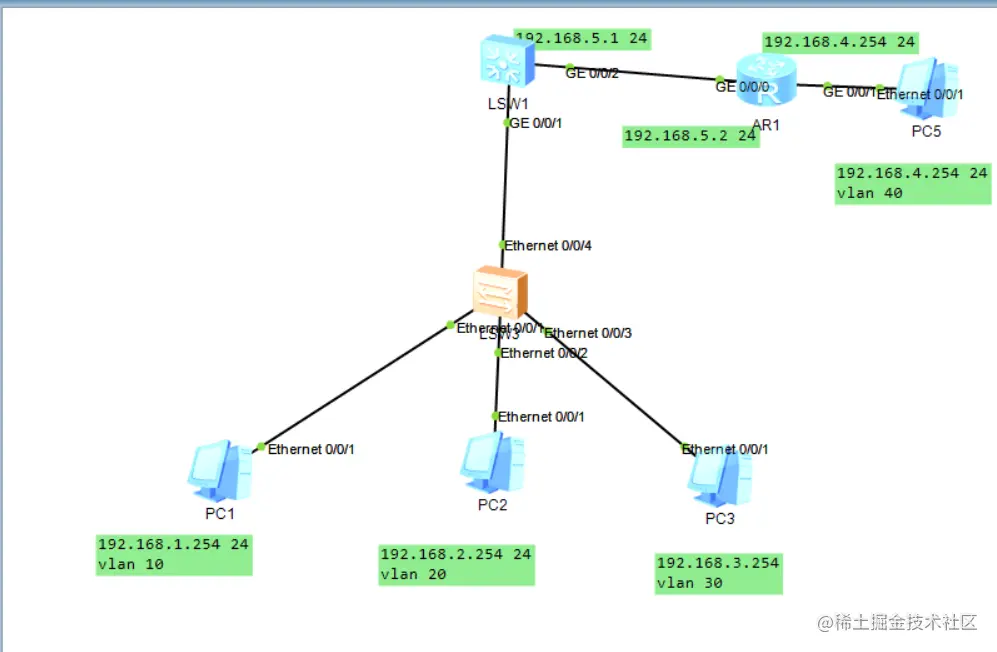

三层交换小实验

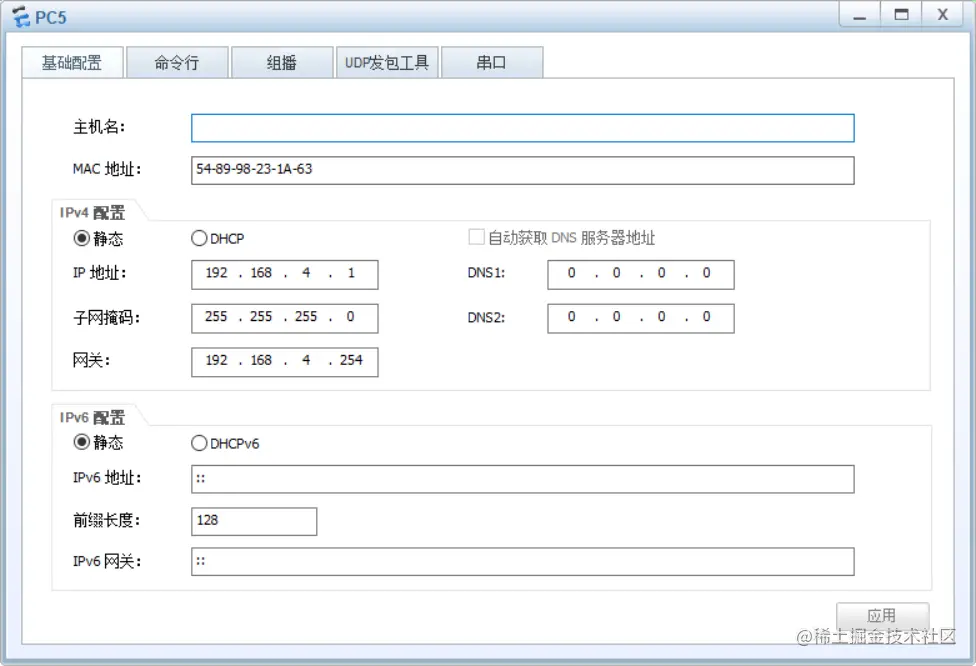

先配置PC1 PC2 PC3，pc5的ip，子网掩码和网关
配置SW1
配置AR1
配置AR1到PC1,PC2,PC3的静态路由

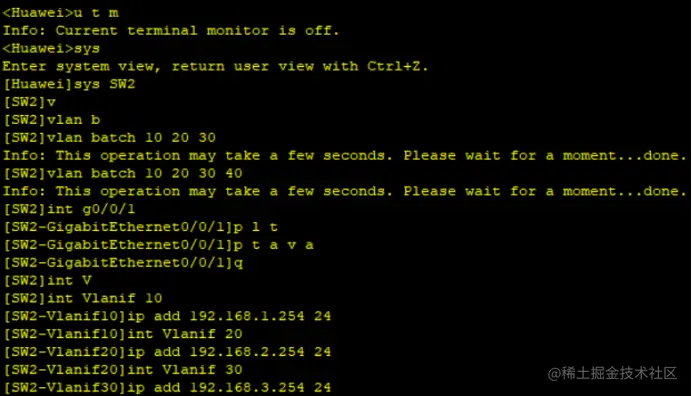

接下来配置SW2
给vlan 10 vlan 20 vlan 30配置地址
将int g0/0/2端口加入vlan 40
然后实验就可以结束了 PC5可以和PC1,PC2,PC3ping通了
