实验⼀：主机间夸⽹络通信
⽬的
掌握主机间夸网络通信的配置，包括ip地址的配置、网关路由的配置等信息。
前提
4台虚拟机，连接物理网络。
环境：
1、所有主机是干净的系统。
2、关闭所有主机的防火墙。
3、关闭所有主机的selinux。
1、先关闭SElinux （master和slave负载均衡机都要做）
vim /etc/sysconfig/selinux
SELINUX=disabled
2、关闭防火墙
CentOS7：
systemctl stop firewalld #临时关闭
systemctl disable firewalld #禁止开机启动
CentOS6：（还要关闭NetworkManager）
service iptables stop #临时关闭
chkconfig iptables off #禁止开机启动
service NetworkManager stop
chkconfig NetworkManager off
3、ntpdate time1.aliyun.com 主机时间同步

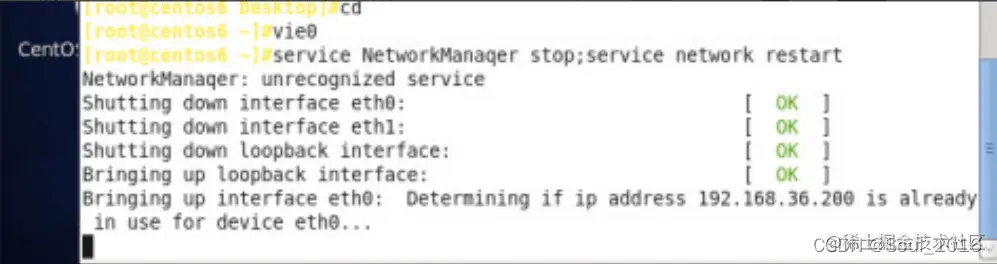

网卡的配置文件。老师用的是别名，如无设置，请输入绝对路径。vie1，同理，命令行只改eth1。

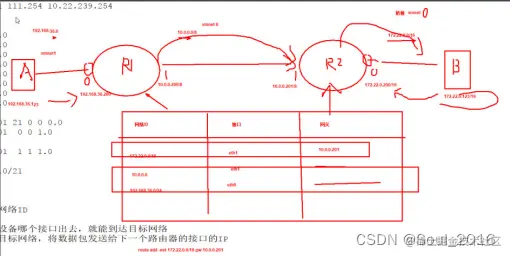

拓扑结构
实验：
A--VMnet1仅主机--eht0 R1 eht1--NET模式--eht1 R2 eht0--桥接模式--B
A:192.168.36.123/24 GATEWAY:192.168.36.200
R1:
eth0 192.168.36.200/24
eth1 10.0.0.200/8
route add -net 172.22.0.0/16 gw 10.0.0.201
echo 1 > /proc/sys/net/ipv4/ip_forward
R2:
eth0 10.0.0.201/8
eth1 172.22.0.201/16
route add -net 192.168.36.0/24 gw 10.0.0.200
echo 1 > /proc/sys/net/ipv4/ip_forward
B:172.22.0.123/16 GATEWAY:172.22.0.201

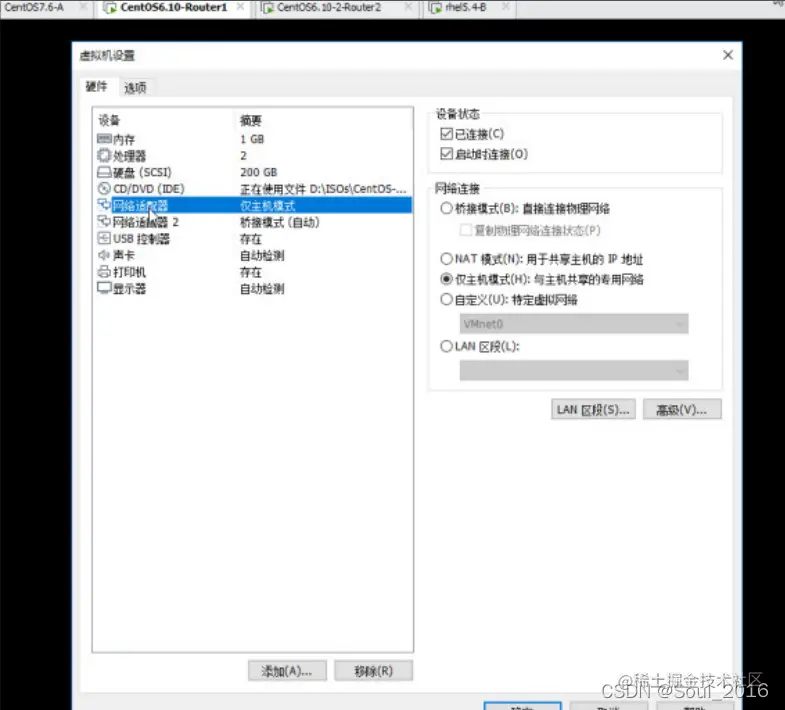

实验虚拟机设置
主机分配情况。
主机A的配置
#⽹卡
[root@centos7 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 00:0c:29:07:f7:8f brd ff:ff:ff:ff:ff:ff
inet 192.168.36.123/24 brd 192.168.36.255 scope global noprefixroute eth0
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe07:f78f/64 scope link
valid_lft forever preferred_lft forever
#⽹卡的配置⽂件
[root@centos7 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eht0
BOOTPROTO=static
NAME=ens0
DEVICE=eth0
ONBOOT=yes
IPADDR=192.168.36.123
GATEWAY=192.168.36.200
PREFIX=24
A主机ping主机Router1，可以通。

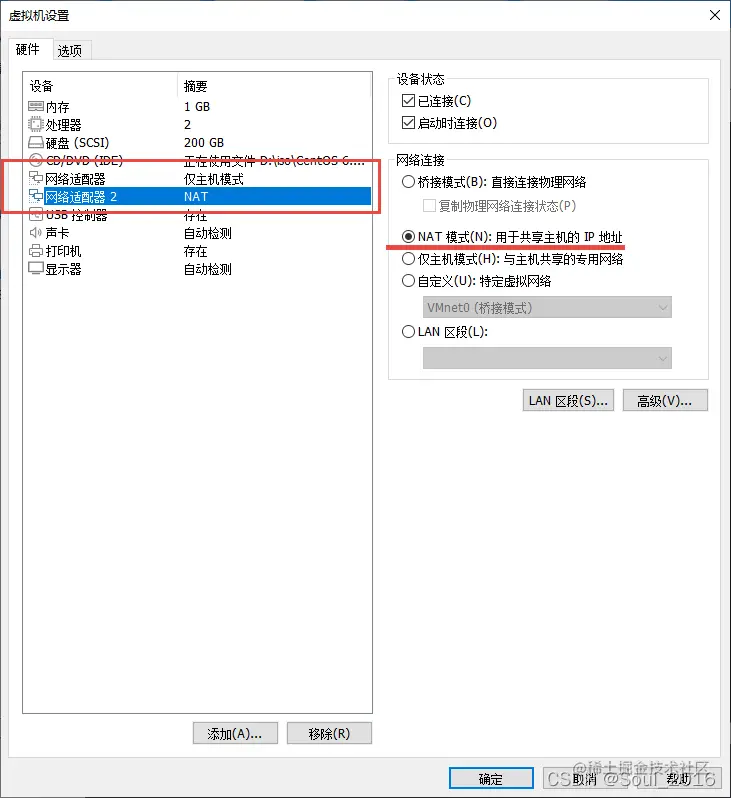

主机Router1的配置
第⼀块⽹卡
第⼆块⽹卡
[root@centos6R1 ~]# cd /etc/sysconfig/network-scripts/
#⽹卡⼀配置⽂件的内容
[root@centos6R1 network-scripts]# cat ifcfg-eth0
BOOTPROTO=static
DEVICE=eth0
NAME=eth0
ONBOOT=yes
IPADDR=192.168.36.200
PREFIX=24
#⽹卡⼆配置⽂件的内容
[root@centos6R1 network-scripts]# cat ifcfg-eth1
BOOTPROTO=none
DEVICE=eth1
IPADDR=10.0.0.200
PREFIX=8
#重启网络
systemctl restart network
如果报错如下【点此查看】
Bringing up interface eth1: Error: Connection activation failed: The connection is not for this device.
[FAILED]
#Router1主机ping主机A，可以通
[root@centos6R1 ~]# ping 192.168.36.123 -c 2
#查看路由信息
[root@centos6R1 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.36.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1003 0 0 eth1
10.0.0.0 0.0.0.0 255.0.0.0 U 0 0 0 eth1
#添加路由
[root@centos6R1 ~]# route add -net 172.22.0.0/16 gw 10.0.0.201
#已经查到了、刚刚添加的路由信息
[root@centos6R1 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.36.0 0.0.0.0 255.255.255.0 U 0 0 0 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1003 0 0 eth1
172.22.0.0 10.0.0.201 255.255.0.0 UG 0 0 0 eth1
10.0.0.0 0.0.0.0 255.0.0.0 U 0 0 0 eth1
#开启地址转发功能
[root@centos6R1 ~]# cat /proc/sys/net/ipv4/ip_forward
0
[root@centos6R1 ~]# echo 1 > /proc/sys/net/ipv4/ip_forward
主机Router2的配置
#网卡1(NET模式)
[root@centos6R2 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
ONBOOT=yes
BOOTPROTO=none
NAME="System eth0"
IPADDR=172.22.0.201
PREFIX=16
#网卡2（桥接模式）
[root@centos6R2 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
IPADDR=10.0.0.201
PREFIX=8
#添加路由
[root@centos6R2 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1003 0 0 eth1
172.22.0.0 0.0.0.0 255.255.0.0 U 0 0 0 eth0
10.0.0.0 0.0.0.0 255.0.0.0 U 0 0 0 eth1
[root@centos6R2 ~]# route add -net 192.168.36.0/24 gw 10.0.0.200
[root@centos6R2 ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.36.0 10.0.0.200 255.255.255.0 UG 0 0 0 eth1
169.254.0.0 0.0.0.0 255.255.0.0 U 1002 0 0 eth0
169.254.0.0 0.0.0.0 255.255.0.0 U 1003 0 0 eth1
172.22.0.0 0.0.0.0 255.255.0.0 U 0 0 0 eth0
10.0.0.0 0.0.0.0 255.0.0.0 U 0 0 0 eth1
开启地址转发功能
[root@centos6R2 ~]# cat /proc/sys/net/ipv4/ip_forward
0
[root@centos6R2 ~]# echo 1 > /proc/sys/net/ipv4/ip_forward
[root@centos6R2 ~]# cat /proc/sys/net/ipv4/ip_forward
1
主机B的配置
#网卡（桥接模式）
[root@centos7 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eht0
BOOTPROTO=static
NAME=ens0
DEVICE=eth0
ONBOOT=yes
IPADDR=172.22.0.123
GATEWAY=172.22.0.201
PREFIX=16
#ping测试
[root@centos7 ~]# ping 172.22.0.201 -c 2
PING 172.22.0.201 (172.22.0.201) 56(84) bytes of data.
64 bytes from 172.22.0.201: icmp_seq=1 ttl=64 time=0.279 ms
64 bytes from 172.22.0.201: icmp_seq=2 ttl=64 time=0.367 ms
--- 172.22.0.201 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1000ms
rtt min/avg/max/mdev = 0.279/0.323/0.367/0.044 ms
四台主机配置完毕，开始测试
主机A,ping主机B，成功。
[root@centos7 ~]# ping 172.22.0.123 -c 2
PING 172.22.0.123 (172.22.0.123) 56(84) bytes of data.
64 bytes from 172.22.0.123: icmp_seq=1 ttl=62 time=0.916 ms
64 bytes from 172.22.0.123: icmp_seq=2 ttl=62 time=1.08 ms
--- 172.22.0.123 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1001ms
rtt min/avg/max/mdev = 0.916/1.002/1.088/0.086 ms
#查看路由路径
[root@centos7 ~]# traceroute 172.22.0.123
traceroute to 172.22.0.123 (172.22.0.123), 30 hops max, 60 byte packets
1 gateway (192.168.36.200) 0.314 ms 0.219 ms 0.167 ms
2 10.0.0.201 (10.0.0.201) 0.525 ms 0.497 ms 0.446 ms
3 172.22.0.123 (172.22.0.123) 0.958 ms 0.920 ms 0.914 ms

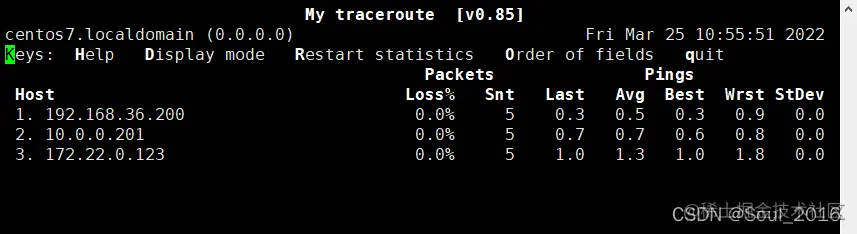

#mtr查看路径，效果
[root@centos7 ~]# mtr 172.22.0.123
实验⼆：配置centos6系统的⽹络
⽬的：
掌握在centos6系统上配置ip、dns、主机名、修改网卡名称、配置路由、查看网络状态等。
前提
可用虚拟机centos6.9系统，连接物理网络。
步骤：
1、hostname命令：修改主机名，临时有效
【例1】修改主机名为node1
[root@magedu ~]# hostname node1
验证临时⽣效：
[root@magedu ~]# exec bash
[root@node1 ~]#
2、通过配置⽂件修改主机名，重启永久⽣效
【例2】编辑⽂件/etc/sysconfig/network，修改主机名为magedu
[root@node1 ~]# cat /etc/sysconfig/network
HOSTNAME=magedu
3、设置本地解析器/etc/hosts，在使⽤dns前检查
【例3】添加本机地址为172.18.119.74解析映射为magedu.com，172.18.0.1映射为server.com
[root@node1 ~]# vim /etc/hosts
172.18.119.74 magedu.com
172.18.0.1 server.com
4、ifconfig命令：显⽰或配置⽹卡的ip地址
【例4】查看本机的ip地址
[root@magedu ~]# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 192.168.36.123 netmask 255.255.255.0 broadcast 192.168.36.255
inet6 fe80::20c:29ff:fe07:f78f prefixlen 64 scopeid 0x20<link>
ether 00:0c:29:07:f7:8f txqueuelen 1000 (Ethernet)
RX packets 2291 bytes 190405 (185.9 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 2168 bytes 238727 (233.1 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
inet 127.0.0.1 netmask 255.0.0.0
inet6 ::1 prefixlen 128 scopeid 0x10<host>
loop txqueuelen 1000 (Local Loopback)
RX packets 144 bytes 14864 (14.5 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 144 bytes 14864 (14.5 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
virbr0: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500
inet 192.168.122.1 netmask 255.255.255.0 broadcast 192.168.122.255
ether 52:54:00:fd:6c:1b txqueuelen 1000 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 0 bytes 0 (0.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
【例5】配置eth1⽹卡地址为1.1.1.1/24
[root@magedu ~]# ifconfig eth1 1.1.1.1/24 up
或：
[root@magedu ~]# ifconfig eth1 1.1.1.1 netmask 255.255.255.0
查看eth1⽹卡地址：
[root@magedu ~]# ifconfig eth1
eth1 Link encap:Ethernet HWaddr 00:0C:29:E8:7D:C5
inet addr:1.1.1.1 Bcast:1.1.1.255 Mask:255.255.255.0
inet6 addr: fe80::20c:29ff:fee8:7dc5/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:652 errors:0 dropped:0 overruns:0 frame:0
TX packets:667 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:64467 (62.9 KiB) TX bytes:56436 (55.1 KiB)
【例6】禁⽤eth1⽹卡
[root@magedu ~]# ifconfig eth1 down
查看⽹卡eth1：
[root@magedu ~]# ifconfig eth1
eth1 Link encap:Ethernet HWaddr 00:0C:29:E8:7D:C5
inet addr:1.1.1.1 Bcast:1.1.1.255 Mask:255.255.255.0
BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:652 errors:0 dropped:0 overruns:0 frame:0
TX packets:667 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:64467 (62.9 KiB) TX bytes:56436 (55.1 KiB)
【例7】激活eth1⽹卡
[root@magedu ~]# ifconfig eth1 up
查看⽹卡eth1：
[root@magedu ~]# ifconfig eth1
eth1 Link encap:Ethernet HWaddr 00:0C:29:E8:7D:C5
inet addr:1.1.1.1 Bcast:1.1.1.255 Mask:255.255.255.0
inet6 addr: fe80::20c:29ff:fee8:7dc5/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:652 errors:0 dropped:0 overruns:0 frame:0
TX packets:672 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:64467 (62.9 KiB) TX bytes:56874 (55.5 KiB)
【例8】配置eth1的⽹卡别名为eth1:0，ip为10.0.0.100
[root@magedu ~]# ifconfig eth1:0 10.0.0.100/24 up
查看：
[root@magedu ~]# ifconfig
eth1:0 Link encap:Ethernet HWaddr 00:0C:29:C2:73:B3
inet addr:10.0.0.100 Bcast:10.0.0.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
5、route命令：查看、添加、删除路由
【例9】查看路由表
[root@magedu ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.130.0 0.0.0.0 255.255.255.0 U 1 0 0 eth1
172.18.0.0 0.0.0.0 255.255.0.0 U 1 0 0 eth0
0.0.0.0 172.18.0.1 0.0.0.0 UG 0 0 0 eth0
【例10】添加到1.1.1.1的主机路由，下⼀跳为172.18.0.1
[root@magedu ~]# route add -host 1.1.1.1 gw 172.18.0.1
[root@magedu ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
1.1.1.1 172.18.0.1 255.255.255.255 UGH 0 0 0 eth0
【例11】删除主机路由1.1.1.1
[root@magedu ~]# route del -host 1.1.1.1
【例12】添加到1.1.1.0/24的⽹络路由，下⼀跳为172.18.0.1
[root@magedu ~]# route add -net 1.1.1.0/24 gw 172.18.0.1 dev eth0
或：
[root@magedu ~]# route add -net 1.1.1.0 netmask 255.255.255.0 gw 172.18.0.1 dev eth0
查看路由：
[root@magedu ~]# route -n
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.130.0 0.0.0.0 255.255.255.0 U 0 0 0 eth1
1.1.1.0 172.18.0.1 255.255.255.0 UG 0 0 0 eth0
【例13】添加默认路由
[root@magedu ~]# route add -net 0.0.0.0 netmask 0.0.0.0 gw 172.18.0.1
或；
[root@magedu ~]# route add default gw 172.18.0.1
6、ip命令：可配置⽹卡启⽤或禁⽤、设置ip地址、设置路由
【例14】禁⽤ens38⽹卡
[root@magedu ~]# ip link set dev ens38 down
【例15】查看eth1⽹卡的状态
[root@magedu ~]# ip link show dev eth1
6: eth1: <BROADCAST,MULTICAST> mtu 1500 qdisc pfifo_fast state DOWN mode DEFAULT group
default qlen 1000
link/ether 00:0c:29:69:08:ca brd ff:ff:ff:ff:ff:ff
【例16】启⽤eth1⽹卡
[root@magedu ~]# ip link set dev eth1 up
查看状态：
[root@magedu ~]# ip link show dev eth1
6: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT
group default qlen 1000
link/ether 00:0c:29:69:08:ca brd ff:ff:ff:ff:ff:ff
【例17】显⽰所有⽹卡状态信息
[root@magedu ~]# ip link show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN mode DEFAULT group
default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT
group default qlen 1000
link/ether 00:0c:29:69:08:b6 brd ff:ff:ff:ff:ff:ff
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP mode DEFAULT
group default qlen 1000
link/ether 00:0c:29:69:08:c0 brd ff:ff:ff:ff:ff:ff
...
【例18】删除⽹卡eth1上的地址1.1.1.1/8
[root@magedu ~]# ip addr del 1.1.1.1/8 dev eth1
查看：
[root@magedu ~]# ip addr show dev eth1
6: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default
qlen 1000
link/ether 00:0c:29:69:08:ca brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:fe69:8ca/64 scope link
valid_lft forever preferred_lft forever
【例19】添加⽹卡eth1上的地址3.3.3.3/24
[root@magedu ~]# ip addr add 3.3.3.3/24 dev eth1
【例20】查看⽹卡eth1上的ip地址
[root@magedu ~]# ip add show dev eth1
6: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default
qlen 1000
link/ether 00:0c:29:69:08:ca brd ff:ff:ff:ff:ff:ff
inet 3.3.3.3/24 scope global eth1
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe69:8ca/64 scope link
valid_lft forever preferred_lft forever
【例21】配置eth1⽹卡别名为ens38:0，地址为4.4.4.4/24
[root@magedu ~]# ip addr add 4.4.4.4/24 dev eth1 label eth1:0
查看：
[root@magedu ~]# ip add show dev eth1
6: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default
qlen 1000
link/ether 00:0c:29:69:08:ca brd ff:ff:ff:ff:ff:ff
inet 3.3.3.3/24 scope global eth1
valid_lft forever preferred_lft forever
inet 4.4.4.4/24 scope global eth1:0
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe69:8ca/64 scope link
valid_lft forever preferred_lft forever
【例22】删除eth1⽹卡别名为eth1:0
[root@magedu ~]# ip addr flush dev eth1 label eth1:0
查看：
[root@magedu ~]# ip add show dev eth1
6: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default
qlen 1000
link/ether 00:0c:29:69:08:ca brd ff:ff:ff:ff:ff:ff
inet 3.3.3.3/24 scope global eth1
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe69:8ca/64 scope link
valid_lft forever preferred_lft foreve
【例23】删除eth1⽹卡上的使⽤ip地址
[root@magedu ~]# ip addr flush dev eth1
查看：
[root@magedu ~]# ip add show dev eth1
6: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default
qlen 1000
link/ether 00:0c:29:69:08:ca brd ff:ff:ff:ff:ff:ff
【例24】查看路由表
[root@magedu ~]# ip route show
或
[root@magedu ~]# ip route list
default via 172.18.0.1 dev eth0 proto dhcp metric 100
default via 192.168.130.2 dev eth1 proto dhcp metric 101
172.18.0.0/16 dev eth0 proto kernel scope link src 172.18.118.87 metric 100
192.168.122.0/24 dev virbr0 proto kernel scope link src 192.168.122.1
192.168.130.0/24 dev eth1 proto kernel scope link src 192.168.130.130 metric 101
【例25】添加主机路由192.168.1.13
[root@magedu ~]# ip route add 192.168.1.13 via 172.18.0.1
查看：
[root@magedu ~]# ip route show
default via 172.18.0.1 dev eth0 proto dhcp metric 100
default via 192.168.130.2 dev eth1 proto dhcp metric 101
172.18.0.0/16 dev eth0 proto kernel scope link src 172.18.118.87 metric 100
192.168.1.13 via 172.18.0.1 dev eth0
192.168.122.0/24 dev virbr0 proto kernel scope link src 192.168.122.1
192.168.130.0/24 dev eth1 proto kernel scope link src 192.168.130.130 metric 101
【例26】添加⽹络路由192.168.0.0/24
[root@magedu ~]# ip route add 192.168.0.0/24 via 172.18.0.1
查看：
[root@magedu ~]# ip route show
default via 172.18.0.1 dev eth0 proto dhcp metric 100
default via 192.168.130.2 dev eth1 proto dhcp metric 101
172.18.0.0/16 dev eth0 proto kernel scope link src 172.18.118.87 metric 100
192.168.0.0/24 via 172.18.0.1 dev eth0
192.168.122.0/24 dev virbr0 proto kernel scope link src 192.168.122.1
192.168.130.0/24 dev eth1 proto kernel scope link src 192.168.130.130 metric 101
【例27】添加默认⽹关
[root@magedu ~]# ip route add default via 172.18.0.1
或：
[root@magedu ~]# ip route add default via 172.18.0.1 dev eth0
【例28】删除路由
[root@magedu ~]# ip route del default via 172.18.0.1
【例29】清空⽹卡eth1上的路由
[root@magedu ~]# ip route flush dev eth1
7、编辑⽹卡配置⽂件，⼀次性设定ip、掩码、dns、⽹关，使其重启永久⽣效
【例30】编辑⽹卡eth0的配置⽂件，设置ip为192.168.0.2，掩码为255.255.255.0，⽹关为172.18.0.1，dns为 8.8.8.8
[root@magedu ~]# cd /etc/sysconfig/network-scripts/
[root@magedu ~]# vim ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
HWADDR=00:0C:29:6A:28:CA
IPADDR=192.168.0.2
NETMASK=255.255.0.0
DNS1=8.8.8.8
GATEWAY=172.18.0.1
8、通过修改dns配置⽂件，设置dns服务器的ip地址 【例31】配置dns⽂件，地址为172.18.0.1，重启永久⽣效
[root@magedu ~]# vim /etc/resolv.conf
nameserver 172.18.0.1
9、netstat命令：显⽰⽹络连接
【例32】查看tcp协议，⽤数⼦显⽰ip和端⼝，所有状态⽹络连接
[root@magedu ~]# netstat -tan
Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 0.0.0.0:52961 0.0.0.0:* LISTEN
tcp 0 0 0.0.0.0:111 0.0.0.0:* LISTEN
【例33】查看udp协议，⽤数⼦显⽰ip和端⼝，所有状态⽹络连接
[root@magedu ~]# netstat -uan
Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address Foreign Address State
udp 0 0 0.0.0.0:70 0.0.0.0:*
【例34】查看tcp协议，⽤数⼦显⽰ip和端⼝，所有处于监听状态⽹络连接
[root@magedu ~]# netstat -tnl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State
tcp 0 0 0.0.0.0:52961 0.0.0.0:* LISTEN
【例35】查看udp协议，⽤数⼦显⽰ip和端⼝，所有处于监听状态⽹络连接
[root@magedu ~]# netstat -unl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address Foreign Address State
udp 0 0 127.0.0.1:703 0.0.0.0:*
...
【例36】显⽰所有接⼝统计数据
[root@magedu ~]# netstat -i
Kernel Interface table
Iface MTU Met RX-OK RX-ERR RX-DRP RX-OVR TX-OK TX-ERR TX-DRP TX-OVR Flg
eth0 1500 0 2899 0 0 0 2079 0 0 0 BMRU
eth1 1500 0 666 0 0 0 674 0 0 0 BMRU
lo 65536 0 120 0 0 0 120 0 0 0 LRU
【例37】显⽰eth0接⼝是流量数据
[root@magedu ~]# netstat -I=eth0
Kernel Interface table
Iface MTU Met RX-OK RX-ERR RX-DRP RX-OVR TX-OK TX-ERR TX-DRP TX-OVR Flg
eth0 1500 0 2919 0 0 0 2096 0 0 0 BMRU
此命令等价于 ifconfig -s eth0
10、ss命令：显⽰套接字的⼯具
【例38】显⽰所有tcp协议相关的套接字，以数⼦⽅式显⽰
[root@magedu ~]# ss -tan
State Recv-Q Send-Q Local Address:Port Peer Address:Port
LISTEN 0 128 *:52961 *:*
...
【例39】显⽰所有tcp协议处于监听状态的套接字，以数⼦⽅式显⽰
[root@magedu ~]# ss -tanl
State Recv-Q Send-Q Local Address:Port Peer Address:Port
LISTEN 0 128 *:52961 *:*
...
【例40】所有tcp协议处于监听状态的套接字，以数⼦⽅式显⽰，并显⽰相关程序和pid
[root@magedu ~]# ss -tanlp
State Recv-Q Send-Q Local Address:Port Peer Address:Port
LISTEN 0 128 *:52961 *:* users:(("rpc.statd",1789,8))
...
【例41】显⽰所有tudp协议相关的套接字，以数⼦⽅式显⽰ [root@magedu ~]# ss -uan State Recv-Q Send-Q Local Address:Port Peer Address:Port UNCONN 0 0 *:68 :
11、bonding配置
【例42】把eth0和eth1进⾏⽹卡绑定绑定同⼀IP地址对外提供服务，可以实现⾼可⽤或者负载均衡。 前提：关闭NetworkManager服务
[root@magedu ~]# service NetworkManager stop
配置bond0⽂件：
[root@magedu ~]# vim /etc/sysconfig/network-scripts/ifcfg-bond0
DEVICE=bond0
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=static
BONDING_OPTS="miimon=100 mode=1"
IPADDR=1.1.1.1
NETMASK=255.255.255.0
配置⽹卡⽂件
[root@magedu ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
添加内容：
DEVICE=eth0
HWADDR=00:50:56:3d:28:04
TYPE=Ethernet
ONBOOT=yes
MASTER=bond0
SLAVE=yes
[root@magedu ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth1
EVICE=eth1
HWADDR=00:50:56:37:2b:03
TYPE=Ethernet
ONBOOT=yes
MASTER=bond0
SLAVE=yes
重启⽹络服务
[root@magedu ~]# service network restart
查看bond信息
[root@magedu ~]# cat /proc/net/bonding/bond0
查看bond模式
[root@magedu ~]# cat /sys/class/net/bond0/bonding/mode
实验三：配置centos7系统的⽹络
⽬的：
掌握在centos7系统上配置ip、dns、主机名、修改网卡名称、配置路由、查看网络状态等。
前提
可用虚拟机linux系统，连接网络。
命令介绍：
1、hostnamectl命令设置主机名，永久⽣效
【例1】修改主机名为node1
[root@magedu ~]#hostnamectl set-hostname node1
查看主机名：
[root@magedu ~]# hostname
或：
[root@magedu ~]# hostnamectl status
此⽅法设置主机名后永久⽣效，其实际修改的配置⽂件是/etc/hostname，若删除该⽂件，恢复默认主机名为 localhost.localdomain。
2、nmcli命令
【例2】查看⽹卡信息
[root@magedu ~]# nmcli
ens33: connected to ens33
"Intel 82545EM Gigabit Ethernet Controller (Copper) (PRO/1000 MT Single Port
Adapter)"
ethernet (e1000), 00:0C:29:69:08:B6, hw, mtu 1500
ip4 default
inet4 172.18.118.87/16
route4 0.0.0.0/0
route4 172.18.0.0/16
inet6 fe80::20c:29ff:fe69:8b6/64
route6 ff00::/8
route6 fe80::/64
...
注意：ens33: connected to ens33这句显⽰的意义，第⼀个ens33表⽰⽹卡的设备名称，第⼆个ens33表⽰使⽤的配置 ⽂件名称。
【例3】可通过命令查看使⽤的⽹卡配置⽂件信息如下：
[root@magedu ~]# nmcli connection show
NAME UUID TYPE DEVICE
ens33 c96bc909-188e-ec64-3a96-6a90982b08ad ethernet ens33
virbr0 d3cf5ef7-3e68-4272-8db4-8df418774ad8 bridge virbr0
ens34 631d3c53-1f8f-4e9b-be82-b4308e83b859 ethernet --
ens35 330979d5-87ac-45fa-9d29-b6ffa0900c76 ethernet --
也就是说，⼀个⽹卡创建多个配置不同的⽹络属性即多个配置名称，使⽤哪个配置名称就连接到该配置名称即可。 此命令 也可缩写为：
[root@magedu ~]# ncmli c s
【例4】查看⽹卡设备信息
[root@magedu ~]# nmcli device
DEVICE TYPE STATE CONNECTION
ens33 ethernet connected eth0
virbr0 bridge connected virbr0
ens34 ethernet disconnected --
ens35 ethernet disconnected --
lo loopback unmanaged --
virbr0-nic tun unmanaged --
此命令也可缩写为：
[root@magedu ~]# nmcli d
【例5】禁⽤ens34⽹卡设备 禁⽤前，查看ens34⽹卡正常：
[root@magedu ~]# ip address show ens34
3: ens34: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group
default qlen 1000
link/ether 00:0c:29:69:08:c0 brd ff:ff:ff:ff:ff:ff
inet 192.168.130.130/24 brd 192.168.130.255 scope global noprefixroute dynamic ens34
valid_lft 1299sec preferred_lft 1299sec
inet6 fe80::b926:d6d6:2b39:12ff/64 scope link noprefixroute
valid_lft forever preferred_lft forever
禁⽤ens34⽹卡：
[root@magedu ~]# nmcli device disconnect ens34
Device 'ens34' successfully disconnected.
注意：此命令等价于：
[root@magedu ~]# ifdown ens34
验证是否禁⽤了ens34⽹卡：
[root@magedu ~]# ip address show ens34
3: ens34: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group
default qlen 1000
link/ether 00:0c:29:69:08:c0 brd ff:ff:ff:ff:ff:ff
【例6】启⽤ens34⽹卡
[root@magedu ~]# nmcli device connect ens34
Device 'ens34' successfully activated with '631d3c53-1f8f-4e9b-be82-b4308e83b859'.
【例7】给ens34⽹卡增加⼀个配置名称为zhangsan
[root@magedu ~]# nmcli connection add con-name zhangsan type ethernet ifname ens34
Connection 'zhangsan' (e3e9c2f7-15fa-4d47-add4-c6667b0dbc33) successfully added.
查看⽹卡使⽤的配置名称：
[root@magedu ~]# nmcli connection show
NAME UUID TYPE DEVICE
ens33 c96bc909-188e-ec64-3a96-6a90982b08ad ethernet ens33
ens34 631d3c53-1f8f-4e9b-be82-b4308e83b859 ethernet ens34
ens35 330979d5-87ac-45fa-9d29-b6ffa0900c76 ethernet ens35
virbr0 d3cf5ef7-3e68-4272-8db4-8df418774ad8 bridge virbr0
zhangsan e3e9c2f7-15fa-4d47-add4-c6667b0dbc33 ethernet --
此时，会⾃动创建⼀个⽹卡配置⽂件名为ifcfg-zhangsan：
[root@magedu ~]# ls /etc/sysconfig/network-scripts/
会看到的其中有⼀个⽂件名为：ifcfg-zhangsan。 【例8】切换⽹卡配置，使⽤配置名称为zhangsan的⽹卡配置
[root@magedu ~]# nmcli connection up zhangsan
Connection successfully activated (D-Bus active path:
/org/freedesktop/NetworkManager/ActiveConnection/42)
查看⽹卡使⽤的配置名称：
[root@magedu ~]# nmcli connection show
NAME UUID TYPE DEVICE
ens33 c96bc909-188e-ec64-3a96-6a90982b08ad ethernet ens33
virbr0 d3cf5ef7-3e68-4272-8db4-8df418774ad8 bridge virbr0
zhangsan e3e9c2f7-15fa-4d47-add4-c6667b0dbc33 ethernet ens34
ens34 631d3c53-1f8f-4e9b-be82-b4308e83b859 ethernet --
ens35 330979d5-87ac-45fa-9d29-b6ffa0900c76 ethernet --
【例9】把⽹卡的配置名称zhangsan修改为ens33-office 修改前查看：
[root@magedu ~]# nmcli connection show
NAME UUID TYPE DEVICE
ens33 c96bc909-188e-ec64-3a96-6a90982b08ad ethernet ens33
virbr0 f470a79b-022b-4b48-a4c8-eb506b72465b bridge virbr0
zhangsan e3e9c2f7-15fa-4d47-add4-c6667b0dbc33 ethernet ens34
ens34 631d3c53-1f8f-4e9b-be82-b4308e83b859 ethernet --
ens35 330979d5-87ac-45fa-9d29-b6ffa0900c76 ethernet --
修改：
[root@magedu ~]# nmcli connection modify zhangsan connection.id ens34-office
修改后查看：
[root@magedu ~]# nmcli connection show
NAME UUID TYPE DEVI
ens33 c96bc909-188e-ec64-3a96-6a90982b08ad ethernet ens3
ens34-office e3e9c2f7-15fa-4d47-add4-c6667b0dbc33 ethernet ens3
virbr0 f470a79b-022b-4b48-a4c8-eb506b72465b bridge virb
ens34 631d3c53-1f8f-4e9b-be82-b4308e83b859 ethernet --
ens35 330979d5-87ac-45fa-9d29-b6ffa0900c76 ethernet --
【例10】⼿动设定⽹卡配置名称为ens34-office的相关信息：ip地址为1.1.1.1/24，⽹关为1.1.1.254，dns为8.8.8.8 设定前查看：
[root@magedu ~]# nmcli connection show ens34-office
或：
[root@magedu ~]# ip address show ens34
[root@magedu ~]# nmcli connection modify ens34-office ipv4.method manual ipv4.addresses
1.1.1.1/24 ipv4.gateway 1.1.1.254 ipv4.dns 8.8.8.8
使其⽣效：
[root@magedu ~]# nmcli connection up ens34-office
注意：因为现在正在使⽤的是就是ens34-office这个⽹卡的配置名称，所以设定后，要重新up使其⽣效。 设定后查看：
[root@magedu ~]# ip a s ens34
【例11】修改⽹卡配置名称ens34-office中ip地址为9.9.9.9/24
[root@magedu ~]# nmcli connection modify ens34-office ipv4.addresses 9.9.9.9/24
使其⽣效：
[root@magedu ~]# nmcli connection up ens34-office
【例12】给⽹卡配置名称ens34-office中添加多个ip地址
[root@magedu ~]# nmcli connection modify ens34-office +ipv4.addresses 2.2.2.2/24
[root@magedu ~]# nmcli connection modify ens34-office +ipv4.addresses 3.3.3.3/24
使其⽣效：
[root@magedu ~]# nmcli connection up ens34-office
查看：
[root@magedu ~]# nmcli connection show ens34-office
或：
[root@magedu ~]# ip a s ens34
【例13】从⽹卡配置名称ens34-office中删除ip地址2.2.2.2/24
[root@magedu ~]# nmcli connection modify ens34-office -ipv4.addresses 2.2.2.2/24
【例14】删除⽹卡的⼀个配置名称即删除⽹卡的⼀个配置⽂件
[root@magedu ~]# nmcli connection delete ens34-office
【例15】使⽤nmcli命令实现把ens35和ens36⽹卡进⾏bonding，ip地址为1.1.1.1/24 第⼀步：添加bonding接⼝，配置名为bond0，接⼝名为bond0，使⽤主备模式：
[root@magedu ~]# nmcli connection add type bond con-name bond0 ifname bond0 mode activebackup
查看：
[root@magedu ~]# nmcli connection show
NAME UUID TYPE DEVICE
bond0 b062dc15-b61f-44e4-9acb-66c6358124e6 bond bond0
第⼆步：给配置名为bond0⼿动添加ip地址1.1.1.1/24：
[root@magedu ~]# nmcli connection modify bond0 ipv4.method manual ipv4.addresses 1.1.1.1/24
查看：
[root@magedu ~]# nmcli connection show
或：
[root@magedu ~]# ip a s bond0
第三步：启⽤bond0：
[root@magedu ~]# nmcli connection up bond0
第四步：分别把ens35和ens36物理⽹卡作为slave添加到bond0上 配置前查看：
[root@magedu ~]# cat /proc/net/bonding/bond0
[root@magedu ~]# nmcli connection add type bond-slave ifname ens35 con-name bond-slaveens35 master bond0
[root@magedu ~]# nmcli connection add type bond-slave ifname ens36 con-name bond-slaveens36 master bond0
配置后查看：
[root@magedu ~]# nmcli connection show
或：
[root@magedu ~]# cat /proc/net/bonding/bond0
【例15】禁⽤bond0
[root@magedu ~]# nmcli connection down bond0
如果不使⽤bond可删除相关配置：
[root@magedu ~]# nmcli connection delete bond0
[root@magedu ~]# nmcli connection delete bond-slave-ens35
【例16】使⽤nmcli命令创建⽹络组，把ens35和ens36⽹卡添加进⼊⽹络组中 创建物理组team0：⽹络组配置名称为 team0，接⼝名称为team0，使⽤负载均衡模式
[root@magedu ~]# nmcli connection add type team con-name team0 ifname team0 config
'{"runner":{"name":"loadbalance"}}'
把⽹卡ens35和ens36添加到⽹络组team0中：
[root@magedu ~]# nmcli connection add type team-slave con-name team0-slave-ens35 ifname
ens35 master team0
[root@magedu ~]# nmcli connection add type team-slave con-name team0-slave-ens36 ifname
ens36 master team0
给team0⽹络组添加ip地址：
[root@magedu ~]# nmcli connection modify team0 ipv4.method manual ipv4.addresses 1.1.1.1/24
启⽤team0：
[root@magedu ~]# nmcli connection up team0
查看：
[root@magedu ~]# nmcli connection show
或：
[root@magedu ~]# ip a s team0
查看⽹络组状态：
[root@magedu ~]# teamdctl team0 state
【例17】修改⽹络组team0的⼯作模式为主备
[root@magedu ~]# nmcli connection modify team0 team.config '{"runner":
{"name":"activebackup"}}'
[root@magedu ~]# nmcli connection up team0
查看：
[root@magedu ~]# nmcli connection show team0
[root@magedu ~]# teamdctl team0 state
【例18】关闭⽹络组team0
[root@magedu ~]# nmcli connection down team0
【例19】创建虚拟交换机（也称软件⽹桥）
查看：
[root@magedu ~]# nmcli device status
创建⽹桥接⼝名称为br0，配置名称为br0：
[root@magedu ~]# nmcli connection add type bridge con-name br0 ifname br0
把ens35⽹卡桥接到br0上：
[root@magedu ~]# nmcli connection add type bridge-slave con-name br0-ens35 ifname ens35
master br0
给br0添加ip地址1.1.1.1/24：
[root@magedu ~]# nmcli connection modify br0 ipv4.method manual ipv4.addresses 1.1.1.1/24
启⽤br0接⼝：
[root@magedu ~]# nmcli connection up br0
查看：
[root@magedu ~]# brctl show
[root@magedu ~]# nmcli connection show
【例20】从br0⽹桥中删除ens35接⼝
[root@magedu ~]# brctl delif br0 ens35
实验四：测试⽹络
⽬的：
掌握网络连通性、路由跟踪测试、抓包等。
前提
可用虚拟机centos7.5系统，连接网络。
命令介绍：
1、ping命令设置测试⽹络连通性
【例1】测试连接172.18.0.1的连通性
[root@magedu ~]# ping 172.18.0.1
PING 172.18.0.1 (172.18.0.1) 56(84) bytes of data.
64 bytes from 172.18.0.1: icmp_seq=1 ttl=64 time=0.359 ms
64 bytes from 172.18.0.1: icmp_seq=2 ttl=64 time=0.229 ms
64 bytes from 172.18.0.1: icmp_seq=3 ttl=64 time=0.461 ms
....
2、traceroute命令测试路由
【例2】测试百度的路由
[root@magedu ~]# traceroute www.baidu.com
traceroute to www.baidu.com (61.135.169.121), 30 hops max, 60 byte packets
1 gateway (172.18.0.1) 0.210 ms 0.141 ms 0.154 ms
2 192.168.0.1 (192.168.0.1) 0.476 ms 0.528 ms 0.843 ms
3 111.196.56.1 (111.196.56.1) 95.256 ms 95.214 ms 95.148 ms
4 123.126.25.233 (123.126.25.233) 51.826 ms 51.705 ms 51.607 ms
5 61.148.4.213 (61.148.4.213) 56.130 ms bt-230-081.bta.net.cn (202.106.230.81) 55.733
ms 202.106.36.145 (202.106.36.145) 62.081 ms
6 123.126.9.118 (123.126.9.118) 147.779 ms 61.148.147.254 (61.148.147.254) 78.618 ms
61.148.146.170 (61.148.146.170) 82.177 ms
7 * 123.125.248.126 (123.125.248.126) 78.309 ms *
8 * * *
...
3、tracepath命令测试路由
【例3】测试百度的路由
[root@magedu ~]# tracepath www.baidu.com
1?: [LOCALHOST] pmtu 1500
1: gateway 0.388ms
1: gateway 0.589ms
2: 192.168.0.1 1.107ms
3: 192.168.0.1 1.276ms pmtu 1480
3: 111.196.56.1 62.967ms
4: 123.126.25.233 63.747ms asymm 5
5: 202.106.36.145 89.912ms
6: 124.65.59.114 150.413ms
7: 123.125.248.90 105.149ms
8: no reply
...
30: no reply
Too many hops: pmtu 1480
Resume: pmtu 1480
4、tcpdump命令抓包测试**
【例4】在ens33接⼝上抓icmp协议的数据包
[root@magedu ~]# tcpdump -i ens33 -nn icmp
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on ens33, link-type EN10MB (Ethernet), capture size 262144 bytes
04:44:23.609524 IP 172.18.118.87 > 172.18.0.1: ICMP echo request, id 13039, seq 5, length
64
04:44:23.609836 IP 172.18.0.1 > 172.18.118.87: ICMP echo reply, id 13039, seq 5, length 64
04:44:24.610624 IP 172.18.118.87 > 172.18.0.1: ICMP echo request, id 13039, seq 6, length
64
04:44:24.610882 IP 172.18.0.1 > 172.18.118.87: ICMP echo reply, id 13039, seq 6, length 64
