三层交换和单臂路由的eNSP

筱丒
196 阅读1分钟

不同vlan之间通讯

  1. 单臂路由 （选型失败 交换机 没有 路由功能）

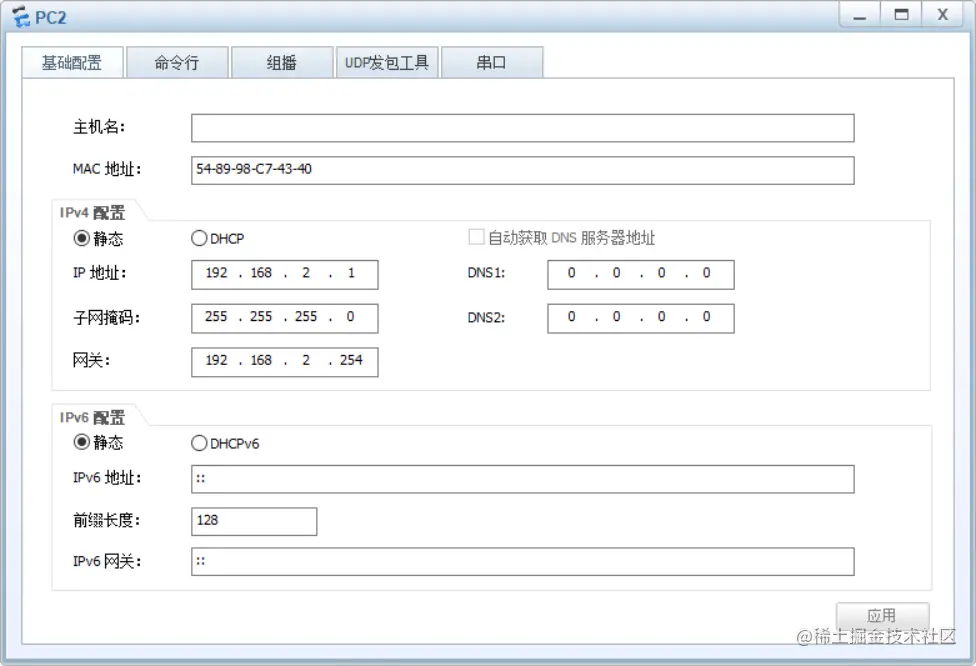

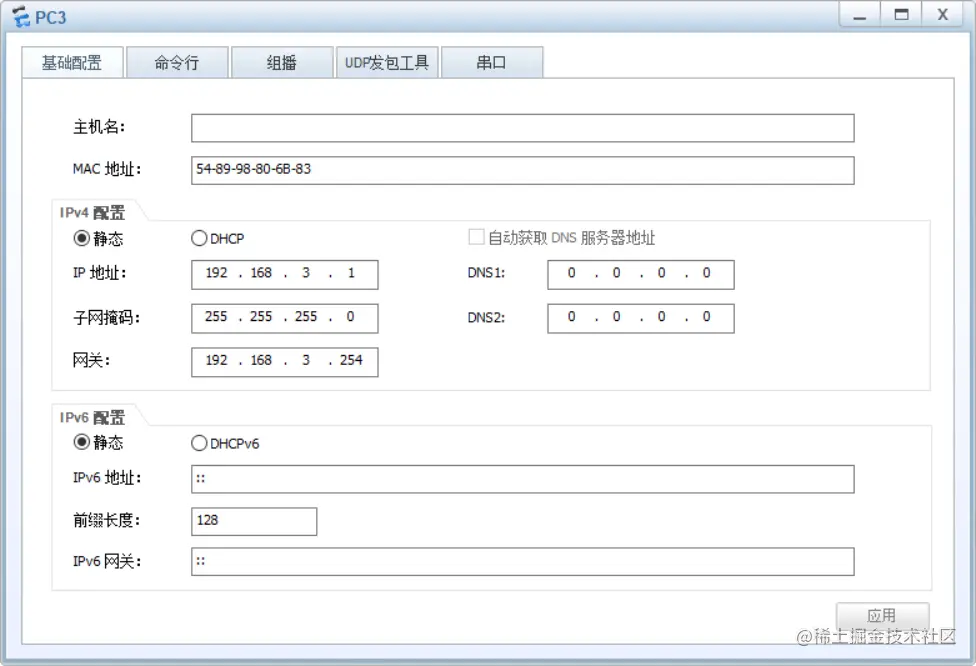

首先配置所有pc的ip地址子网掩码以及网关

pc1 image.png

pc2


pc3

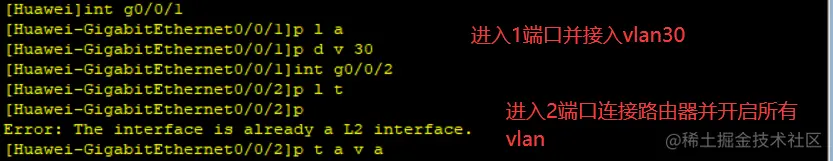

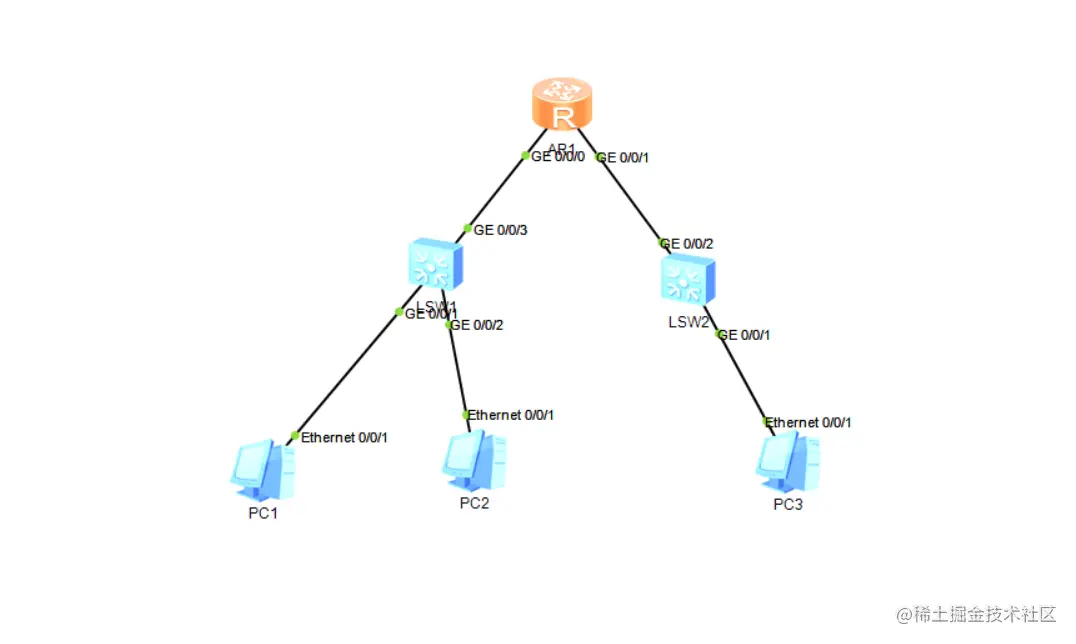

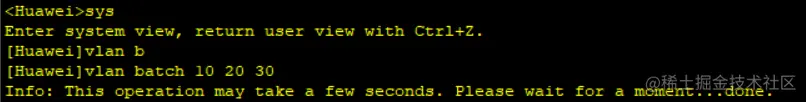

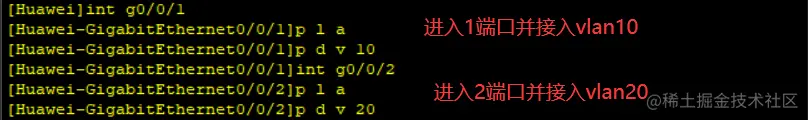

LSW1





LSW2

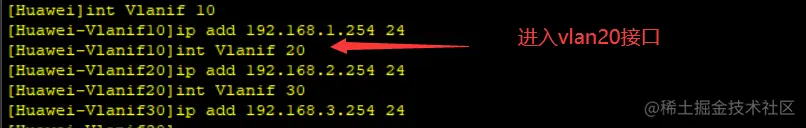

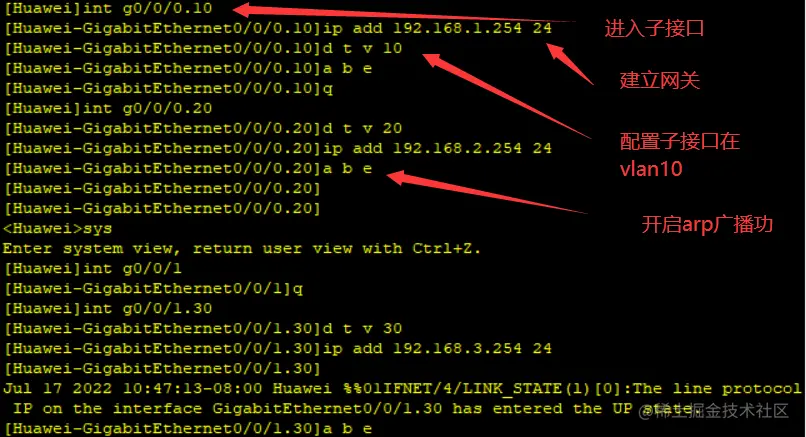

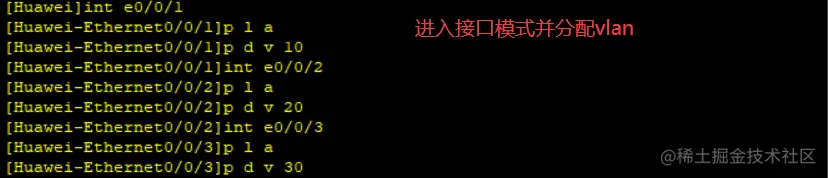

AR1 image.png 2. 三层交换 （推荐使用三层交换）

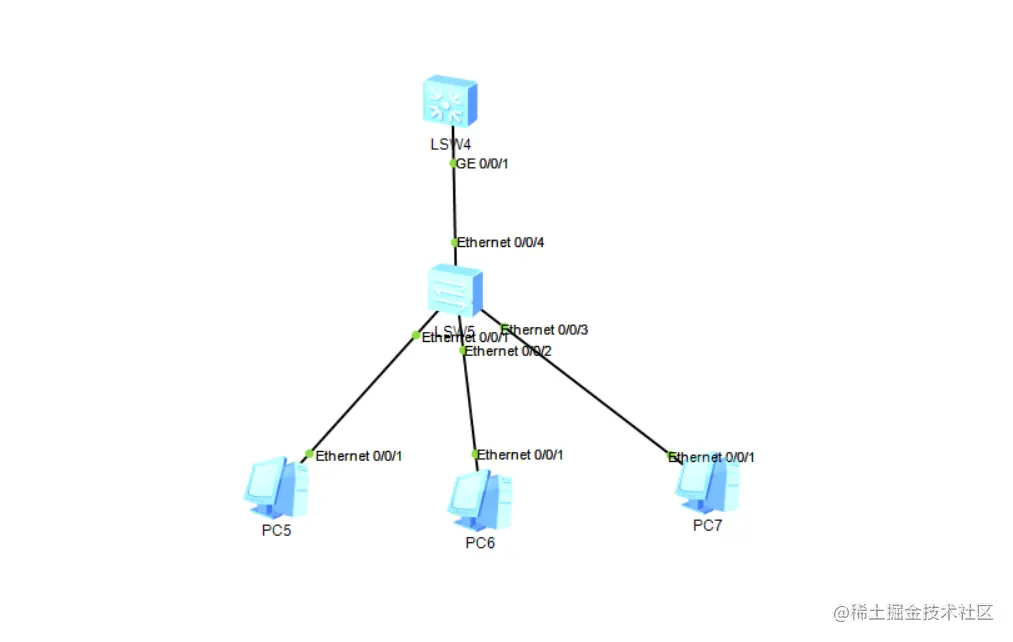

pc5


pc6


pc7


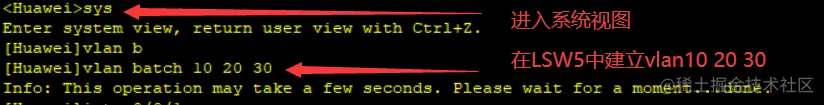

LSW5




LSW4




总结

单臂路由三层交换机都可以实现VLAN之间的通信

单臂路山工作原理:路由器重新封装MAC地址，转换 VLANID

三层交换机:一次路由，多次交换 一次路由:数据流的第一个数据包由三层引擎来处理，重 新封装MAc，再路由转发数据包 多次交换:第一个数据包转发后，会在硬件创建一个MSL 条目，MSL包含FIB(转发信息库:包含邻接主机IP和 vlanid)、邻接关系表(包含邻接主机MAC地址)，通过查 询FIB和邻接关系表重新封装数据帧，从相应端口转发数 据
