过程
IP地址
Pc5：192.168.1.1
Pc6：192.168.1.2
Pc7：192.168.1.3
Pc8：192.168.1.4
Server1：192.168.1.5
Server2：192.168.1.6
SW3配置
[sw3]vlan batch 10 20 ###建VLAN，创建VLAN10、VLAN20
int g0/0/1 ### 进入端口g0/0/1
port link-type access ###端口链路类型访问
port default vlan 10 ###端口默认为VLAN10
int g0/0/2 ###进入端口g0/0/2
port link-type access ###端口链路类型访问
port default vlan 10 ###端口默认为VLAN10
int g0/0/3 ###进入端口g0/0/3
port link-type access ###端口链路类型访问
port default vlan 20 ###端口默认为VLAN20
int g0/0/4 ###进入端口g0/0/4
port link-type access ###端口链路类型访问
port default vlan 20 ###端口默认为VLAN20
int g0/0/5 ###进入端口g0/0/5
port link-type trunk ###端口链路类型访问
port trunk allow-pass vlan all ###端口主管允许通过所有
SW4配置
vlan batch 10 20 ###建VLAN，创建VLAN10、VLAN20
int g0/0/2 ###进入端口g0/0/2
port link-type access ###端口链路类型访问
port default vlan 20 ###端口默认为VLAN20
int g0/0/3 ###进入端口g0/0/3
port link-type access ###端口链路类型访问
port default vlan 10 ###端口默认为VLAN10
int g0/0/1 ###进入端口g0/0/3
port link-type trunk ###端口链路类型访问
port trunk allow-pass vlan all ###端口主管允许通过所有
截图

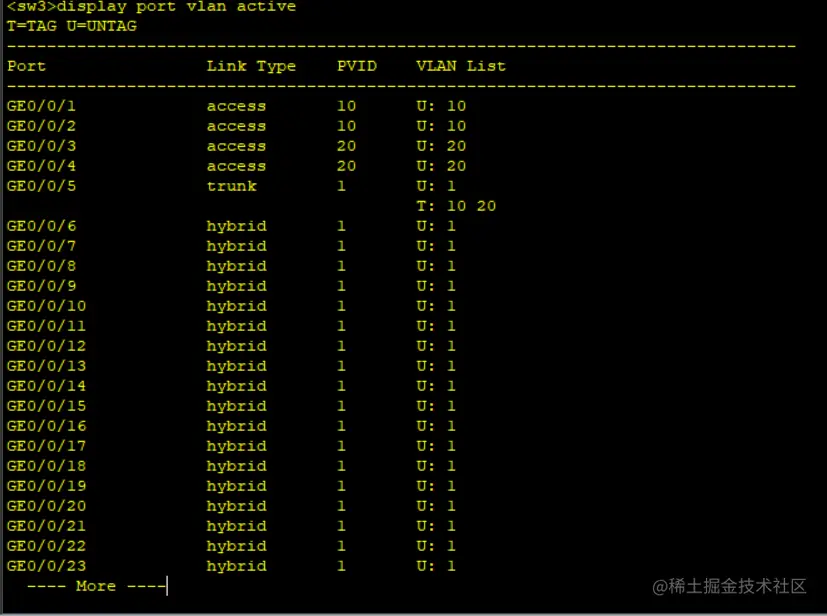

SW3

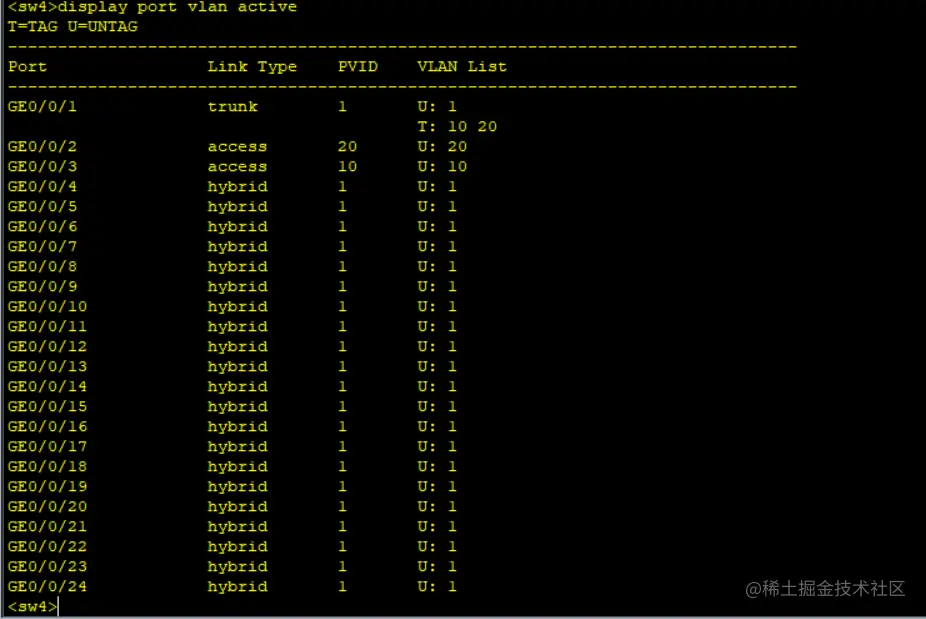

SW4

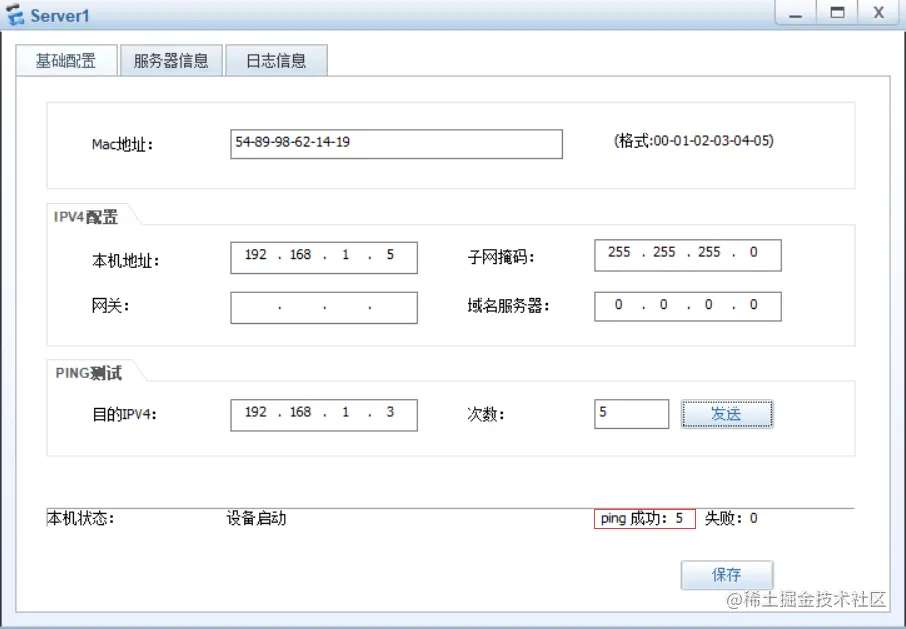

SERVER1访问vlan 10

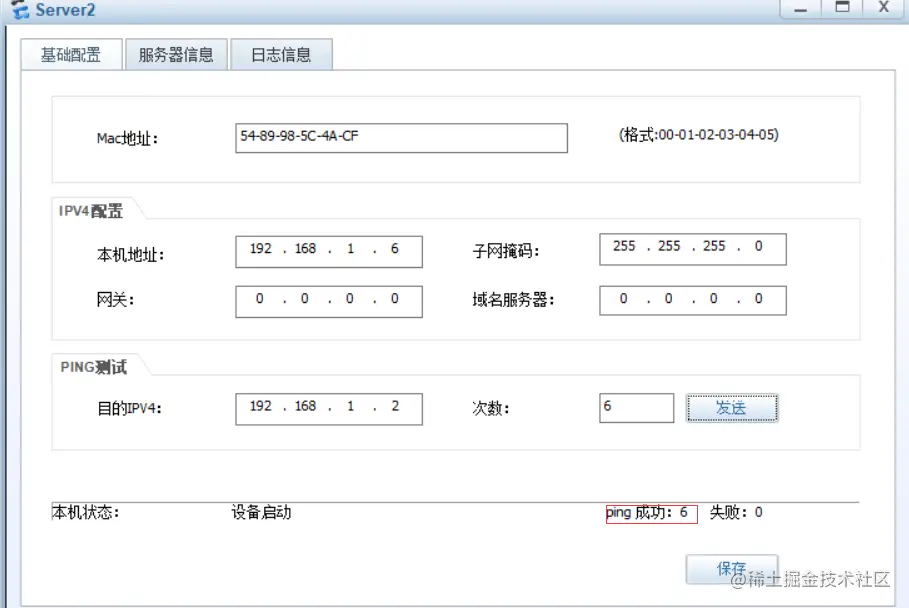

Server2访问vlan20
总结：这个实验主要是学习并运用vlan在ensp中的用法。
