交换机
交换机的 所有端口 处于 同一个广播域 处于不同 冲突域 路由器的 所有端口 处于不同广播域
不同vlan 之间通讯
- 单臂路由 （选型失败 交换机 没有 路由功能）
- 三层交换 （推荐使用三层交换）
交换机会发送数据包交给路由器
pc4 源地址 pc4 IP地址 源mac地址 PC4mac地址
目的地址 pc5的IP地址 目标mac地址 AR2的 地址 g0/0/0.10 子接口
经过 交换机会添加vlan标签
到达路由器会重新封装mac地址，将 目标mac地址 转成 PC5 的 mac地址 然后进行转发 ，
再经过交换机时在把vlan 标签去掉
实验1：

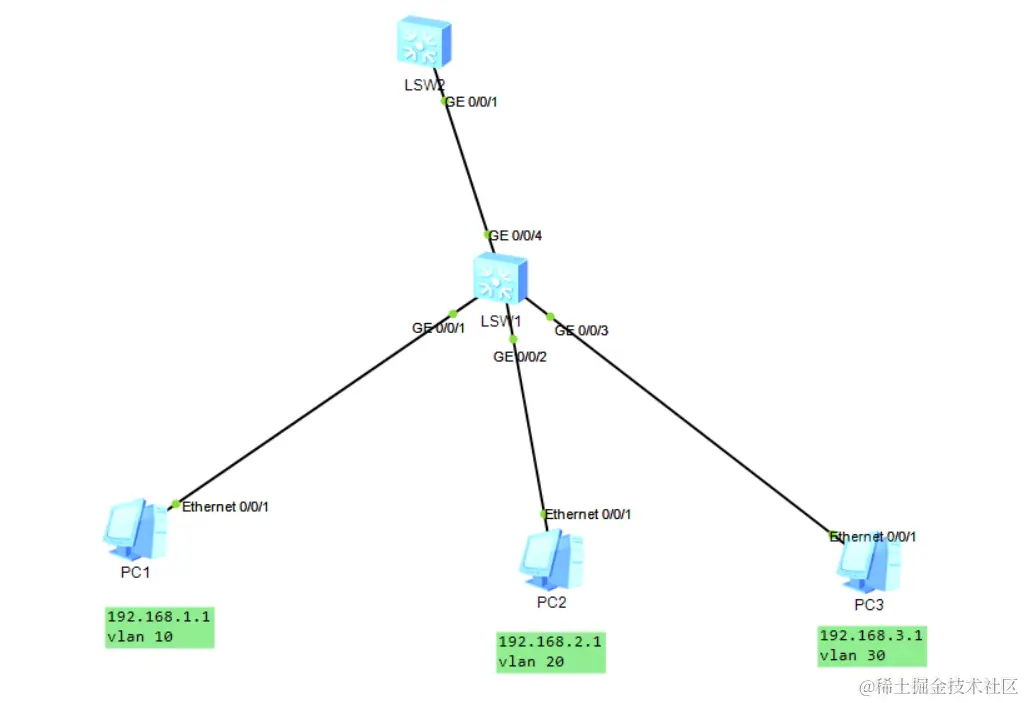

进交换机sw1，通vlan 10 20 30

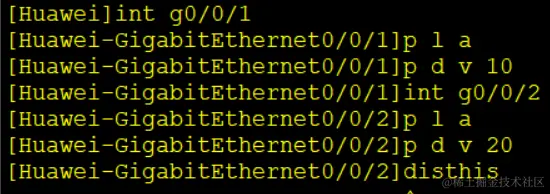

[Huawei-gthernet0/0/1]int g0/0/1
[Huawei-gthernet0/0/1]p l a
[Huawei-gthernet0/0/1]p d v 10
[Huawei-gthernet0/0/1]int g0/0/2
[Huawei-gthernet0/0/2]p l a
[Huawei-gthernet0/0/2]p d v 20
[Huawei-gthernet0/0/2]undo sh
[Huawei-gthernet0/0/2]int g0/0/3
[Huawei-gthernet0/0/3]p l a
[Huawei-gthernet0/0/3]p d v 30
[Huawei-gthernet0/0/3]undo sh
[Huawei-gthernet0/0/3]int g0/0/4

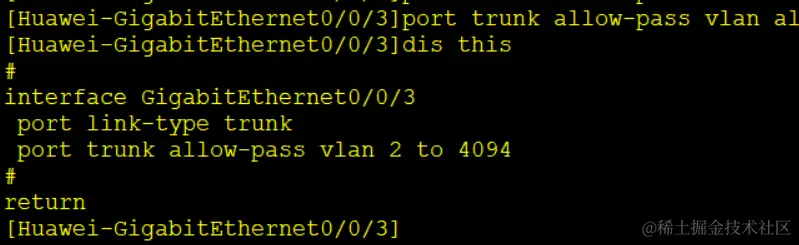

[Huawei-gthernet0/0/4]p l t
[Huawei-gthernet0/0/4]p t a v a
sw1[SW1-Gigabitgthernet0/0/1]p l t 配置 trunk口
[SW2-Gigabitgthernet0/0/1]p t a v a
[Huawei] interface Vlanif 10 #给vlan配置地址
[Huawei-Vlanif10]ip address 192.168.10.254 24
[Huawei-Vlanif10]display ip interface brief ###端口自动激活 interface Vlanif 20

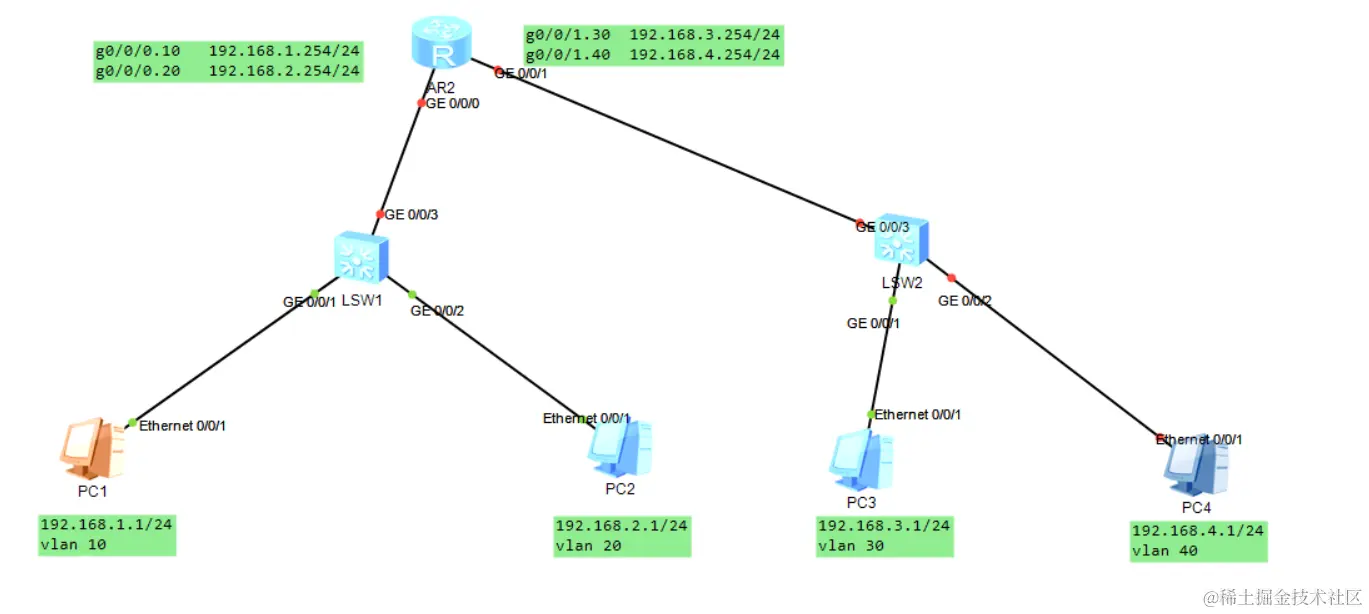

实验二：

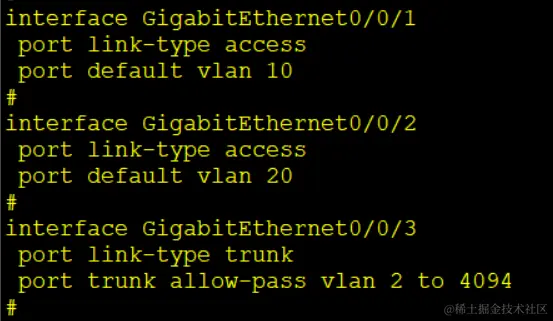

进sw1配置vlan 10 20

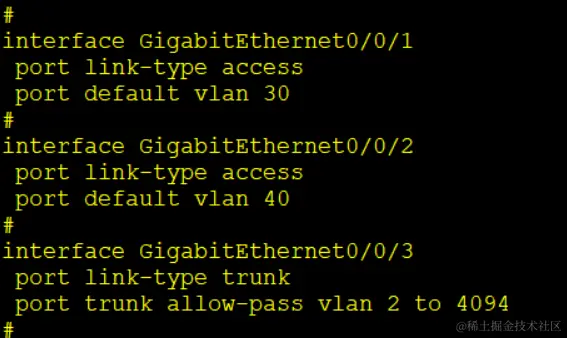

进sw2配置vlan 30 40

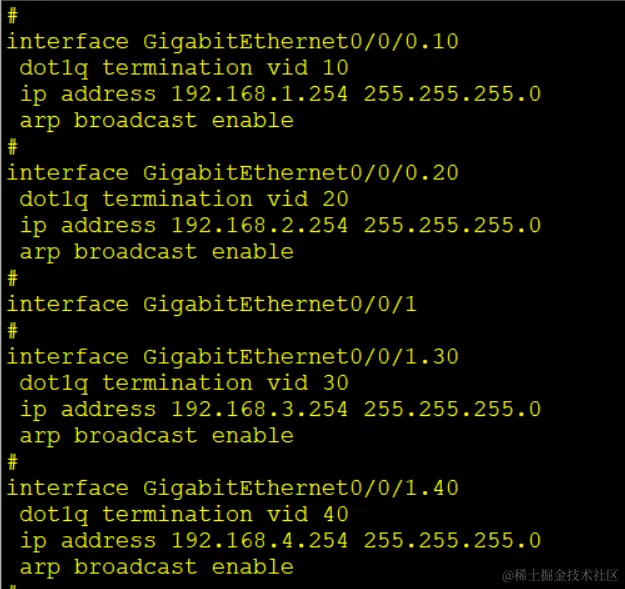

进ar1
