MMAP 实现了一个可以跨进程通信打Boss的组件

始于足下，践于键盘之间

通过前面的学习，趁热打铁，现在就是履行实践的最佳时机。

我们知道：要用MMAP实现一个跨进程通信，只需要调整对mmap函数参数flags进行适当调整即可。

那么接下来由我带大家实现一个简单的框架，并以打游戏的方式向你们一一介绍。

上号

不啰嗦，上号大家都会，不会就点左上角❎

创号

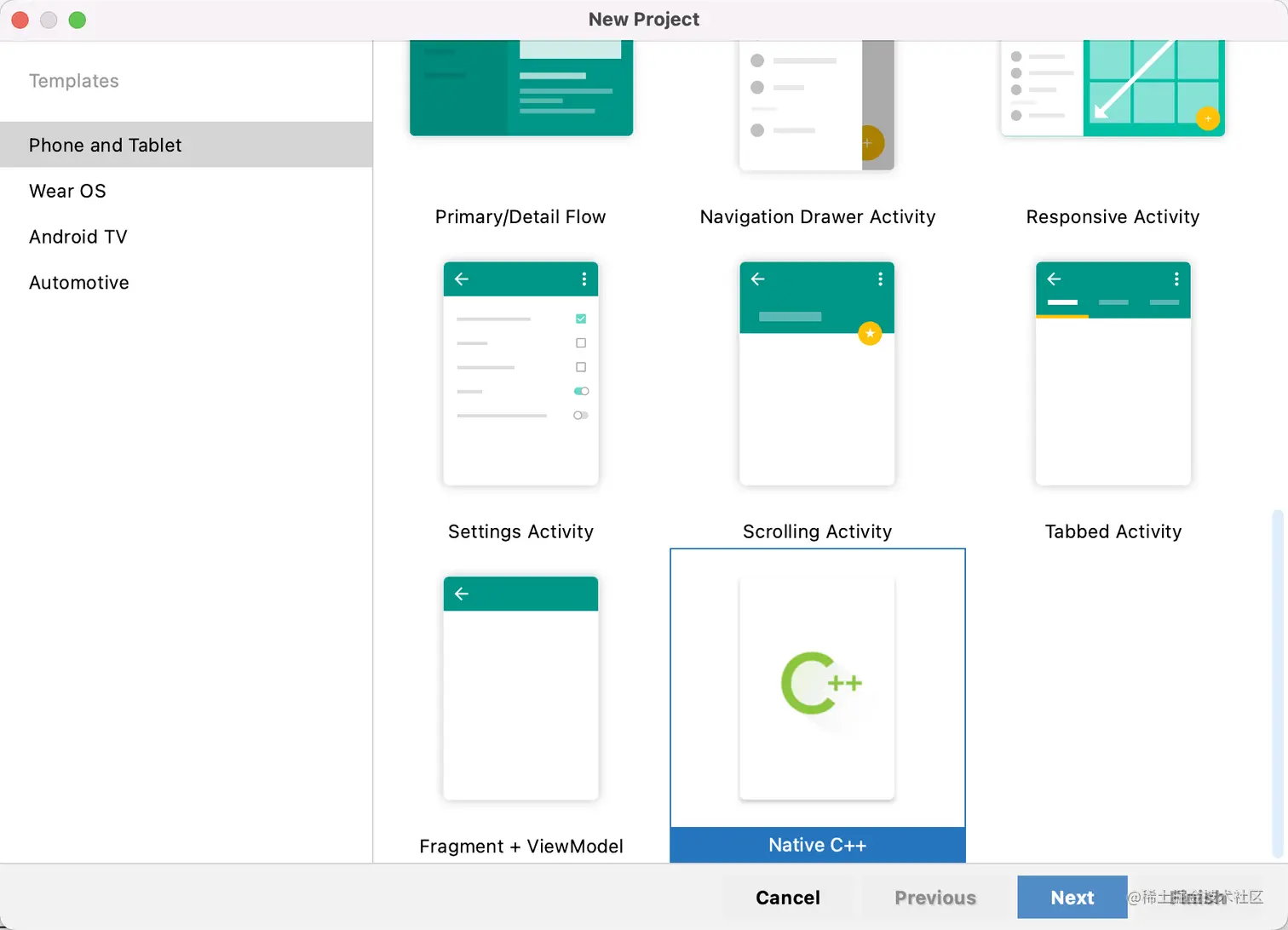

选择Native C++，下一步

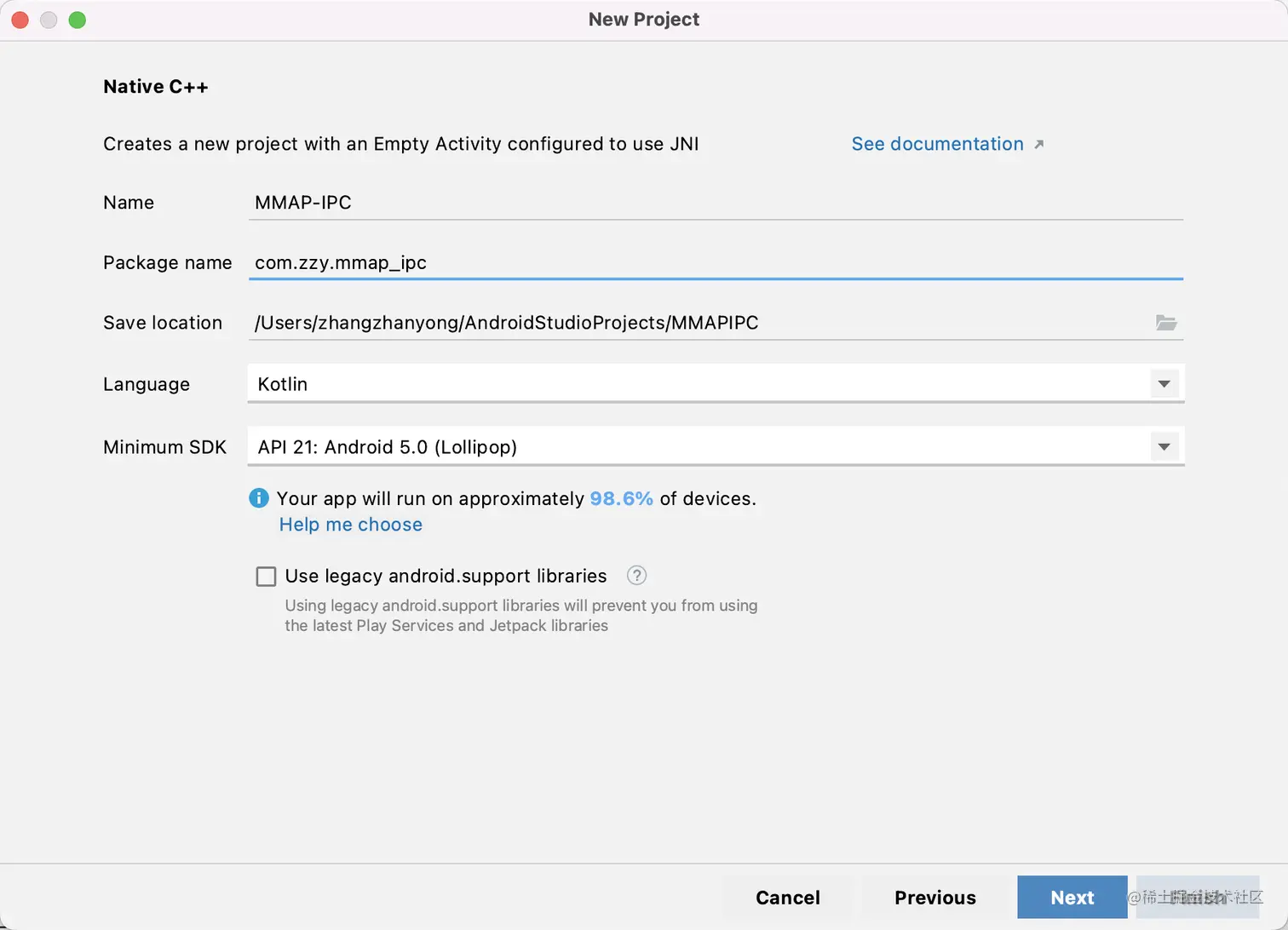

输入账号名称，Next

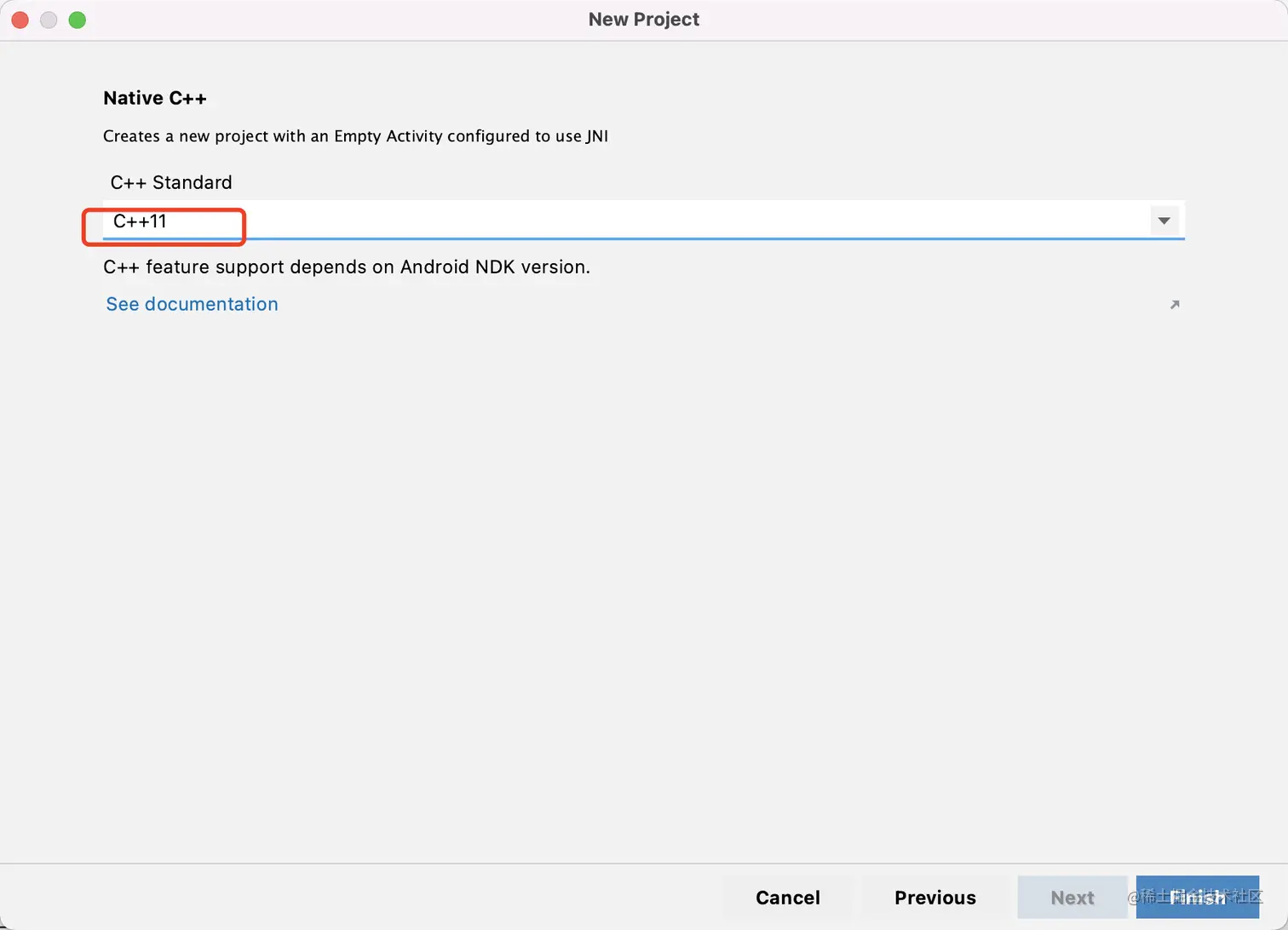

选择C++ 11，喜欢新特性就选择高一些，我猜你也用不到，所以干脆11，点Finish，创号完成。

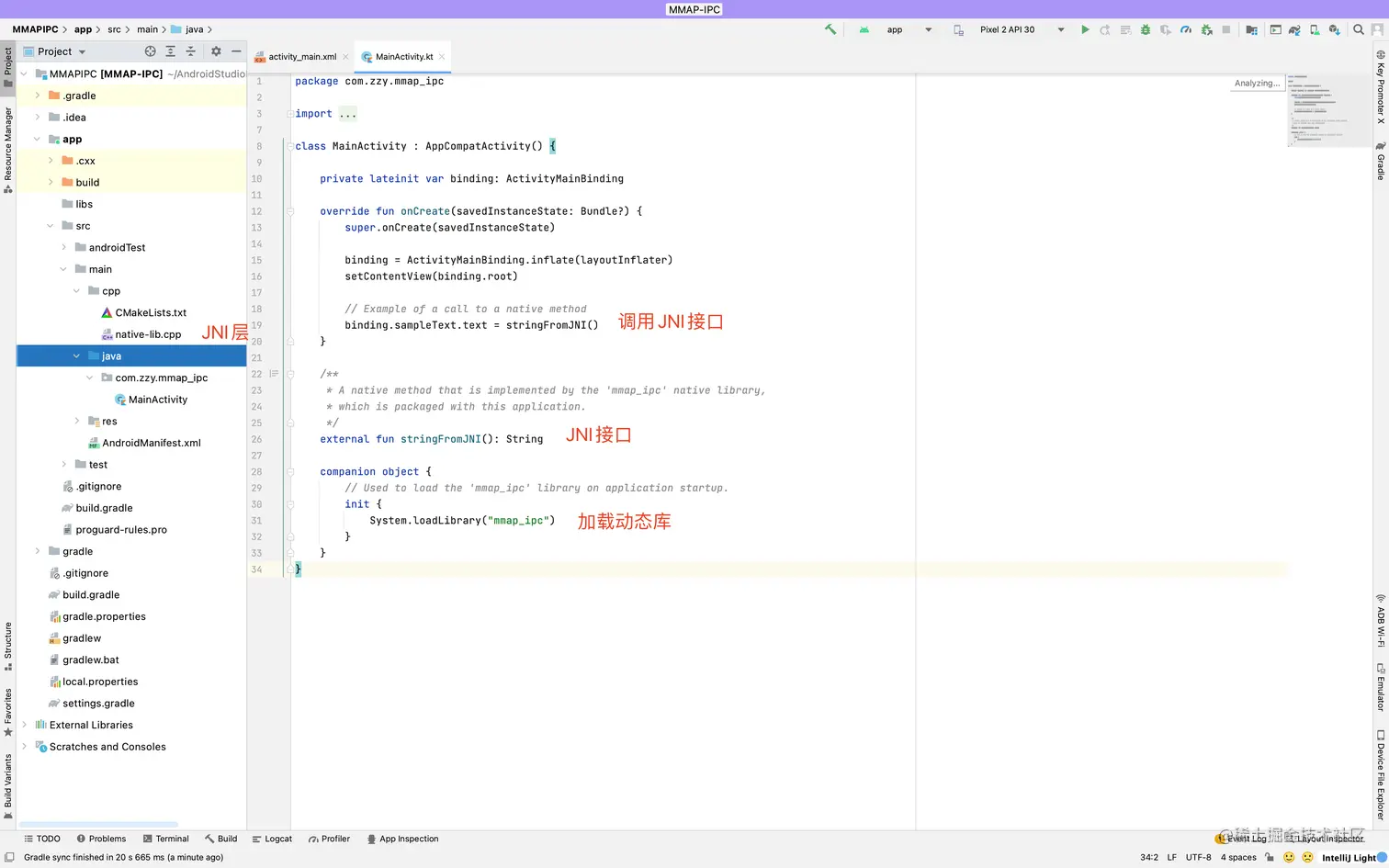

整理装备

简单梳理下资源，顺便再整理下从头到脚的装备，不能裸奔不是

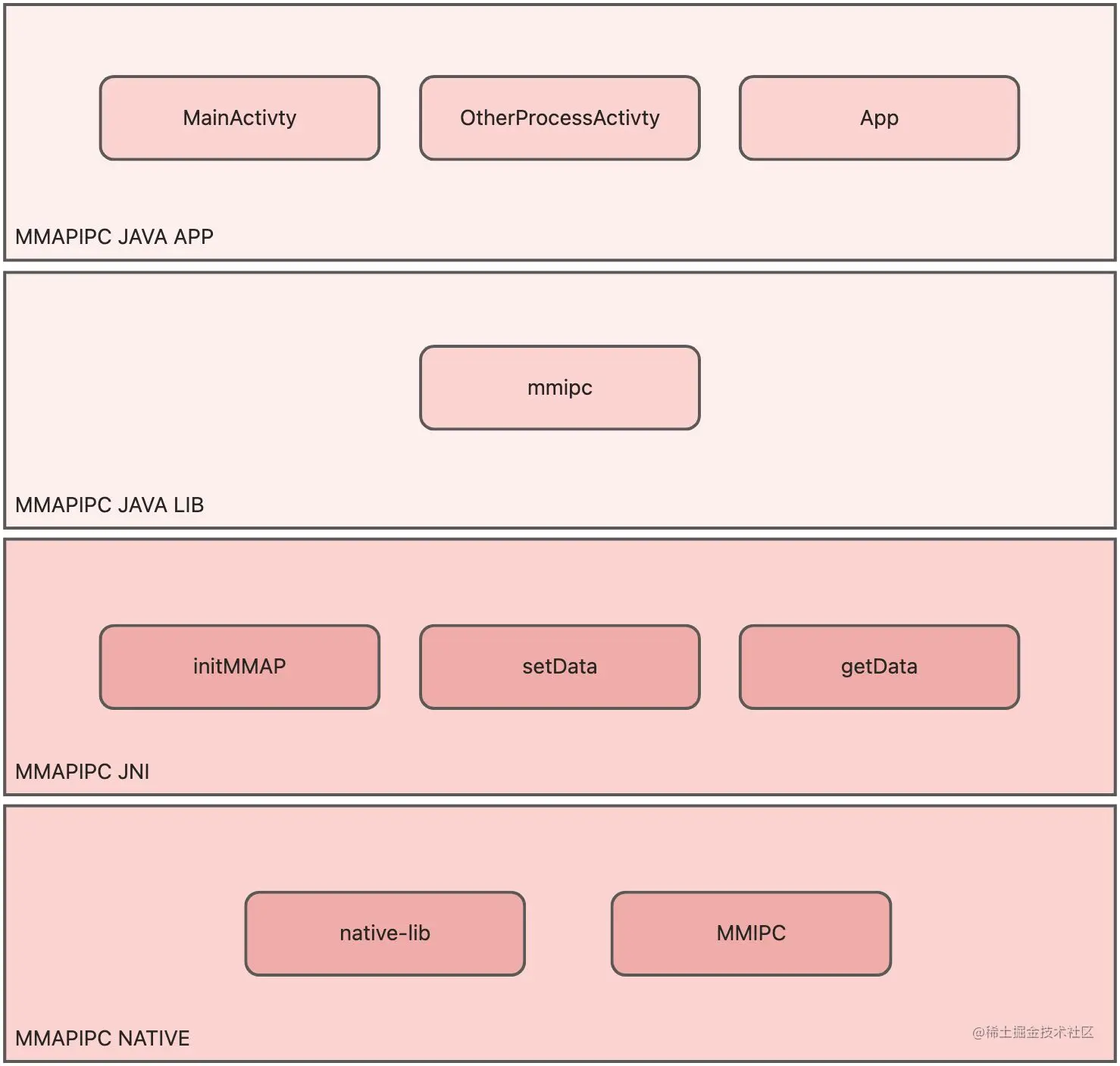

准备齐全后，教你一个万变不离其宗的设计技巧，那就是分层，划分界限，捋清职责，统一风格（不要五颜六色，切记）。

• MMAPIPC JAVA APP 最上层，创建两个Activity，一个在主进程，一个在子进程，App负责初始化mmipc组件
• MMAPIPC JAVA LIB 第二层，创建mmipc module，专门负责通信模块的封装，提供统一的接口
• MMAPIPC JNI 第三层，负责对接native的具体实现
• MMAPIPC NATIVE 最后一层，负责进程通信具体实现

开始打怪

先打小怪，捏柿子肯定要先挑软的对吧，这是基本常识

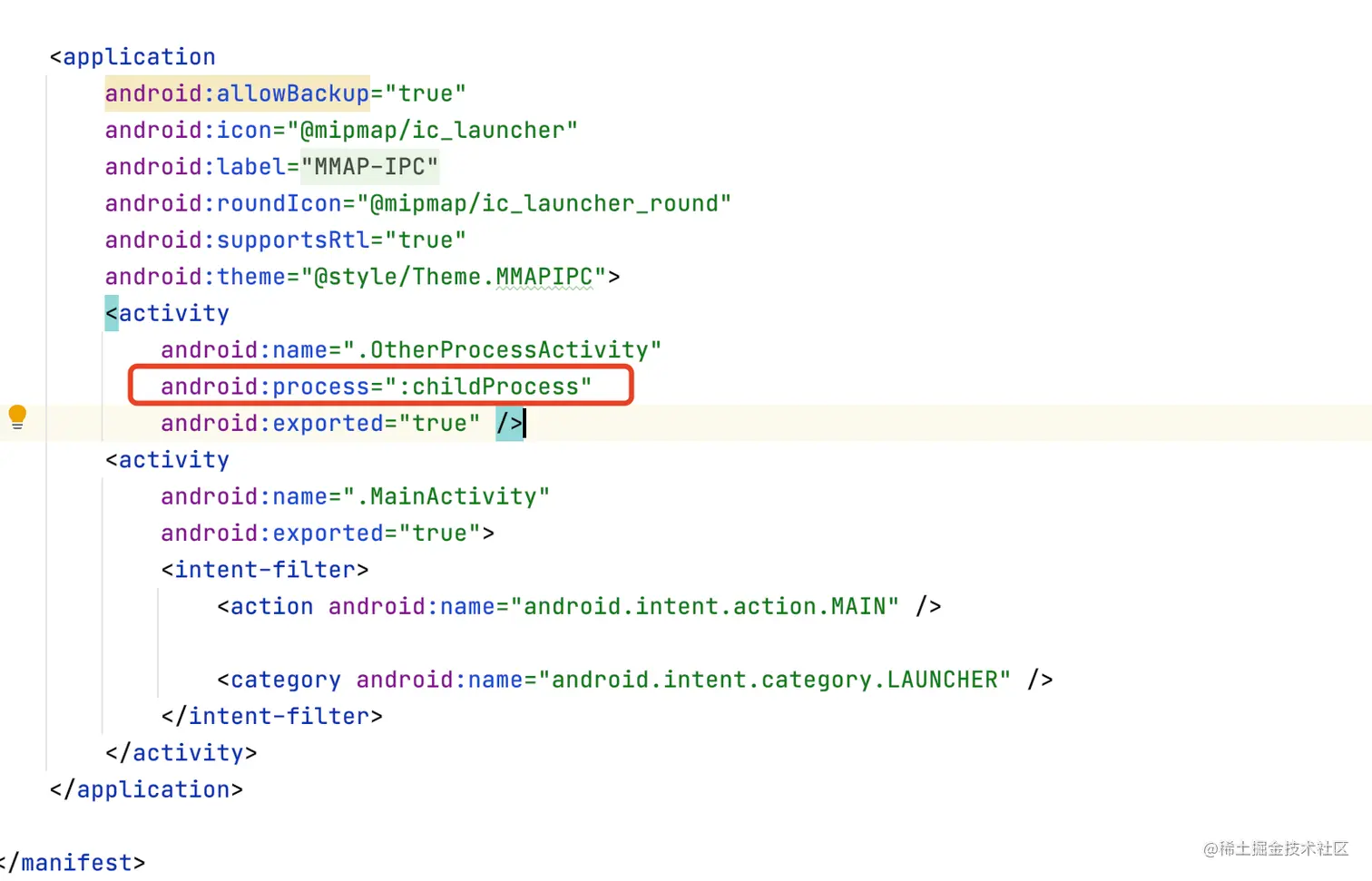

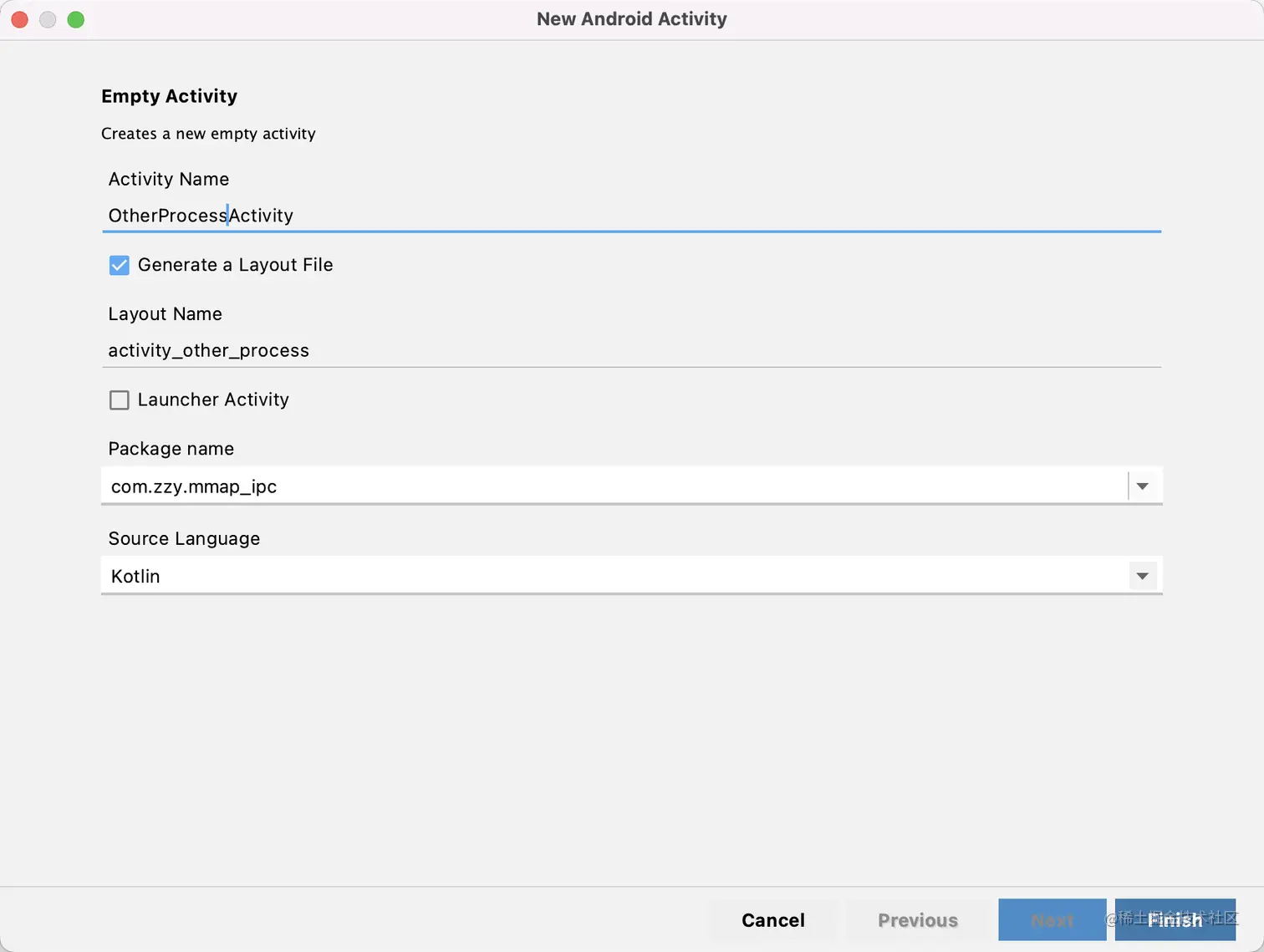

创建打怪的角色完成后，给OtherProcessActivity配置下子进程

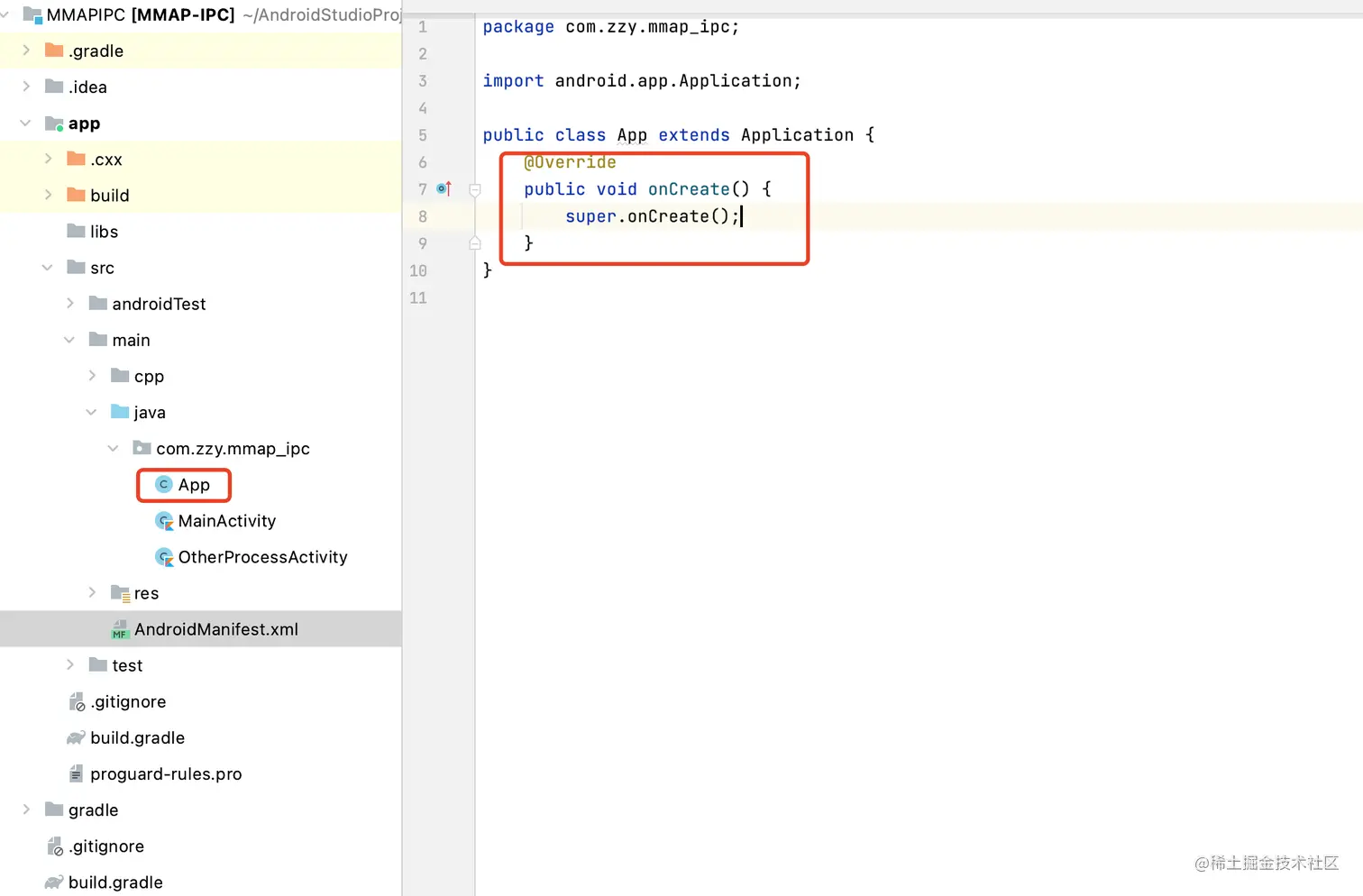

然后创建App，负责初始化Boss对象，后面就可以打他

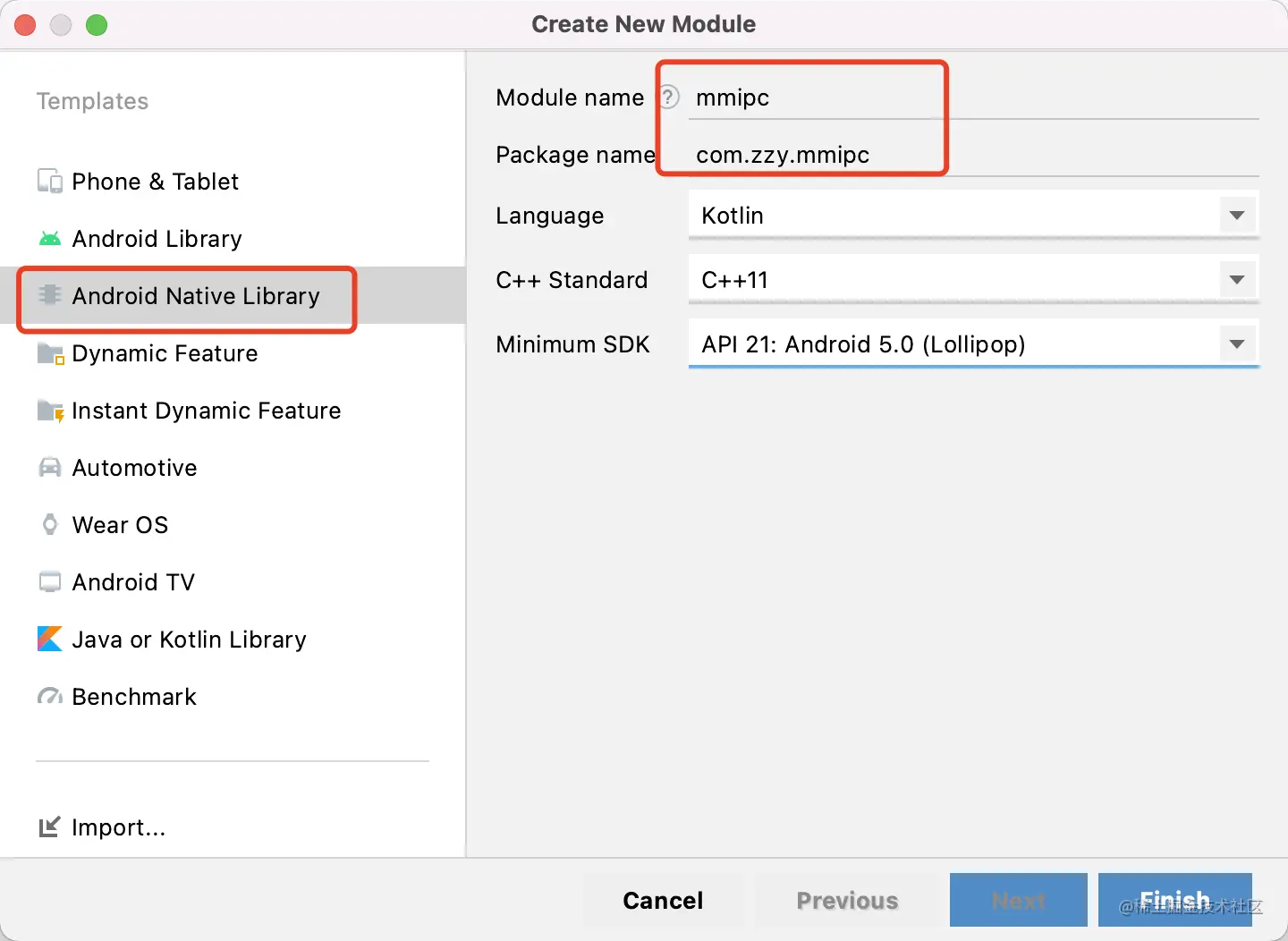

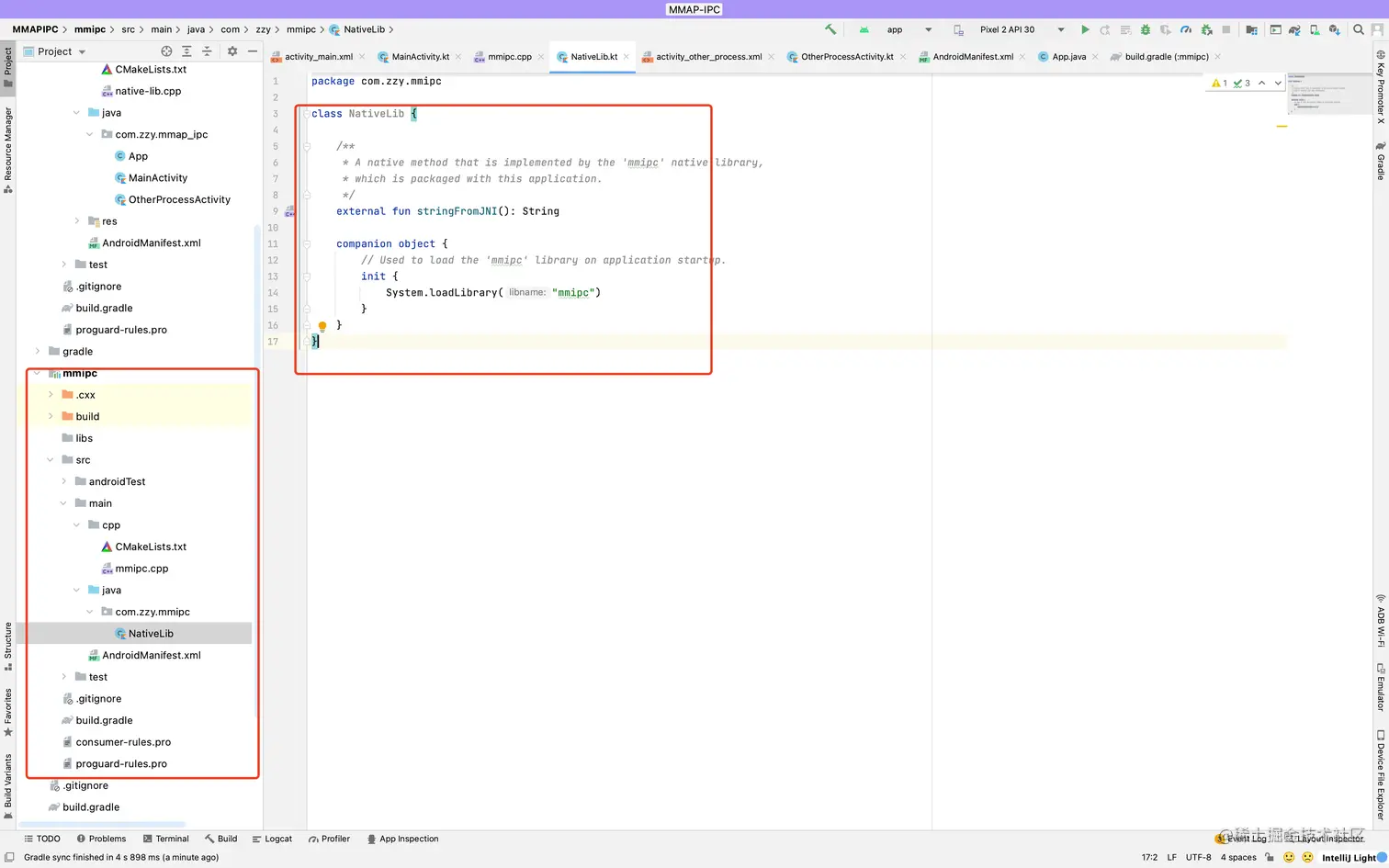

创建Module mmpic，副本的关卡入口

到这里我突然想起来，前面创建App，其实不用创建带Native的项目，好吧，你知道就行了，我就跳过了，人岁数大了就容易妥协，本人换账号是不可能了，都练了二三十年了

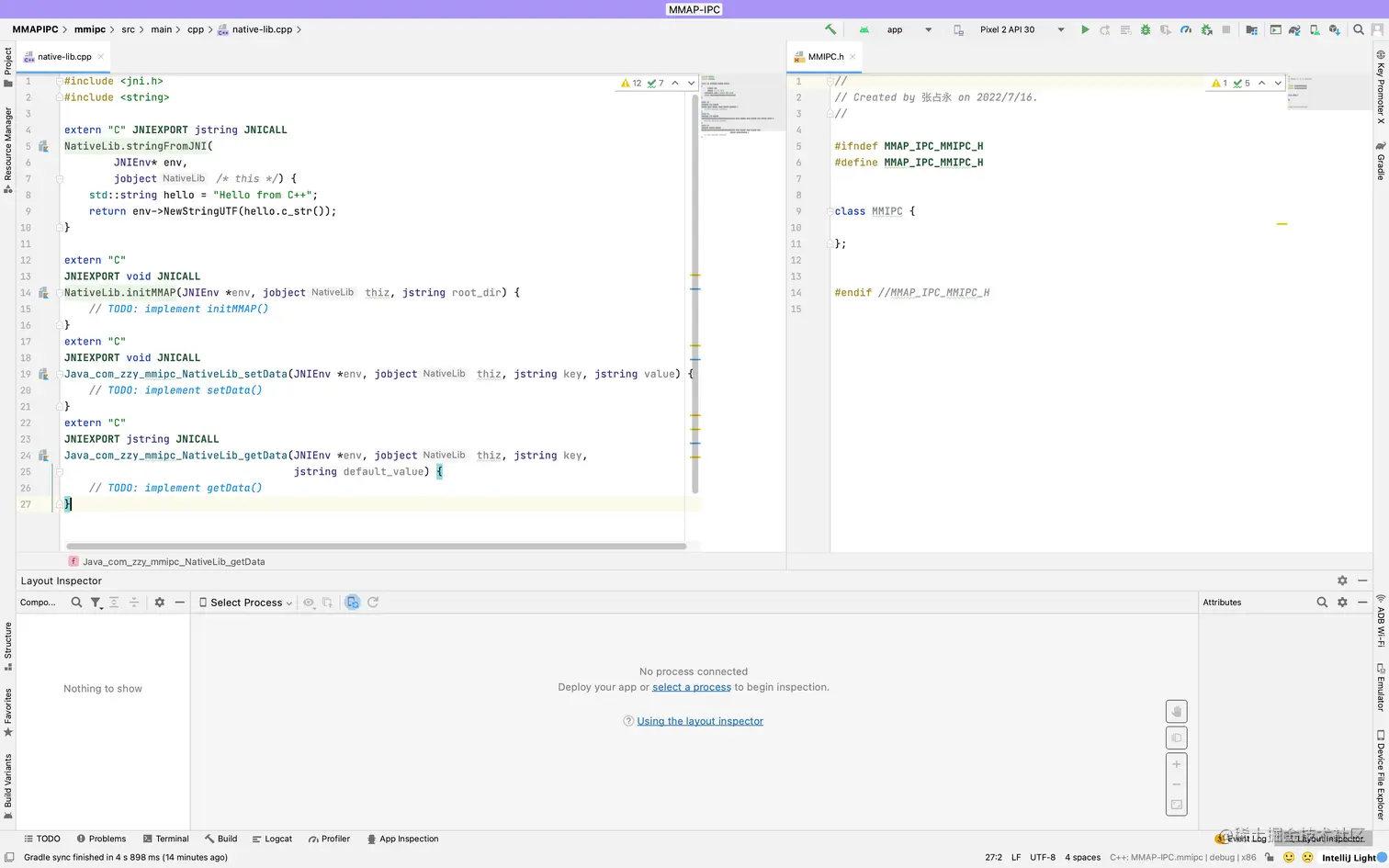

赶紧扫清障碍，把路铺好，准备打Boss了

路已打通，开始最后的挣扎吧，我一般是在见Boss前，加满血

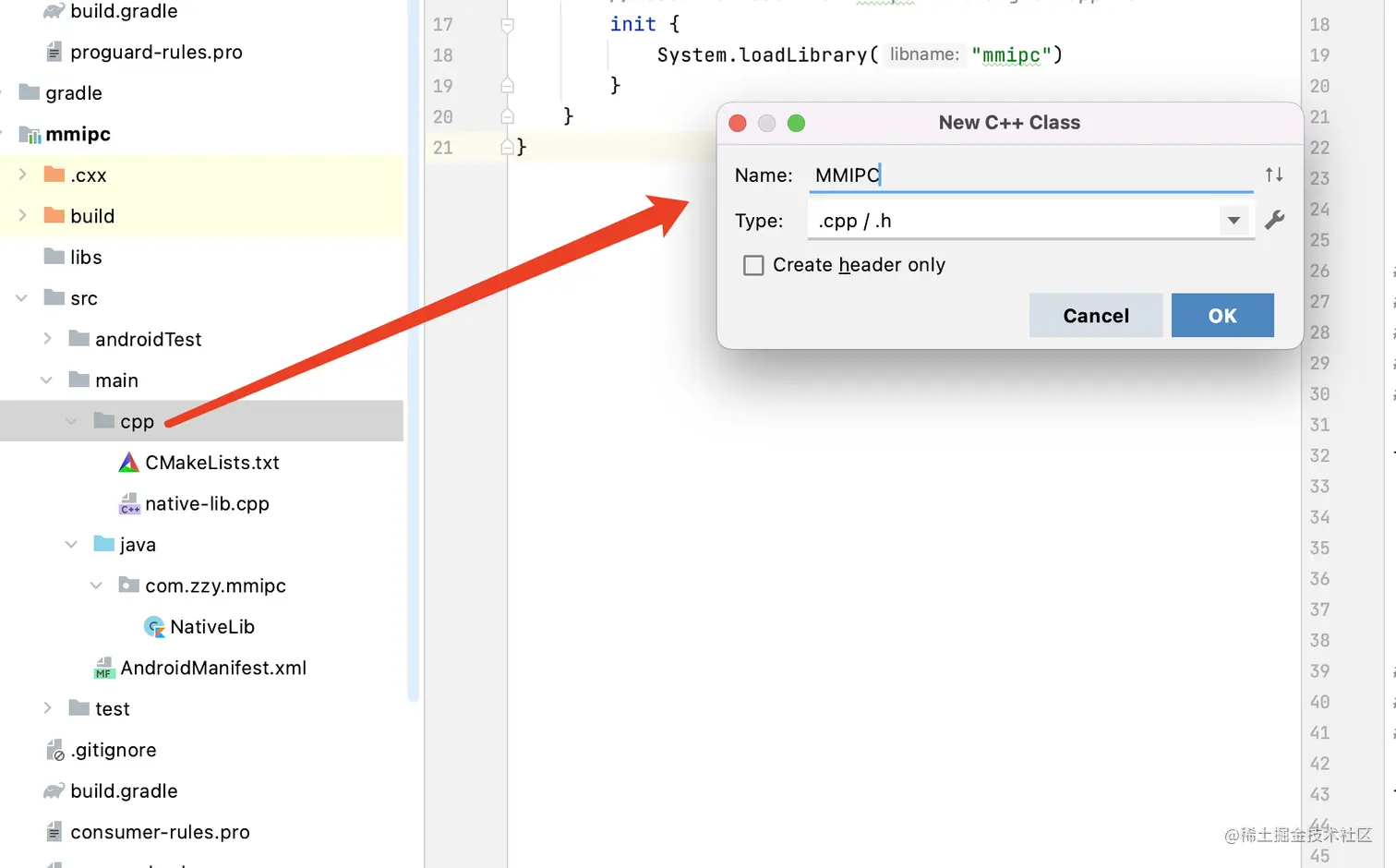

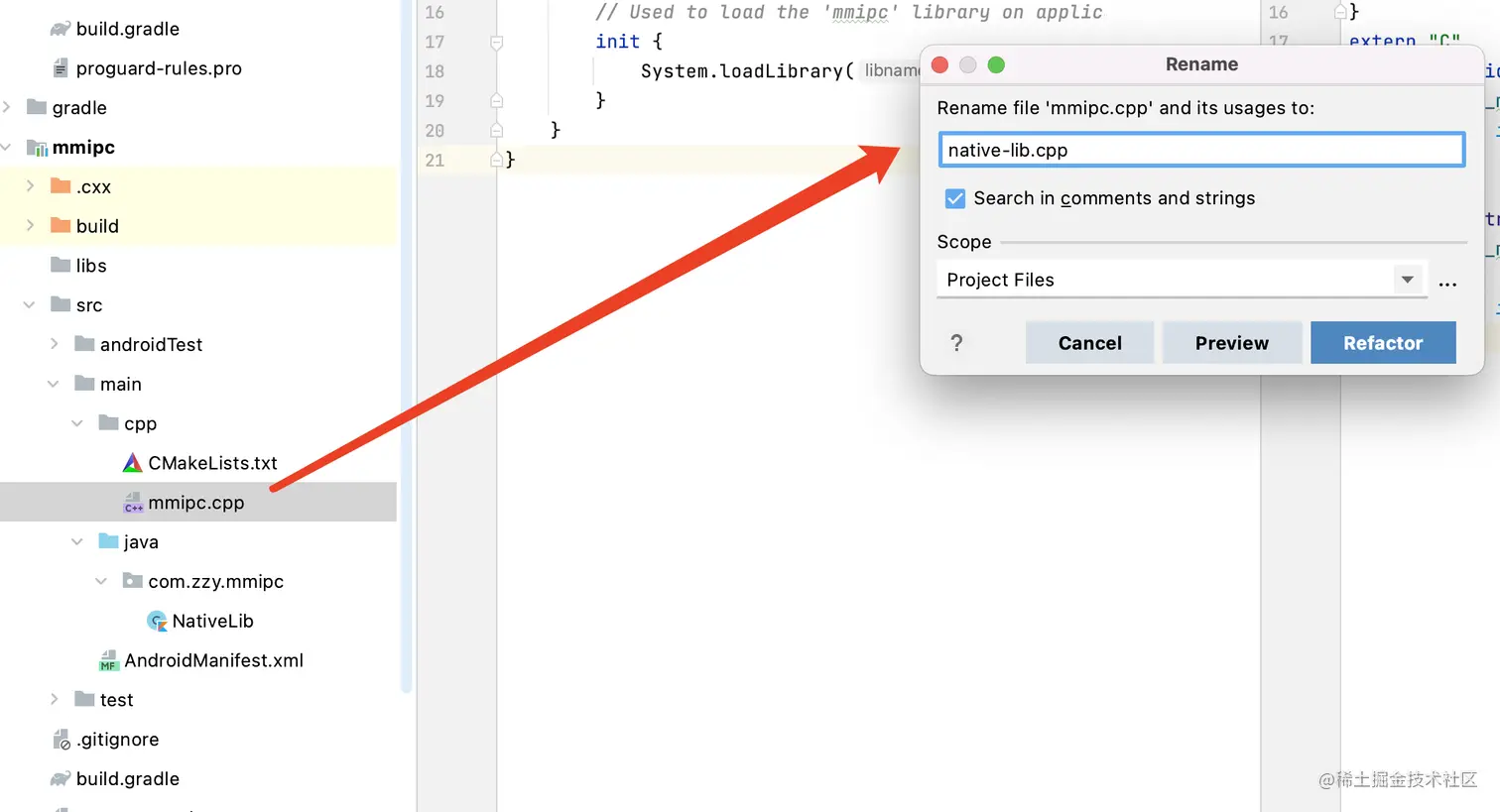

改下名字，职责单一，保持统一，然后创建我们的大Boss，MMIPC

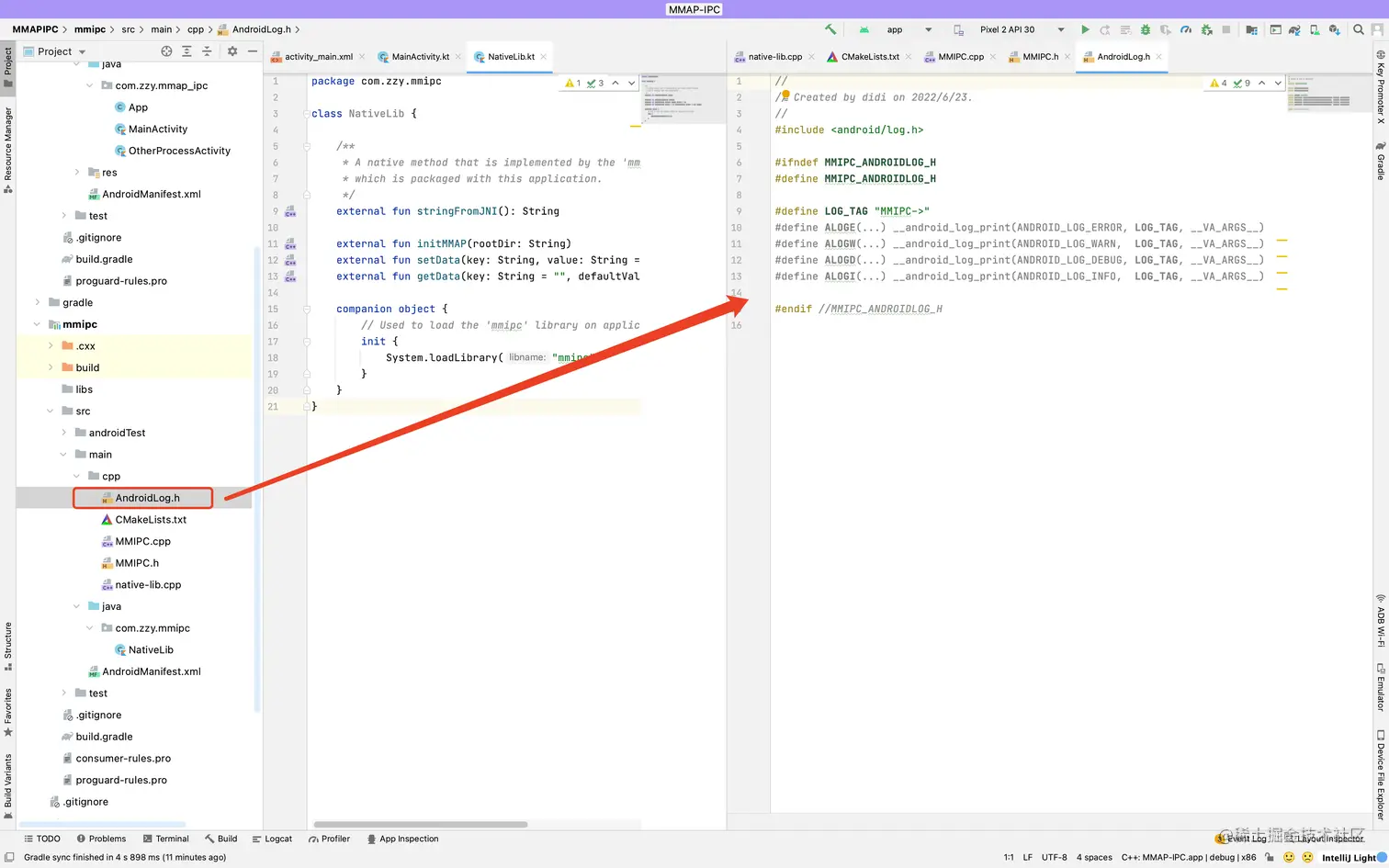

等等，作为一个资深的游戏玩家，我们需要做个日志备份，防止中途失败后，找不到原因，把日志准备好了，这下可以安心去打Boss了。

干Boss

通过前辈留下的印记，我们发现Boss主要有三个技能

• initMMAP
• setData
• getData

好，我们打Boss前主要就是，见招拆招，只要能躲过这三个技能，我们就可以无伤通关，下面开始拆招

拆招

同样我们通过前辈的了解，发现boss mmap有六个参数

void* mmap(void* addr, size_t length, int prot, int flags, int fd, off_t offset);

• addr 代表映射的虚拟内存起始地址；
• length 代表该映射长度；
• prot 描述了这块新的内存区域的访问权限；
• flags 描述了该映射的类型；
• fd 代表文件描述符；
• offset 代表文件内的偏移值；

关键在于对length、prot、flags、 fd四个参数的调整，来让boss变化形态。boss的核心设计如下

m_ptr = (char *) ::mmap(m_ptr, m_size, PROT_READ | PROT_WRITE, MAP_SHARED, m_fd, 0);

• m_ptr 将boss指针交给它，后面通过它来打boss
• m_size 设计boss怒气值，怒气值满了就死掉，不是血条哈，因为这个boss免疫任何伤害，但就怕被人给它东西，一给东西就涨怒气值，自己气自己，你说气人不
• PROT_READ | PROT_WRITE，设计可读可写
• MAP_SHARED，设计共享
• m_fd，boss真身的位置，这个boss比较狡猾，喜欢保护自己，如果突然断电了，这boss能跑掉，你只能下次宰它了

这样一来，我们的boss对象就有着落了，为了打他方便，我们把所有变量都存起来，然后设计一些工具方法来揍他

class MMIPC {
    int m_fd = -1;  //文件句柄，boss的真身
    string m_path;  //文件的路径，用于初始化文件句柄，boss真身的位置
    char *m_ptr;    //mmap内存的指针，boss的替身，对它的伤害最终会作用到真身上
    size_t m_size;  //mmap内存映射大小，boss的怒气值，越打越大，满了会自杀，估计是被气死了
    size_t default_mmap_size; //系统规定的默认缓存页大小，怒气值的大小限制就靠它了
    size_t m_position = 0;  //当前mmap内存数据记录的位置，当前怒气值位置

public:
    ~MMIPC() { doCleanMemoryCache(true); } //对象销毁时自动调用

    void doCleanMemoryCache(bool forceClean); //boss死的时候要清理战场

    bool open();//链接Boss真身

    void close();//关闭真身的链接，可以打扫战场了

    bool truncate(size_t size);//刷新怒气值

    bool mmap();//构建怒气值槽

    void reloadMmap(const string &path);//多个人来打boss时，重新链接boss

    void setData(const string &key, const string &value);//打他

    string getData(const string &key, const string &value);//同步怒气值给别的人

    bool isFileValid() { return m_fd >= 0; }//检查这个boss能不能被打
};

通过如上，我们是不是终于摸透了Boss，那就打吧开始，还墨迹啥。

开始

由于initMMAP无法限制游戏角色调几次，所以需要设计一个多次调用的兼容逻辑，防止重新加载出现异常，于是在initMMAP中，调用如下函数

void MMIPC::reloadMmap(const string &path) {
    m_path = path;
    // 重复加载时，文件句柄已经有效，所以先清理下缓存
    if (isFileValid()) {
        doCleanMemoryCache(false);
    }
    // 获取系统默认缓存页大小，也就是boss的怒气槽大小
    default_mmap_size = getPageSize();
    // 如果打开文件失败就直接打印错误日志
    if (!open()) {
        ALOGD("fail to open [%s], %d(%s)", m_path.c_str(), errno, strerror(errno));
    } else {
        // 如果打开成功，这里通过m_fd获取实际文件大小，重新给m_size赋值
        getFileSize(m_fd, m_size);
        // 如果文件大小小于一个缓存页大小，且不等0
        if (m_size < default_mmap_size || (m_size % default_mmap_size != 0)) {
            // 获取比m_size 小 m_size*default_mmap_size分之一的值，这个大小说明：在怒气槽即将满时，给boss留点空间，好逃跑不是
            size_t roundSize = (m_size / default_mmap_size + 1) * default_mmap_size;
            // 看下方函数解释
            truncate(roundSize);
        } else {
            // 如果 m_size 大于一个缓存页大小，重新创建一个boss文件真身，继续干他
            auto ret = mmap();
            if (!ret) {
                // 如果创建替身失败了，boss就怂了
                doCleanMemoryCache(true);
            }
        }
    }
}

// 此函数的目的是为了改变文件大小，也就是boss怒气槽的大小
bool MMIPC::truncate(size_t size) {
    // 文件句柄无效，还打个p，直接收拾装备回家吧，boss跑了
    if (!isFileValid()) {
        return false;
    }
    // 如果怒气槽大小和当前大小一样，直接返回，不需要更新
    if (size == m_size) {
        return true;
    }
    // 如果传进来的大小和旧的不一样，记录下当前怒气槽大小
    auto oldSize = m_size;
    // 直接改变当前怒气槽大小
    m_size = size;
    // 按照m_size开始改变文件m_fd怒气槽的大小
    if (::ftruncate(m_fd, static_cast<off_t>(m_size)) != 0) {
        ALOGE("truncate failed [%s] to size %zu, %s", m_path.c_str(), m_size, strerror(errno));
        m_size = oldSize;
        return false;
    }
    // 改变成功后，判断下旧的是否比现在的大
    if (oldSize > m_size) {
        // 如果比现在的大，改变文件的读写位置，并在合适的位置进行填充0
        if (!zeroFillFile(m_fd, oldSize, m_size - oldSize)) {
            ALOGE("zeroFile fail [%s] to size %zu, %s", m_path.c_str(), m_size,
                  strerror(errno));
            m_size = oldSize;
            return false;
        }
    }
    // 如果发现boss有替身，解除替身的引用，把替身受到的伤害，写入文件里
    if (m_ptr) {
        if (munmap(m_ptr, oldSize) != 0) {
            ALOGE("munmap fail [%s], %s", m_path.c_str(), strerror(errno));
        }
    }
    // 继续创建新的替身，又可以愉快的揍他了
    auto ret = mmap();
    if (!ret) {
        // 如果创建失败，则释放掉
        doCleanMemoryCache(true);
    }
    return ret;
}

boss替身在这里

bool MMIPC::mmap() {
    m_ptr = (char *) ::mmap(m_ptr, m_size, PROT_READ | PROT_WRITE, MAP_SHARED, m_fd, 0);
    if (m_ptr == MAP_FAILED) {
        ALOGD("mmap failed");
        m_ptr = nullptr;
        return false;
    }
    ALOGD("mmap success");
    return true;
}

boss真身在这里

bool MMIPC::open() {
    //判断文件是否已经打开过
    if (isFileValid()) {
        return true;
    }
    //O_RDWR 可读可写，O_CREAT 如果没有则创建
    m_fd = ::open(m_path.c_str(), O_RDWR | O_CREAT, S_IRWXU);
    if (!isFileValid()) {
        //fail to open
        return false;
    }
    //输出文件句柄的值，可以判断m_fd的值是否==-1，来判断是否获取失败
    ALOGD("open m_fd[%d], %s", m_fd, m_path.c_str());
    return true;
}

void MMIPC::close() {
    if (isFileValid()) {
        // 关闭
        if (::close(m_fd) == 0) {
            m_fd = -1;
        } else {
            //fail to close
        }
    }
}

• open 通过游戏角色给的路径m_path，我们定位到boss的真身位置，并获取boss文件句柄
• close 关闭boss文件句柄

真实伤害

void MMIPC::setData(const string &key, const string &value) {
    // 组合伤害，憋大招
    string content = key + ":" + value;
    if (m_position != 0) {
        content = "," + content;
    }
    ALOGD("setData content=%s", content.c_str());
    size_t numberOfBytes = content.length();
    // 如果伤害溢出，则抛异常给上面
    if (m_position + numberOfBytes > m_size) {
        auto msg = "m_position: " + to_string(m_position) + ", numberOfBytes: " +
                   to_string(numberOfBytes) +
                   ", m_size: " + to_string(m_size);
        throw out_of_range(msg);
    }
    // 对替身施加伤害，每次都在上次的m_position之后，累加伤害值
    memcpy(m_ptr + m_position, (void *) content.c_str(), numberOfBytes);
    // 刷新上次的m_position
    m_position += numberOfBytes;
    ALOGD("setData success m_ptr=%s", m_ptr);
}
// 其他跨进程的角色也可以同步到伤害的值
string MMIPC::getData(const string &key, const string &value) {
    return m_ptr;
}

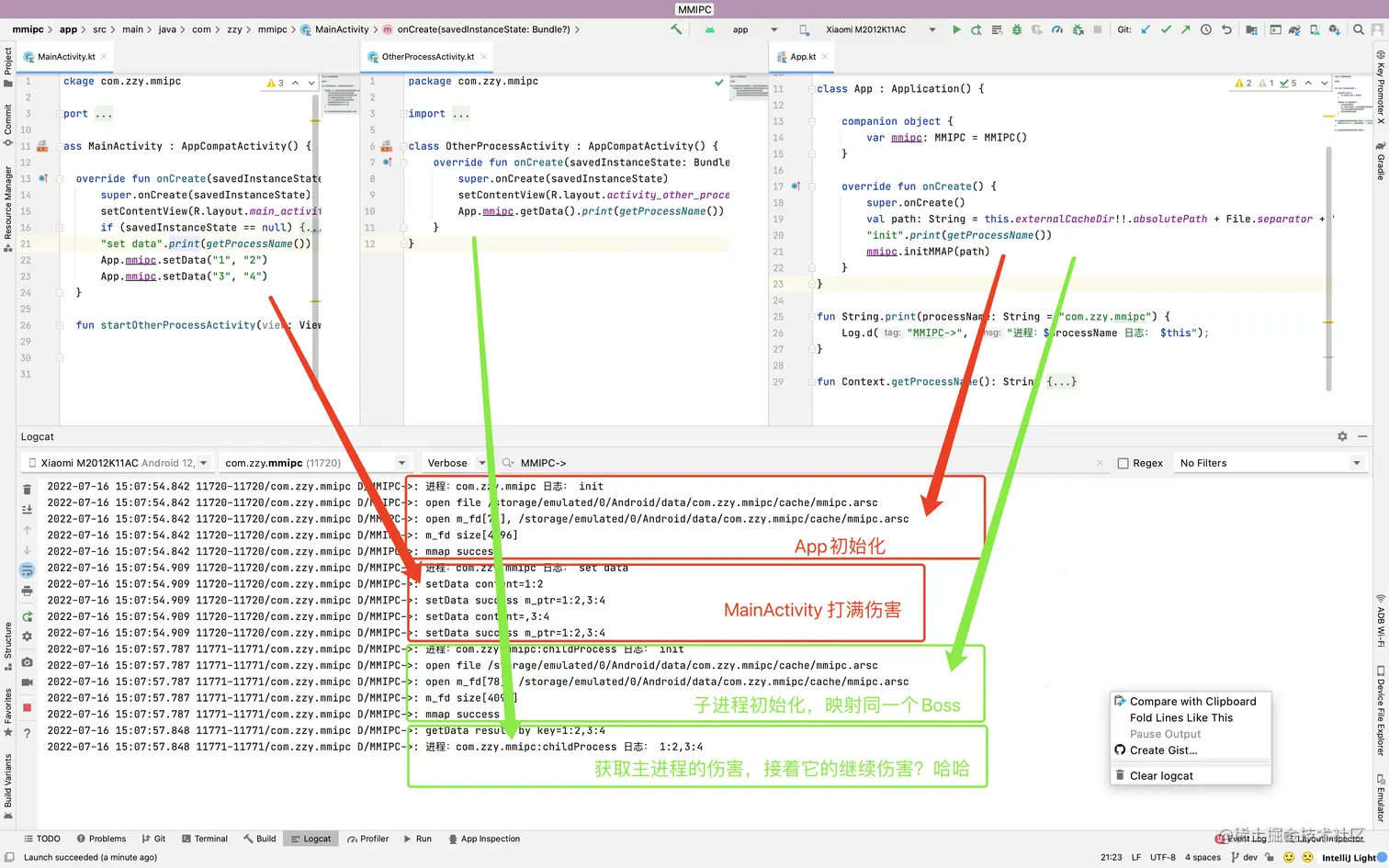

验证

• App被初始化两次，多进程初始化后都能见到Boss
• MainActivty，揍了两下
• OtherProcessActivity，获取MainActivty在主进程中打的伤害，完美跨进程通信

这里面看到两个有价值的信息

• m_fd = 78 两个进程是同样的虚拟地址，有个疑问，它们是一个虚拟地址么？（答案：不是的，有问题需要自己去探索，去搜吧）
• 缓存页的大小都是 4096，也就是4kb

复盘

打完boss我们做个小复盘，以便后面打的更快更爽。

做的好的

• 首先值得肯定是完成了，很多时候完成是第一步，设计过渡应避免
• 层级划分清晰，各个模块职责分明，功能实现干净利索不拖泥大水

做的不好的

• Boss真身在Sdcard，被别人上大号，连接上后，一刀抢走怎么办
• 伤害值，传输过程被别人拦截怎么办，本来你砍了1万点伤害，被别人改成1点
• 如果跨线程、跨进程都来了伤害，你怎么保证这些伤害都能正常到Boss身上

如何改进

• 有个办法就是将 真身放到data/data/包名目录下，有人说你为啥不用 mmap参数中 MAP_ANONYMOUS 属性，因为它只能父子进程通信，应用的子进程其实是zygote 的子进程，非你的，我把你当兄弟，你把我当儿子，但data/data下也有风险，如果root手机，你的通信数据就有可能被人篡改
• 如何防止被篡改呢？建议pb+加密，pb保证传输快，效率高，加密保证不被篡改
• 如果跨线程可以通过线程锁来实现，如果跨进程怎么办，我看binder实现中用到了MAP_PRIVATE，这个参数有个好处就是，当你往映射内存里写的时候，内核会先copy一份出来再写，这边避免其他进程读的时候不能读，这样一来是不是就好了呢，当然需要验证的（已验证，MAP_PRIVATE方式，拷贝再写入的值，并不会被刷的文件中，也就无法实现共享），多进程的写入，需要写测试用例验证。

以上改进，Doing .......

游戏副本在哪？

说了这么多，游戏副本在哪？欢迎跟我一起来打Boss

github.com/ibaozi-cn/m…
